Una puerta de enlace RoIP, también conocida como puerta de enlace de radio sobre IP, puerta de enlace de radio, puerta de enlace de radio bidireccional o puerta de enlace de pulsar para hablar, se utiliza para conectar sistemas de radiocomunicación tradicionales con plataformas de voz basadas en IP. En muchos proyectos, convierte el audio de radio y las señales de control en comunicación SIP o IP, lo que permite que las radios bidireccionales, los sistemas de despacho, las plataformas de conmutación suave, los teléfonos SIP, las plataformas PTT de red pública y los centros de mando se comuniquen dentro de un solo sistema.

Al seleccionar una puerta de enlace RoIP, muchos usuarios se centran en la compatibilidad con protocolos, la conexión de red, el códec de audio o la compatibilidad con la plataforma de despacho. Sin embargo, la interfaz física en el lado de la radio es igualmente importante. La interfaz determina si la puerta de enlace puede conectarse correctamente a radios portátiles, radios móviles, estaciones base, repetidores analógicos, sistemas de radio digitales y entornos de radio mixtos. Un diseño de interfaz adecuado puede mejorar la calidad del audio, reducir el retardo, mejorar el blindaje electromagnético y simplificar la integración en campo.

La selección de la interfaz comienza con el entorno de radio

Una puerta de enlace RoIP no funciona sola. Por lo general, se conecta a diferentes tipos de equipos de radio mediante un cable dedicado. El dispositivo conectado puede ser una radio portátil, una radio montada en vehículo, una estación base, un repetidor o un terminal de radio móvil profesional. Diferentes marcas de radio y diferentes sistemas de comunicación suelen tener diferentes niveles de audio, definiciones de pines de control, métodos de conexión a tierra y lógica de activación.

Esta es la razón por la que el diseño de la interfaz y el cable tienen un gran impacto en el rendimiento real de una puerta de enlace RoIP. Una puerta de enlace puede parecer simple desde el exterior, pero una integración de radio estable requiere una coincidencia de señales correcta, protección electromagnética, adaptación de la lógica de control y ajuste del nivel de audio. Si el cable y la interfaz no son adecuados, el sistema puede presentar bajo volumen, ruido, transmisión retardada, fallo de control PTT, activación inestable o mala compatibilidad con ciertas radios.

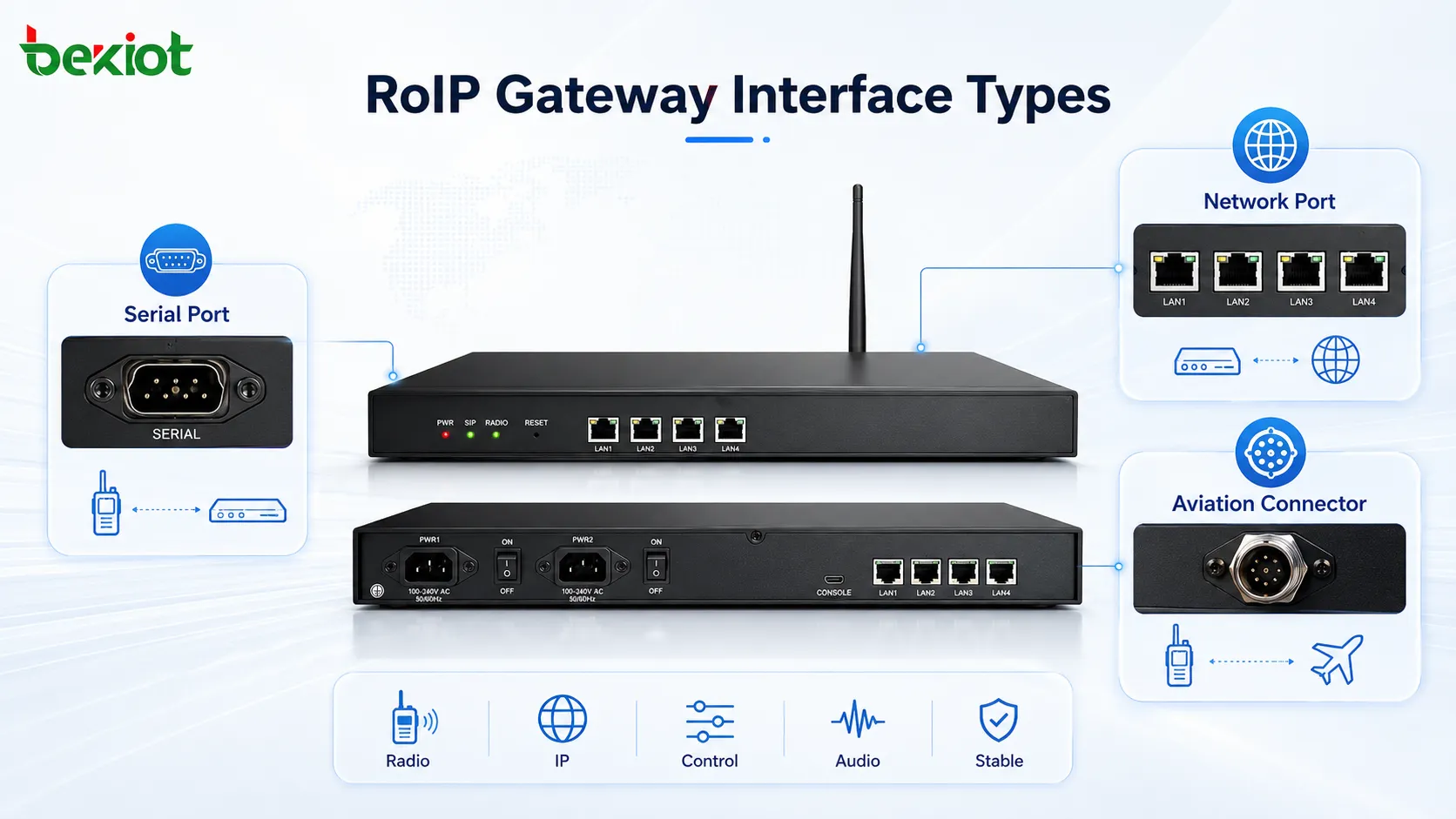

En las implementaciones reales, las interfaces de las puertas de enlace RoIP se dividen comúnmente en varios tipos: conexión de interfaz serie, conexión de interfaz de red y conexión de conector aeronáutico. Los conectores aeronáuticos también pueden utilizar diferentes estructuras de pines, como diseños de 5 pines, 6 pines o 9 pines. Cada tipo de interfaz tiene su propio caso de uso, y la mejor elección depende del dispositivo de radio, el entorno de campo, las funciones requeridas y la profundidad de integración.

Puertos serie para control y adaptación de dispositivos

Los puertos serie se utilizan a menudo para la interacción de señales de control, configuración o comunicación a nivel de dispositivo. En algunas aplicaciones de puerta de enlace de radio, una interfaz serie puede ayudar a la puerta de enlace a intercambiar información de estado con dispositivos externos o proporcionar una ruta de control para la operación de la radio. También puede utilizarse en sistemas donde el equipo de radio expone ciertas funciones a través de la comunicación serie.

La ventaja de las interfaces serie es que son relativamente comunes en equipos industriales y de comunicaciones. Pueden admitir lógica de control simple, comandos de dispositivo o retroalimentación de estado en ciertos proyectos de integración. Para los ingenieros familiarizados con los sistemas de control de radio, la comunicación serie puede ser útil cuando el proyecto requiere un control estructurado en lugar de solo transmisión de audio.

Sin embargo, los puertos serie no suelen ser suficientes por sí solos para completar toda la función de la puerta de enlace de radio. Una puerta de enlace RoIP todavía necesita entrada de audio, salida de audio, control PTT, conexión a tierra y, a veces, COR u otras señales de detección. En entornos de radio de alta potencia, también se deben considerar el blindaje del cable y la fiabilidad del conector. Por lo tanto, los puertos serie son más adecuados como interfaces auxiliares o interfaces de control que como el único método de conexión del lado de la radio.

Puertos Ethernet para redes IP y acceso a plataformas

El puerto de red es la interfaz central en el lado IP de una puerta de enlace RoIP. A través de Ethernet, la puerta de enlace puede conectarse a una LAN, WAN, red privada, VPN, plataforma de despacho, servidor SIP, IPPBX, sistema de conmutación suave, plataforma de grabación o sistema PTT de red pública. Esta es la interfaz que permite que la comunicación por radio tradicional entre en el entorno de comunicación IP.

En las implementaciones basadas en SIP, el puerto de red permite que el canal de radio se registre o se conecte como un recurso de comunicación IP. Un centro de mando puede utilizar entonces software de despacho, teléfonos SIP, softphones o sistemas de comunicación unificada para comunicarse con los usuarios de radio. Esto hace que el canal de radio sea más fácil de gestionar, grabar, enrutar, monitorear e integrar con otros sistemas.

La interfaz de red también es importante para la comunicación entre sitios. Un canal de radio en un sitio puede conectarse a una puerta de enlace, transmitirse a través de IP y luego vincularse con otro canal de radio, plataforma de despacho o centro de comunicaciones en otra ubicación. Esta es una de las razones más comunes para usar RoIP en parques industriales, minas, redes de transporte, instalaciones energéticas, campus, puertos, sistemas de mando de emergencia y proyectos de seguridad pública.

Conectores aeronáuticos para un cableado de campo estable

Los conectores aeronáuticos se utilizan ampliamente en el lado de la radio de las puertas de enlace RoIP porque proporcionan una conexión física más fuerte y estable. En comparación con las interfaces de cable suelto comunes, los conectores aeronáuticos suelen ofrecer un mejor bloqueo mecánico, un contacto más fiable y un mejor soporte para cables blindados. Esto es especialmente útil en entornos industriales, vehículos de mando móviles, salas de control, gabinetes de equipos e instalaciones de radio con altas interferencias.

Los equipos de radio pueden generar fuertes interferencias electromagnéticas durante la transmisión. Las radios portátiles comunes pueden transmitir a 2 W o 5 W, mientras que las radios móviles y las estaciones base pueden transmitir a 10 W o más. Algunos sistemas de radio pueden incluso alcanzar decenas de vatios de potencia de transmisión. Si el cable de la puerta de enlace no está adecuadamente blindado, la energía de RF transmitida puede interferir con la propia puerta de enlace, causando ruido, activación inestable, mala calidad de audio o fallo de comunicación.

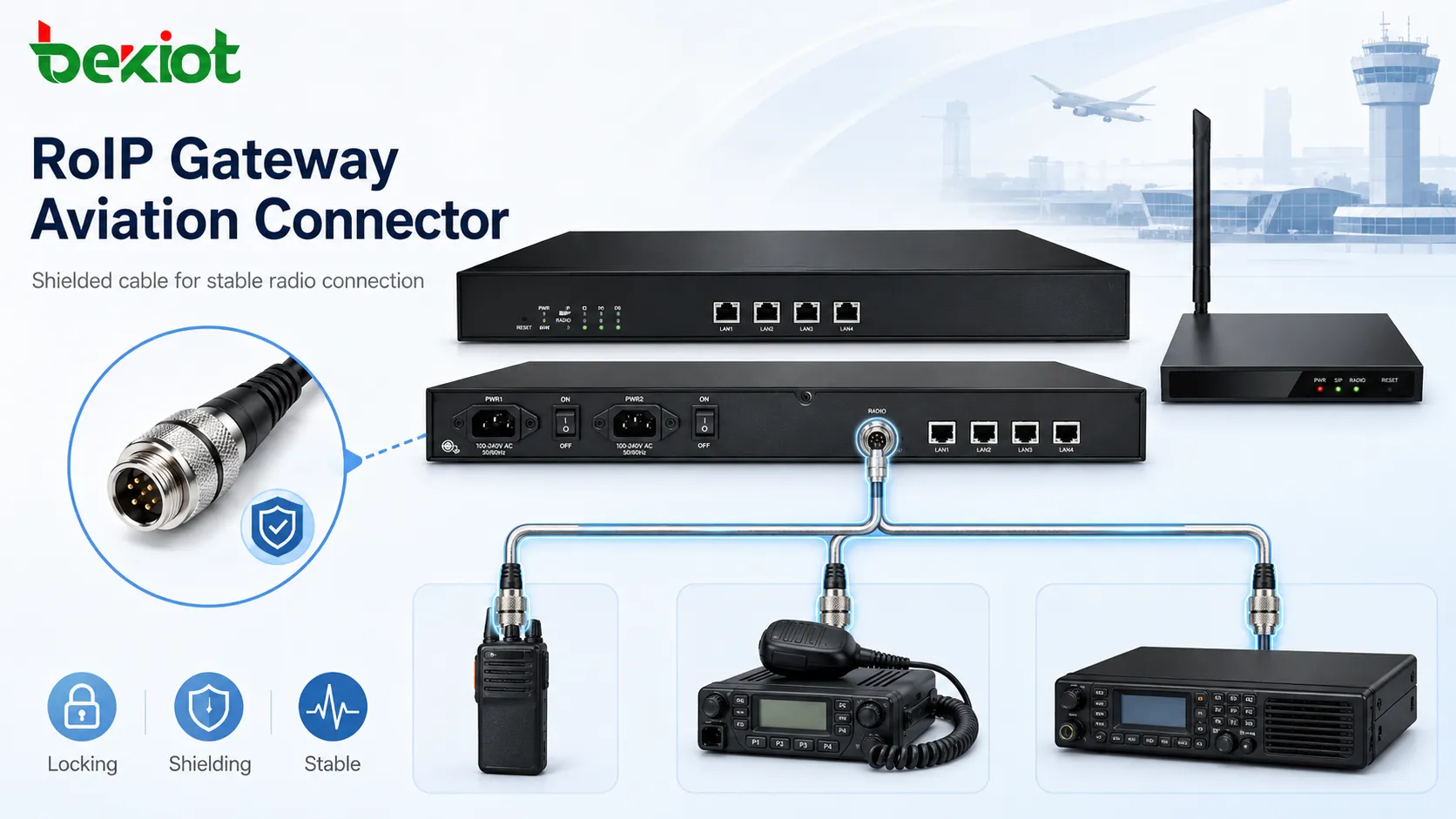

Un conector aeronáutico blindado, combinado con un cable blindado adecuado, puede reducir las interferencias en el segmento de cable y mejorar la fiabilidad de la conexión. Esta es una razón por la que los conectores aeronáuticos suelen ser preferidos en implementaciones profesionales de puertas de enlace RoIP donde la puerta de enlace debe conectarse a radios móviles de alta potencia, sistemas de radio VHF/UHF o entornos de comunicación complejos.

Por qué el número de pines cambia las funciones disponibles

Los conectores aeronáuticos no son todos iguales. Un conector puede usar 5 pines, 6 pines, 9 pines u otras estructuras según el diseño de la puerta de enlace y las definiciones de señal requeridas. El número de pines afecta directamente a cuántas señales de audio, control y detección pueden ser soportadas.

Para la conexión de radio básica, normalmente se requieren cuatro definiciones de señal: entrada de audio, salida de audio, tierra y control PTT. Con estas cuatro líneas, la puerta de enlace puede enviar audio a la radio, recibir audio de la radio, proporcionar una referencia de tierra común y activar la transmisión de pulsar para hablar.

Sin embargo, un diseño básico de cuatro señales puede no ofrecer el mejor resultado en todos los proyectos. Algunas radios, especialmente las radios móviles o los terminales de radio de gama alta, pueden proporcionar definiciones de señal más completas. Si la interfaz de la puerta de enlace no expone estas señales, el sistema puede perder funciones útiles como una detección de recepción más rápida, un control de activación más preciso, un mejor balance de audio o un rendimiento de ruido mejorado.

Control PTT y la necesidad de una activación precisa

PTT, o pulsar para hablar, es una de las señales de control más importantes en una puerta de enlace RoIP. Cuando el lado IP necesita transmitir voz al lado de la radio, la puerta de enlace debe activar la radio en modo de transmisión. Si el tiempo de PTT no se maneja correctamente, la primera parte del discurso puede ser recortada, retrasada o perdida.

Esta es la razón por la que muchos sistemas de puerta de enlace RoIP necesitan un almacenamiento en búfer PTT adecuado y un control de activación. La voz puede necesitar ser almacenada en búfer durante un breve periodo antes de que comience la transmisión, para que la radio tenga tiempo suficiente para entrar en estado de transmisión. Sin este diseño, los usuarios pueden escuchar un discurso incompleto, especialmente cuando los operadores de despacho hablan inmediatamente después de presionar un botón de hablar.

El cableado PTT debe coincidir con los requisitos eléctricos de la radio. Diferentes radios pueden usar diferente lógica de activación, métodos de conexión a tierra y definiciones de interfaz. Una interfaz de puerta de enlace flexible y un cable bien diseñado pueden facilitar la adaptación y reducir el tiempo de depuración del proyecto.

Las señales COR mejoran la respuesta y la detección

COR, a menudo entendida como relé operado por portadora o señal de detección de portadora, es útil cuando se conectan puertas de enlace RoIP a radios móviles, estaciones base o sistemas de radio que proporcionan salida de estado de recepción. COR permite que la puerta de enlace sepa con mayor precisión cuándo la radio está recibiendo una señal válida.

En comparación con confiar solo en la activación de voz VOX, la activación COR puede reducir el retardo y mejorar la precisión del control. VOX depende de la detección de energía de audio, por lo que puede verse afectado por el ruido, la voz débil, el sonido de fondo o la configuración de sensibilidad. COR proporciona una señal de estado eléctrico más clara desde la radio, haciendo que la respuesta de la puerta de enlace sea más predecible.

En aplicaciones como el despacho de mando, la comunicación de emergencia, la coordinación industrial y la interconexión PTT de red pública, la reducción del retardo y la detección precisa del canal son importantes. Esta es la razón por la que un conector con suficientes pines para soportar señales COR puede ser más adecuado para la integración RoIP profesional.

Las líneas de audio balanceadas ayudan a mejorar la calidad del sonido

En conexiones de radio simples, la entrada y salida de audio pueden usar solo definiciones de señal asimétricas. Esto puede funcionar para algunos dispositivos, pero puede no ser ideal para radios de gama alta o entornos con fuertes interferencias. Algunas radios profesionales proporcionan líneas de señal de audio positivas y negativas para la entrada de micrófono y la salida de altavoz.

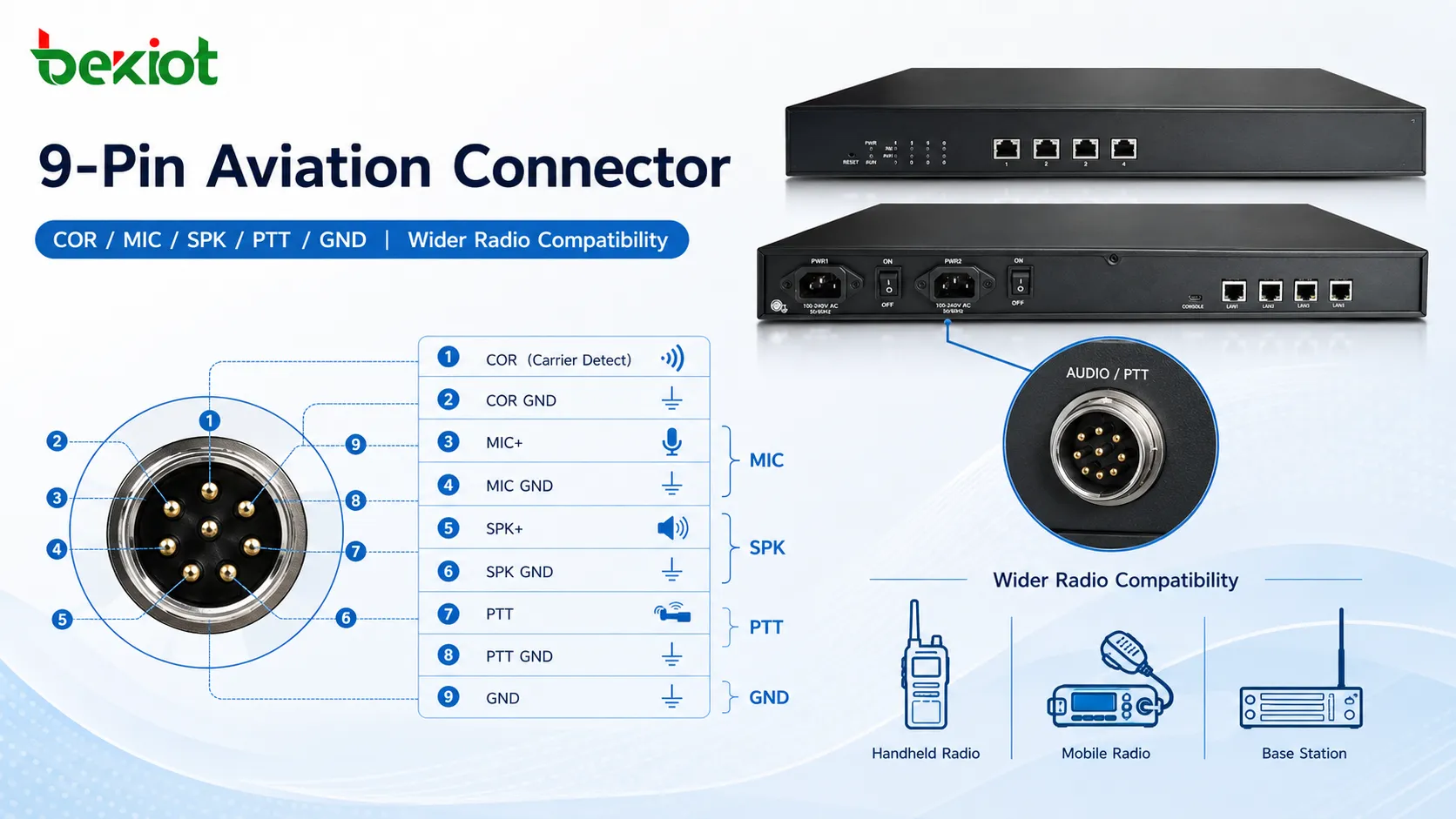

Un diseño de conector aeronáutico de 9 pines puede proporcionar definiciones de señal más completas, como COR+, COR-, MIC+, MIC-, SPK+, SPK-, PTT y tierra. Estas definiciones permiten que la puerta de enlace se adapte a más tipos de radio y admita un mejor cableado de audio. También ayudan a reducir el riesgo de bajo volumen, mala calidad de sonido, nivel de audio inestable o fallo de conexión con ciertas radios profesionales.

Si una puerta de enlace solo proporciona un conector más simple de 5 o 6 pines sin definiciones de señal de audio negativas, algunas radios pueden seguir funcionando, pero el resultado puede no ser ideal. En algunos casos, la radio puede tener un volumen de salida bajo, audio distorsionado, alto ruido o compatibilidad incompleta. Para proyectos que involucran múltiples marcas de radio o terminales de gama alta, una definición de pines más rica puede hacer que la integración sea más fiable.

Comparación de opciones de interfaz comunes

Coincidencia de interfaces con escenarios de proyecto

El mejor tipo de interfaz depende del escenario de implementación real. Si el proyecto solo necesita una conexión simple a una radio portátil básica, un conector más simple puede ser suficiente. Si el proyecto necesita conectar radios móviles, estaciones de radio de alta potencia o múltiples modelos de radio, una interfaz de conector aeronáutico más completa suele ser más práctica.

Si el objetivo es conectar usuarios de radio con teléfonos SIP, consolas de despacho, terminales de interfonía IP o plataformas PTT de red pública, el lado Ethernet y SIP también debe planificarse cuidadosamente. La puerta de enlace debe soportar comunicación IP estable, procesamiento de audio claro, conversión de señalización adecuada y gestión de canales fiable.

Si el sistema necesita soportar múltiples puertos de radio, interconexión entre puertos, grupos de conversación, despacho remoto, acceso a plataforma de monitoreo o comunicación multicast, la selección de la interfaz debe considerarse junto con la plataforma de software. Una buena solución RoIP no se trata solo de un conector; se trata de hacer coincidir el cableado de radio, la transmisión de red, la lógica de despacho y el flujo de trabajo operativo.

El ajuste de audio y la depuración en campo son importantes

Diferentes radios suelen tener diferentes niveles de entrada de micrófono, niveles de salida de altavoz, características de impedancia y métodos de conexión a tierra. Incluso cuando la definición de los pines del conector es correcta, es posible que el audio aún necesite ajuste. La ganancia de entrada, la ganancia de salida, la sensibilidad VOX, el umbral de activación y el tiempo de búfer PTT pueden afectar la calidad final de la comunicación.

En la implementación profesional de RoIP, la puerta de enlace debe soportar un ajuste de audio flexible. La ganancia ajustable ayuda a resolver problemas como voz baja, volumen excesivo, distorsión o ruido de fondo. El ajuste de sensibilidad VOX puede ayudar al sistema a identificar el habla con mayor precisión cuando COR no está disponible. El almacenamiento en búfer de voz PTT puede reducir el recorte del habla al comienzo de la transmisión.

Las pruebas de campo son necesarias antes de la entrega final. Los ingenieros deben probar la recepción de audio, la transmisión de audio, el tiempo PTT, la detección COR, el retardo, el nivel de ruido, el blindaje del cable y la estabilidad a largo plazo. Para proyectos que involucran despacho de emergencia o comunicación de seguridad industrial, este proceso de prueba es especialmente importante.

Integración con SIP y sistemas de comunicación más amplios

En el lado de la plataforma, muchas puertas de enlace RoIP utilizan SIP para conectar canales de radio con sistemas de comunicación IP. El soporte SIP permite que los usuarios de radio se comuniquen con teléfonos SIP, consolas de despacho IP, sistemas IPPBX, plataformas de conmutación suave y servidores de grabación. También hace que el canal de radio sea más fácil de incluir en una arquitectura de comunicaciones unificada.

En algunos proyectos, las puertas de enlace RoIP también necesitan soportar señalización DTMF, multicast, integración con plataformas de monitoreo, gestión web, visualización de estado y herramientas de prueba de audio. Estas funciones ayudan a que la puerta de enlace sea más que un simple convertidor de audio. Puede convertirse en un nodo de comunicación controlado dentro de un sistema de despacho o mando más grande.

Esto es útil cuando la comunicación por radio debe estar conectada con videovigilancia, sistemas de alarma, salas de control industrial, plataformas de interfonía de red pública o centros de mando de emergencia. La interfaz de la puerta de enlace determina si la radio puede conectarse físicamente, mientras que las funciones de protocolo y software determinan si el sistema puede gestionarse de manera eficiente.

Principios prácticos de selección

Al elegir una interfaz de puerta de enlace RoIP, el primer paso es confirmar el tipo de radio. Las radios portátiles, las radios móviles, las estaciones base, los repetidores analógicos y los sistemas de radio digitales pueden requerir diferentes cables y definiciones de señal. El segundo paso es verificar si el proyecto necesita solo audio básico y PTT, o si también necesita COR, líneas de audio balanceadas, detección de inserción o control de activación avanzado.

El tercer paso es evaluar el entorno electromagnético. Si la radio utiliza una potencia de transmisión más alta, como 10 W o más, o si el equipo está instalado cerca de dispositivos de RF, sistemas de alimentación industrial o tendidos de cable largos, los conectores aeronáuticos blindados suelen ser más seguros que el cableado suelto o mal blindado.

El paso final es considerar la expansión futura. Un proyecto puede comenzar con un canal de radio, pero luego requerir más puertos de radio, integración SIP, acceso PTT de red pública, grabación, monitoreo o despacho de mando. Elegir un diseño de interfaz con soporte de señales más rico puede reducir el costo de reemplazo y reingeniería posterior.

Conclusión

Los tipos de interfaz de puerta de enlace RoIP incluyen puertos serie, puertos Ethernet e interfaces de conector aeronáutico. Los puertos serie se utilizan principalmente para control o comunicación auxiliar. Los puertos Ethernet conectan la puerta de enlace a redes IP, sistemas SIP, plataformas de despacho y servicios PTT de red pública. Los conectores aeronáuticos se utilizan comúnmente para el cableado del lado de la radio porque proporcionan una conexión física más fuerte, mejor blindaje y definiciones de señal más completas.

Para la conexión de radio básica, la entrada de audio, la salida de audio, la tierra y PTT pueden ser suficientes. Para la integración de radio profesional, especialmente con radios móviles, estaciones base, radios de alta potencia o múltiples marcas de radio, las señales COR y las definiciones de audio balanceadas pueden mejorar enormemente la compatibilidad, la velocidad de respuesta y la calidad del audio.

En proyectos prácticos, la interfaz no debe seleccionarse solo por su apariencia o número de pines. La elección correcta depende del tipo de radio, la potencia de transmisión, el entorno electromagnético, las señales de control requeridas, la integración SIP, el flujo de trabajo de despacho y las necesidades de expansión futura. Una interfaz de puerta de enlace RoIP bien diseñada ayuda a que los sistemas de radio tradicionales sean estables, manejables y estén listos para la comunicación basada en IP.
