La comunicación por línea eléctrica, abreviada habitualmente como PLC, es una tecnología que transmite datos a través de líneas de alimentación eléctrica. En lugar de instalar un cable de comunicación separado para cada dispositivo, permite que señales seleccionadas viajen por el cableado que ya transporta energía. Por eso resulta útil en viviendas, edificios, fábricas, redes de servicios públicos, contadores inteligentes, alumbrado público, sistemas de gestión energética y redes de automatización.

La idea básica es sencilla: la energía y los datos pueden compartir el mismo conductor cuando ocupan rangos de frecuencia diferentes y se separan mediante acoplamiento, filtrado, modulación y procesamiento de señal adecuados. En la práctica, la fiabilidad de PLC depende mucho del entorno eléctrico, la calidad del cableado, el nivel de ruido, la distancia, el método de acoplamiento, la banda de frecuencia, los límites regulatorios y el tipo de equipos conectados a la red de potencia.

Uso del cableado eléctrico como ruta de datos

El cableado eléctrico fue diseñado originalmente para distribuir energía, no datos. Esto hace que PLC sea distinto de Ethernet, fibra, cable coaxial o cableado de control dedicado. El entorno de la línea eléctrica puede ser ruidoso, irregular, ramificado y sensible a las cargas conectadas; un refrigerador, un variador de motor, un cargador, un regulador de luz, un inversor o una fuente conmutada pueden cambiar la condición de la señal en la misma red.

Para hacer posible la comunicación, los sistemas PLC inyectan una portadora controlada en la línea eléctrica. El receptor escucha esa señal, la separa de la forma de onda de potencia, demodula los datos y corrige errores cuando es posible. Según el diseño, la velocidad puede ser baja y robusta para señales de control, o más alta para redes de banda ancha dentro de un edificio.

Por eso PLC suele dividirse en categorías de banda estrecha y banda ancha. Los sistemas de banda estrecha se centran en largo alcance, baja tasa de datos y alta tolerancia en entornos de servicios públicos o industriales. Los de banda ancha buscan mayor velocidad en distancias más cortas, por ejemplo para redes domésticas o conectividad interna de edificios.

Flujo básico de la señal

Acoplamiento a la línea eléctrica

El primer paso consiste en acoplar la señal de comunicación al conductor eléctrico. El circuito de acoplamiento inyecta datos mientras protege la electrónica de comunicación frente a tensiones peligrosas de red. Puede incluir capacitores, transformadores, filtros, elementos de aislamiento, protección contra sobretensiones y componentes de adaptación de impedancia.

Un buen acoplamiento es esencial porque el equipo debe transmitir y recibir sin comprometer la seguridad eléctrica. En sistemas de servicios públicos o industriales, el diseño también puede necesitar soportar sobretensiones, conmutación de cargas, diferencias de puesta a tierra y condiciones ambientales severas.

Modulación y codificación

Los módems PLC usan modulación para codificar información digital sobre una señal portadora. Según la banda de frecuencia y la aplicación, pueden emplear OFDM, espectro ensanchado, FSK, PSK u otros esquemas de modulación.

Como las líneas eléctricas pueden contener ruido fuerte e impedancia variable, muchos sistemas incorporan corrección de errores, entrelazado, modulación adaptativa y mecanismos de repetición automática. Estas técnicas ayudan a mejorar la fiabilidad cuando el canal se vuelve inestable.

Transmisión a través de la red de cableado

Tras la modulación, la señal viaja por la línea eléctrica. El trayecto puede pasar por circuitos derivados, paneles de distribución, transformadores, conectores, interruptores automáticos, contadores o unidades de acoplamiento. Cada elemento puede atenuar, reflejar, distorsionar o bloquear parte de la señal.

En una red doméstica sencilla, el trayecto suele ser corto y relativamente fácil de manejar. En una red de distribución de una compañía eléctrica, puede ser largo y estar afectado por transformadores, cambios de carga y condiciones de líneas exteriores.

Recepción y manejo de errores

El receptor extrae la señal de comunicación del cableado eléctrico y la convierte de nuevo en datos digitales. Debe separar los datos útiles de la frecuencia de red, los armónicos, el ruido transitorio y la interferencia generada por otros equipos.

Si se producen errores, el sistema puede usar retransmisión, corrección directa de errores, estimación de canal o control adaptativo de velocidad. El objetivo no siempre es la máxima velocidad. En muchas aplicaciones de red inteligente y control, la entrega estable es más importante que el alto rendimiento.

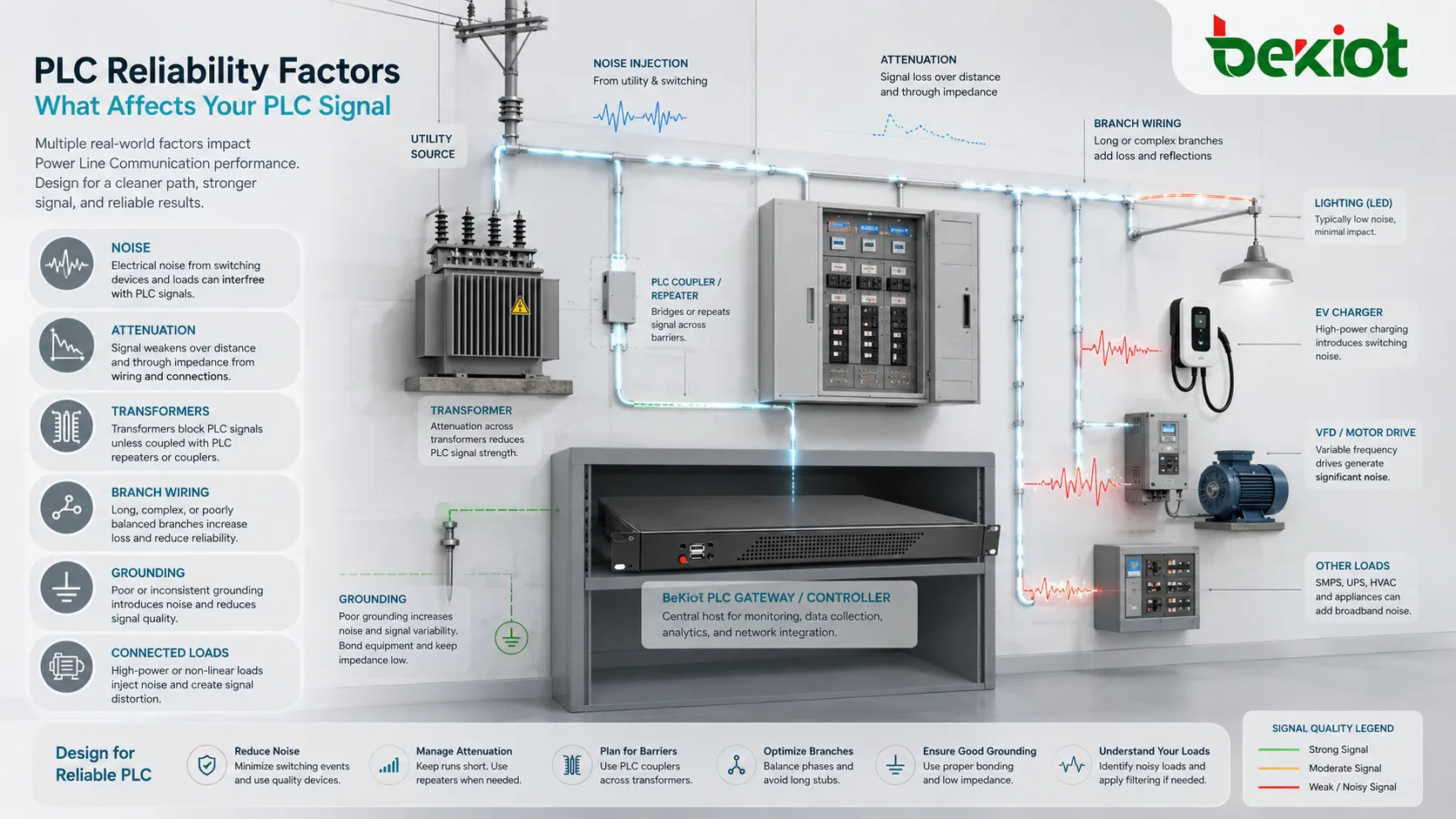

La fiabilidad depende del entorno eléctrico

La fiabilidad de PLC está muy influida por la propia red eléctrica. A diferencia de un cable de comunicación dedicado, una línea de potencia cambia durante el día cuando las cargas se encienden y apagan. El canal puede estar limpio una hora y ruidoso la siguiente. Por eso la planificación y las pruebas son importantes antes de confiar en PLC para comunicación crítica.

Los retos habituales incluyen ruido impulsivo, ruido conducido continuo, alta atenuación, separación de fases, bloqueo por transformadores, mala puesta a tierra, ramales largos, cableado antiguo, terminales flojos e interferencias de electrónica de potencia. Estos problemas no siempre detienen la comunicación, pero pueden reducir la velocidad, aumentar la latencia o causar fallos intermitentes.

Los despliegues fiables combinan modulación robusta, acoplamiento adecuado, selección correcta de frecuencia, repetidores o comportamiento mallado, filtrado sólido, protección contra sobretensiones y pruebas en sitio. Para sistemas de misión crítica, PLC también debe compararse con alternativas como fibra, Ethernet, malla inalámbrica, celular o cable de control dedicado.

Enfoques de banda estrecha y banda ancha

Sistemas de banda estrecha

El PLC de banda estrecha trabaja a frecuencias más bajas y se usa con frecuencia en servicios públicos, medición, alumbrado público, control de edificios y monitoreo industrial. Normalmente ofrece menores tasas de datos, pero puede cubrir distancias mayores y atravesar redes eléctricas difíciles.

Esto lo hace adecuado para aplicaciones que intercambian pequeños paquetes, estados, lecturas de medidores, comandos de control, mensajes de falla y datos periódicos de monitoreo. La prioridad suele ser la cobertura y la estabilidad, no la transferencia de alta velocidad.

Sistemas de banda ancha

El PLC de banda ancha usa frecuencias más altas y canales más amplios para obtener mayores velocidades. Se utiliza en redes domésticas, distribución multimedia, conceptos de banda ancha por línea eléctrica y conectividad interna cuando instalar cable de red nuevo es difícil.

Puede ser conveniente, pero el rendimiento depende de la calidad del cableado, la distancia del circuito, las fuentes de ruido, el acoplamiento entre fases y cuántos equipos comparten la misma red de potencia. El caudal real puede ser mucho menor que el máximo teórico.

Comunicación híbrida

Algunos sistemas combinan PLC con tecnologías inalámbricas, Ethernet, celular, malla RF o fibra. Un enfoque híbrido mejora la cobertura y la resiliencia. Si las condiciones de la línea son malas en una zona, otra ruta puede transportar los datos.

Este enfoque es útil en redes inteligentes, campus, plantas industriales y automatización de edificios, donde un único medio de comunicación no se comporta igual en todos los lugares.

Normas comunes y familias tecnológicas

Beneficios para el despliegue

Menos cableado nuevo

El beneficio práctico más fuerte es usar el cableado eléctrico existente. En edificios antiguos, redes subterráneas, alumbrado público y espacios interiores terminados, tender cable de comunicación nuevo puede ser costoso, disruptivo o impracticable.

PLC puede reducir el trabajo de instalación cuando la ruta eléctrica existente es adecuada. Es especialmente útil cuando los dispositivos conectados ya necesitan alimentación y están situados a lo largo de la misma infraestructura eléctrica.

Amplia cobertura física

El cableado de potencia llega a muchos puntos donde no existe cableado de comunicación. Medidores, luminarias, gabinetes eléctricos, estaciones de bombeo, salas técnicas y tomas domésticas ya están conectados a redes eléctricas.

Esto permite que PLC atienda dispositivos distribuidos sin requerir una bajada de comunicación separada en cada punto.

Útil para control de bajo volumen de datos

Muchas tareas de automatización no necesitan gran ancho de banda. Una lectura de medidor, un comando de relé, el estado de iluminación, un valor de energía, una entrada de alarma o un reporte de salud de equipo pueden requerir solo paquetes pequeños.

Para estos casos, un enlace PLC robusto de baja velocidad puede ser más práctico que un sistema de alta velocidad difícil de estabilizar en líneas largas o ruidosas.

Adecuado para redes eléctricas y medición

Las empresas eléctricas ya operan la red de potencia. PLC permite que la comunicación de datos siga parte de esa infraestructura, lo cual resulta conveniente para medición, monitoreo de distribución, control de carga y automatización de red.

Aun así, las utilities necesitan planificación cuidadosa porque transformadores, alimentadores largos, cambios de impedancia y fuentes de ruido pueden afectar la cobertura.

Conectividad práctica para modernización

PLC puede ser atractivo en proyectos de retrofit donde abrir paredes, excavar zanjas o añadir ductos es difícil. Puede ofrecer una opción de comunicación para edificios, campus, alumbrado público y sistemas eléctricos heredados.

El éxito del retrofit depende de las pruebas. El cableado existente puede incluir uniones antiguas, fases mezcladas, dispositivos de protección o fuentes de ruido que afecten el rendimiento.

Limitaciones que no deben ignorarse

Ruido generado por cargas eléctricas

Las líneas de potencia alimentan muchos equipos capaces de generar ruido. Fuentes conmutadas, reguladores de luz, motores, inversores, cargadores, soldadoras y variadores de frecuencia pueden perturbar las señales PLC.

Los filtros, una mejor ubicación de equipos, el aislamiento de fuentes de ruido y la modulación robusta ayudan, pero algunos entornos siguen siendo difíciles.

Rutas de cableado impredecibles

El cableado eléctrico no siempre sigue un trazado limpio punto a punto. Ramales, paneles, fases, transformadores, interruptores y circuitos compartidos pueden crear rutas de señal impredecibles.

Esto significa que dos tomas físicamente cercanas no siempre tendrán la mejor ruta de comunicación, mientras que dos dispositivos distantes pueden comunicarse bien si la ruta eléctrica es favorable.

Garantías de rendimiento limitadas

El rendimiento PLC varía según la hora, la carga, la banda de frecuencia y la calidad de instalación. Una prueba de puesta en marcha puede ser buena, pero cambios posteriores en los equipos conectados pueden reducir el rendimiento.

Para comunicación crítica, deben considerarse monitoreo y rutas de respaldo.

Restricciones regulatorias y de EMC

Las señales PLC deben coexistir con otros sistemas eléctricos y de radio. Los límites de emisión, las restricciones de banda y los requisitos de compatibilidad electromagnética afectan la potencia de transmisión, la selección de canal y la certificación del producto.

Los productos deben elegirse según el mercado de destino y las normas aplicables. Las instalaciones también deben considerar interferencias con servicios de radio o equipos sensibles.

PLC es más fiable cuando se trata como un sistema de comunicación que utiliza líneas de potencia, no como un simple atajo sin cables.

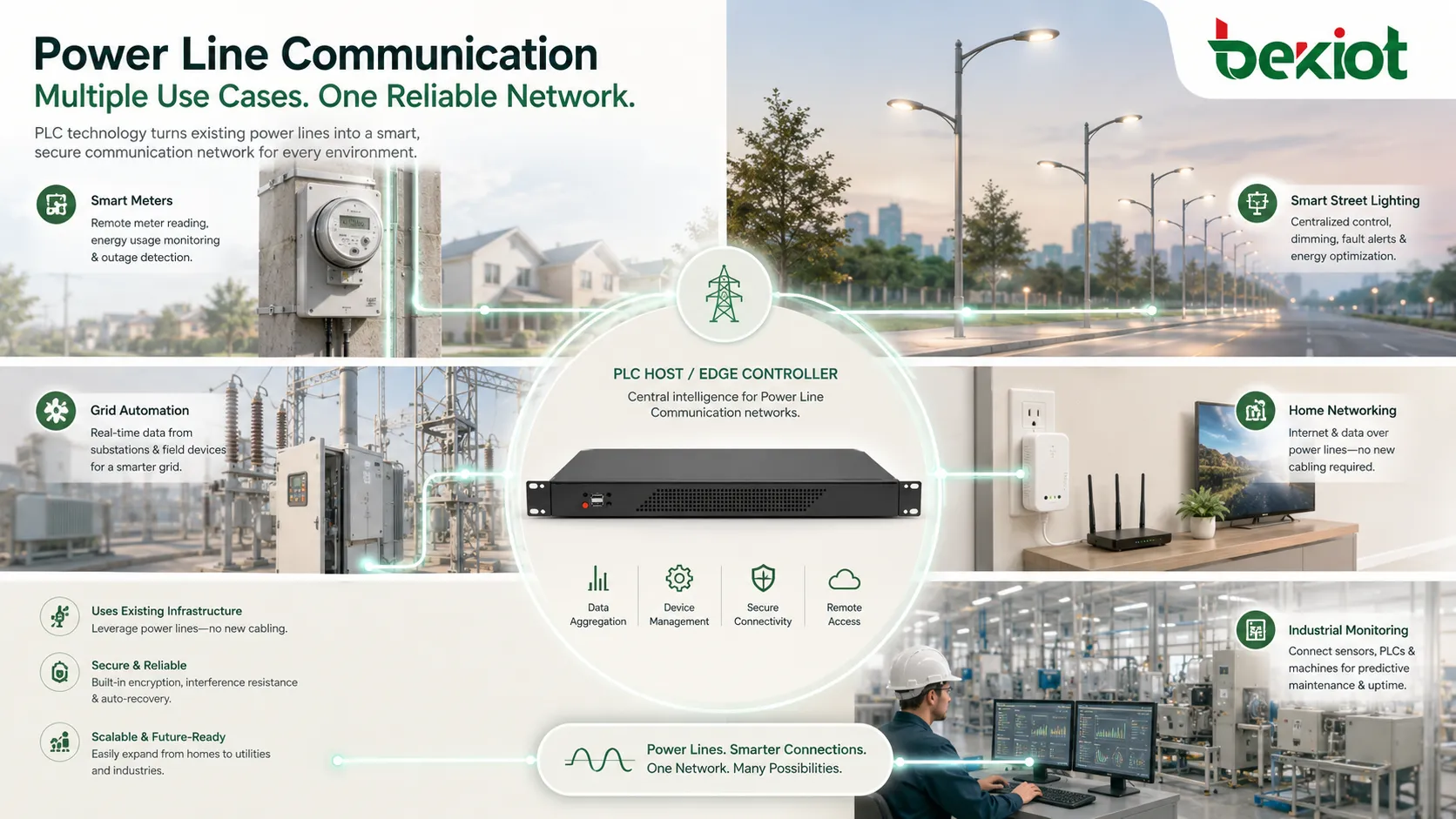

Dónde se usa habitualmente

Medición inteligente

Los contadores inteligentes usan PLC para enviar consumo eléctrico, estado, eventos de manipulación y comandos de control por la red de distribución. Esto puede reducir la necesidad de cableado de comunicación independiente en cada medidor.

Las aplicaciones de medición suelen priorizar comunicación estable de baja velocidad, cobertura y capacidad de gestión por encima del ancho de banda.

Automatización de la red eléctrica

Las utilities pueden usar PLC para monitoreo de alimentadores, indicación de fallas, control de carga, automatización de distribución y conmutación remota. La tecnología comunica dispositivos de campo con sistemas de control donde ya existe infraestructura eléctrica.

La planificación de fiabilidad es importante porque las condiciones de la red cambian con la carga, las maniobras, el clima y la topología.

Control de alumbrado público

Las redes de alumbrado público son adecuadas para PLC en ciertos despliegues porque las luminarias ya están unidas por circuitos eléctricos. PLC puede soportar regulación, reporte de estado, alertas de falla, programación y monitoreo energético.

En grandes redes exteriores, son importantes el diseño por segmentos, las pasarelas en gabinete y la protección contra sobretensiones.

Redes domésticas y de edificios

Los adaptadores de línea eléctrica extienden la conectividad de red mediante tomas eléctricas existentes. Son útiles donde la cobertura Wi-Fi es deficiente o instalar Ethernet no resulta práctico.

El rendimiento depende de la antigüedad del cableado, el esquema de circuitos, la distancia, el tipo de toma, protectores contra sobretensión, regletas y la interferencia de electrodomésticos. Las tomas directas de pared suelen funcionar mejor que regletas filtradas.

Monitoreo industrial

Algunos sistemas industriales usan PLC para monitoreo de equipos, recolección de datos energéticos, sensores remotos, control de baja velocidad o comunicación con dispositivos de campo. Puede ser útil cuando la energía llega al equipo remoto pero no hay cable de datos.

El uso industrial exige un diseño EMC cuidadoso, porque motores, variadores, relés y equipos de alta corriente pueden crear ruido conducido severo.

Automatización de edificios

Iluminación, controles HVAC, gestión energética, ocupación y paneles eléctricos pueden usar PLC cuando no existe un bus de comunicación dedicado. Puede permitir automatización de retrofit sin recableado importante.

Los sistemas de edificios deben probarse por zonas porque paneles, fases, transformadores y ruido eléctrico pueden afectar la cobertura.

Lista de diseño para mejores resultados

Comience identificando el requisito de la aplicación. Una red de medidores inteligentes, un adaptador de internet doméstico, un enlace de sensor industrial y un sistema de alumbrado tienen necesidades muy distintas de velocidad, distancia, latencia y fiabilidad.

Revise el entorno eléctrico: antigüedad del cableado, fases, ubicación de transformadores, estructura de paneles, puesta a tierra, fuentes de ruido, protección contra sobretensiones y cargas conectadas. Esto ayuda a predecir dónde la comunicación será fuerte o débil.

Seleccione la tecnología correcta. Los sistemas de banda estrecha suelen ser mejores para largo alcance y bajas tasas de datos, mientras que los de banda ancha son mejores para comunicación interna de alta velocidad. No elija solo por la velocidad máxima teórica.

Planifique pasarelas y repetidores. Las instalaciones grandes pueden requerir concentradores, repetidores, enrutamiento mallado, acopladores de fase o pasarelas por segmento para mejorar la cobertura.

Pruebe en condiciones reales. La comunicación debe verificarse cuando funcionan motores, se encienden luces, operan cargadores, trabajan inversores y cambian las cargas del edificio. Una prueba silenciosa puede ocultar interferencias diarias.

Seguridad y protección de datos

Como PLC usa infraestructura eléctrica compartida, la seguridad debe considerarse desde el inicio. Los dispositivos deben admitir autenticación, cifrado, control de acceso, puesta en servicio segura y protección contra altas no autorizadas cuando la aplicación lo requiera.

En sistemas de utilities y edificios, la gestión de identidad de dispositivos es importante. Un equipo malicioso o mal configurado no debe unirse a la red ni enviar comandos de control. También deben planificarse actualizaciones de firmware y gestión de claves.

En redes domésticas, los usuarios deben activar las funciones de cifrado o emparejamiento del equipo. Esto reduce el riesgo de acceso no deseado por rutas de cableado cercanas, circuitos compartidos o infraestructura eléctrica de viviendas múltiples.

Problemas comunes y solución de fallos

Baja velocidad de datos

Una baja tasa de datos puede deberse a distancia, ruido, mala calidad de toma, separación de fases, cableado viejo, protectores contra sobretensión o demasiados ramales en la ruta. Mover el equipo a otra toma o añadir un repetidor puede mejorar el rendimiento.

La conexión cae en ciertos momentos

Si la comunicación falla solo cuando ciertos equipos funcionan, la causa puede ser ruido de motores, cargadores, reguladores, soldadoras, inversores o fuentes conmutadas. Identificar el patrón horario ayuda a ubicar la fuente.

Los dispositivos no pueden emparejarse

El fallo de emparejamiento puede deberse a familias tecnológicas distintas, estándares incompatibles, cifrado no coincidente, mala ruta de señal o conexión a través de regletas filtradas.

Funciona en una habitación pero no en otra

Las dos ubicaciones pueden estar en fases distintas, separadas por un panel de distribución, afectadas por interruptores o unidas mediante una ruta de cableado larga. Puede necesitarse acoplamiento de fase o una ubicación de pasarela diferente.

Interferencia con otros equipos

En casos raros, dispositivos PLC mal instalados o no conformes pueden interferir con radio o electrónica sensible. Use equipos conformes, filtros correctos y prácticas de instalación adecuadas.

Mantenimiento y fiabilidad a largo plazo

Las redes PLC deben monitorearse con el tiempo. La calidad de comunicación puede cambiar cuando se agregan cargas, se modifican paneles, envejece el cableado, fallan protectores o equipos nuevos introducen ruido.

En sistemas de utilities e industriales, mantenimiento debe revisar indicadores de calidad de enlace, pérdida de paquetes, reintentos, eventos de dispositivos fuera de línea y registros de pasarela. Una degradación súbita puede indicar una nueva fuente de ruido o problema de cableado.

En edificios y viviendas, se debe evitar mover adaptadores a regletas filtradas, tomas sobrecargadas o circuitos inestables. Si el rendimiento cambia al añadir un electrodoméstico, cargador o dimmer, ese equipo debe considerarse en el diagnóstico.

FAQ

¿Puede PLC funcionar entre distintas fases eléctricas?

A veces sí, pero el rendimiento puede reducirse. Algunas instalaciones requieren acopladores de fase, repetidores o pasarelas para mejorar la comunicación entre fases.

¿PLC reemplaza Ethernet o fibra?

Normalmente no. Es útil cuando conviene usar el cableado eléctrico existente, pero Ethernet y fibra suelen ser más predecibles para redes de alto ancho de banda o misión crítica.

¿Los protectores contra sobretensiones afectan el rendimiento?

Sí. Algunos protectores y regletas filtradas pueden atenuar señales PLC. Las tomas directas de pared o adaptadores pasantes compatibles con PLC suelen funcionar mejor.

¿PLC es suficientemente seguro para sistemas de servicios públicos o edificios?

Puede ser seguro cuando se usan autenticación, cifrado, gestión de claves, aprovisionamiento de dispositivos y controles de acceso adecuados. La seguridad depende de la implementación y configuración, no solo del medio físico.

¿Qué debe probarse antes del despliegue?

Pruebe cobertura de señal, velocidad, pérdida de paquetes, latencia, cruce de fases, ruido durante operación normal de cargas, ubicación de pasarelas, ajustes de seguridad y comportamiento durante conmutación de energía o arranque de equipos.
