En muchos proyectos de comunicaciones unificadas, el sistema telefónico necesita conectarse con una sala de conferencias, centro de mando, salón de reuniones, sala de formación o entorno de megafonía. El objetivo no es solo hacer audible una llamada telefónica en la sala, sino también permitir que los llamantes remotos escuchen los micrófonos, debates, anuncios y otras fuentes de audio seleccionadas del lugar.

Este tipo de integración se utiliza ampliamente en conferencias telefónicas, mando de emergencias, comunicaciones de despacho, coordinación remota, salas de reuniones gubernamentales, salas de juntas empresariales, centros de control industrial e instalaciones de servicios públicos. Dado que la mayoría de las plataformas de comunicación modernas se basan en SIP y VoIP, la clave es convertir la entrada y salida de audio de la mezcladora en un punto final de voz basado en SIP.

Por qué los dos sistemas necesitan trabajar juntos

Un sistema telefónico y un sistema de sonido para sala de conferencias suelen estar diseñados para diferentes propósitos. La plataforma telefónica maneja el registro SIP, números de extensión, enrutamiento de llamadas, líneas externas, grabación, permisos y acceso remoto. La mezcladora o procesador de audio maneja micrófonos, altavoces, amplificadores, ecualización, enrutamiento, control de ganancia y refuerzo de sonido en la sala.

Si estos dos sistemas permanecen aislados, los llamantes remotos pueden escuchar solo el sonido de un altavoz pequeño o del micrófono de una computadora portátil, mientras que las personas en la sala pueden tener dificultades para escuchar claramente al llamante. En una sala grande, esto puede provocar bajo volumen, eco, mala inteligibilidad del habla y comunicación ineficiente.

Al conectar la voz telefónica a la mezcladora, la sala puede usar sus micrófonos, altavoces, amplificadores y procesador de audio existentes. Los usuarios remotos pueden unirse a la sala mediante una llamada telefónica normal, extensión SIP, consola de despacho, extensión móvil o línea externa. El sistema de audio de la sala pasa a formar parte del flujo de trabajo de comunicación en lugar de permanecer como un sistema de sonido separado.

La lógica técnica central

Toda la solución se basa en dos rutas de audio independientes. La primera ruta envía el audio seleccionado de la sala al sistema telefónico. La segunda ruta envía el audio telefónico de vuelta al sistema de sonido de la sala.

En la mayoría de los casos, la mezcladora proporciona una salida AUX, salida de grupo, salida de matriz, salida de grabación o salida de línea dedicada. Esta señal se puede enviar a una pasarela de audio SIP o a una computadora que ejecute un softphone. El audio de retorno del lado telefónico se conecta entonces a un canal de entrada de la mezcladora, donde se puede controlar como una fuente de audio normal.

Debido a que SIP es un protocolo de voz abierto y ampliamente adoptado, esta integración puede funcionar con muchas plataformas IPPBX, sistemas de comunicaciones unificadas, sistemas de despacho, servidores SIP, pasarelas VoIP y redes de voz en la nube o privadas. El cableado y la configuración exactos pueden variar, pero el principio es el mismo: el audio analógico o digital de la sala se convierte en una llamada SIP.

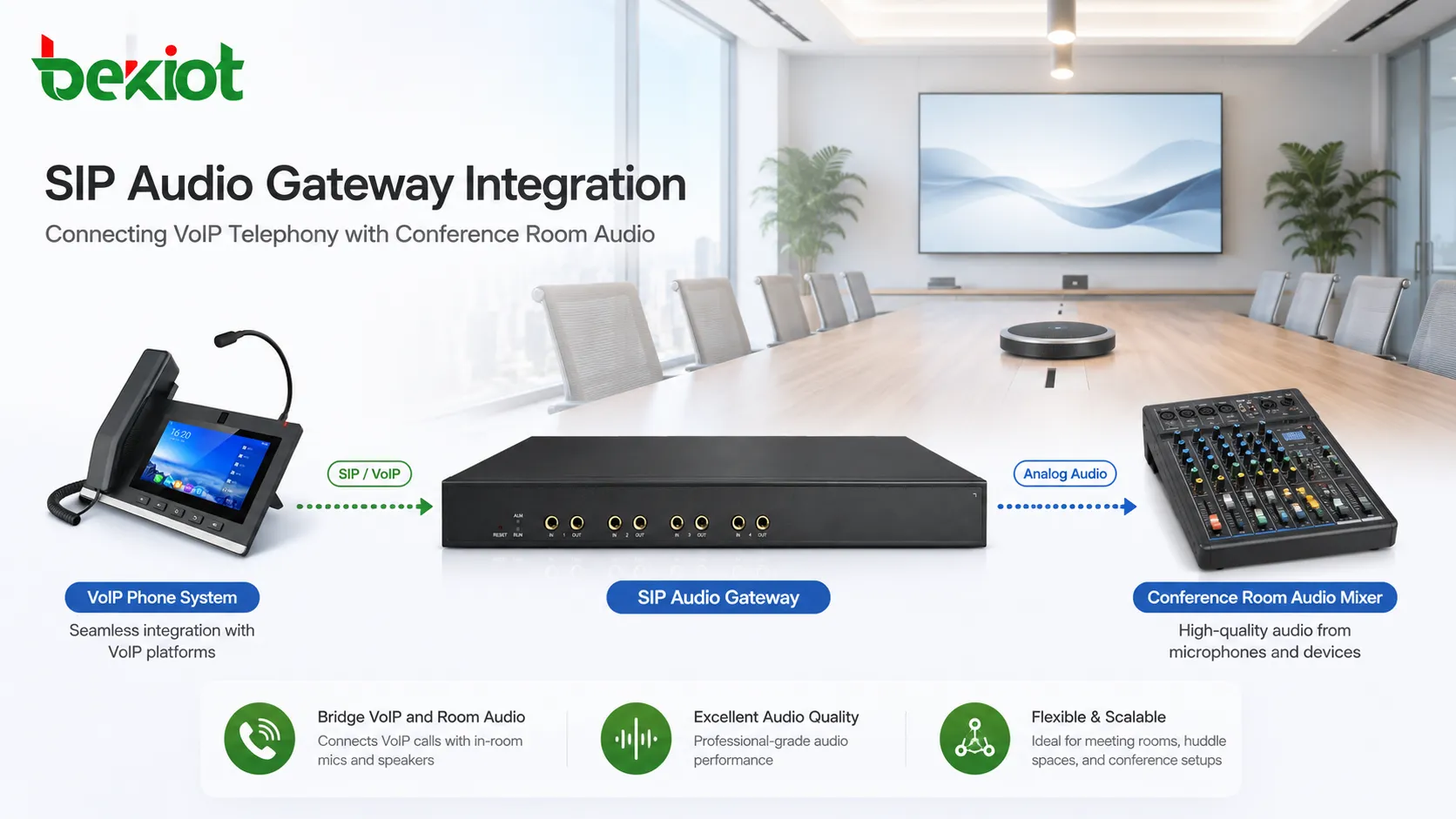

Método uno: Uso de una pasarela de audio SIP

Cómo funciona la pasarela

Una pasarela de audio SIP suele ser el método preferido para instalaciones fijas y profesionales. Proporciona interfaces de entrada y salida de audio y puede registrarse en el sistema telefónico como una extensión SIP. Una vez completado el registro, el sistema de audio de la sala de conferencias se convierte en un punto final de voz marcable.

Por ejemplo, un operador puede marcar la extensión asignada a la pasarela de audio. La pasarela puede responder la llamada automáticamente, enviar el audio seleccionado de la sala al llamante y reproducir la voz del llamante a través del sistema de sonido de la sala. Esto crea un puente de audio estable entre la red VoIP y el lugar físico.

Este enfoque es especialmente útil cuando la sala necesita ser llamada con frecuencia, cuando se requiere respuesta sin supervisión, o cuando el sistema debe ser gestionado por la plataforma de comunicaciones en lugar de por un usuario de computadora local.

Lógica de cableado típica

La salida AUX, la salida de matriz o la salida de audio seleccionada de la mezcladora se conecta a la entrada de audio de la pasarela SIP. Esto permite que los micrófonos y el audio de la sala seleccionados por la mezcladora ingresen al sistema telefónico.

La salida de audio de la pasarela SIP se conecta a un canal de entrada de la mezcladora. Esto permite que el audio telefónico sea controlado por la mezcladora como cualquier otra fuente de sonido. El operador puede ajustar el volumen, silenciar el canal, enrutarlo a los altavoces, enviarlo a grabación o incluirlo en una ruta de difusión.

En entornos profesionales, se prefiere el cableado de audio balanceado cuando esté disponible. La conexión balanceada ayuda a reducir interferencias, ruido y pérdida de señal, especialmente cuando la distancia del cable es larga o cuando la sala contiene muchos dispositivos eléctricos, cables de alimentación, amplificadores, pantallas o equipos de control.

Dónde es adecuado este método

El método de la pasarela es adecuado para centros de mando, salas de reuniones de emergencia, salas de conferencias empresariales, salones de formación, centros de despacho, salas de reuniones gubernamentales, instalaciones de conferencias hoteleras, salas de control industrial y otros lugares fijos donde el sistema necesita funcionar de manera fiable durante mucho tiempo.

También es una buena opción cuando el proyecto requiere una gestión clara de extensiones, respuesta automática, comportamiento de llamadas estable, mantenimiento centralizado, grabación de llamadas e integración con una IPPBX o plataforma de comunicaciones unificadas. Dado que la pasarela funciona como un punto final SIP dedicado, no depende de la computadora portátil del usuario, el estado de la aplicación, la tarjeta de sonido o la configuración de audio del sistema operativo.

Método dos: Uso de un softphone

Cómo funciona el método del softphone

Un softphone es un cliente telefónico basado en software instalado en una computadora, tableta o dispositivo móvil. Muchos sistemas IPPBX y de comunicaciones unificadas admiten el registro de softphones, lo que permite que el dispositivo funcione como una extensión SIP.

En este método, la computadora que ejecuta el softphone se convierte en el puente entre la red telefónica y el sistema de audio de la sala. La mezcladora envía el audio de la sala a la entrada de micrófono, entrada de línea, interfaz de audio USB o tarjeta de sonido externa de la computadora. La salida de audio de la computadora se conecta de nuevo a un canal de entrada de la mezcladora.

Cuando el softphone responde o inicia una llamada, el llamante remoto puede escuchar el audio enviado desde la mezcladora, mientras que la voz del llamante regresa a la mezcladora y se reproduce a través de los altavoces de la sala o las zonas de audio seleccionadas.

Puntos de conexión a considerar

La interfaz de audio de la computadora suele ser diferente de la interfaz de audio profesional de una mezcladora. Una computadora portátil puede usar un conector de audio de 3,5 mm, tarjeta de sonido USB, dispositivo de audio Bluetooth o interfaz de audio externa, mientras que una mezcladora puede usar TRS de 6,35 mm, XLR, RCA, bloque de terminales o entrada y salida de línea balanceada.

Debido a esto, el cable debe seleccionarse o fabricarse correctamente. También se debe verificar el nivel de señal. La entrada de micrófono, la entrada de línea, la salida AUX, la salida de auriculares y la salida de altavoz pueden tener diferentes niveles de señal e impedancia. Una coincidencia incorrecta puede causar bajo volumen, distorsión, eco, zumbido o ruido de fondo.

Dónde es útil este método

El método del softphone es útil para reuniones temporales, salas de conferencias pequeñas, implementación móvil, pruebas, demostraciones, formación remota y proyectos en los que no se dispone de una pasarela de audio SIP dedicada.

Sin embargo, suele ser menos adecuado para sitios no supervisados o críticos. La estabilidad depende de la computadora, el sistema operativo, el cliente softphone, la tarjeta de sonido, la conexión de red, el estado de la alimentación y la operación del usuario. Para la implementación profesional a largo plazo, una pasarela de audio SIP dedicada suele ser más fácil de gestionar.

Elección del mejor método de integración

Arquitectura de solución recomendada

Para un sistema profesional fijo, la arquitectura recomendada es utilizar una pasarela de audio SIP o una interfaz de audio compatible con SIP conectada a la mezcladora o procesador de audio. La pasarela se registra en la IPPBX, el servidor SIP, la plataforma de despacho o la plataforma de comunicaciones unificadas como una extensión normal.

Cuando un usuario remoto, operador de despacho, llamante externo o extensión móvil llama al número asignado, el sistema de audio de la sala puede unirse a la llamada. La mezcladora o procesador de audio controla el audio del lado de la sala, mientras que la plataforma de comunicaciones gestiona la marcación, el enrutamiento, los permisos, la conexión de llamadas, la grabación y la gestión de extensiones.

Para uso temporal o a pequeña escala, se puede utilizar un softphone y una interfaz de audio de computadora como solución rápida. Sin embargo, la coincidencia de cables, la configuración de la tarjeta de sonido, el control de volumen y el comportamiento del eco deben probarse cuidadosamente antes de la operación real.

Consideraciones importantes para la implementación

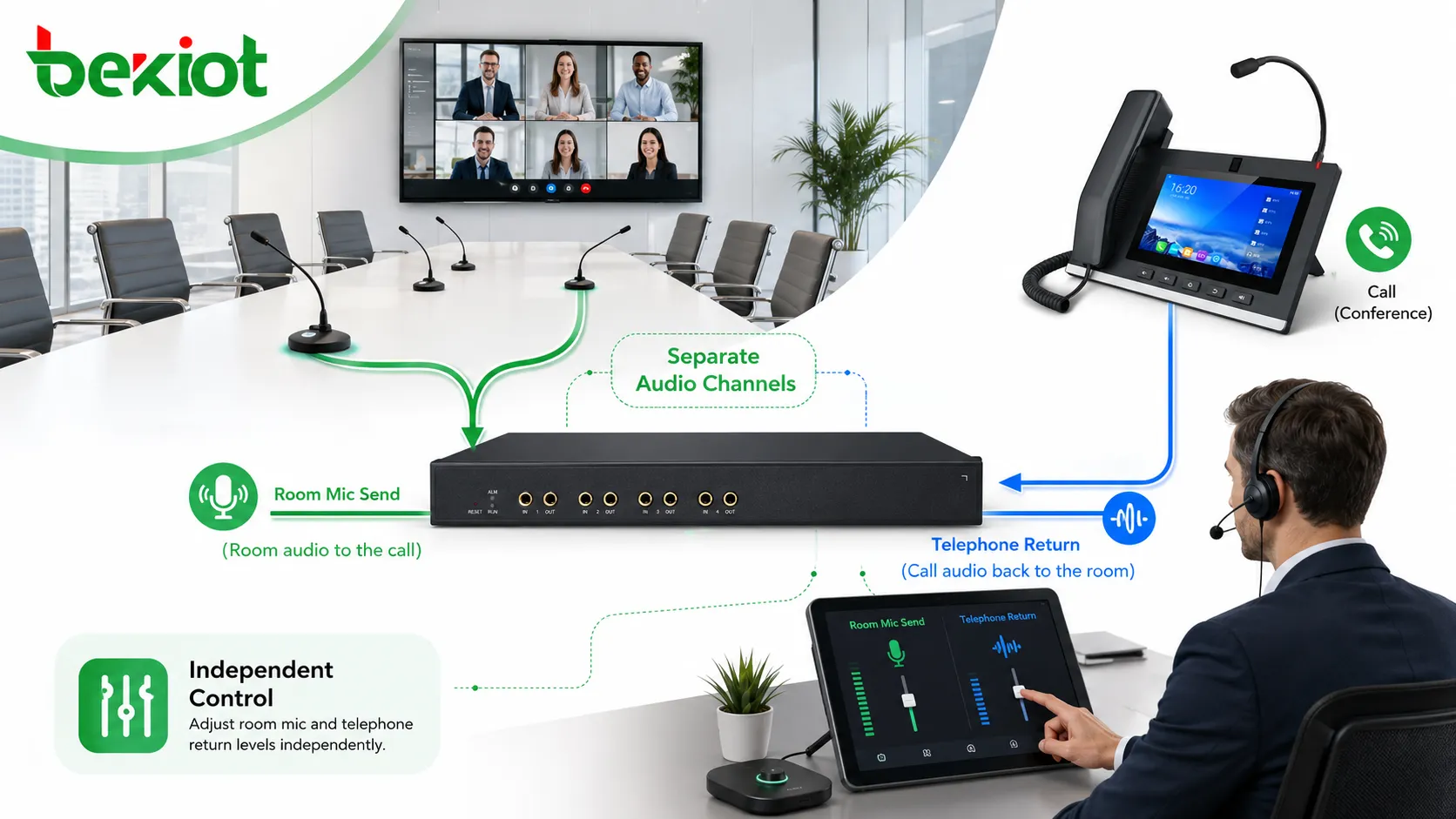

Separar las rutas de envío y retorno

El audio enviado desde la mezcladora al sistema telefónico y el audio devuelto desde el sistema telefónico a la mezcladora deben tratarse como dos rutas separadas. Esto ayuda a evitar realimentación, eco y bucles de audio no controlados.

Un plan de enrutamiento claro debe definir qué micrófonos se envían al sistema telefónico, si el audio telefónico debe regresar a los altavoces de la sala y si algún canal debe excluirse de la salida mix-minus.

Controlar el eco y la realimentación

Si los altavoces de la sala son captados nuevamente por los micrófonos y se envían de vuelta al lado telefónico, puede producirse eco. En salas grandes, el problema puede volverse más evidente debido a la distancia de los altavoces, la reflexión de la sala, la ubicación de los micrófonos y el nivel de ganancia.

Una solución práctica es utilizar un enrutamiento adecuado de la mezcladora, cancelación de eco, menor volumen de altavoces cerca de los micrófonos, micrófonos direccionales o un procesador de audio para conferencias. Para instalaciones profesionales, las pruebas deben realizarse con micrófonos reales, altavoces reales y escenarios de llamadas reales.

Igualar niveles de señal y conectores

Los dispositivos de audio profesionales y las interfaces de computadora de consumo no siempre utilizan el mismo nivel de señal. La salida balanceada de una mezcladora puede no coincidir directamente con la entrada de micrófono de una computadora. Una coincidencia incorrecta puede generar ruido, recorte, audio débil o volumen inestable.

Antes de la instalación final, verifique si la interfaz es balanceada o no balanceada, si es nivel de micrófono o de línea, mono o estéreo, y si el tipo de conector es XLR, TRS, RCA, 3,5 mm, bloque de terminales u otro formato.

Configuración de red y SIP

La conexión de audio es solo una parte de la solución. El punto final SIP también debe registrarse correctamente en la plataforma de comunicaciones. La red debe permitir la señalización SIP y la transmisión de medios RTP entre la pasarela o softphone y la IPPBX, el servidor SIP o la plataforma de despacho.

Para redes privadas, esto suele ser sencillo. Para implementaciones entre sitios, pueden ser necesarios VPN, SBC, traversal NAT, reglas de firewall o configuración SIP segura. El equipo del proyecto debe confirmar la planificación de números de extensión, la compatibilidad de códecs, el modo DTMF, el intervalo de registro, el modo de transporte y la ruta de medios antes de la puesta en servicio.

Si el sistema se utiliza en mando de emergencias o despacho operativo, la fiabilidad de la red se vuelve más importante. Los enlaces de red redundantes, la alimentación de respaldo, los conmutadores estables y una planificación clara de direcciones IP pueden reducir el riesgo de interrupción de llamadas durante reuniones importantes o eventos de emergencia.

Puesta en servicio y pruebas de aceptación

Después de completar el cableado y el registro SIP, el sistema debe probarse en condiciones operativas reales. Una prueba básica debe incluir llamadas entrantes, llamadas salientes, respuesta automática, captación de micrófonos de sala, audio de retorno telefónico, control de silencio, ajuste de volumen y estabilidad de llamadas de larga duración.

El instalador también debe verificar si el llamante puede escuchar claramente al orador en la sala, si la sala puede escuchar claramente al llamante y si hay eco, realimentación, retraso, recorte o ruido de fondo. Las pruebas no deben limitarse a una llamada corta. Se deben verificar diferentes posiciones de micrófono, niveles de altavoz y distancias de habla.

Para proyectos que implican grabación, transmisión o enlace de despacho, la prueba de aceptación también debe confirmar si el audio telefónico se incluye en la ruta de salida correcta, si el audio de la sala se graba correctamente y si las llamadas de emergencia o prioritarias pueden manejarse según el flujo de trabajo planificado.

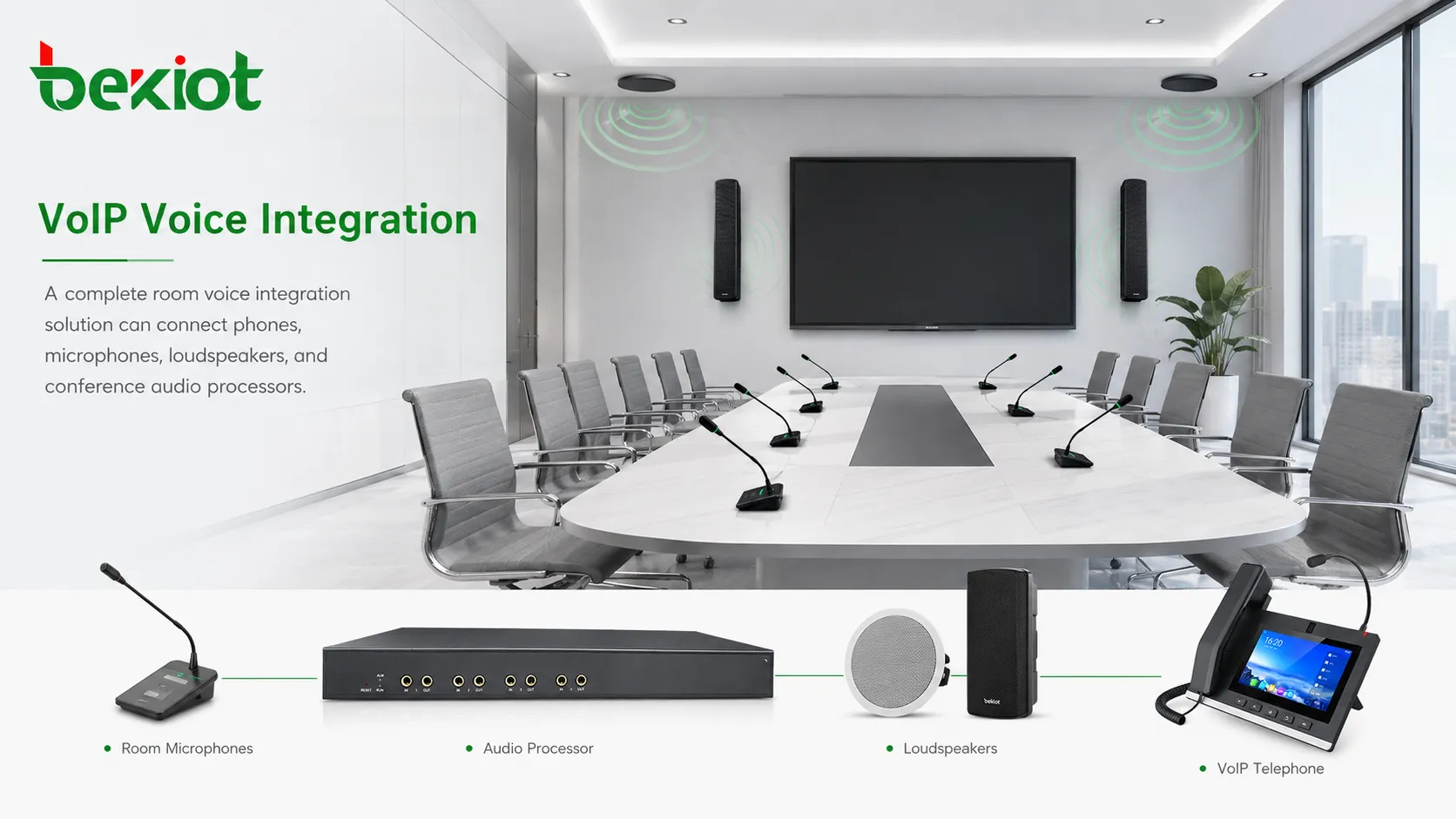

Uso de la misma lógica con procesadores de audio

Muchas salas de reuniones modernas ya no utilizan una mezcladora analógica tradicional. En su lugar, utilizan un procesador de audio para conferencias, DSP, procesador de matriz o sistema de audio digital. El principio de integración sigue siendo similar.

El procesador proporciona una salida de audio para el sistema telefónico y recibe el audio de retorno telefónico a través de un canal de entrada. La diferencia radica principalmente en el tipo de interfaz, la configuración de enrutamiento, la capacidad de cancelación de eco y el método de control de software.

Para proyectos que involucran comunicaciones unificadas, despacho, mando de emergencias o reuniones híbridas, esto convierte al procesador de audio en una parte importante de la solución de voz general. Puede gestionar micrófonos, altavoces, grabación, llamantes remotos y enrutamiento de audio de sala de una manera más centralizada.

Mantenimiento y operación a largo plazo

Después de la entrega del sistema, el número de extensión, la cuenta SIP, el diagrama de cableado, el nombre del canal de la mezcladora, el tipo de cable y la lógica de enrutamiento deben documentarse claramente. Esto ayuda a los equipos de mantenimiento futuros a comprender cómo están conectados el sistema telefónico y el sistema de audio.

Para instalaciones fijas, es útil etiquetar el canal de la mezcladora utilizado para el audio de retorno telefónico y la salida utilizada para el audio de envío telefónico. Esto reduce el riesgo de cambios de volumen accidentales o extracción de cables durante el mantenimiento posterior de la sala.

También se recomiendan pruebas periódicas, especialmente en centros de mando, salas de reuniones de emergencia e instalaciones donde el sistema no se utiliza a diario pero debe funcionar de inmediato cuando sea necesario. Una breve prueba de llamada programada puede confirmar que el registro SIP, la ruta de audio, la salida de altavoces y la captación de micrófonos permanecen normales.

Preguntas frecuentes

¿Se puede conectar un sistema telefónico directamente a una mezcladora?

Por lo general, no debe conectarse directamente sin un dispositivo de conversión de audio o una ruta de softphone. Un sistema telefónico utiliza señalización SIP y códecs de voz, mientras que una mezcladora utiliza señales de audio analógicas o digitales. Se necesita una pasarela, softphone o interfaz compatible para conectar los dos sistemas.

¿Es necesaria una conexión de audio balanceada?

No siempre es obligatoria, pero se recomienda para salas profesionales, recorridos de cable más largos o entornos con ruido eléctrico. El cableado balanceado puede reducir las interferencias y mejorar la estabilidad del audio.

¿Puede funcionar esta solución con un sistema de mando de emergencias?

Sí. El mismo método de integración se puede utilizar en salas de mando de emergencias, centros de despacho y salas de control. La plataforma telefónica puede conectar llamadas de campo, líneas externas, extensiones SIP o usuarios móviles al sistema de audio de la sala.

¿Qué se debe probar antes de la entrega?

El sistema debe probarse en cuanto a conexión de llamadas, captación de micrófonos de sala, audio de retorno telefónico, eco, realimentación, nivel de volumen, respuesta automática, comportamiento de enrutamiento y estabilidad de larga duración. Si se requiere grabación o enlace de despacho, también deben probarse esos flujos de trabajo.
