Un detector de gas se activa cerca de una rampa de carga. La sala de control debe verificar la ubicación, contactar al operador más cercano, ver la cámara correspondiente, advertir al personal en la zona afectada y notificar al equipo de respuesta. Cuando los teléfonos, radios, sistemas de megafonía, videovigilancia y sistemas de alarma operan de forma independiente, cada paso requiere una consola, lista de contactos o procedimiento operativo diferente.
Una solución de comunicaciones unificadas reúne estos canales en un único entorno operativo controlado. No es necesario reemplazar todas las redes existentes. En cambio, permite que los teléfonos fijos, sistemas de radio, equipos de localización, terminales móviles, cámaras y alarmas industriales intercambien información autorizada y respalden una respuesta coordinada.
Brechas de Comunicación en Operaciones Distribuidas
Las operaciones de petróleo y gas combinan áreas de proceso peligrosas, sitios de producción remotos y salas de control con personal continuo. Una refinería puede depender de teléfonos industriales y megafonía de planta, mientras que un campo petrolero utiliza radio móvil, cobertura celular privada y enlaces satelitales. El personal de oleoductos puede estar a cientos de kilómetros del centro de despacho principal.
Estos recursos a menudo se instalan en diferentes fases del proyecto. Pueden utilizar planes de numeración, grupos de radio, plataformas de gestión y procedimientos de mantenimiento separados. Los operadores generalmente pueden sortear estas diferencias durante la producción rutinaria. Sin embargo, durante una fuga de gas, incendio, corte de energía o incidente en el oleoducto, cambiar entre sistemas aislados puede retrasar la verificación y la respuesta.
Una evaluación de comunicaciones debe rastrear la ruta operativa para cada tipo de evento:
-
Cómo un trabajador de campo reporta una condición anormal
-
Qué puesto de la sala de control recibe la primera llamada
-
Cómo se identifica el sitio y el área de equipo del llamante
-
Qué grupos de respuesta deben ser contactados
-
Qué zonas de megafonía reciben instrucciones de seguridad
-
Qué cámaras y señales de proceso respaldan la verificación
-
Qué ruta de comunicación permanece disponible si falla la red primaria
La coordinación rutinaria y el manejo de emergencias no deben seguir el mismo flujo de trabajo. Una llamada de mantenimiento puede usar una ruta de extensión estándar. Una fuga de gas confirmada puede activar llamadas prioritarias, localización por zonas, visualización de vídeo, registro de eventos y escalada a varios departamentos.
Construir la Arquitectura en Torno a Cinco Capas Operativas
Un diseño por capas facilita la definición de responsabilidades del sistema y evita que la plataforma se convierta en una colección no controlada de interfaces.
Capa de Campo y Sensores
La capa de campo contiene los dispositivos que generan llamadas, audio, vídeo e información de alarma. Los equipos típicos incluyen teléfonos industriales, teléfonos a prueba de explosiones, radios portátiles, estaciones de intercomunicación, altavoces de localización, cámaras, botones de emergencia y sensores ambientales.
Los instrumentos de proceso y sensores de seguridad pueden reportar temperatura, presión, nivel de líquido, caudal, humo o concentración de gas combustible. La plataforma de comunicaciones no reemplaza un sistema de control de procesos o de instrumentación de seguridad. Recibe información de eventos aprobada y la convierte en notificaciones para el operador, llamadas o acciones de difusión.
Las etiquetas de localización de personal y los dispositivos de localización de vehículos pueden agregar contexto útil. Cuando se recibe una alarma o llamada de emergencia, el despachador puede identificar equipos cercanos en lugar de contactar a todos los grupos de campo.
Capa de Transmisión
La capa de transmisión puede combinar Ethernet industrial, anillos de fibra, 4G o 5G privado, radio troncal digital, redes inalámbricas industriales y comunicaciones por satélite. Cada tecnología aborda una condición operativa diferente.
La fibra proporciona capacidad estable dentro de refinerías y terminales. Las redes celulares privadas admiten voz, vídeo y datos móviles en grandes áreas de producción. La radio digital sigue siendo valiosa para la comunicación grupal inmediata, mientras que los enlaces satelitales extienden los servicios esenciales a plataformas costa afuera, pozos aislados y ubicaciones más allá de la cobertura terrestre.
Las tecnologías de red deben seleccionarse según los requisitos de cobertura, latencia, disponibilidad y recuperación. Las redes deterministas especializadas solo deben considerarse cuando respalden una aplicación operativa claramente definida.
Capa de Plataforma
La capa de plataforma proporciona control de llamadas, procesamiento de medios, gestión de usuarios, grabación, monitoreo de dispositivos e integración de sistemas. Puede presentar los recursos de comunicaciones con nombres prácticos como "Radio del Parque de Tanques", "Línea Directa del Muelle" o "Sector 4 del Oleoducto" en lugar de exponer números de puerto técnicos a los despachadores.
Las pasarelas pueden conectar teléfonos analógicos, redes de radio y equipos de localización heredados a un entorno IP. Esto permite una migración por fases y permite que los equipos operativos permanezcan en servicio cuando aún son adecuados para el sitio.
Capa de Aplicación
Las aplicaciones convierten las funciones de comunicación en flujos de trabajo operativos. Pueden incluir despacho de voz, llamadas de vídeo, visualización SIG, localización de emergencia, conferencias de incidentes, grabación, gestión de guardias y vinculación de alarmas.
La integración con SCADA o DCS debe utilizar interfaces aprobadas y claramente definidas. La plataforma de comunicaciones puede recibir un estado de alarma, un identificador de equipo o una referencia de ubicación, pero los comandos de control deben permanecer sujetos a las reglas de seguridad y autorización de la planta.
Capa de Operador y Presentación
Las consolas de despacho, los clientes de estación de trabajo, las pantallas grandes y los dispositivos móviles autorizados forman la capa de presentación. La interfaz de la sala de control debe organizar los recursos por sitio, unidad y función operativa, en lugar de por protocolo o dirección técnica.
Durante un incidente, el despachador debe poder identificar la fuente, establecer comunicación de voz, ver el vídeo disponible y contactar al grupo de respuesta correcto sin buscar en listas de dispositivos no relacionadas.

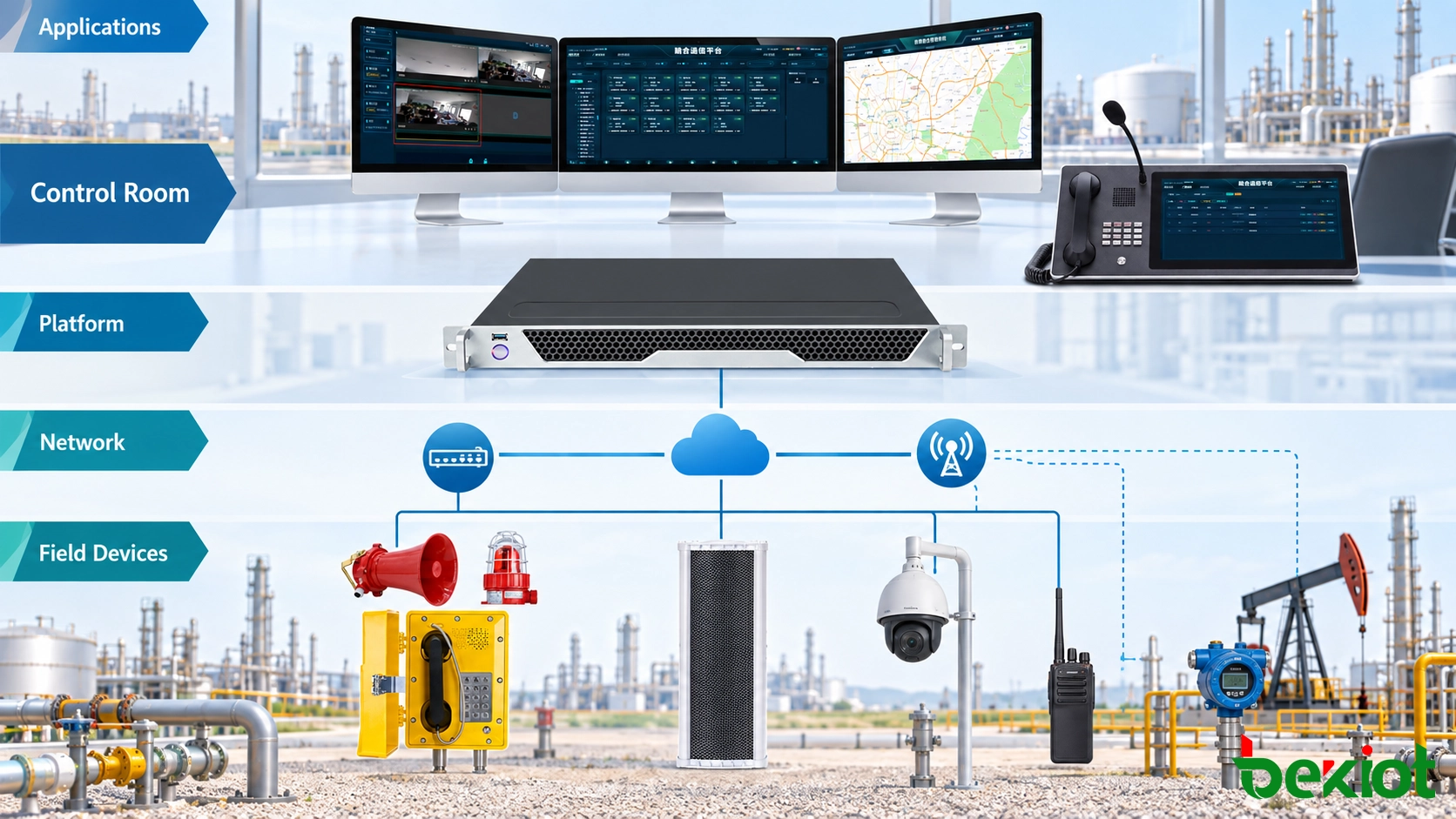

Una arquitectura por capas conecta teléfonos de campo, radio, vídeo, sensores y recursos de localización, preservando al mismo tiempo los límites operativos entre los sistemas de comunicaciones y de control de procesos.
Conectar Voz, Vídeo, Datos y Alertas de Campo
Unificar Voz Fija y Móvil
Los teléfonos fijos siguen siendo importantes en salas de bombas, estaciones de carga, edificios de control y puntos de reporte de emergencia. En áreas peligrosas, el teléfono, las entradas de cable, la disposición de la alimentación y los accesorios deben cumplir con los requisitos de certificación de la zona de instalación.
Los sistemas de radio proporcionan movilidad y comunicación grupal inmediata. Una pasarela de radio o una interfaz de sistema compatible puede exponer grupos de conversación seleccionados a la plataforma de despacho. Los despachadores autorizados pueden monitorear la actividad, iniciar pulsar para hablar y conectar un grupo de radio con usuarios de teléfono o móviles cuando sea necesario.
La integración debe preservar la disciplina de radio. No todos los usuarios de teléfono deben tener acceso a todos los grupos de conversación, y las conferencias de teléfono a radio no deben ocupar un canal crítico por más tiempo del necesario.
Asociar Llamadas con Vídeo y Ubicación
Un número de teléfono identifica un punto final, pero un registro de dispositivo basado en ubicación proporciona al operador un contexto más útil. Cada dispositivo de campo puede asociarse con un sitio, unidad de proceso, piso, ruta de acceso, cámara cercana y departamento responsable.
Cuando llega una llamada de emergencia, la plataforma puede mostrar la ubicación registrada y proporcionar acceso a la vista de cámara relevante. El vídeo ayuda al operador a evaluar las condiciones visibles, pero no reemplaza la confirmación del personal de control de procesos o de los trabajadores en el lugar.
El SIG es particularmente útil para oleoductos, pozos e instalaciones ampliamente distribuidas. Puede mostrar el punto de reporte, equipos cercanos, vías de acceso y cobertura de comunicaciones disponible. El mapa debe centrarse en la información requerida para la respuesta en lugar de duplicar el sistema completo de gestión de activos.
Convertir Señales de Alarma en Notificaciones Dirigidas
Los paneles de incendio, sistemas de detección de gas, botones de emergencia y alarmas perimetrales pueden proporcionar señales de eventos a la plataforma de comunicaciones. Cada señal aprobada debe mapearse a un flujo de trabajo definido en lugar de activar una notificación genérica en todo el sitio.
Una alarma de gas combustible cerca de una rampa de carga podría iniciar la siguiente secuencia:
-
Mostrar la fuente de la alarma y la zona operativa asociada.
-
Notificar a los puestos designados de la sala de control.
-
Abrir el grupo de cámaras relevante cuando la integración esté disponible.
-
Establecer contacto con el operador local o equipo de respuesta.
-
Enviar un mensaje preaprobado a la zona de localización afectada.
-
Registrar los tiempos de acuse de recibo, escalada y cierre.
La difusión automática debe limitarse a eventos con fuente verificada y respuesta claramente definida. Los eventos que requieren interpretación pueden aparecer primero en la consola de despacho para confirmación del operador.
Mantener el Incidente Activo hasta su Resolución
Un registro de emergencia debe permanecer activo hasta que el operador responsable confirme el resultado. Un icono de dispositivo verde, una alarma reconocida o una tarea de difusión completada no prueban que la situación de campo se haya resuelto.
El registro del incidente puede conectar la alarma original con llamadas, tareas de localización, referencias de vídeo, acciones del operador y comentarios de campo. Esto crea un registro cronológico para la revisión posterior al evento y ayuda a identificar demoras en el acuse de recibo o la escalada.

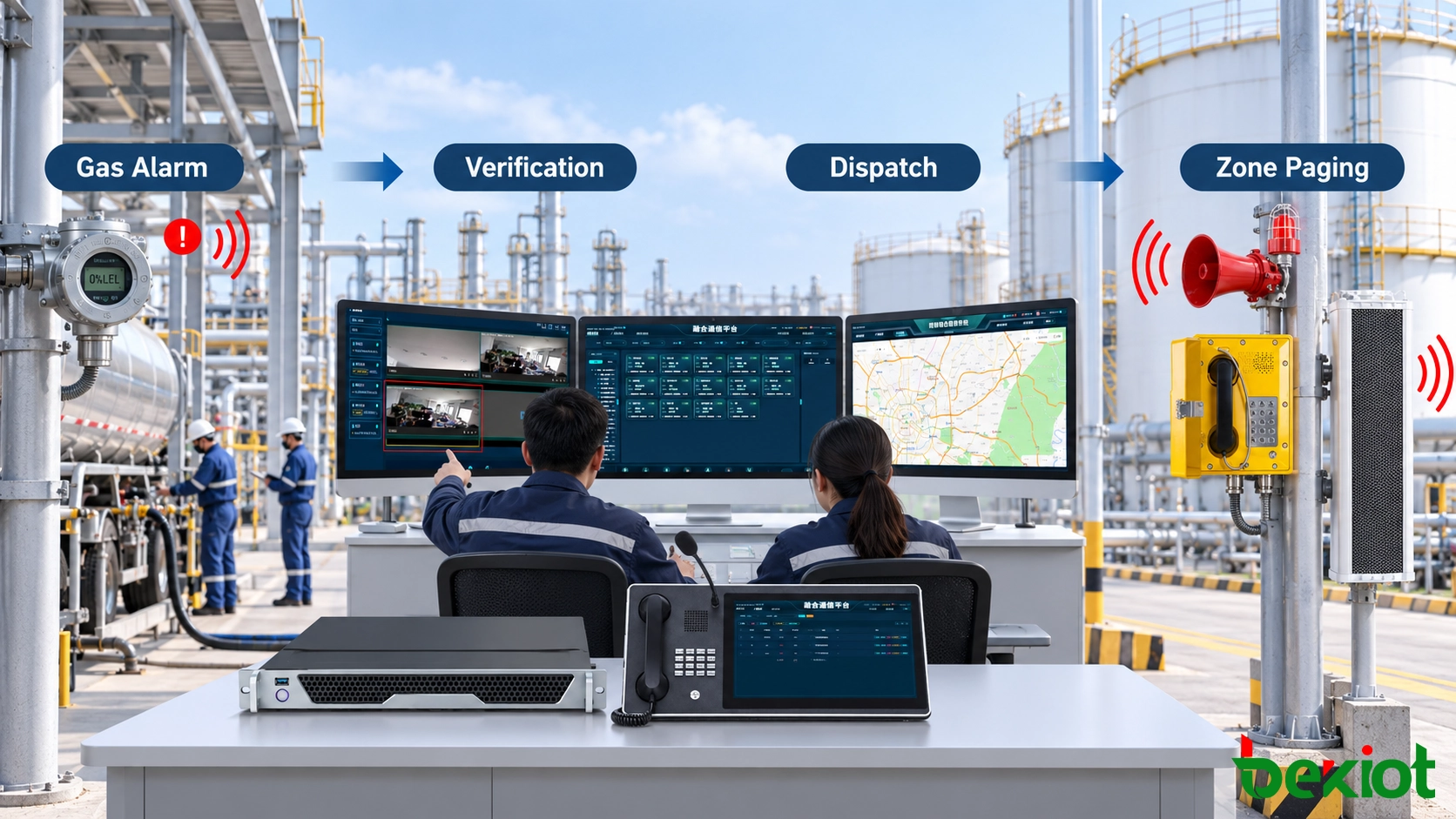

Un flujo de trabajo aprobado vincula la fuente del evento con la verificación del operador, la comunicación de campo, la localización dirigida y el seguimiento de la respuesta.
Diseñar para Fallos Antes de que Ocurra un Incidente
Los sistemas de comunicaciones de petróleo y gas deben continuar operando a través de fallos de equipo, enlaces dañados y pérdida temporal de conectividad externa. La redundancia debe abordar escenarios de fallo creíbles en lugar de simplemente agregar equipos duplicados.
Definir Objetivos de Recuperación para el Servicio Completo
Los objetivos de tiempo de recuperación, disponibilidad del servicio y cobertura de radio deben definirse para cada proyecto según el riesgo operativo, la arquitectura de red y el equipo seleccionado. La recuperación rápida del anillo de fibra o la alta disponibilidad del servidor por sí solas no garantizan que un usuario de campo pueda completar una llamada después de un fallo.
Las pruebas de aceptación deben verificar la ruta de comunicación completa, incluida la recuperación de la red, la conmutación por error del servidor, la restauración de la sesión de medios, la reconexión de la pasarela y el registro del punto final. Estas etapas pueden recuperarse a diferentes velocidades.
El monitoreo por latidos puede detectar la pérdida de un servidor, pasarela o ruta de red. El intervalo seleccionado y el umbral de fallo deben equilibrar la recuperación oportuna contra los cambios innecesarios causados por breves perturbaciones de la red.
Las comprobaciones de integridad de mensajes pueden detectar errores de transmisión, mientras que los mecanismos de acuse de recibo confirman si un punto final u operador ha recibido el evento. Para acciones manuales de alto impacto, el proyecto también puede requerir aprobación basada en roles o confirmación por parte de un segundo operador autorizado.
Los criterios de entrega deben definirse con precisión. Dependiendo de la aplicación, la entrega exitosa puede significar la aceptación por parte del servidor, la recepción por el punto final, la reproducción confirmada en el campo o el acuse de recibo por parte de un operador.
Eliminar Puntos de Fallo Compartidos
Dos servidores conectados a un conmutador y un circuito de alimentación no proporcionan redundancia completa. La revisión del sistema debe cubrir:
-
Disponibilidad del servidor y la base de datos
-
Rutas del conmutador central y de acceso
-
Rutas de fibra y puntos de entrada de edificios
-
Capacidad del SAI y alimentación respaldada por generador
-
Controladores de radio y conexiones de pasarela
-
Dependencias de WAN, celular privado y satélite
-
Servicios de DNS, NTP, autenticación y certificados
Las instalaciones remotas pueden conservar un nodo de comunicación local o una ruta de reserva predefinida. Si la conexión WAN no está disponible, el personal local aún debe poder contactar la sala de control del sitio y emitir advertencias esenciales.
Aplicar Seguridad en Cada Interfaz
Las redes de comunicaciones, control de procesos y empresariales deben separarse según la arquitectura de seguridad del sitio. Los cortafuegos y las pasarelas de seguridad industrial pueden limitar el tráfico a los servicios de señalización, medios y gestión aprobados.
Cada terminal debe utilizar una cuenta individual o identidad de dispositivo. Los roles de operador, mantenimiento y administrador requieren permisos separados. La administración remota debe pasar por rutas de acceso controladas en lugar de exponer las interfaces web de los dispositivos de campo directamente a Internet.
El cifrado puede proteger el tráfico de señalización, medios y gestión cuando sea compatible en toda la ruta completa. Las pruebas de compatibilidad siguen siendo esenciales porque una falta de coincidencia en el transporte, certificado o códec puede interrumpir la comunicación incluso cuando los componentes individuales funcionan correctamente.
Los registros críticos pueden permanecer en las instalaciones o en un entorno privado aprobado. El acuerdo final debe seguir los requisitos de ciberseguridad, clasificación de datos y regulatorios de la organización, en lugar de aplicar el mismo modelo de almacenamiento a cada proyecto.

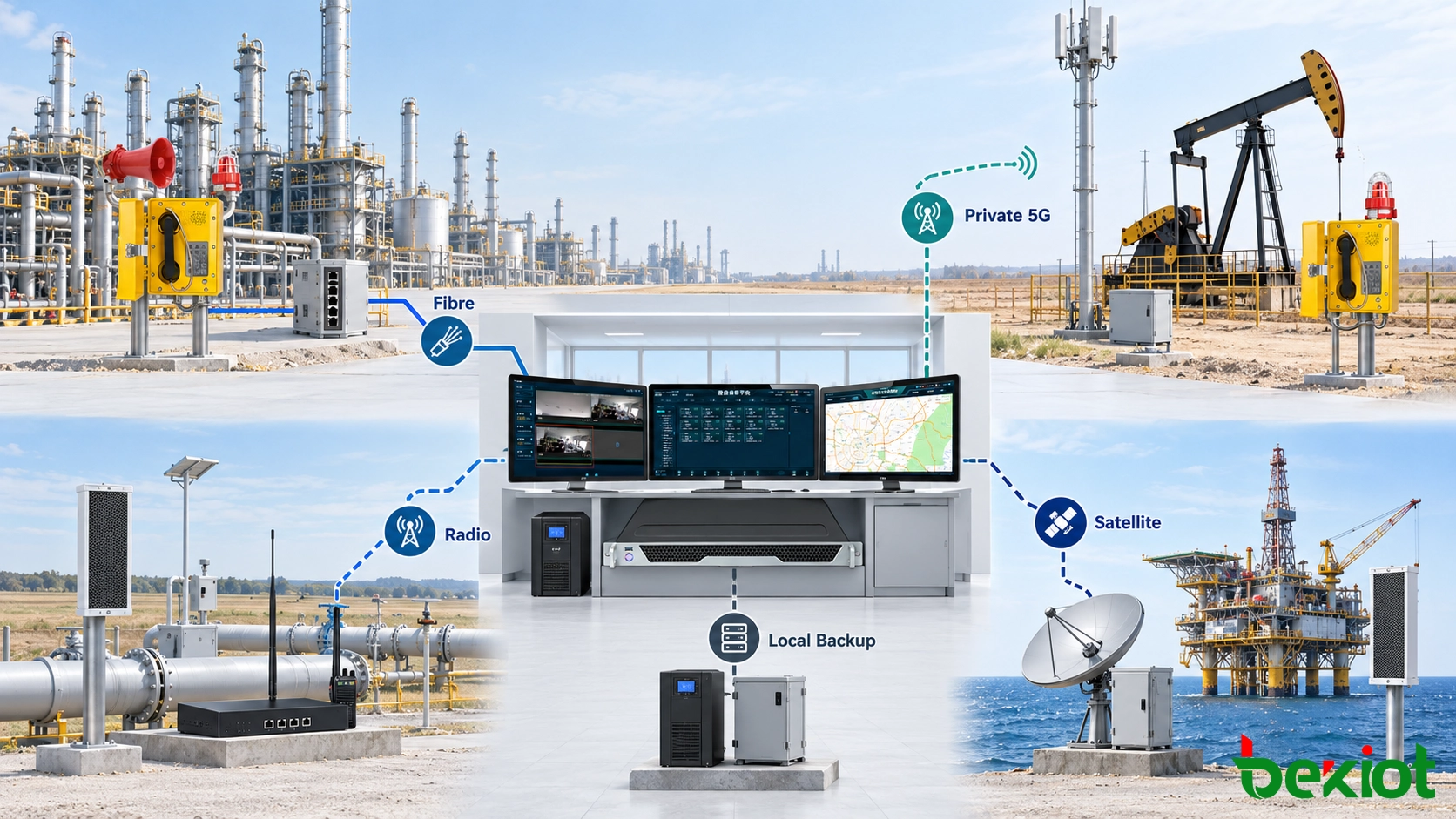

Los enlaces de fibra, celular privado, radio y satélite proporcionan diferentes formas de resiliencia, mientras que la comunicación local preserva el servicio esencial cuando se pierde una conexión remota.
Adaptar el Despliegue a Cada Entorno Operativo
Campos Petroleros y Estaciones de Producción Remotas
Los cabezales de pozo, estaciones de medición e instalaciones de recolección pueden estar distribuidos en grandes áreas con infraestructura fija limitada. Los enlaces celulares privados o inalámbricos industriales pueden transportar voz, vídeo y datos de campo, mientras que la radio digital respalda la comunicación grupal para el personal móvil.
Las estaciones remotas pueden usar CPE industrial para conectar dispositivos IP locales a la red de área extensa disponible. Cuando la cobertura terrestre no es confiable, la comunicación por satélite puede proporcionar una ruta de respaldo para la voz esencial y el reporte de incidentes.
Refinerías y Plantas de Procesamiento
Las refinerías combinan salas de control, unidades de proceso, parques de tanques, servicios públicos y áreas de carga. Los teléfonos industriales fijos y los terminales de megafonía proporcionan puntos de comunicación predecibles, mientras que los radios portátiles respaldan a los operadores que se mueven entre áreas de trabajo.
La integración de alarmas debe respetar los límites de proceso y seguridad de la planta. Una alarma de presión o gas puede identificar la unidad afectada y notificar a la plataforma de comunicaciones, pero el mensaje, los destinatarios y el alcance de la difusión deben definirse en una matriz de respuesta aprobada.
Instalaciones Costa Afuera
Las plataformas costa afuera requieren comunicación local confiable incluso cuando su conexión a tierra no está disponible. Las funciones de telefonía, radio, localización y alarma general en la plataforma no deben depender únicamente de un centro de datos remoto.
Los enlaces satelitales o de microondas pueden conectar la plataforma con las operaciones en tierra. Las políticas de ancho de banda deben priorizar la voz, la información de alarma y el vídeo operativo durante la congestión. El tráfico no esencial puede limitarse para que la comunicación crítica permanezca disponible.
Terminales de Almacenamiento y Áreas de Carga
Los parques de tanques, salas de bombas, rampas de carga de camiones y muelles marítimos requieren comunicación clara entre los operadores de campo y la sala de control. Los puntos de llamada fijos son útiles donde el personal usa guantes, los dispositivos móviles están restringidos o el ruido de la maquinaria hace que los teléfonos ordinarios no sean adecuados.
La localización por zonas evita que una instrucción de carga rutinaria perturbe toda la terminal. Durante una emergencia confirmada, el operador puede expandir el objetivo desde una rampa de carga hasta el área circundante de tanques y luego a toda la instalación cuando sea necesario.
Oleoductos de Larga Distancia
La comunicación del oleoducto debe respaldar los centros de control, estaciones de bombeo, sitios de válvulas y equipos de inspección móviles. El SIG puede asociar llamadas y alarmas con marcadores de kilómetros, vías de acceso y personal cercano.
Los equipos de campo pueden utilizar celular privado, servicio móvil público, radio digital o terminales satelitales según la cobertura local. La plataforma de despacho puede presentar estos recursos a través de un directorio operativo único mientras preserva sus diferentes reglas de disponibilidad, acceso y prioridad.
Solución Relacionada: Sistema de Comunicaciones Convergentes Becke
Poner en Marcha la Cadena de Respuesta Completa
La puesta en marcha debe reproducir la forma en que el personal se comunica durante las operaciones rutinarias y las emergencias. Probar solo el registro SIP, la intensidad de la señal de radio o el estado del servidor deja brechas no verificadas entre los subsistemas individuales.
El plan de aceptación debe cubrir:
-
Llamadas entre teléfonos de campo, salas de control y destinos externos autorizados
-
Selección de grupo de radio, control de pulsar para hablar y conexiones de teléfono a radio
-
Cobertura de megafonía en condiciones normales y de alto ruido
-
Precisión del nombre del llamante, área de equipo y ubicación en el mapa
-
Mapeo de fuente de alarma y selección de la zona de localización correcta
-
Visualización y grabación de vídeo asociada a un incidente
-
Acuse de recibo del operador, escalada y cierre del evento
-
Recuperación después de fallos de servidor, red, pasarela o alimentación
-
Comunicación local durante la interrupción de WAN o celular privado
-
Restauración de la identidad del dispositivo, prioridad y grabación después de la conmutación por error
La cobertura debe verificarse en el entorno operativo real. Las estructuras de acero, tanques de almacenamiento, equipos de proceso, el clima y el ruido de la maquinaria pueden producir resultados que difieren significativamente de los cálculos de escritorio.
Una prueba de conmutación por error exitosa debe confirmar más que la recuperación de la red. Los ingenieros deben verificar que las llamadas de campo aún lleguen al operador correcto, los grupos de radio sigan disponibles, las alarmas conserven sus datos de ubicación, las grabaciones continúen y las transmisiones de emergencia anulen el tráfico rutinario.
La documentación final debe registrar las identidades de los dispositivos, las conexiones de red, los recursos de radio, las zonas de localización, los mapeos de alarmas, los permisos de los operadores y las rutas de respaldo. También debe identificar dónde se almacena cada regla de enrutamiento para que los cambios futuros no dejen configuraciones conflictivas en terminales, pasarelas y servidores.
La efectividad de una solución de comunicaciones para petróleo y gas depende de la continuidad operativa. Debe conectar al usuario de campo correcto con la función de sala de control correcta, preservar la comunicación esencial cuando falla parte de la infraestructura y proporcionar un registro claro de cómo se manejó cada incidente.
Preguntas Frecuentes
¿Debe la Localización de Emergencia Permanecer Disponible si Falla la Plataforma Central?
La localización esencial debe tener un método de respaldo documentado adecuado para la instalación. Dependiendo de la arquitectura, esto puede implicar un controlador de localización local, un micrófono de emergencia, una entrada cableada o una función de difusión predefinida en el borde. La ruta de respaldo debe incluirse en los simulacros rutinarios y las pruebas de aceptación.
¿Cómo Deben Asignarse las Prioridades de Comunicación Durante un Incidente?
La prioridad debe seguir una matriz de respuesta aprobada. Las llamadas de emergencia, las notificaciones de alarma y los mensajes de evacuación pueden anular la localización rutinaria o las conversaciones no críticas, mientras que el acceso a los grupos de radio críticos permanece limitado a los operadores autorizados. Estas reglas deben probarse bajo condiciones de tráfico simultáneo.
¿Cuánto Ancho de Banda Requiere un Sitio Remoto?
El ancho de banda depende del número de llamadas de voz simultáneas, flujos de vídeo, conexiones de radio y aplicaciones de datos. El cálculo debe incluir la sobrecarga del protocolo, el uso máximo y una reserva suficiente para la operación de emergencia. El tráfico de voz y alarma debe tener prioridad cuando el enlace disponible sea limitado.
¿Qué Registros de Comunicaciones Deben Conservarse?
La información conservada puede incluir registros de llamadas, acciones del operador, acuses de recibo de alarmas, historial de localización, cambios de configuración y grabaciones de voz autorizadas. El período de retención debe seguir la política de la empresa, las obligaciones contractuales y los requisitos de privacidad o normativos aplicables.
¿Cómo Deben los Contratistas Obtener Acceso Temporal al Sistema?
Los contratistas deben recibir cuentas individuales con límite de tiempo restringidas a los sitios y funciones requeridas para su trabajo. No se deben utilizar credenciales de administrador compartidas. Los permisos temporales deben caducar automáticamente, y su creación, uso y eliminación deben permanecer visibles en el registro de auditoría de seguridad.
