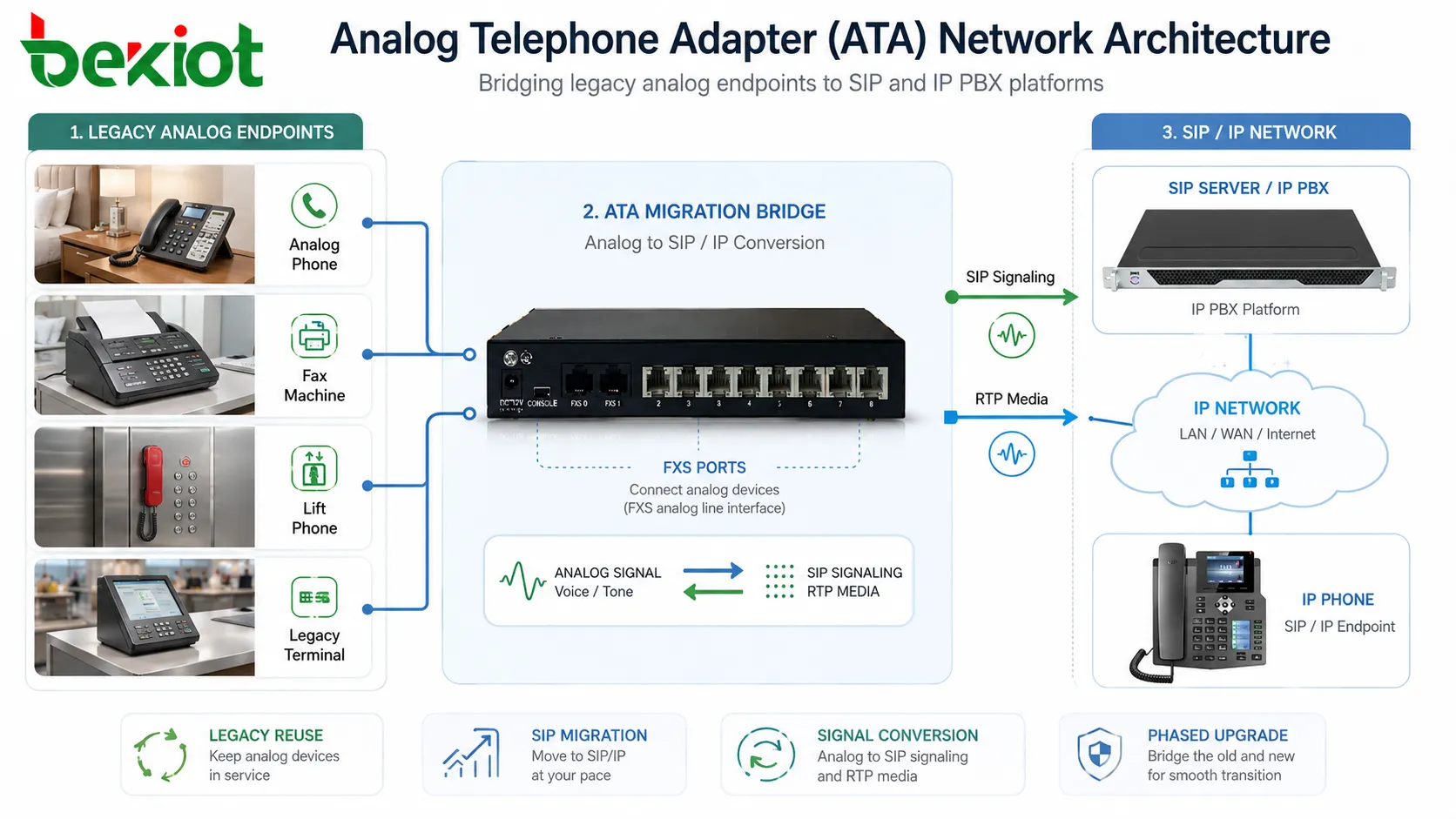

Un adaptador telefónico analógico, comúnmente llamado ATA, es un dispositivo que conecta teléfonos analógicos tradicionales, máquinas de fax, porteros, paneles de alarma, módems o terminales de voz heredados a una red de comunicación basada en IP. Realiza la conversión entre señales telefónicas analógicas por un lado y comunicación VoIP basada en paquetes por el otro.

En una implementación típica, el dispositivo analógico se conecta a un puerto FXS del adaptador. Luego el ATA se registra en una IP PBX, una plataforma VoIP alojada, un servidor SIP o un proveedor de servicio mediante Ethernet o acceso de banda ancha. Cuando se realiza una llamada, el audio analógico, los dígitos marcados, las señales de timbrado y los estados de línea se traducen en señalización SIP y flujos de medios RTP.

Por qué este dispositivo sigue siendo importante en redes IP

Muchas organizaciones han migrado a SIP, telefonía en la nube y plataformas IP PBX, pero no todos los puntos finales están listos para ser completamente IP. Los teléfonos analógicos existentes aún pueden usarse en habitaciones de huéspedes, ascensores, almacenes, áreas públicas, salas de seguridad, talleres, mostradores de servicio y sitios remotos. Las máquinas de fax, marcadores de alarma, teléfonos de ascensor y terminales especializados también pueden depender de interfaces analógicas.

El adaptador ofrece un puente de migración. Permite mantener en servicio los equipos heredados mientras la red central de comunicaciones pasa a IP. Así se evita reemplazar todos los terminales a la vez y se obtiene más flexibilidad durante actualizaciones por etapas.

Su valor arquitectónico procede de la traducción de interfaces. Oculta la complejidad IP a los dispositivos analógicos y oculta el comportamiento de la línea analógica a la plataforma VoIP. El equipo analógico se comporta como si estuviera conectado a una línea telefónica, mientras que la red IP ve un punto final SIP o una pasarela de voz.

Del bucle de cobre a la red de paquetes

El lado analógico del adaptador se comporta como un pequeño proveedor de línea telefónica. Suministra tensión de batería, detecta estados de descolgado y colgado, genera tensión de timbrado, recibe dígitos DTMF, proporciona tono de marcación y transporta audio de frecuencia vocal hacia y desde el equipo conectado.

El lado IP se comunica por Ethernet u otra red de paquetes. Envía mensajes SIP para registro, establecimiento de llamada, liberación de llamada, autenticación y control de funciones. Después de establecerse la llamada, envía paquetes RTP para los medios de voz.

Por tanto, el adaptador se sitúa en la frontera entre dos mundos. Uno se basa en condiciones eléctricas de línea y tonos de audio. El otro se basa en direcciones IP, transporte UDP o TCP, mensajes SIP, códecs, búferes de fluctuación, travesía NAT y calidad de red.

Capas principales de la arquitectura

Comportamiento del puerto analógico

Interfaz FXS

La mayoría de los adaptadores proporcionan puertos FXS. Un puerto FXS se conecta a un teléfono analógico o terminal similar y suministra las condiciones de línea que el dispositivo espera. Proporciona tono de marcación, tensión de timbrado, corriente de bucle y detección de colgado o descolgado.

Cuando un usuario levanta el auricular, el puerto FXS detecta la condición de descolgado. El adaptador acepta entonces los dígitos marcados y prepara una llamada SIP de acuerdo con su plan de marcación.

Tono de marcación y timbrado

El adaptador genera tonos localmente. El tono de marcación, tono de retorno, tono de ocupado, tono de reordenamiento y tono de llamada en espera pueden ser producidos por el dispositivo según la configuración y los ajustes regionales.

El timbrado también se genera en el puerto analógico. El adaptador debe proporcionar suficiente tensión y cadencia de timbrado para el dispositivo conectado. Esto puede ser importante al conectar teléfonos antiguos, dispositivos con campana o varias cargas analógicas.

Identificación de llamada y señalización de línea

El identificador de llamada analógico puede entregarse en formatos FSK o DTMF según la región y el tipo de terminal. El adaptador recibe la información del llamante desde la señalización SIP y la convierte en una señal analógica de identificación para el dispositivo conectado.

Según el modelo y la configuración, también pueden soportarse inversión de línea, comportamiento de polaridad, flash de gancho, indicación de mensaje en espera y otras funciones analógicas.

Procesamiento digital de voz

Después de que el audio analógico entra en el dispositivo, se muestrea, se codifica, se paquetiza y se transmite como medio RTP. Para el audio entrante ocurre el proceso inverso. El adaptador recibe paquetes RTP, los decodifica, los convierte en audio analógico y envía la señal al puerto telefónico.

La selección de códec afecta al ancho de banda, la calidad y la compatibilidad. Los códecs de voz comunes pueden incluir G.711, G.729, G.722 u otras opciones según la plataforma. G.711 suele preferirse para fax y aplicaciones heredadas parecidas a módem porque conserva más señal de la banda vocal.

La cancelación de eco también es importante. Las interfaces analógicas pueden crear eco por circuitos híbridos, desajuste de impedancia, condiciones del cable y diseño del terminal. Un adaptador bien configurado reduce el eco antes de que sea perceptible para el usuario remoto.

Registro SIP y control de llamadas

Registro de cuenta

El adaptador normalmente registra una o más cuentas SIP en un servidor registrador. Cada puerto analógico puede asignarse a una extensión, cuenta de usuario o número de servicio distinto. Algunos dispositivos soportan varios perfiles para que diferentes puertos se conecten a distintas plataformas SIP.

El registro permite que la IP PBX o el proveedor sepa dónde puede alcanzarse actualmente el adaptador. Si el registro falla, las llamadas entrantes pueden no llegar al terminal analógico.

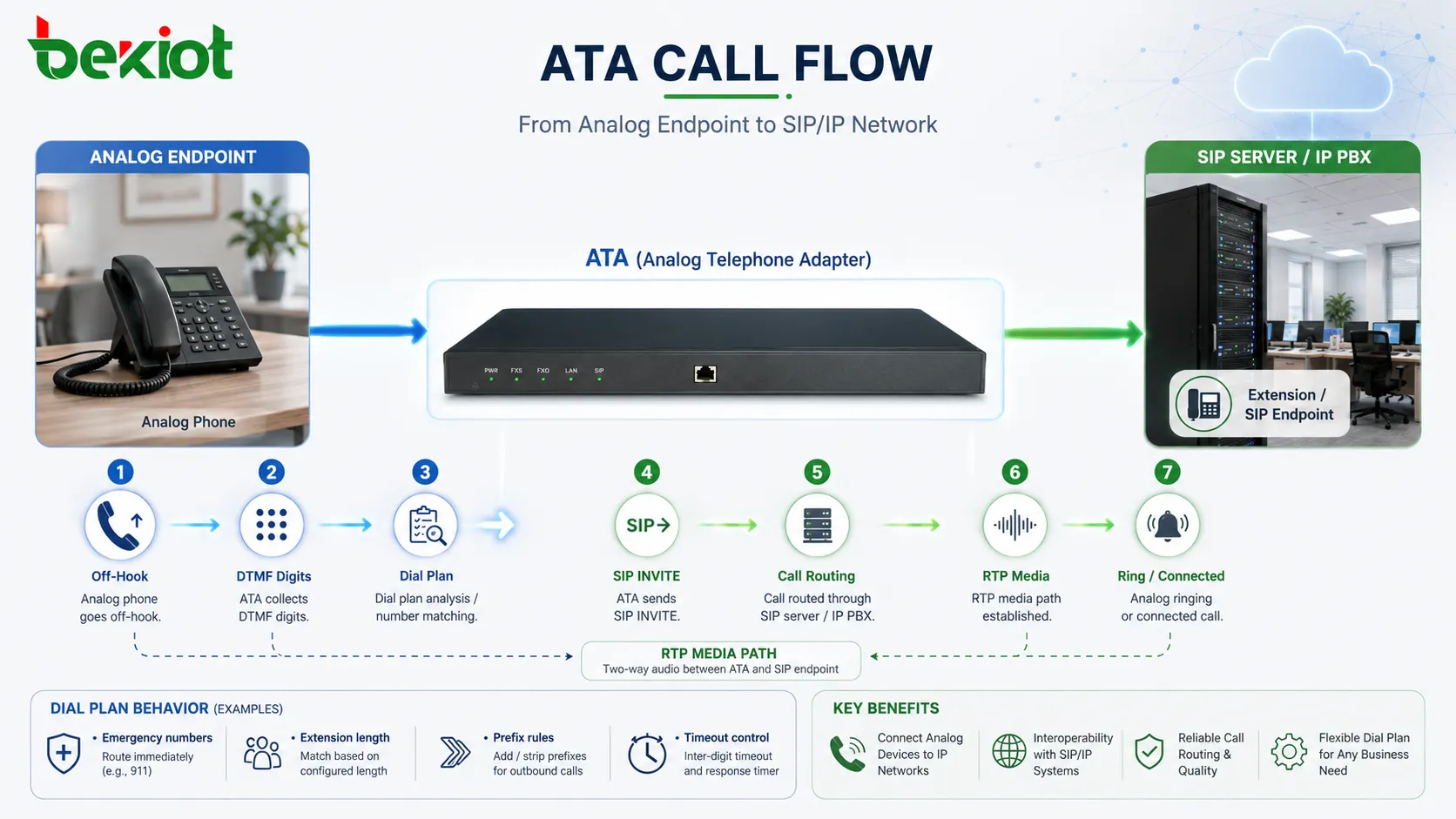

Establecimiento de llamadas salientes

Cuando el usuario marca, el adaptador recoge los dígitos según su plan de marcación. Una vez que el número coincide con una regla o se cumple un tiempo de espera, el equipo envía un SIP INVITE hacia el proxy o servidor configurado.

Después, el servidor SIP enruta la llamada a otra extensión, troncal, pasarela PSTN, sistema de buzón de voz, centro de contacto o destino externo. Durante este proceso, el usuario analógico solo percibe una marcación normal.

Entrega de llamadas entrantes

Cuando una llamada SIP entrante llega al adaptador, el dispositivo decide qué puerto analógico debe timbrar. Genera tensión de timbrado en ese puerto y puede enviar identificación analógica antes del timbrado, según las reglas de temporización regionales.

Después de que el usuario responde, el adaptador envía la respuesta SIP adecuada y comienza el intercambio de medios RTP.

Plan de marcación y tratamiento de números

El plan de marcación es una parte crítica del comportamiento del adaptador. Define qué patrones de dígitos son válidos, cuánto tiempo espera el dispositivo más dígitos, si se deben añadir o eliminar prefijos y qué llamadas deben enrutarse de inmediato.

Un plan de marcación deficiente puede causar llamadas lentas, enrutamiento incorrecto, fallos en números de emergencia o confusión del usuario. Por ejemplo, si el adaptador espera demasiado antes de enviar una llamada, los usuarios pueden pensar que no funciona. Si envía dígitos demasiado pronto, se pueden enrutar números incompletos.

Los planes de marcación deben reflejar reglas locales de numeración, longitud de extensiones internas, números de emergencia, prefijos de acceso a troncales, reglas de marcación internacional y códigos de servicio como acceso al buzón o captura de llamada.

Opciones de ubicación en la red

Despliegue en LAN local

En una oficina o instalación local, el adaptador puede conectarse a la misma LAN que la IP PBX o el servidor de voz. Suele ser la topología más simple porque la latencia es baja, puede no intervenir NAT y la QoS se gestiona dentro de la red local.

Las VLAN de voz se usan a menudo para separar el tráfico de voz del tráfico de datos ordinario. Esto mejora la administración y reduce el riesgo de que la congestión afecte a la calidad de llamada.

Conexión de sitio remoto

Las sucursales remotas pueden conectar adaptadores a una plataforma SIP central mediante VPN, WAN privada, MPLS, SD-WAN o acceso seguro a internet. Esto permite que teléfonos o dispositivos analógicos de la sucursal usen el sistema central de llamadas.

El despliegue remoto requiere atención a ancho de banda, latencia, pérdida de paquetes, travesía NAT, rutas de conmutación por error y supervivencia local si falla el enlace WAN.

Acceso VoIP alojado

Las oficinas pequeñas y sitios distribuidos pueden conectarse directamente a un proveedor VoIP alojado. En este modelo, el adaptador se registra por internet en la plataforma del proveedor.

La seguridad y la estabilidad se vuelven especialmente importantes. Se recomiendan contraseñas fuertes, TLS cuando sea compatible, reglas de cortafuegos, actualizaciones de firmware y configuraciones aprobadas por el proveedor.

Arquitectura híbrida de gateway y PBX

Algunos entornos usan un adaptador junto con gateways analógicos, servidores IP PBX, SBC y troncales PSTN. El adaptador puede servir puntos finales analógicos individuales, mientras que gateways mayores manejan grupos de líneas o troncales.

Esta arquitectura híbrida es común durante la migración, cuando algunos servicios siguen siendo analógicos mientras el enrutamiento central de llamadas pasa a SIP.

Calidad de servicio y estabilidad de voz

El tráfico de voz es sensible al retardo, la fluctuación y la pérdida de paquetes. El adaptador puede soportar marcado DSCP, etiquetado VLAN, ajuste de búfer de fluctuación, configuración de rangos de puertos RTP y selección de códecs para mejorar la estabilidad.

La QoS también debe ser soportada por switches, routers, cortafuegos y equipos WAN. Marcar paquetes en el adaptador solo es útil si la red respeta esas marcas.

El tiempo de paquetización afecta al equilibrio entre ancho de banda y latencia. Los paquetes grandes reducen la sobrecarga, pero pueden aumentar el retardo y afectar la calidad percibida si se pierden. Los paquetes pequeños pueden mejorar la respuesta, pero consumen más ancho de banda.

NAT, cortafuegos y cruce SIP

Los adaptadores suelen operar detrás de routers o cortafuegos. La señalización SIP puede contener direcciones IP privadas que no son alcanzables desde la red pública. Los medios RTP pueden fallar aunque el registro parezca correcto.

Las soluciones comunes incluyen mantenimiento NAT, STUN, proxy saliente, SBC, VPN, mapeo estático de puertos y manejo NAT del lado del proveedor. El mejor enfoque depende de si la plataforma es local, alojada o está en una WAN gestionada.

Las reglas de cortafuegos deben permitir los puertos necesarios de señalización SIP y medios RTP. Abrir rangos amplios de forma aleatoria crea riesgos de seguridad, mientras que reglas demasiado estrictas pueden bloquear llamadas o causar audio unidireccional.

Soporte para fax, alarmas y dispositivos heredados

Las máquinas de fax y los paneles de alarma son más sensibles que las llamadas de voz ordinarias. Pueden depender de tonos, tiempos, negociación de módem o características de línea que no siempre sobreviven bien en redes de paquetes.

El relé de fax T.38 puede mejorar la transmisión cuando lo soportan tanto el adaptador como la plataforma de servicio. Cuando T.38 no está disponible, puede usarse paso transparente G.711, pero la calidad de red debe ser estable.

Los marcadores de alarma, teléfonos de ascensor, terminales POS y dispositivos basados en módem deben probarse cuidadosamente. Algunos pueden funcionar de forma fiable, mientras que otros pueden requerir líneas analógicas dedicadas, gateways especializados o métodos de comunicación actualizados.

Un ATA puede prolongar la vida del equipo analógico, pero no hace que todos los dispositivos heredados se comporten perfectamente sobre IP. Cuanto más sensible al tiempo sea el dispositivo, más pruebas se requieren.

Aprovisionamiento y gestión remota

Los despliegues grandes requieren configuración repetible. La configuración manual puede servir para pocas unidades, pero se vuelve ineficiente cuando se usan cientos de adaptadores en hoteles, campus, sucursales, ascensores o instalaciones de servicio.

El aprovisionamiento puede usar archivos de configuración, opciones DHCP, descargas HTTPS, plataformas de gestión del fabricante, TR-069 o plantillas centralizadas según la capacidad del dispositivo. Esto ayuda a estandarizar cuentas SIP, planes de marcación, códecs, tonos regionales, versiones de firmware y ajustes de seguridad.

La gestión remota debe estar protegida. Contraseñas por defecto, interfaces web expuestas, firmware obsoleto y URL de aprovisionamiento sin seguridad pueden crear riesgos graves.

Arquitectura de seguridad

Protección de cuentas SIP

Las credenciales SIP deben ser únicas, fuertes y protegidas. Si un atacante accede a una cuenta del adaptador, puede registrar terminales no autorizados, realizar llamadas fraudulentas o interrumpir el servicio.

La limitación de velocidad, restricciones por IP, bloqueo de cuenta, monitoreo de registro y controles sólidos de aprovisionamiento pueden reducir el riesgo.

Seguridad de transporte

TLS puede proteger la señalización SIP cuando es compatible. SRTP puede proteger los medios de voz cuando ambos lados lo soportan. Estas funciones son útiles cuando el tráfico cruza redes no confiables.

El cifrado debe planificarse junto con la gestión de certificados, la compatibilidad de terminales y los procedimientos de solución de problemas.

Control de acceso de gestión

La interfaz de gestión no debe exponerse innecesariamente a internet público. El acceso debe limitarse mediante políticas de red, VPN, autenticación fuerte y administración basada en roles cuando esté disponible.

Las copias de seguridad de configuración también deben protegerse porque pueden contener información de cuentas SIP o detalles de red.

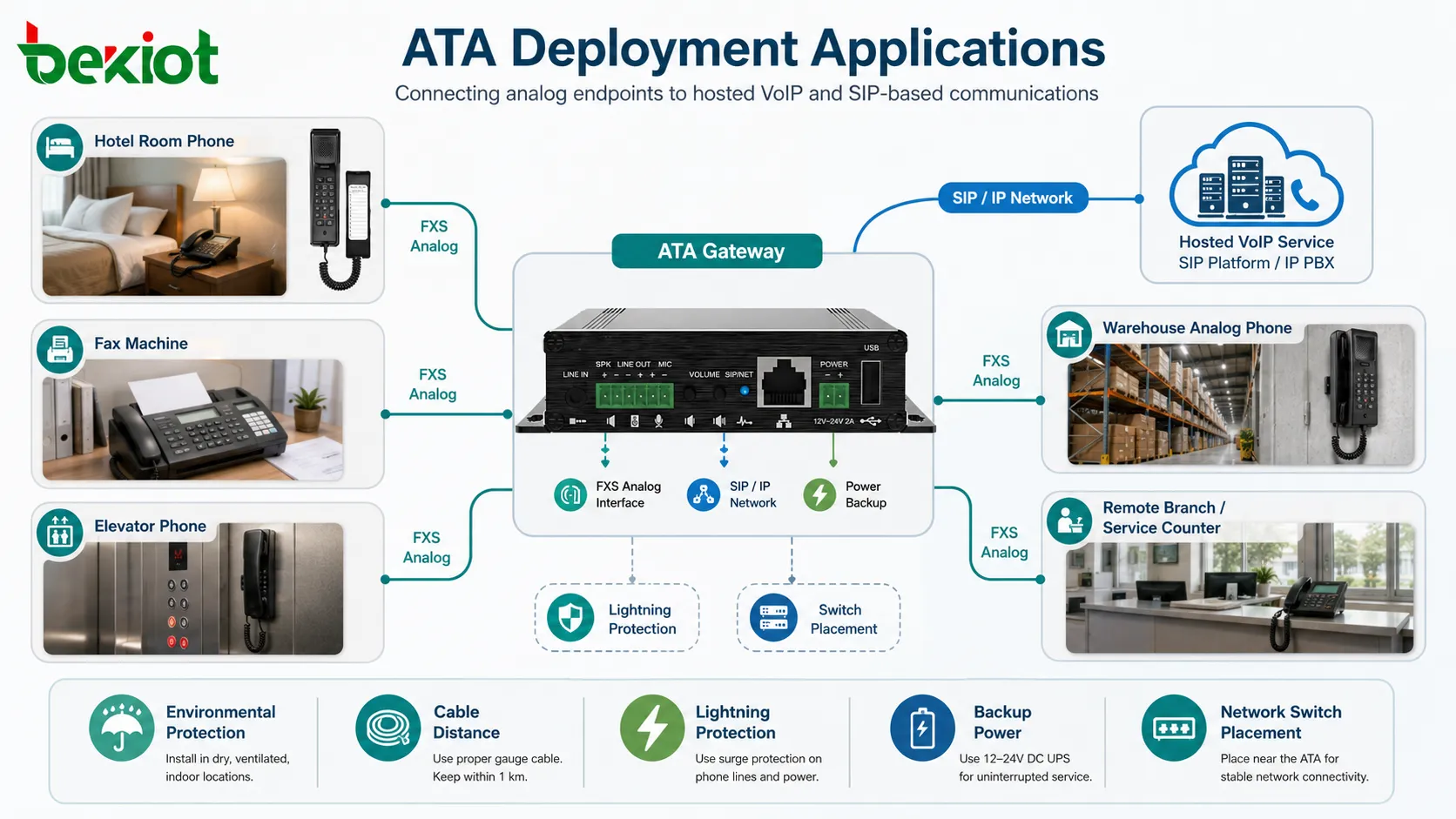

Aplicaciones en despliegues reales

Hoteles y habitaciones de huéspedes

Los hoteles suelen usar adaptadores para conectar teléfonos analógicos de habitaciones a sistemas PBX hoteleros basados en IP. Esto permite conservar los teléfonos existentes mientras se moderniza la plataforma central de telefonía.

Las consideraciones importantes incluyen indicación de mensaje en espera, marcación a recepción, llamadas de emergencia, asignación de número de habitación, integración de llamadas despertador y acceso de mantenimiento.

Líneas de ascensor y emergencia

Los teléfonos de ascensor y teléfonos de ayuda pueden conectarse mediante adaptadores cuando el sistema de comunicación del edificio es IP. Estas líneas requieren alimentación fiable, identificación clara de ubicación y pruebas funcionales periódicas.

El uso relacionado con emergencias debe diseñarse de acuerdo con los requisitos locales y no debe depender de enlaces de banda ancha inestables sin planificación de respaldo.

Fax y equipos heredados de oficina

Muchas oficinas todavía usan fax, teléfonos de conferencia analógicos, teléfonos inalámbricos analógicos o equipos heredados. Un adaptador puede conectarlos a una plataforma SIP moderna sin reemplazarlos inmediatamente.

El uso de fax debe probarse con destinos reales porque la compatibilidad varía según códec, calidad de red, soporte del proveedor y comportamiento de T.38.

Almacenes y áreas industriales de apoyo

Los teléfonos analógicos pueden seguir siendo útiles en almacenes, casetas de vigilancia, talleres de mantenimiento, zonas de carga y salas de servicios. Los adaptadores permiten que estos puntos se conecten al mismo sistema VoIP usado por los teléfonos de oficina.

En estas áreas deben considerarse la protección ambiental, la distancia de cable, la protección contra rayos, la energía de respaldo y la ubicación de switches de red.

Solución de problemas operativos

Sin registro

Si el adaptador no se registra, revise la dirección del servidor SIP, usuario, contraseña, realm, DNS, puerta de enlace de red, VLAN, cortafuegos, protocolo de transporte y estado de la cuenta.

Una captura de paquetes o registros SIP puede mostrar rápidamente si el dispositivo envía solicitudes REGISTER y qué respuesta recibe.

Audio unidireccional

El audio unidireccional suele indicar problemas en la ruta RTP. NAT, reglas de cortafuegos, rangos de puertos RTP incorrectos, direcciones IP privadas en mensajes SIP o tráfico UDP bloqueado son causas comunes.

Probar en la misma LAN puede ayudar a separar problemas de configuración del dispositivo de problemas de WAN o cortafuegos.

El teléfono analógico no timbra

Si llegan llamadas entrantes pero el teléfono no timbra, revise capacidad de tensión de timbrado, carga REN, mapeo de puertos, temporización del identificador de llamada, estado del cable, compatibilidad del teléfono analógico y si se llama al puerto correcto.

Los teléfonos antiguos con campana pueden requerir más potencia de timbrado que los teléfonos electrónicos modernos.

Mala calidad de voz

La mala calidad puede deberse a pérdida de paquetes, fluctuación, ancho de banda débil, eco, códec incorrecto, desajuste de ganancia, realimentación acústica o problemas de cableado analógico.

Revise ambos lados del adaptador. Un problema de red y un problema de línea analógica pueden producir quejas de usuario similares.

Fallo de fax

Los problemas de fax pueden venir de T.38 desactivado, proveedores incompatibles, pérdida de paquetes, ajustes de cancelación de eco, códec equivocado, fluctuación o latencia excesiva.

Los faxes de prueba cortos pueden funcionar mientras documentos largos fallan. Las pruebas deben incluir longitud realista de documento y varios tipos de destino.

Lista de verificación de selección y diseño

Empiece por el número y tipo de puertos analógicos necesarios. Un teléfono de escritorio, un grupo de teléfonos de habitaciones, una línea de fax y un teléfono de ascensor pueden requerir recuentos de puertos y funciones diferentes.

Verifique compatibilidad con la plataforma SIP objetivo. Revise método de registro, soporte de códecs, T.38, formato de identificador de llamada, comportamiento del plan de marcación, TLS, SRTP, método de aprovisionamiento y soporte de conmutación por error.

Revise disponibilidad de energía y red. Algunos adaptadores se alimentan con fuentes locales, mientras que otros pueden soportar PoE según el modelo. Los puntos críticos pueden necesitar UPS o energía de respaldo.

Planifique el cableado analógico. Longitud de cable, carga REN, ruido, puesta a tierra, exposición a sobretensiones y calidad de interconexión pueden afectar el rendimiento.

Documente cada puerto. Cada línea analógica debe tener número de extensión claro, ubicación física, tipo de dispositivo conectado, cuenta SIP, ruta de respaldo y responsable de mantenimiento.

La mejor arquitectura ATA no consiste solo en conectar un teléfono antiguo a VoIP. Consiste en conservar el comportamiento analógico esperado mientras se cumplen los requisitos de fiabilidad, seguridad y gestión de una red de voz IP.

Preguntas frecuentes

¿Puede un ATA conectar un teléfono de disco?

Algunos adaptadores pueden soportar marcación por pulsos, pero muchos solo soportan marcación DTMF. La compatibilidad con teléfonos de disco debe verificarse antes del despliegue.

¿Cuántos dispositivos analógicos pueden conectarse a un puerto?

Depende de la capacidad de timbrado del puerto y de la carga REN total de los dispositivos conectados. Demasiados equipos en un puerto pueden impedir el timbrado correcto.

¿Pueden las llamadas de emergencia enrutarse mediante un adaptador?

Sí, pero el enrutamiento de emergencia debe planificarse cuidadosamente. Deben revisarse información de ubicación, energía de respaldo, fiabilidad de red y regulaciones locales.

¿Por qué un teléfono analógico funciona para llamadas pero no muestra el identificador de llamada?

El formato de identificador de llamada, el ajuste regional, la temporización antes del timbrado, la compatibilidad del teléfono o el mapeo de información SIP del llamante pueden ser incorrectos.

¿Los adaptadores deben colocarse cerca de los teléfonos o cerca de los switches de red?

Colóquelos donde sean prácticos tanto la calidad del cable analógico como el acceso a la red. Los tendidos analógicos largos pueden captar ruido, mientras que una mala ubicación de red puede crear problemas de paquetes o energía.
