Un sistema de comando y despacho multimedia integra llamadas de voz, comunicaciones por radio, flujos de video, localización GIS, alertas de emergencia e información de campo en un único entorno operativo. A diferencia de un sistema de despacho convencional basado principalmente en audio telefónico, permite a los operadores ver lo que sucede, localizar al personal, comunicarse a través de diferentes redes y registrar todo el proceso de respuesta.

El equipo requerido depende de los recursos de comunicación ya disponibles en el sitio. Una fábrica puede necesitar conectar teléfonos industriales, sistemas de radio y videovigilancia. Un operador de transporte puede centrarse en la cobertura de radio, usuarios móviles y seguimiento GIS. Una organización de seguridad pública también puede requerir planes de incidentes, retorno de video, grabación y comunicación entre varios departamentos.

El propósito del sistema no es simplemente colocar más dispositivos en una red IP. Su valor proviene de convertir recursos de comunicación separados en un proceso de respuesta coordinado. Los operadores deben poder recibir un evento, identificar el área afectada, contactar al personal adecuado, monitorear el progreso y recuperar un registro completo sin tener que moverse entre múltiples sistemas independientes.

Comience con el proceso de respuesta operativa

La selección del equipo debe comenzar con la forma en que se detecta, reporta y maneja un incidente. El sistema debe soportar toda la cadena operativa en lugar de proporcionar una colección de dispositivos de comunicación desconectados.

Un proceso de respuesta típico incluye:

1. Se recibe una alarma, llamada telefónica, mensaje de radio o evento de video.

2. La plataforma identifica la fuente, ubicación y departamento responsable.

3. El despachador verifica la situación a través de voz, video o información GIS.

4. Se contacta a los equipos relevantes mediante teléfonos, radios, terminales móviles o canales de megafonía.

5. Se activan instrucciones predefinidas o planes de emergencia cuando sea necesario.

6. Se almacenan llamadas, grabaciones, mensajes y acciones del operador para su revisión posterior.

Este flujo de trabajo determina qué servidores, pasarelas, consolas y terminales son necesarios. También ayuda a prevenir un problema común de implementación: comprar dispositivos individualmente sin confirmar si pueden intercambiar audio, señalización, video e información de estado.

Cada ruta de comunicación debe mapearse antes de finalizar la lista de equipos. El diseño debe identificar quién inicia la comunicación, qué red la transporta, qué operador la recibe y qué sucede si la ruta principal no está disponible. Esto revela interfaces faltantes y requisitos de respaldo antes de que comience la instalación.

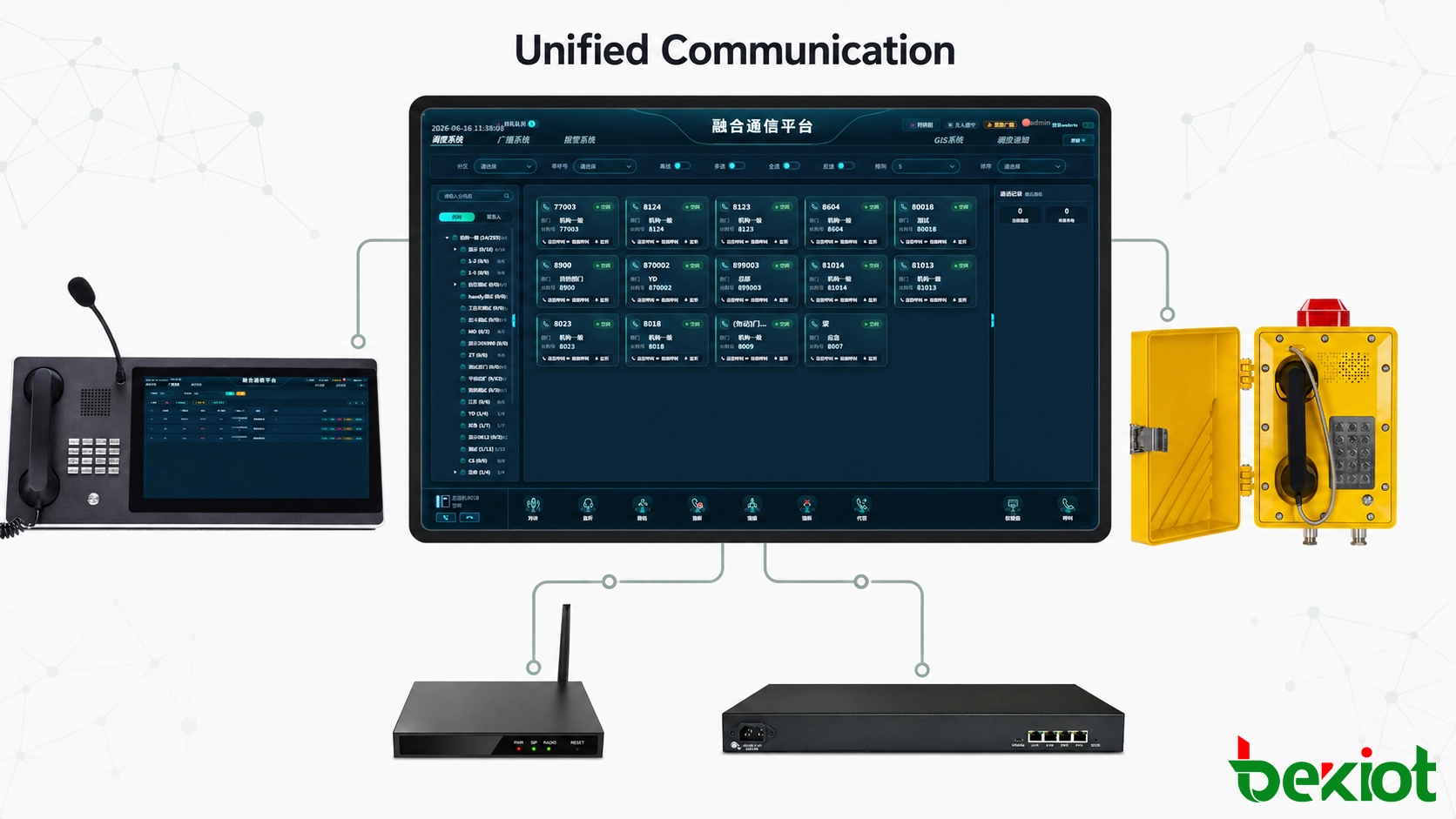

La plataforma de comunicación forma el núcleo del sistema

La plataforma central proporciona los servicios de control y aplicación utilizados por los despachadores y los dispositivos conectados. Administra usuarios, organizaciones, recursos de comunicación, permisos, grupos y registros operativos desde una interfaz unificada.

Una plataforma adecuada puede incluir las siguientes capacidades:

• Llamadas de voz individuales, grupales y de emergencia

• Videollamadas, retorno de video en vivo y distribución de video

• Comunicación por pulsar para hablar (PTT) a través de redes privadas o públicas

• Posicionamiento GIS y seguimiento de personal móvil

• Instrucciones de despacho y confirmación de estado

• Gestión de planes de emergencia y procedimientos de respuesta

• Grabación de audio, grabación de video y registros de operaciones

• Integración con sistemas de alarma, vigilancia y sistemas empresariales

La grabación es especialmente importante en entornos de comando. La plataforma debe conservar llamadas, sesiones PTT, eventos de video y acciones de despacho con marcas de tiempo precisas. Estos registros respaldan la reconstrucción de incidentes, la evaluación operativa y el rastreo de responsabilidades.

La plataforma también debe permitir que los recursos de comunicación aparezcan en términos operativos. En lugar de mostrar una radio por su número de puerto o un teléfono por su dirección técnica, la consola puede mostrar nombres como Equipo de Seguridad, Radio de Mantenimiento, Puerta Norte, Sala de Control o Grupo de Emergencia.

Los permisos basados en roles son igualmente importantes. Un operador rutinario puede necesitar solo acceso a departamentos y canales asignados, mientras que un supervisor puede requerir llamadas entre departamentos, activación de grupos de emergencia y revisión de grabaciones. Separar los permisos diarios de las autoridades de emergencia reduce la operación accidental mientras mantiene las funciones críticas disponibles para los usuarios autorizados.

En implementaciones con múltiples sitios, la plataforma debe mantener una estructura de directorio y recursos consistente en toda la sede central, sucursales e instalaciones remotas. Los recursos locales pueden permanecer asociados con sus sitios físicos mientras que los canales seleccionados, extensiones e información de incidentes se comparten con un centro de comando central.

Solución relacionada: Sistema de Comunicación Convergente de Becke conecta recursos de voz, video, radio, despacho, alarmas y comunicaciones de campo a través de una plataforma operativa unificada.

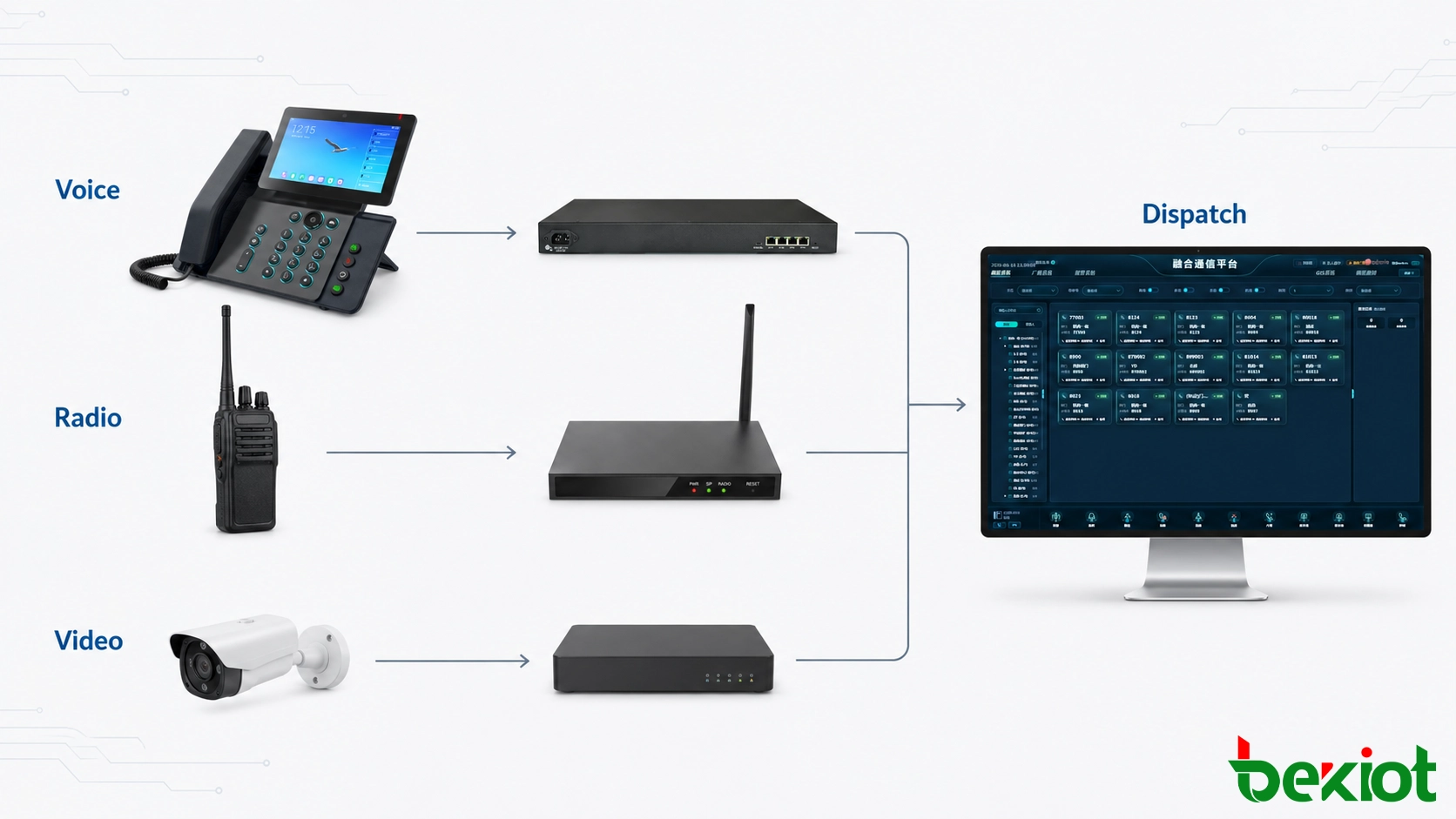

Las pasarelas conectan redes previamente separadas

La mayoría de los proyectos contienen equipos construidos en diferentes momentos y basados en diferentes protocolos. Las pasarelas preservan el valor de estos sistemas existentes mientras hacen que sus recursos de comunicación estén disponibles para la plataforma central.

La selección de la pasarela debe basarse en las interfaces y funciones de control disponibles en ambos lados de la conexión. La conversión de audio por sí sola puede ser suficiente para una ruta de llamada básica, pero la integración operativa también puede requerir estado de llamada, identificación de llamadas, control PTT, selección de canal o informes de fallas.

Pasarelas de voz

Se utiliza una pasarela de voz cuando la plataforma de despacho debe comunicarse con teléfonos analógicos, líneas telefónicas públicas, centralitas PBX heredadas u otras redes de voz. Dependiendo de las interfaces disponibles, puede convertir conexiones telefónicas tradicionales en recursos de comunicación basados en SIP.

Después de la integración, un despachador puede llamar a un teléfono fijo, un número externo o una extensión en el sitio desde la misma consola utilizada para las operaciones de radio y video. El número y tipo de puertos de pasarela requeridos deben calcularse a partir de las líneas existentes, las llamadas simultáneas esperadas y los requisitos de respaldo.

El estudio del sitio debe distinguir entre interfaces conectadas a teléfonos analógicos y aquellas conectadas a líneas telefónicas o troncales PBX. También se deben verificar las reglas de marcación, los formatos de identificador de llamadas, los prefijos numéricos, la detección de ocupado y el enrutamiento de emergencia. Estos detalles determinan si la llamada integrada se comporta de manera predecible después de llegar a la consola de despacho.

Producto relacionado: Pasarelas VoIP de Becke

Pasarelas RoIP para integración de radio

Las organizaciones en transporte, servicios públicos, manufactura, minería y seguridad pública a menudo operan redes de radio privadas. Estas pueden basarse en tecnología PDT, DMR, TETRA o radio analógica convencional. Dichas redes normalmente están diseñadas como sistemas independientes y no pueden comunicarse automáticamente con teléfonos SIP, aplicaciones de despacho o salas de control remotas.

Una pasarela de Radio sobre IP convierte el audio de radio y el control de pulsar para hablar en tráfico que puede transportarse a través de una red IP. Esto permite que un despachador autorizado monitoree y transmita en canales de radio remotos sin instalar una radio separada en cada puesto de operador.

La integración basada en pasarelas puede reducir la complejidad de reemplazar o modificar profundamente un sistema de radio existente. Sin embargo, la profundidad de la integración debe confirmarse durante el diseño. Una interfaz básica puede proporcionar audio, estado de recepción y control PTT, mientras que funciones como identificación de suscriptor, cambio de grupo de conversación o estado de radio pueden requerir señalización adicional o interfaces a nivel de sistema.

Cada canal conectado debe definirse como un recurso operativo con un nombre claro, ubicación y grupo de usuarios permitido. Los niveles de audio, la temporización PTT, la detección de recepción y el retraso de red deben ajustarse durante la puesta en marcha. Una temporización de control mal configurada puede recortar el comienzo de una transmisión, mientras que niveles de audio incorrectos pueden producir un sonido débil, distorsionado o inconsistente.

Producto relacionado: Pasarelas RoIP de Becke

Acceso a video y transcodificación

Los recursos de video pueden provenir de cámaras de vigilancia, cámaras corporales, drones, terminales móviles, sistemas de videoconferencia o dispositivos de monitoreo portátiles. Estas fuentes frecuentemente utilizan diferentes métodos de señalización, códecs de video y formatos de transmisión.

Una pasarela de acceso a video o transcodificación puede agregar estos recursos y convertir medios cuando el formato de origen no es directamente compatible con la plataforma. Los requisitos comunes del proyecto incluyen la conversión entre H.264 y H.265, así como el ajuste de resolución, tasa de fotogramas y bitrate para diferentes condiciones de red.

Dependiendo de los sistemas conectados, la integración puede involucrar GB/T 28181, RTSP, RTMP, RTP, FLV, HLS, WebRTC o SIP. El soporte de protocolo por sí solo no es suficiente: el diseño también debe confirmar la autenticación, el direccionamiento de flujos, la compatibilidad de códecs, la latencia y el número de sesiones de video simultáneas.

El video de despacho en vivo debe diseñarse de manera diferente a la reproducción de vigilancia archivada. Los operadores generalmente necesitan una vista de baja latencia que se abra rápidamente cuando ocurre un incidente, mientras que los sistemas de grabación pueden priorizar la calidad de imagen y la eficiencia de almacenamiento. Por lo tanto, la plataforma debe solicitar el flujo apropiado para cada tarea en lugar de enviar cada alimentación de alta resolución disponible a la consola.

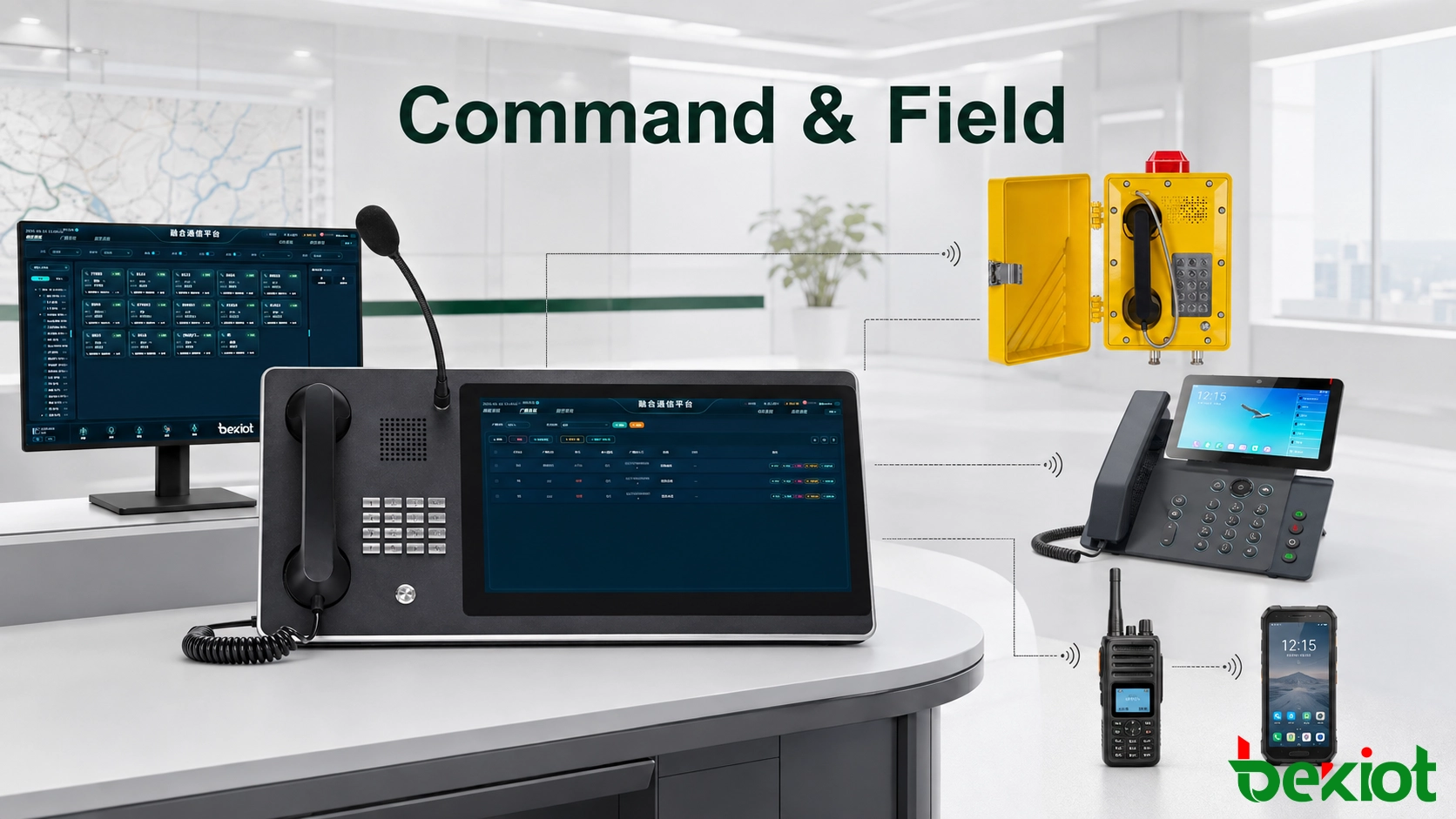

Los operadores y los equipos de campo necesitan terminales adecuados

Consolas de despacho

La consola de despacho es el puesto de trabajo principal del operador. Debe proporcionar acceso rápido a contactos, grupos, canales de radio, mapas, ventanas de video, alarmas y registros de incidentes sin obligar al operador a cambiar repetidamente entre aplicaciones no relacionadas.

La consola puede ser software instalado en una estación de trabajo o un terminal de hardware integrado con pantalla táctil, auricular, micrófono y altavoces. Un diseño de doble auricular puede ser útil cuando los operadores necesitan separar la comunicación telefónica y por radio. Las estaciones de trabajo con múltiples pantallas pueden dedicar una pantalla al control de comunicaciones, otra al GIS y una tercera a video o información de incidentes.

Para los centros de comando equipados con un mural de video, la estación de trabajo o el sistema de visualización puede enviar mapas, transmisiones de cámaras e información de incidentes a un controlador de matriz o procesador de visualización. Lo importante no es el número de pantallas, sino si la información crítica permanece visible y fácil de operar durante un evento de alta presión.

La disposición de la consola debe reflejar las prioridades del operador. Las llamadas de emergencia, los canales de radio activos y las alarmas no confirmadas necesitan un mayor relieve visual que los contactos de rutina. Las acciones utilizadas con frecuencia, como PTT, llamada grupal, transferencia de llamadas y registro de incidentes, deben permanecer accesibles sin abrir varios menús.

Producto relacionado: Consolas de despacho de Becke

Terminales de comunicación móviles y fijos

Los terminales de campo deben seleccionarse según las condiciones de trabajo en lugar de solo la apariencia. Las aplicaciones de pulsar para hablar en redes públicas se implementan comúnmente en teléfonos inteligentes resistentes 4G o 5G. Estos dispositivos pueden soportar comunicación grupal, retorno de video, posicionamiento, informes de imágenes y confirmación de tareas cuando se dispone de aplicaciones adecuadas y cobertura de red.

Otras opciones de terminales incluyen:

• Teléfonos IP para oficinas, salas de guardia y puestos fijos de servicio

• Videoteléfonos para ubicaciones que requieren confirmación visual

• Teléfonos industriales para entornos ruidosos, polvorientos o exteriores

• Intercomunicadores de emergencia para puertas, túneles y áreas no tripuladas

• Cámaras corporales para video móvil y registro de eventos

• Cascos inteligentes o terminales portátiles para operación de campo sin manos

• Radios portátiles y radios de vehículo conectados a través de recursos RoIP

Un solo proyecto puede utilizar varios tipos de terminales. Un despachador podría hablar con personal de oficina a través de teléfonos SIP, con equipos de mantenimiento a través de radios privadas y con supervisores móviles a través de terminales 4G/5G dentro del mismo incidente.

Los requisitos ambientales deben verificarse para cada punto de instalación. El nivel de ruido, la exposición climática, el polvo, la temperatura, el riesgo de impacto, la energía disponible y la necesidad de guantes pueden afectar la selección del terminal. Un teléfono de oficina estándar puede ser adecuado para una sala de control, pero poco fiable en un área de carga, entrada de túnel o estación industrial expuesta.

Construya la lista de equipos en torno a las condiciones reales del proyecto

No existe una lista de materiales universal para cada proyecto de despacho multimedia. Una lista de equipos confiable se produce mediante el mapeo de usuarios, redes, ubicaciones y procedimientos de respuesta antes de elegir el hardware.

El equipo de diseño debe confirmar:

• Cuántos operadores utilizarán la plataforma al mismo tiempo

• Qué sistemas telefónicos, de radio y de video deben conservarse

• Cuántos canales de radio requieren monitoreo y transmisión

• Si los usuarios móviles necesitan voz, video, posicionamiento o mensajería

• Qué sitios dependen de redes públicas, enlaces WAN privados o operación local

• Si se deben grabar audio, video y acciones del operador

• Qué alarmas o aplicaciones externas necesitan activar flujos de trabajo de comunicación

• Qué permisos se aplican a usuarios, grupos, canales y operaciones de emergencia

La solución final normalmente consiste en una plataforma de comunicación central, una o más consolas de operador, las pasarelas requeridas por las redes existentes y los terminales seleccionados para cada entorno de trabajo. La grabación, el almacenamiento, la seguridad de la red, la sincronización horaria y la supervisión del sistema deben tratarse como parte de la arquitectura, no como complementos opcionales.

El programa de equipos debe identificar no solo las cantidades de dispositivos, sino también las ubicaciones de instalación, los tipos de interfaz, los sistemas conectados, las fuentes de alimentación y los grupos de usuarios responsables. Esto crea una relación directa entre la lista de materiales y el diseño operativo, lo que facilita las pruebas y el mantenimiento posteriores.

A menudo es práctico un despliegue por fases. La comunicación básica de voz y radio puede establecerse primero, seguida de video, GIS, aplicaciones móviles y flujos de trabajo de alarma automatizados. Este enfoque reduce el riesgo de puesta en marcha mientras mantiene la arquitectura abierta para futuras expansiones.

Preguntas frecuentes

¿Puede el sistema seguir funcionando si se interrumpe la conexión con el servidor central?

Eso depende de la arquitectura. Los proyectos que requieren alta disponibilidad deben definir redundancia de servidores, capacidad de supervivencia local y rutas de comunicación alternativas. Los sitios críticos pueden necesitar procesamiento de llamadas local u operación directa por radio para que la comunicación esencial permanezca disponible durante una falla de WAN.

¿Cómo se debe estimar el ancho de banda de red?

Calcule la voz y el video por separado, luego agregue el tráfico de señalización y el margen operativo. La demanda de voz depende del códec y el número de llamadas concurrentes. La demanda de video varía significativamente con la resolución, la tasa de fotogramas, el códec, la complejidad de la escena y las transmisiones simultáneas. Probar transmisiones representativas es más confiable que confiar solo en valores teóricos de bitrate.

¿Debe la plataforma implementarse localmente o en la nube?

La implementación local ofrece control directo sobre las redes locales, la grabación y la integración con sistemas privados. La implementación en la nube puede simplificar el acceso a múltiples sitios y el mantenimiento centralizado. Un diseño híbrido puede ser más adecuado cuando los servicios locales críticos deben permanecer disponibles mientras los sitios remotos requieren gestión centralizada.

¿Qué debe incluirse en las pruebas de aceptación del sistema?

La aceptación debe probar escenarios operativos completos en lugar de dispositivos aislados. Las pruebas típicas incluyen manejo de llamadas de emergencia, transmisión por radio, recuperación de video, permisos de usuario, reproducción de grabaciones, activación de alarmas, interrupción de red, procedimientos de recuperación y comunicación entre diferentes tipos de terminales.
