Un sistema de comando y despacho para minas no es un solo dispositivo ni una consola de comunicación simple. Es una arquitectura de comunicación coordinada que conecta la producción diaria, los equipos de campo, la respuesta a emergencias, la vigilancia por video, los sistemas de radio, las redes telefónicas, la difusión por IP y los flujos de trabajo de despacho. Debido a que diferentes minas pueden usar distintos estándares de comunicación, tamaños de sistema, tipos de terminales y entornos operativos, la solución debe diseñarse en torno a la integración en lugar de equipos aislados.

Para las operaciones mineras modernas, el objetivo es construir una plataforma de comando multifuncional que soporte voz, video, instrucciones, despacho basado en SIG, interconexión de radio y acceso de terminales. Esto ayuda a mejorar la coordinación diaria, el manejo de emergencias, la seguridad de la producción y el nivel general de gestión digital de la mina.

Construcción alrededor de una plataforma de comunicación integrada

La base del sistema es una plataforma de comunicación integrada con capacidad de despacho. En un proyecto minero, esta plataforma debe soportar comunicación de audio y video, pulsar para hablar de banda ancha, despacho de voz, despacho de video, despacho de instrucciones, despacho SIG y acceso multi-terminal.

Basada en una arquitectura de softswitch SIP, la plataforma puede conectarse más fácilmente con diferentes sistemas y dispositivos. La compatibilidad con SIP es importante porque permite que los teléfonos IP, terminales inteligentes, dispositivos de difusión IP, estaciones de llamada IP, consolas de despacho y gateways funcionen dentro del mismo marco de comunicación.

Para entornos mineros, esta arquitectura hace que el sistema sea más flexible. La mina puede conectar usuarios de oficina, trabajadores subterráneos, equipos de superficie, salas de control, puntos de emergencia y recursos de comunicación externos sin necesidad de construir plataformas separadas para cada caso de uso.

Conexión de redes telefónicas y usuarios externos

Muchas empresas mineras aún necesitan comunicación entre terminales IP internos y usuarios telefónicos externos. Esto puede incluir extensiones de oficina, líneas fijas, teléfonos móviles, salas de guardia, redes telefónicas públicas y sistemas PBX existentes.

Cuando el proyecto necesita conectarse con la red telefónica pública o una central telefónica de programa controlado, se puede desplegar un gateway telefónico. El gateway enlaza la plataforma de despacho basada en IP con los sistemas telefónicos tradicionales, permitiendo que los terminales IP, teléfonos móviles, líneas fijas y operadores de despacho se comuniquen a través de un flujo de trabajo unificado.

Esto es útil para la comunicación de gestión, reporte de emergencias, coordinación de turnos, apoyo externo y la comunicación entre el personal de campo y los departamentos administrativos.

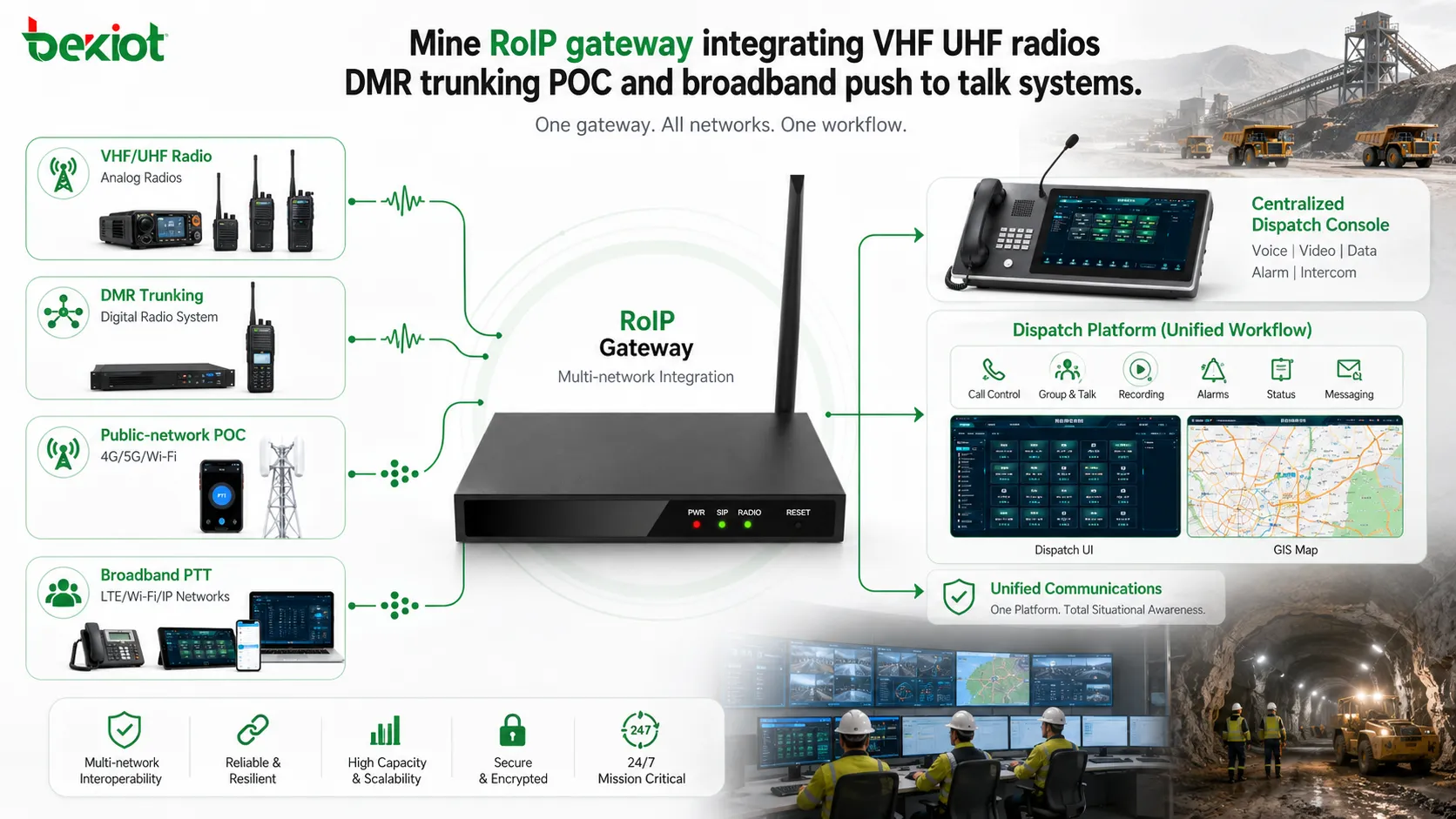

Puente de sistemas de radio a través de gateway RoIP

La comunicación por radio todavía se usa ampliamente en las minas porque es directa, familiar y adecuada para las operaciones de campo. Sin embargo, muchas empresas mineras ya tienen diferentes tipos de sistemas de radio, incluyendo radios VHF/UHF, sistemas troncales DMR de banda estrecha, radios POC de red pública y sistemas de pulsar para hablar de banda ancha.

Estos sistemas de radio suelen ser independientes entre sí. Sin integración, los operadores de despacho no pueden coordinar fácilmente diferentes grupos de radio desde una sola plataforma de comando. Un gateway RoIP resuelve este problema conectando diferentes canales de radio al sistema de despacho.

Después del acceso del gateway RoIP, diferentes sistemas de radio pueden ser gestionados a través de la consola de despacho. Los operadores pueden llamar a canales específicos, organizar grupos de radio, conectar usuarios de radio con terminales SIP y soportar comunicación entre sistemas. Esto mejora la coordinación de campo mientras protege la inversión en radio existente de la mina.

El valor clave de la integración del gateway RoIP no es reemplazar las radios existentes, sino hacer que los diferentes recursos de radio sean despachables, interoperables y más fáciles de gestionar.

Agregar video al flujo de trabajo de comando

Un sistema de comando y despacho de nueva generación no debe limitarse al audio. La capacidad de video es una de las características más importantes en los proyectos modernos de despacho de minas. Los operadores a menudo necesitan ver cámaras, verificar situaciones de campo, distribuir video y apoyar la toma de decisiones visual durante la producción o eventos de emergencia.

Mediante el despliegue de un gateway de acceso a video, el sistema puede conectarse con plataformas de vigilancia por video existentes. El gateway puede soportar la red GB28181 y convertir los recursos de video en acceso compatible con SIP para la plataforma de comunicación integrada.

Después de la integración, los terminales inteligentes pueden ver imágenes de cámaras, los operadores de despacho pueden distribuir recursos de video y el centro de comando puede soportar aplicaciones de video en vivo. Esto ayuda a la mina a combinar el despacho de voz, la vigilancia por video y la respuesta de campo en un proceso de comando más completo.

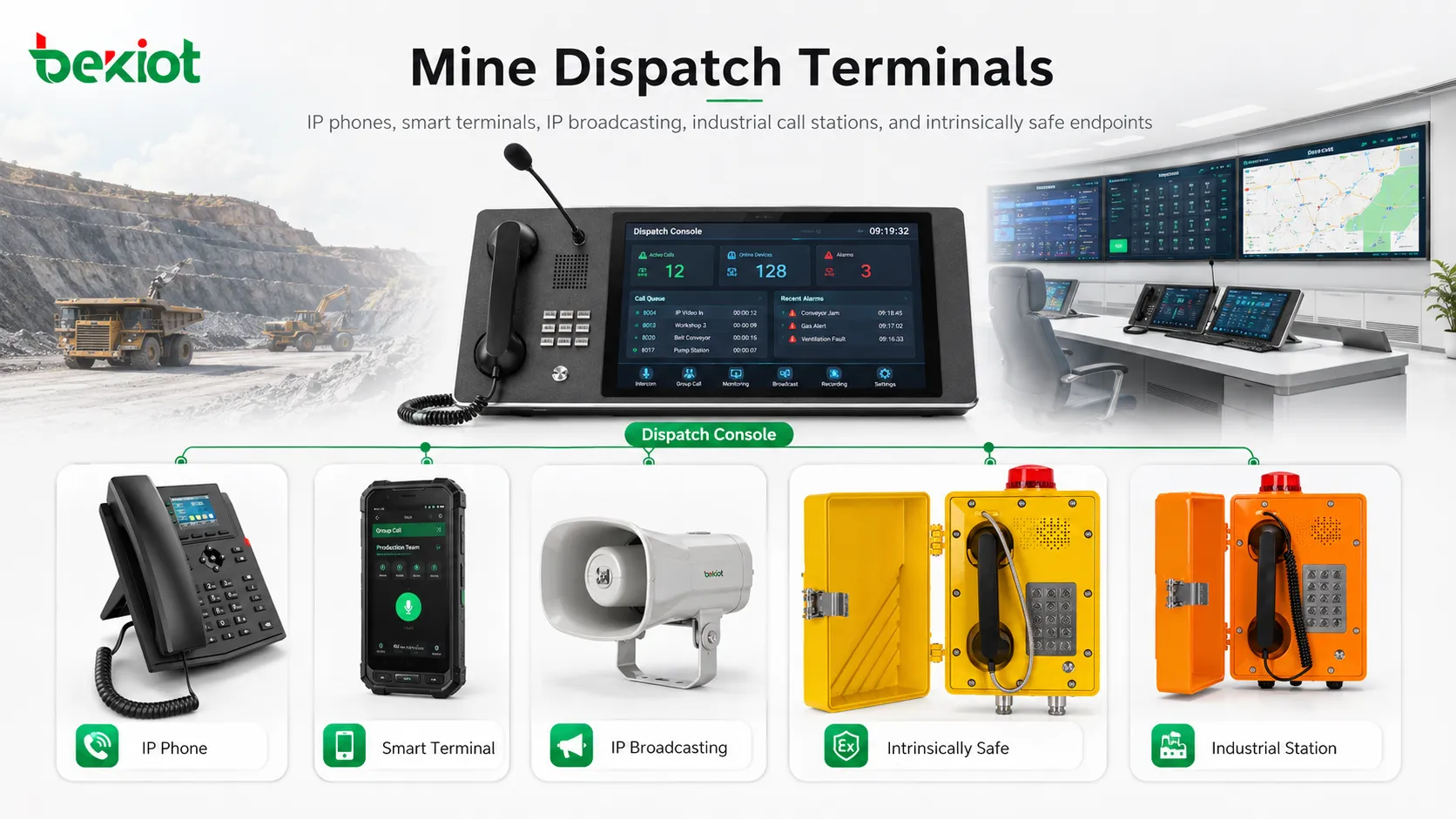

Terminales de campo para diferentes entornos mineros

Un sistema completo de comando y despacho para minas necesita dispositivos terminales adecuados. Estos pueden incluir terminales inteligentes, teléfonos IP, dispositivos de difusión IP, estaciones de llamada IP, consolas de despacho y puntos finales de comunicación industrial.

La selección de terminales debe coincidir con el entorno de campo. En áreas comunes de oficina o sala de control, los teléfonos IP estándar y los terminales inteligentes pueden ser suficientes. En entornos subterráneos, peligrosos, polvorientos, húmedos o con riesgo de explosión, el proyecto puede requerir teléfonos IP a prueba de explosiones o intrínsecamente seguros, estaciones de llamada industriales o terminales robustos.

Esto es especialmente importante en proyectos mineros porque diferentes áreas tienen diferentes requisitos de seguridad. Una buena disposición de terminales ayuda a garantizar que se pueda contactar rápidamente a los trabajadores, salas de control, estaciones de emergencia y equipos de campo cuando se necesite comunicación.

Composición típica del sistema

Una solución práctica de comando y despacho para minas se compone generalmente de la plataforma de comunicación integrada, el gateway telefónico, el gateway RoIP, el gateway de acceso a video, la consola de despacho y los terminales de campo. Estos componentes trabajan juntos para soportar la comunicación diaria, la respuesta a emergencias, la vigilancia visual y la coordinación multi-sistema.

Cómo funciona el sistema en las operaciones diarias

Durante la producción diaria, el centro de despacho puede usar la plataforma para llamar a los equipos de campo, coordinar trabajos de mantenimiento, difundir instrucciones, contactar grupos de radio y comunicarse con usuarios de oficina o externos. El sistema ayuda a reducir la necesidad de cambiar entre teléfonos, radios, plataformas de video y sistemas de difusión separados.

Para la programación de la producción, la plataforma puede soportar la comunicación entre salas de control, equipos subterráneos, trabajadores de superficie, personal de mantenimiento, personal de seguridad y departamentos de gestión. Para tareas de inspección, los operadores pueden combinar llamadas de voz, despacho por radio y visualización de cámaras para mejorar la eficiencia de la coordinación.

Cuando ocurre un problema de campo, el despachador puede contactar al equipo responsable, verificar los recursos de video, notificar al personal relacionado y registrar el proceso de comunicación. Esto hace que la gestión diaria sea más organizada y trazable.

Respuesta a emergencias y coordinación de seguridad

En escenarios de emergencia, la velocidad de comunicación y la fiabilidad del sistema son críticas. El centro de comando puede necesitar contactar al mismo tiempo a trabajadores subterráneos, equipos de rescate de superficie, grupos de radio, oficinas de guardia, apoyo externo y personal de gestión.

Con un sistema de despacho integrado, los operadores pueden usar despacho de voz, interconexión de radio, vinculación de video, difusión de emergencia y coordinación basada en SIG en un solo flujo de trabajo. Esto mejora la velocidad de respuesta y ayuda al centro de comando a comprender la situación con mayor claridad.

El sistema también soporta una mejor revisión posterior a los eventos. Los registros de comunicación, las acciones de despacho, la vinculación de video y los pasos de respuesta pueden ser revisados más tarde para mejorar los planes de emergencia y los procedimientos de gestión de seguridad.

Lógica de despliegue para proyectos mineros

El primer paso es investigar los recursos de comunicación existentes. El equipo del proyecto debe identificar los sistemas de radio actuales, las redes telefónicas, las plataformas de video, las ubicaciones de los terminales, las salas de control, los puntos de emergencia y los requisitos de comunicación subterránea.

El segundo paso es definir la arquitectura de integración. La plataforma de softswitch SIP debe usarse como núcleo, mientras que los gateways telefónicos, los gateways RoIP y los gateways de acceso a video deben agregarse según los sistemas que necesiten ser conectados.

El tercer paso es hacer coincidir los terminales con los entornos. Las áreas ordinarias pueden usar teléfonos IP estándar o terminales inteligentes, mientras que los entornos mineros especiales pueden requerir dispositivos de comunicación a prueba de explosiones, intrínsecamente seguros o robustos.

El cuarto paso es probar los flujos de trabajo prácticos. Las pruebas deben incluir llamadas IP, despacho por radio, acceso a la red telefónica, visualización de video, integración GB28181, conversión SIP, difusión, despacho SIG, comunicación de emergencia y estabilidad de los terminales.

Valor operativo para la gestión minera

El primer valor es la convergencia de comunicaciones. Múltiples sistemas, incluidos terminales SIP, redes telefónicas, radios, vigilancia por video, difusión IP y consolas de despacho, pueden conectarse en una sola plataforma de comando.

El segundo valor es una coordinación de campo más fuerte. Los despachadores pueden comunicarse con diferentes equipos y dispositivos desde una sola interfaz, mejorando la eficiencia de la programación de la producción, la inspección, el mantenimiento y la respuesta a emergencias.

El tercer valor es la expansión flexible. Una mina puede comenzar con un despacho de voz básico y agregar gradualmente integración de radio, acceso a video, despacho SIG, difusión IP o más terminales de campo a medida que se desarrolla el proyecto.

El cuarto valor es la mejora de la seguridad. La verificación visual, la interconexión de radio, las llamadas de emergencia y los terminales de campo adecuados ayudan a construir un sistema de comunicación minero más receptivo y confiable.

Para proyectos mineros que necesitan voz, video, acceso RoIP, terminales SIP, difusión y comunicación de emergencia integrados, Becke Telcom puede proporcionar soporte de productos adecuado y adaptación de soluciones según el entorno del sitio y el flujo de trabajo de despacho.

Preguntas frecuentes

¿Puede una mina mantener sus sistemas de radio existentes al construir una nueva plataforma de despacho?

Sí. Las radios VHF/UHF existentes, los sistemas DMR, los POC de red pública o los sistemas de pulsar para hablar de banda ancha a menudo se pueden conectar a través de gateways RoIP, permitiéndoles trabajar con la nueva plataforma de despacho.

¿Por qué es importante GB28181 para la integración de video?

GB28181 se usa comúnmente para la interconexión de plataformas de video. En un proyecto de despacho de minas, ayuda a conectar las plataformas de vigilancia por video con el sistema de comando para que los operadores puedan ver y distribuir los recursos de cámara más fácilmente.

¿Cuándo se deben usar terminales intrínsecamente seguros?

Los terminales intrínsecamente seguros deben considerarse en áreas donde puedan existir gases explosivos, polvo o condiciones ambientales peligrosas. El tipo de terminal debe seguir los requisitos de seguridad de la mina y las especificaciones del proyecto.

¿Se puede incluir la difusión IP en el mismo sistema?

Sí. La difusión IP se puede conectar como parte del flujo de trabajo de comunicación y notificación de emergencia, ayudando al centro de comando a enviar anuncios, advertencias o mensajes de evacuación a áreas específicas.

¿Cuál es el punto de aceptación más importante para este tipo de proyecto?

El punto de aceptación más importante es si el sistema soporta flujos de trabajo reales: las llamadas, el despacho por radio, el acceso telefónico, la visualización de video, la notificación de emergencia, la comunicación con terminales y la coordinación del operador deben funcionar juntos sin problemas.
