Los circuitos resonantes LC se encuentran entre los componentes básicos de selección de frecuencia más importantes en electrónica. Al combinar una bobina y un condensador, los ingenieros pueden crear una red que almacena energía, la intercambia entre campos magnéticos y eléctricos, y responde fuertemente alrededor de una frecuencia específica. Este comportamiento hace que los circuitos LC sean esenciales en sistemas de radiofrecuencia, filtros analógicos, osciladores, redes de adaptación de impedancia y muchos diseños de detección y acondicionamiento de señales.

Aunque la teoría básica es elegante, los circuitos resonantes LC prácticos nunca son completamente ideales. Las bobinas reales tienen resistencia de bobinado, los condensadores reales tienen pérdidas dieléctricas, y las pistas de PCB introducen inductancia y capacitancia parásitas. Como resultado, la resonancia en el hardware real está determinada no solo por los valores nominales de L y C, sino también por el factor Q, la carga, la tolerancia de los componentes, la deriva térmica y la calidad del diseño. Por lo tanto, un artículo técnico útil debe cubrir tanto el principio como la implementación.

¿Qué es un Circuito Resonante LC?

Un circuito resonante LC es una red eléctrica construida alrededor de una bobina (L) y un condensador (C). Estos dos componentes pasivos interactúan de una manera distintiva. El condensador almacena energía en un campo eléctrico, mientras que la bobina almacena energía en un campo magnético. Cuando se conectan juntos, pueden transferir energía de un lado a otro, creando una respuesta resonante a una frecuencia particular.

Esa frecuencia especial se llama frecuencia de resonancia. En resonancia, la reactancia inductiva y la reactancia capacitiva son iguales en magnitud y de efecto opuesto. En teoría, los componentes reactivos se cancelan entre sí, dejando que la red esté dominada por su comportamiento resistivo. En la práctica, la respuesta exacta depende de si el circuito está configurado en serie o en paralelo, y de cuánta pérdida está presente en el sistema real.

En términos simples, la resonancia ocurre cuando la bobina y el condensador se "equilibran" entre sí en una frecuencia más fuertemente que en cualquier otro punto del rango de operación del circuito.

El Principio de Funcionamiento de la Resonancia LC

Intercambio de Energía entre Campos Eléctricos y Magnéticos

El principio de funcionamiento de un circuito resonante LC comienza con el almacenamiento de energía. Cuando se carga un condensador, almacena energía en un campo eléctrico. Cuando la corriente fluye a través de una bobina, la bobina almacena energía en un campo magnético. En una red LC ideal sin pérdidas, la energía se mueve repetidamente del condensador a la bobina y viceversa.

Este intercambio periódico produce oscilación. A medida que el condensador se descarga, la corriente aumenta a través de la bobina y crea un campo magnético. Cuando el campo magnético colapsa, impulsa la corriente hacia adelante y carga el condensador con polaridad opuesta. El resultado es un ciclo repetitivo cuya frecuencia está determinada por los valores de L y C.

Es por eso que los circuitos LC a menudo se denominan circuitos resonantes o tanque. No solo pasan corriente como las redes pasivas ordinarias. En cambio, exhiben un comportamiento de frecuencia natural que puede usarse para seleccionar, rechazar o generar señales de manera controlada y predecible.

La Fórmula de la Frecuencia de Resonancia

La ecuación más conocida en la teoría de circuitos LC es la fórmula de la frecuencia de resonancia. Muestra que la frecuencia de resonancia depende tanto de la inductancia como de la capacitancia, no solo de uno de los elementos. Cuando la inductancia aumenta, la frecuencia de resonancia disminuye. Cuando la capacitancia aumenta, la frecuencia de resonancia también disminuye.

La expresión estándar se escribe de la siguiente manera:

f = 1 / (2π√LC)

Esta fórmula suele ser el punto de partida para el trabajo de diseño. Sin embargo, los ingenieros deben recordar que describe el punto de resonancia ideal. En circuitos reales, la resistencia parásita, la capacitancia parásita y la interacción de carga pueden desplazar la resonancia medida real lejos del valor puramente calculado.

Por Qué es Importante la Resonancia en Electrónica

La resonancia es importante porque le da a un circuito selectividad de frecuencia. En lugar de reaccionar igualmente a todas las frecuencias, una red LC muestra una fuerte preferencia alrededor de una banda estrecha. Esta característica es especialmente valiosa en sistemas de comunicación, donde las señales deben separarse, filtrarse, amplificarse o generarse en frecuencias precisas.

En los receptores de radio, la resonancia ayuda a aislar un canal de muchos otros. En los osciladores, ayuda a definir la frecuencia de oscilación. En los filtros, agudiza el comportamiento de la banda de paso o de la banda de rechazo. En las redes de adaptación, ayuda a transformar la impedancia para que la transferencia de potencia sea más eficiente en una frecuencia de operación objetivo.

Circuitos Resonantes LC en Serie y Paralelo

Circuitos Resonantes en Serie

En un circuito resonante LC en serie, la bobina y el condensador están conectados en la misma trayectoria de corriente. A frecuencias alejadas de la resonancia, el circuito presenta una reactancia significativa y limita el flujo de corriente. En resonancia, la reactancia inductiva y la reactancia capacitiva se cancelan entre sí, haciendo que la impedancia total caiga a un valor mínimo.

Debido a que la impedancia se vuelve muy baja en el punto de resonancia, la corriente alcanza su valor máximo para un voltaje de fuente dado. Es por eso que la resonancia en serie a menudo se asocia con un fuerte efecto de paso en la frecuencia objetivo. Es útil en estructuras de paso de banda, etapas de sintonía y aplicaciones donde una frecuencia seleccionada necesita ser aceptada eficientemente.

Un punto práctico importante es que un circuito resonante en serie puede crear grandes voltajes a través de la bobina y el condensador individuales incluso cuando el voltaje de fuente es moderado. Por lo tanto, los diseñadores deben considerar la tensión de los componentes, el comportamiento térmico y los márgenes de seguridad durante la implementación.

Circuitos Resonantes en Paralelo

En un circuito LC en paralelo, la bobina y el condensador están conectados en paralelo a través de la entrada o a través de parte de una red más grande. En resonancia, las corrientes de rama a través de L y C pueden ser grandes, pero desde la perspectiva de la fuente, la impedancia de entrada se vuelve alta. Esto hace que el circuito se comporte de manera muy diferente al caso en serie.

Debido a que la impedancia de entrada aumenta bruscamente en resonancia, un circuito resonante en paralelo se usa a menudo cuando una frecuencia seleccionada debe ser bloqueada, sostenida o enfatizada en una forma de alta impedancia. Esta configuración es común en tanques de osciladores, cargas sintonizadas de RF y etapas de filtrado selectivo.

La resonancia en paralelo es especialmente importante en el diseño práctico de osciladores porque la red puede almacenar energía de manera eficiente mientras presenta una carga resonante útil al dispositivo activo. Aun así, su comportamiento en el mundo real sigue estando determinado por la resistencia de la bobina, la pérdida del condensador y la carga de los circuitos circundantes.

Parámetros Clave de Diseño en Circuitos Resonantes LC

Selección de Inductancia y Capacitancia

El primer paso de diseño es definir la frecuencia de resonancia objetivo y luego elegir valores adecuados de L y C. Muchas combinaciones pueden satisfacer la misma fórmula de resonancia, pero no todas son igualmente prácticas. El diseñador debe equilibrar el tamaño físico, la disponibilidad de piezas, las características de pérdida, la clasificación de corriente, la clasificación de voltaje y el costo.

Para aplicaciones de baja frecuencia, pueden requerirse valores de inductancia o capacitancia más grandes, lo que puede aumentar el tamaño del componente y la pérdida parásita. Para diseños de alta frecuencia, se utilizan valores de componentes más pequeños, pero los parásitos se vuelven mucho más significativos y pueden dominar el comportamiento si el diseño no está estrictamente controlado.

Por lo tanto, no es suficiente calcular un par matemáticamente correcto de valores de L y C. Un proceso de diseño robusto compara múltiples combinaciones y selecciona la que proporciona el mejor equilibrio entre precisión de resonancia, capacidad de fabricación y estabilidad.

Factor de Calidad y Ancho de Banda

El factor de calidad, o Q, es uno de los indicadores más importantes del rendimiento de un circuito resonante. Refleja la eficiencia con la que el circuito almacena energía en relación con la cantidad de energía que pierde durante cada ciclo. Un circuito con Q alto tiene menor amortiguamiento, mayor selectividad y un ancho de banda más estrecho. Un circuito con Q bajo tiene un amortiguamiento más pesado y una respuesta más amplia.

El ancho de banda y la Q están estrechamente relacionados. Cuando Q aumenta, el pico resonante se vuelve más selectivo y la banda de frecuencia utilizable se vuelve más estrecha. Esto puede ser deseable en receptores o filtros de banda estrecha, pero puede crear una mayor sensibilidad a la tolerancia de las piezas y a la temperatura. Un diseño con Q más bajo puede ser más fácil de estabilizar pero menos selectivo.

En ingeniería práctica, la Q no es solo una propiedad a nivel de circuito. También depende de la calidad de la bobina, la pérdida del condensador, la estructura de la PCB y la fuente y carga conectadas a la red resonante. Es por eso que la Q medida a menudo difiere de la Q teórica derivada de ecuaciones ideales.

Resistencia y Amortiguamiento

Ningún circuito LC real es completamente sin pérdidas. Las bobinas tienen resistencia de cobre y pérdidas relacionadas con el núcleo, mientras que los condensadores incluyen resistencia serie equivalente y disipación dieléctrica. Estos efectos resistivos convierten la energía almacenada en calor y reducen la nitidez de la respuesta resonante.

El amortiguamiento determina si la oscilación decae rápidamente, lentamente o solo puede mantenerse con la ayuda de un dispositivo activo. En redes resonantes pasivas, el amortiguamiento ensancha la respuesta y reduce la magnitud del pico. En sistemas de osciladores activos, el amortiguamiento debe ser compensado por la ganancia si se requiere oscilación continua.

Debido a que la resistencia siempre está presente en algún lugar del sistema, los circuitos LC prácticos a menudo se entienden mejor como redes RLC resonantes. Esta visión más amplia es esencial cuando se analiza el rendimiento real en lugar de confiar solo en el comportamiento idealizado de los libros de texto.

Cómo Diseñar un Circuito Resonante LC

Paso 1: Definir el Objetivo Funcional

Todo buen circuito resonante comienza con un objetivo claro. El objetivo de diseño puede ser la selección de señales, la oscilación, el filtrado, la adaptación, la detección o la supresión de ruido. La aplicación determina no solo la frecuencia objetivo, sino también el ancho de banda requerido, la pérdida de inserción, el manejo de voltaje y la estabilidad ambiental.

Por ejemplo, un circuito sintonizado de frente de RF y un generador de señales de laboratorio pueden operar a frecuencias similares pero tener prioridades de diseño muy diferentes. Uno puede requerir una fuerte selectividad y un factor de forma compacto, mientras que el otro puede priorizar la estabilidad de frecuencia, el rango de ajuste y la accesibilidad de medición.

Paso 2: Calcular los Valores Iniciales de los Componentes

Una vez que se conoce la frecuencia objetivo, el diseñador puede elegir L o C como punto de partida y calcular el valor complementario. Esto produce un candidato de diseño inicial. En esta etapa, ya se deben considerar las series de componentes estándar, las clases de tolerancia y las opciones de empaquetado prácticas para evitar elecciones teóricas poco realistas.

Es una buena práctica comparar varias combinaciones cercanas en lugar de fijar la primera respuesta matemáticamente correcta. Un valor de inductancia ligeramente diferente emparejado con un condensador diferente puede proporcionar una mejor Q, mejores opciones de abastecimiento o un mejor rendimiento de tolerancia en la producción.

Paso 3: Evaluar los Parásitos del Mundo Real

Después del cálculo inicial, el siguiente paso es evaluar los efectos no ideales. La longitud de la pista de PCB, la estructura del cable del componente, la geometría del conector, la disposición del blindaje y los planos de tierra cercanos pueden afectar la inductancia y capacitancia efectivas que ve el circuito. En diseños de alta frecuencia, estos factores pueden desplazar significativamente la resonancia.

Los elementos parásitos también pueden crear rutas de acoplamiento no deseadas o puntos resonantes adicionales. Esta es una de las razones por las que las mediciones de prototipos a veces difieren de los resultados de simulación cuando el modelo es demasiado ideal. Por lo tanto, los diseñadores deben incluir la resistencia serie equivalente, la capacitancia parásita y las condiciones realistas de fuente/carga en el proceso de revisión del diseño.

Paso 4: Simular y Prototipar

La simulación ayuda a predecir la frecuencia de resonancia, el ancho de banda, la respuesta máxima, el comportamiento de impedancia y la sensibilidad a la tolerancia antes de construir el hardware. Las herramientas basadas en SPICE son especialmente útiles para comparar valores de componentes candidatos y para ver cómo se comporta la red cuando se incluyen resistencia real y condiciones de carga.

Aun así, la simulación no sustituye a las pruebas físicas. Las mediciones de prototipos siguen siendo esenciales porque los componentes reales, la variación de ensamblaje y los efectos del dispositivo de prueba a menudo cambian la respuesta final. Se utilizan comúnmente condensadores ajustables, elementos de recorte o revisiones controladas del diseño para ajustar el diseño final después de las pruebas.

Una frecuencia de resonancia calculada es solo el comienzo. Un diseño resonante estable es el resultado del trabajo conjunto de cálculo, simulación, disciplina de diseño y medición.

Aplicaciones de los Circuitos Resonantes LC

Sintonización de RF y Selección de Señales

Una de las aplicaciones más conocidas de la resonancia LC es la sintonización de radiofrecuencia. Un circuito resonante bien diseñado puede favorecer un canal o una banda de frecuencia estrecha mientras atenúa las señales vecinas. Esta selectividad es fundamental en receptores, sintonizadores y circuitos de acondicionamiento de señales de entrada.

Debido a que las aplicaciones de sintonía a menudo exigen ventanas de frecuencia estrechas, los componentes con Q alta y el blindaje cuidadoso se vuelven especialmente importantes. Incluso pequeños cambios parásitos pueden afectar la precisión del canal, especialmente cuando la frecuencia de operación sube al rango de RF.

Osciladores y Generación de Frecuencia

Los circuitos tanque LC se utilizan ampliamente en osciladores sinusoidales, incluyendo topologías comunes como los diseños Colpitts y Hartley. En estos sistemas, la red resonante determina la frecuencia de oscilación, mientras que el dispositivo activo restaura la energía perdida en cada ciclo. Sin esa compensación activa, la oscilación natural decaería debido al amortiguamiento.

Las aplicaciones de osciladores ponen un fuerte énfasis en la estabilidad. La deriva de frecuencia causada por la temperatura, la variación de la fuente de alimentación y los parásitos puede afectar directamente la calidad de la salida. Por esa razón, las redes LC orientadas a osciladores generalmente exigen una mejor calidad de componentes y un control de diseño más estricto que los circuitos de demostración simples.

Filtros y Adaptación de Impedancia

Los elementos resonantes LC también son esenciales en filtros analógicos y redes de adaptación de impedancia. En los filtros, ayudan a definir bandas de paso y bandas de rechazo con un comportamiento mucho más nítido que el que podría proporcionar un simple divisor resistivo. En las redes de adaptación, se utilizan para transformar la impedancia para que la transferencia de energía mejore en una frecuencia de operación elegida.

Esto es especialmente valioso en transmisores de RF, receptores, interfaces de antena y sistemas de transferencia de potencia. Sin embargo, el rendimiento de la adaptación siempre depende de la frecuencia, lo que significa que el diseñador debe entender la resonancia no como una solución universal, sino como una herramienta específica para una banda de operación determinada.

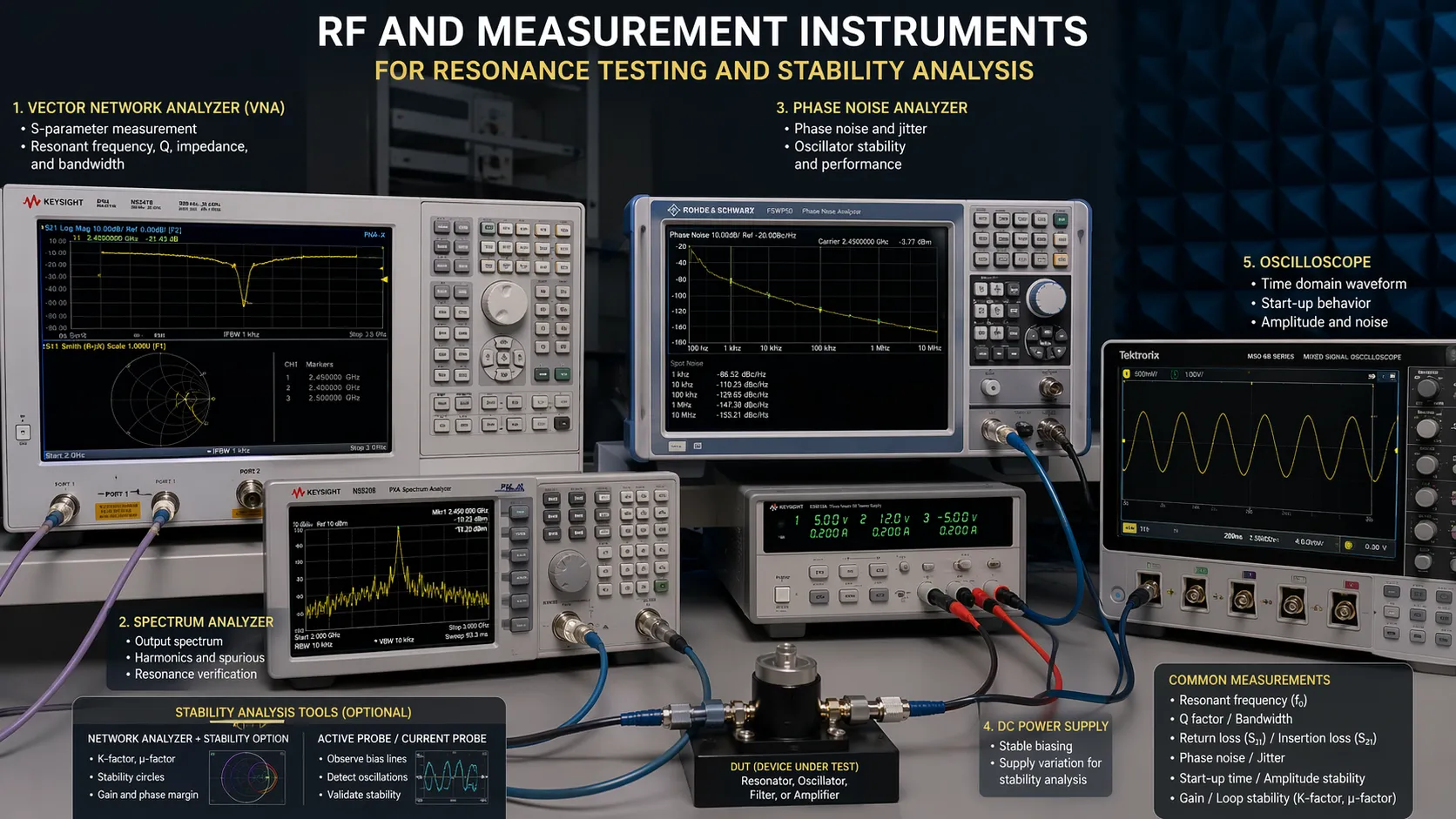

Análisis de Estabilidad de Circuitos Resonantes LC

Tolerancia de Componentes y Variación de Fabricación

Una de las primeras amenazas a la estabilidad es la tolerancia de los componentes. Las bobinas y condensadores reales no vienen con valores exactos. La variación de fabricación significa que los valores reales de L y C pueden diferir de la especificación nominal, y esas diferencias cambian directamente la frecuencia de resonancia.

En circuitos de respuesta amplia, este desplazamiento puede ser aceptable. Sin embargo, en sistemas de banda estrecha o críticos en frecuencia, incluso un pequeño error porcentual puede ser importante. Es por eso que los diseños resonantes estables a menudo utilizan componentes con tolerancias más ajustadas o proporcionan un método de ajuste durante la calibración.

Deriva Térmica y Efectos Ambientales

Los cambios de temperatura pueden alterar tanto la inductancia como la capacitancia. Algunos materiales magnéticos varían con la temperatura, y algunos dieléctricos de condensadores son más sensibles a la temperatura que otros. A medida que el entorno cambia, la frecuencia de resonancia puede desviarse de su valor previsto, especialmente en osciladores de precisión y circuitos de RF.

La estabilidad ambiental no se limita solo a la temperatura. La humedad, la vibración, la tensión mecánica y las condiciones de la carcasa también pueden afectar el rendimiento real. En ingeniería práctica, la resonancia estable depende no solo del esquema, sino también del entorno operativo y la estrategia de empaquetado.

Efectos de Carga y Acoplamiento

Un circuito resonante LC rara vez opera de forma aislada. Normalmente está conectado a una fuente, un amplificador siguiente, un instrumento de medición u otra etapa resonante. Estas conexiones externas cargan el circuito y cambian la Q efectiva, el ancho de banda y, a veces, incluso la frecuencia de resonancia aparente.

La carga es especialmente importante durante la medición. Una sonda, un cable o una entrada de instrumento pueden alterar sin querer el circuito bajo prueba, haciendo que la resonancia medida sea diferente del comportamiento interno sin carga. Por lo tanto, una buena práctica de ingeniería incluye la conciencia de la medición como parte del análisis de estabilidad.

Elementos Parásitos y Sensibilidad del Diseño

La resistencia parásita, la capacitancia parásita y el acoplamiento inductivo no deseado se encuentran entre las razones más comunes por las que los circuitos LC prácticos se comportan de manera diferente a los cálculos de primera pasada. A bajas y medias frecuencias, estos efectos pueden ser modestos. A frecuencias más altas, pueden convertirse en una parte definitoria del comportamiento del circuito.

Por lo tanto, la disciplina de diseño es central para la estabilidad. Trayectorias de retorno cortas, una conexión a tierra sensata, una colocación compacta, una geometría de pista controlada y un blindaje bien pensado ayudan a preservar la respuesta resonante prevista. En muchos diseños de RF, la disposición física es casi tan importante como la corrección del esquema.

Prácticas de Diseño para una Mejor Estabilidad

Los circuitos resonantes LC estables se construyen mediante un diseño disciplinado, no solo mediante cálculos. Las bobinas con Q alta, los condensadores de bajas pérdidas, los componentes de tolerancia ajustada, el diseño compacto y el blindaje adecuado contribuyen directamente a una mejor estabilidad de frecuencia y a un rendimiento más predecible.

También es aconsejable reducir la carga innecesaria, evaluar el comportamiento térmico temprano y verificar la resonancia utilizando tanto simulación como medición en banco. En diseños exigentes, la reducción de la clasificación de los componentes, los materiales controlados y las provisiones de ajuste pueden marcar la diferencia entre un circuito teóricamente correcto y un producto final fiable.

Los circuitos resonantes LC más fiables no solo están sintonizados a la frecuencia correcta; están diseñados para permanecer allí en condiciones operativas reales.

Conclusión

Los circuitos resonantes LC siguen siendo esenciales porque proporcionan una forma precisa y eficiente de dar forma al comportamiento de la frecuencia en los sistemas electrónicos. Su principio fundamental se basa en el intercambio de energía entre una bobina y un condensador, pero el diseño exitoso depende de mucho más que la fórmula de resonancia sola. La topología en serie y paralelo, el factor Q, la pérdida, el ancho de banda, la tolerancia, la deriva térmica, la carga y los parásitos influyen en el rendimiento final.

Ya sea que el objetivo sea la sintonización de RF, la oscilación, el filtrado o la adaptación de impedancia, los ingenieros deben equilibrar la teoría con la medición y el análisis de estabilidad. Un diseño resonante LC sólido no solo es matemáticamente correcto, sino también robusto en hardware, consistente en operación y adecuado para las demandas de su aplicación real.

FAQ

¿Cuál es el propósito principal de un circuito resonante LC?

El propósito principal es crear una fuerte respuesta selectiva en frecuencia. Los circuitos resonantes LC se utilizan para pasar, rechazar, generar o dar forma a señales alrededor de una frecuencia elegida en filtros, osciladores, sintonizadores y redes de adaptación.

¿Cuál es la diferencia entre resonancia en serie y en paralelo?

En un circuito resonante en serie, la impedancia se vuelve mínima en resonancia y la corriente alcanza un máximo. En un circuito resonante en paralelo, la impedancia de entrada se vuelve alta en resonancia, lo que hace que el circuito sea útil en circuitos tanque, cargas sintonizadas y redes de frecuencia selectivas.

¿Por qué es importante el factor Q en el diseño de circuitos LC?

El factor Q muestra la eficacia con la que el circuito resonante almacena energía en comparación con la cantidad que pierde. Una Q más alta significa una selectividad más aguda y un ancho de banda más estrecho, mientras que una Q más baja significa una respuesta más amplia y un mayor amortiguamiento.

¿Qué causa que la resonancia se vuelva inestable?

Las causas comunes incluyen la tolerancia de los componentes, la deriva térmica, la capacitancia o inductancia parásita, la pérdida resistiva, un diseño deficiente de la PCB y la carga de etapas conectadas o equipos de medición.

¿Siguen siendo importantes los circuitos resonantes LC en la electrónica moderna?

Sí. Siguen siendo ampliamente utilizados en electrónica de RF, sistemas de comunicación, osciladores, filtros analógicos, redes de adaptación y muchos tipos de hardware de detección y procesamiento de señales.
