Un detector de gas reporta una fuga cerca del Parque de Tanques 2. Los trabajadores dentro del área afectada necesitan instrucciones inmediatas, el personal en la zona de carga adyacente puede necesitar prepararse para la evacuación, y los empleados en edificios distantes aún no necesitan ser interrumpidos.
La sala de control debe convertir esa alarma en un mensaje de voz claro y entregarlo en las ubicaciones correctas. Si la fuga se extiende o una ruta de evacuación deja de estar disponible, el operador debe poder cambiar el mensaje, ampliar el área de transmisión y coordinar con el personal en el lugar.
Becke Telcom aborda este proceso a través de un sistema de transmisión de emergencia basado en SIP que conecta entradas de alarma, gestión de transmisiones, micrófonos de megafonía, consolas de despacho, amplificadores y altavoces de campo. En lugar de tratar estos dispositivos como productos separados, el sistema los organiza en torno a la forma en que se detecta, comunica y gestiona un incidente.
La misma infraestructura se puede utilizar para avisos de producción, recordatorios de mantenimiento y anuncios programados. Cuando se activa una fuente de emergencia, las prioridades predefinidas interrumpen el audio de nivel inferior y convierten el mensaje de emergencia en la tarea activa.
Solución relacionada: Sistema de Megafonía y Transmisión de Emergencia SIP

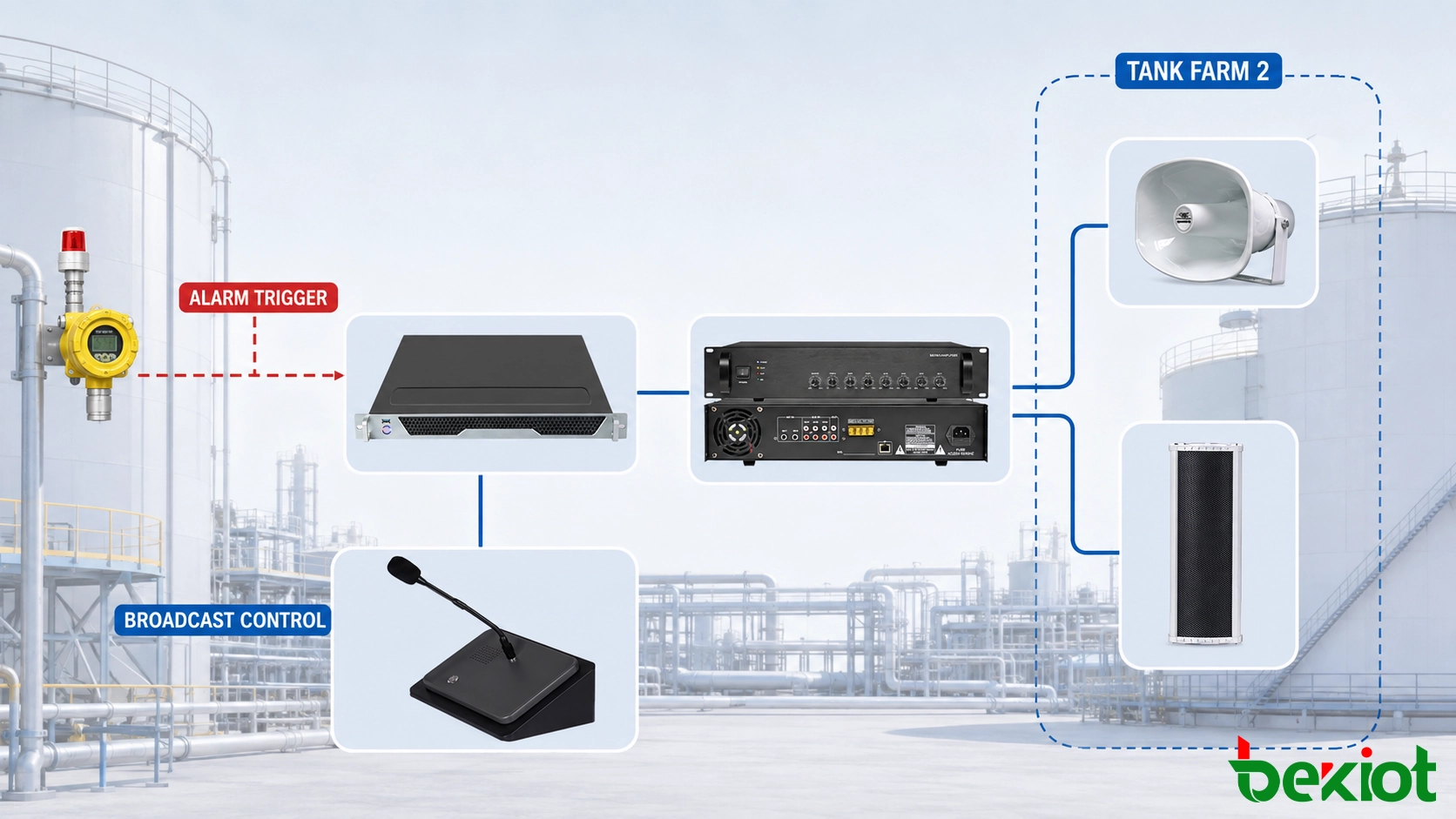

Flujo de trabajo de alarma a voz
Una transmisión de emergencia comienza con una fuente de evento conocida. Puede ser un contacto de alarma de incendio, detector de gas, controlador de equipo, botón de pánico o comando de un operador autorizado. Cada fuente necesita una identidad clara para que la plataforma pueda asociarla con el sitio, área y regla de respuesta correctos.
En el ejemplo del Parque de Tanques 2, la alarma debe llegar como un evento reconocible como "Detección de Gas TF2", en lugar de un número de entrada inexplicable. El enlace configurado identifica las primeras zonas de transmisión, selecciona el mensaje apropiado y aplica la prioridad requerida.
Si el mensaje comienza automáticamente o espera la confirmación del operador depende del plan de causa y efecto del sitio. Una señal de gas confirmada puede activar inmediatamente una advertencia local, mientras que una alarma de equipo de menor confianza puede aparecer primero en la interfaz de la sala de control para su evaluación.
Una vez que comienza la transmisión, la secuencia inicial puede incluir:
-
La entrada de alarma reporta el evento y su ubicación de origen.
-
La plataforma coincide la entrada con una regla de respuesta configurada.
-
Se asigna una advertencia de gas pregrabada al Parque de Tanques 2.
-
Se interrumpe el audio de rutina en esa zona.
-
La advertencia se envía a través de la ruta de audio configurada.
-
La sala de control recibe el evento y el estado de la transmisión.
El despachador sigue involucrado después de la acción automática. Desde la posición de control, el operador puede repetir el mensaje, agregar el área de carga, hacer un anuncio en vivo o detener una transmisión incorrecta según los permisos asignados.
Control y ruta de audio
La disposición del equipo depende del diseño del sitio y su infraestructura de audio existente. Una instalación compacta puede usar un micrófono de megafonía y varios altavoces SIP. Una planta más grande puede combinar gestión central, múltiples puestos de operador, amplificadores de red, pasarelas de megafonía y diferentes tipos de altavoces de campo.
En un despliegue de Becke Telcom, los productos se pueden organizar por responsabilidad operativa en lugar de colocarlos en un paquete fijo. La plataforma de transmisión gestiona reglas y zonas; los terminales de operador inician o toman el control de una transmisión; los dispositivos de audio entregan el mensaje en cada área.
| Posición en el sistema | Equipo típico | Rol operativo |
|---|---|---|
| Capa de gestión | Servidor de transmisión y software de gestión | Mantiene zonas, usuarios, prioridades, mensajes, horarios y reglas de eventos |
| Puesto de megafonía | Micrófono de megafonía PA GP600V | Selecciona zonas y realiza anuncios de voz en vivo |
| Puesto de sala de control | Consola de megafonía y despacho IP DSC-173 | Combina el control de megafonía con operaciones de llamada y despacho |
| Distribución de audio en red | Pasarela de megafonía SIP o amplificador IP | Enruta audio de red a entradas de amplificador compatibles o circuitos de altavoces pasivos |
| Amplificación local | Amplificador SIP PA-BGS-60W o PA-W120W | Proporciona potencia de audio para altavoces asignados a un edificio o zona operativa |
| Audio de campo | Altavoz SIP tipo bocina, columna, colgante o de techo | Entrega el anuncio al personal en el área cubierta |
| Advertencia de campo | Dispositivo de alarma audible y visual | Añade advertencia visual y tonal donde la voz por sí sola puede ser insuficiente |
Puntos finales SIP directos
Un altavoz SIP o amplificador de red se puede registrar como un punto final direccionable. La plataforma puede asignarlo a una o más zonas con nombre y enviar audio a través de la red IP. Este método es útil para edificios nuevos, áreas remotas y proyectos que requieren una gestión flexible de zonas.
Acceso basado en pasarela
Los amplificadores existentes y los circuitos de altavoces pasivos pueden conservarse cuando su estado y características eléctricas cumplen con los requisitos del proyecto. Una pasarela de megafonía SIP proporciona la interfaz de audio entre la plataforma de red y la entrada de PA convencional.
La reutilización debe confirmarse verificando las entradas del amplificador, cargas de altavoces, estado del cable, calidad de audio y requisitos de monitoreo. Conectar un amplificador antiguo a una pasarela de red no corrige la cobertura débil o el cableado de campo dañado.
Equipo de campo
La misma planta puede requerir varios tipos de altavoces. Las oficinas pueden usar altavoces de techo o de pared, los talleres pueden necesitar altavoces tipo bocina, y las áreas exteriores largas pueden usar altavoces columna resistentes a la intemperie. Las zonas peligrosas requieren equipos seleccionados para las condiciones ambientales y de certificación aplicables.
En la interfaz del operador, estos diferentes dispositivos se presentan como nombres operativos como "Parque de Tanques 2", "Área de Carga" y "Punto de Reunión Norte". El despachador no necesita identificar un canal de amplificador o una dirección IP antes de emitir una advertencia.
Lógica de zona y mensaje
Las zonas de transmisión deben seguir el plan de respuesta a emergencias en lugar de la conveniencia del cableado de los altavoces. Los edificios, unidades de producción, áreas peligrosas, rutas de evacuación y puntos de reunión necesitan nombres claros que sean consistentes en toda la plataforma de transmisión, los planos del sitio y los procedimientos de la sala de control.
El Parque de Tanques 2 puede contener varios circuitos de altavoces, pero el operador puede gestionarlos como una zona funcional. La carretera de carga cercana puede permanecer separada para que reciba una advertencia de preparación sin recibir inmediatamente la misma orden de evacuación.
| Etapa del incidente | Área de transmisión | Mensaje | Acción del operador |
|---|---|---|---|
| Detección inicial de gas | Parque de Tanques 2 | Detenga el trabajo y espere instrucciones | Verifique la fuente de la alarma y contacte el área |
| Fuga confirmada | Parque de Tanques 2 y carretera de carga | Salga por la ruta designada | Agregue zonas adyacentes y notifique a los respondedores |
| Incidente en expansión | Áreas a favor del viento | Evacue o refúgiese según el plan del sitio | Seleccione zonas según las condiciones actuales |
| Escalada en todo el sitio | Todas las áreas requeridas | Instrucciones de emergencia para toda la planta | Tome el control en vivo y coordine la respuesta |
Control de prioridad
La megafonía de rutina, la reproducción programada y la comunicación de emergencia pueden compartir los mismos altavoces de campo. La prioridad configurada decide qué fuente se escucha cuando las tareas se superponen.
El habla en vivo de emergencia puede colocarse por encima de las advertencias pregrabadas cuando el operador necesita corregir una ruta de evacuación o proporcionar instrucciones cambiantes. Ambas deben tener prioridad sobre los anuncios de rutina y el audio de fondo. El orden final debe coincidir con el procedimiento operativo aprobado.
Las pruebas de prioridad deben usar más de una fuente activa. Los ingenieros deben confirmar que el mensaje de emergencia interrumpe el audio de nivel inferior en la zona seleccionada, que las zonas no relacionadas se comportan como se espera y que el contenido interrumpido no se reinicia inesperadamente.
Diseño del mensaje
Una advertencia pregrabada debe identificar la ubicación afectada, indicar la acción requerida y evitar explicaciones que retrasen la instrucción. "Gas detectado en el Parque de Tanques 2. Detenga el trabajo y salga por la carretera de acceso este" es más útil que un mensaje general que solo indica que ha ocurrido una emergencia.
Cuando se requieren varios idiomas, el orden de reproducción y el número de repeticiones deben definirse con anticipación. Una secuencia larga puede retrasar la instrucción para los grupos de idiomas posteriores, por lo que la redacción debe ser concisa.
Comando en vivo y retroalimentación
Un mensaje pregrabado maneja la primera instrucción conocida, pero la sala de control puede necesitar cambiar la respuesta en cuestión de minutos. La dirección del viento puede cambiar, una salida puede estar bloqueada o el incidente puede extenderse a otra área operativa.
A través de una consola de despacho o micrófono de megafonía, el operador puede seleccionar zonas adicionales y hacer un anuncio en vivo. Si la carretera de acceso este se vuelve insegura, el despachador puede interrumpir el mensaje de evacuación grabado y dirigir al personal hacia el punto de reunión oeste.
La llamada en vivo debe llegar solo a las zonas seleccionadas por el operador. La transmisión a todas las zonas sigue estando disponible para eventos en todo el sitio, pero no debe ser la respuesta predeterminada para cada alarma.
Comunicación de campo
La transmisión envía un mensaje a muchos oyentes. No confirma lo que está sucediendo en la ubicación de la alarma. Los teléfonos industriales, los intercomunicadores SIP y las estaciones de llamada de emergencia proporcionan una ruta de retorno a la sala de control.
Un trabajador cerca del parque de tanques puede informar si el gas es visible, si el personal ha despejado el área o si la salida planificada está bloqueada. El operador puede entonces ajustar la transmisión sin depender únicamente de la primera señal del detector.
Las estaciones de campo fijas deben usar identidades reconocibles. Cuando llega una llamada, la sala de control debe ver una ubicación como "Parque de Tanques 2 – Entrada de Bomba" en lugar de un número de extensión inexplicable. Esto permite que la llamada y el evento de transmisión activo se entiendan como partes del mismo incidente.
Registros de eventos
La plataforma de transmisión debe registrar la fuente de activación, el mensaje, las zonas seleccionadas, la hora de inicio y la acción del operador de acuerdo con las funciones incluidas en el proyecto. Los sistemas de comunicación y grabación conectados deben usar una fuente de tiempo común para que las llamadas, transmisiones y acciones de la sala de control puedan revisarse en el orden correcto.
Estos registros son útiles después de un incidente, pero también respaldan el mantenimiento de rutina. Si una zona no recibió el mensaje esperado, los ingenieros pueden comparar la regla configurada, la acción del operador y el estado del equipo en lugar de confiar solo en el recuerdo.
Manejo de fallos y pruebas
Una ruta de transmisión puede parecer normal mientras un circuito de altavoz, canal de amplificador o conexión de red remota no está disponible. El monitoreo debe identificar la parte afectada de la instalación en términos que el personal de mantenimiento pueda rastrear.
Un mensaje de fallo útil identifica el edificio, la zona, el dispositivo o el circuito involucrado. "Amplificador del área de carga fuera de línea" le da a la sala de control una ruta de respuesta más clara que un error de comunicación general.
Respuesta a fallos
El diseño del proyecto debe definir qué permanece disponible después de cada fallo esperado. Dependiendo del nivel de resiliencia requerido, esto puede implicar energía de respaldo, servidores de reserva, enlaces de red alternativos, capacidad de amplificador de repuesto o mensajes almacenados localmente.
Un solo fallo no siempre deja todas las funciones sin cambios. Algunas instalaciones entran en un modo degradado controlado. El operador necesita saber qué zonas permanecen disponibles, qué ruta de transmisión se ha perdido y si se requiere un método alternativo.
| Prueba | Verificación requerida |
|---|---|
| Entrada de alarma | Aparece el nombre del evento correcto, el mensaje y la primera zona |
| Selección de zona | El audio llega al área seleccionada sin ingresar a zonas no relacionadas |
| Prioridad | El audio de emergencia interrumpe la fuente de nivel inferior prevista |
| Toma de control en vivo | El operador autorizado puede reemplazar o actualizar un mensaje grabado |
| Pérdida de energía principal | La operación de respaldo sigue el comportamiento requerido por el proyecto |
| Interrupción de red | La interfaz muestra la conexión afectada y la ruta de respaldo disponible |
| Fallo de amplificador o circuito | El fallo se identifica sin deshabilitar zonas no afectadas |
| Audio de campo | El habla sigue siendo comprensible en posiciones de escucha representativas |
Prueba de cobertura
Cada área requerida debe probarse desde el dispositivo iniciador hasta el altavoz de campo. Los puntos límite, escaleras, cuartos de equipos, muelles de carga y ubicaciones cerca de maquinaria en funcionamiento merecen atención particular.
Un alto nivel de presión sonora por sí solo no garantiza un mensaje comprensible. La dirección del altavoz, la distancia, el ruido de fondo y la reverberación influyen en la claridad del habla. Cuando el proyecto especifica un objetivo de inteligibilidad, la prueba debe utilizar el método de medición requerido y el equipo calibrado.
Registros de entrega
El registro de aceptación debe identificar el evento probado, la zona, el dispositivo, el resultado esperado, el resultado real y el estado de aprobado o reprobado. Los elementos fallidos requieren acciones correctivas y una nueva prueba documentada.
El paquete de entrega final debe incluir la lista de zonas, la matriz de alarma a transmisión, los archivos de mensajes, la configuración del equipo, los permisos de cuentas, la información de red y el procedimiento de recuperación. Los cambios en el sitio, como reubicación de altavoces, reemplazo de amplificadores o rutas de evacuación revisadas, deben desencadenar una revisión de los registros correspondientes.
El ejemplo de la fuga de gas muestra por qué la transmisión de emergencia debe planificarse como una ruta operativa. La alarma identifica el incidente, la plataforma aplica la regla de respuesta, el equipo de campo entrega la advertencia y el despachador ajusta el mensaje a medida que llega nueva información.
Becke Telcom reúne estas funciones a través de equipos de megafonía SIP, gestión de transmisiones, terminales de despacho, pasarelas de audio, amplificadores y dispositivos de campo industriales. La combinación de equipos y la lógica de control se pueden adaptar a la infraestructura existente, el diseño del sitio y los procedimientos de emergencia de cada proyecto.
Preguntas frecuentes
¿Cada entrada de alarma necesita iniciar una transmisión automática?
No. Las alarmas de alta confianza pueden activar un mensaje predefinido de inmediato, mientras que otros eventos pueden requerir primero la confirmación del operador. La decisión debe documentarse en el plan de causa y efecto de alarmas y transmisiones del sitio.
¿Puede un operador expandir el área de transmisión después de que se active una alarma?
Sí. Un operador autorizado puede agregar zonas, emitir un mensaje pregrabado diferente o tomar el control con voz en vivo. Las acciones disponibles dependen de los permisos configurados y la política de prioridad.
¿Qué información se necesita antes de la configuración del sistema?
El proyecto debe proporcionar planos del sitio, definiciones de zonas de transmisión, identidades de fuentes de alarma, reglas de respuesta, contenido de mensajes, requisitos de prioridad, roles de operador, detalles de equipos de audio existentes y el comportamiento esperado ante fallos. Estos registros determinan cómo se deben conectar y controlar los dispositivos.
