La FEM inducida es el efecto eléctrico que permite que los generadores produzcan tensión, los transformadores transfieran energía, los sensores detecten movimiento y muchos sistemas electromagnéticos conviertan el movimiento o los campos cambiantes en señales utilizables.

La idea central de la inducción electromagnética

La FEM inducida, o fuerza electromotriz inducida, es la tensión que se genera en un conductor o en una bobina cuando cambia el flujo magnético que lo atraviesa. La palabra “fuerza” en fuerza electromotriz no se refiere a una fuerza mecánica. En ingeniería eléctrica y física, la FEM representa la energía suministrada por unidad de carga y se mide en voltios.

El principio básico es sencillo: cuando un conductor experimenta un campo magnético variable o se mueve a través de un campo magnético cortando sus líneas, se produce una tensión. Si el circuito está cerrado, esa tensión puede hacer circular una corriente. Si el circuito está abierto, la tensión puede seguir presente entre los terminales, pero la corriente no puede fluir de forma continua.

Variación del flujo magnético

El flujo magnético describe cuánto campo magnético pasa a través de un área determinada. Si cambia la intensidad del campo, el área, el ángulo o el conductor se mueve respecto al campo, el flujo magnético enlazado con el circuito varía.

Esta variación de flujo es la causa directa de la aparición de la FEM inducida. Una bobina con muchas espiras puede producir una tensión inducida mayor porque cada espira se enlaza con el flujo magnético variable y los efectos se suman.

Ley de Faraday en una frase

La ley de Faraday establece que la FEM inducida en un circuito es proporcional a la velocidad de cambio del enlace de flujo magnético. Un cambio de flujo más rápido produce una tensión inducida mayor. Más espiras también aumentan la tensión inducida.

Por eso los generadores emplean bobinas rotativas o campos magnéticos giratorios, los transformadores utilizan flujo magnético alterno y los sensores inductivos detectan movimiento o posición mediante la variación del campo magnético.

Cómo se genera la FEM inducida

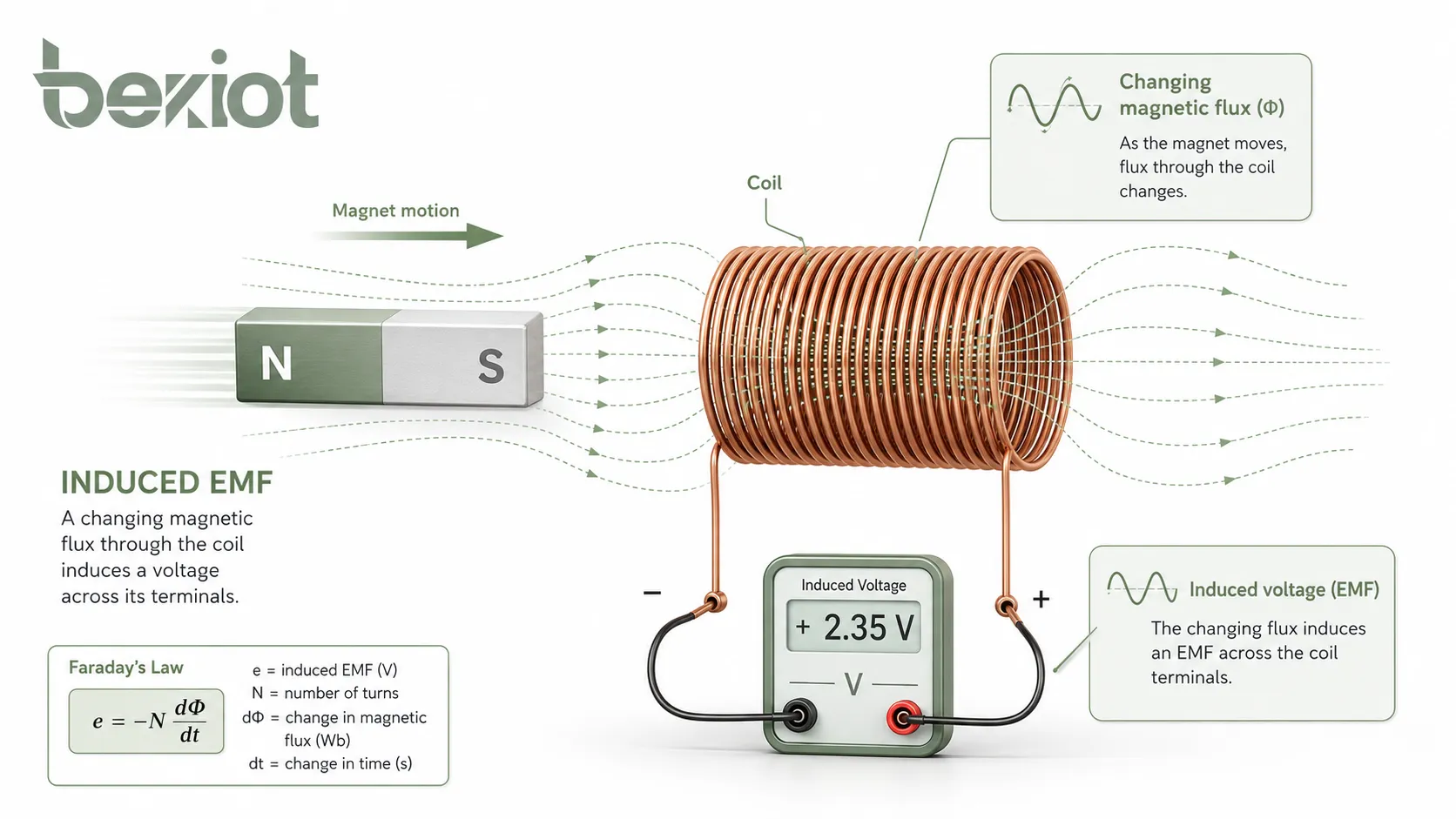

Hay dos formas habituales de generar FEM inducida. La primera consiste en variar el campo magnético alrededor de un conductor o bobina fijos. La segunda, en mover un conductor a través de un campo magnético de modo que corte las líneas de campo.

Ambos métodos siguen el mismo principio de inducción electromagnética. Lo que cambia es el origen físico de la variación de flujo. En los transformadores, el campo magnético varía con la corriente alterna. En los generadores, el movimiento mecánico modifica el enlace de flujo.

Variando el campo magnético

Si se sitúa una bobina cerca de un campo magnético que aumenta o disminuye con el tiempo, el flujo magnético a través de la bobina cambia. Este flujo variable induce una tensión en la bobina sin que esta necesite moverse.

Este principio se aplica en transformadores, inductores, bobinas de carga inalámbrica, transformadores de corriente, captadores electromagnéticos y numerosos dispositivos de detección. En estos sistemas, el campo variable suele generarse mediante corriente alterna o una fuente magnética variable en el tiempo.

Moviendo un conductor a través de un campo magnético

Cuando un conductor se mueve dentro de un campo magnético, las cargas libres de su interior experimentan una fuerza magnética. Esto separa las cargas a lo largo del conductor y crea una diferencia de potencial, denominada FEM cinética o de movimiento.

La tensión inducida depende de la intensidad del campo magnético, la longitud del conductor, la velocidad de movimiento y el ángulo entre la dirección del movimiento y el campo magnético. La FEM máxima se produce cuando el conductor corta las líneas de campo en ángulo recto.

Girando una bobina en un campo magnético

Un generador suele aprovechar el movimiento de rotación. Al girar la bobina dentro de un campo magnético, el ángulo entre el área de la bobina y el campo cambia continuamente, creando un flujo magnético variable y produciendo una FEM alterna.

Cuanto más rápido gire la bobina, más rápido cambiará el flujo magnético. Esto aumenta la tensión y la frecuencia generadas, según el diseño del generador. Es la base de muchos alternadores y generadores de corriente alterna.

El papel de la ley de Lenz

La ley de Lenz explica el sentido de la FEM y de la corriente inducidas. Establece que la corriente inducida circula en un sentido que se opone a la variación de flujo magnético que la originó. Por eso aparece el signo negativo en la ley de Faraday.

La oposición descrita por la ley de Lenz no es casual, sino que refleja la conservación de la energía. Si la corriente inducida apoyara el cambio original en lugar de oponerse, el sistema podría crear energía sin aporte externo, lo que violaría los principios físicos.

Por qué importa el sentido

El sentido es relevante en motores, generadores, relés, transformadores, frenado inductivo y circuitos de protección. Si una bobina produce FEM en un sentido inadecuado respecto al diseño del sistema, el circuito puede no funcionar como se espera.

En el cableado práctico, importan las marcas de polaridad, el sentido del devanado, las etiquetas de los terminales y las relaciones de fase. Los ingenieros deben comprender el sentido de la FEM inducida al conectar bobinas, transformadores, generadores y sensores.

Fuerza contraelectromotriz (FCEM) en motores

Cuando un motor gira, sus devanados se mueven dentro de un campo magnético y generan una tensión inducida que se opone a la tensión de alimentación. Es la llamada fuerza contraelectromotriz. Esta limita la corriente en funcionamiento normal y es un aspecto fundamental del comportamiento del motor.

En el arranque, la velocidad es baja, por lo que la FCEM también lo es, lo que puede permitir una elevada corriente de arranque. A medida que el motor acelera, la FCEM aumenta y reduce la tensión neta que impulsa la corriente por el devanado.

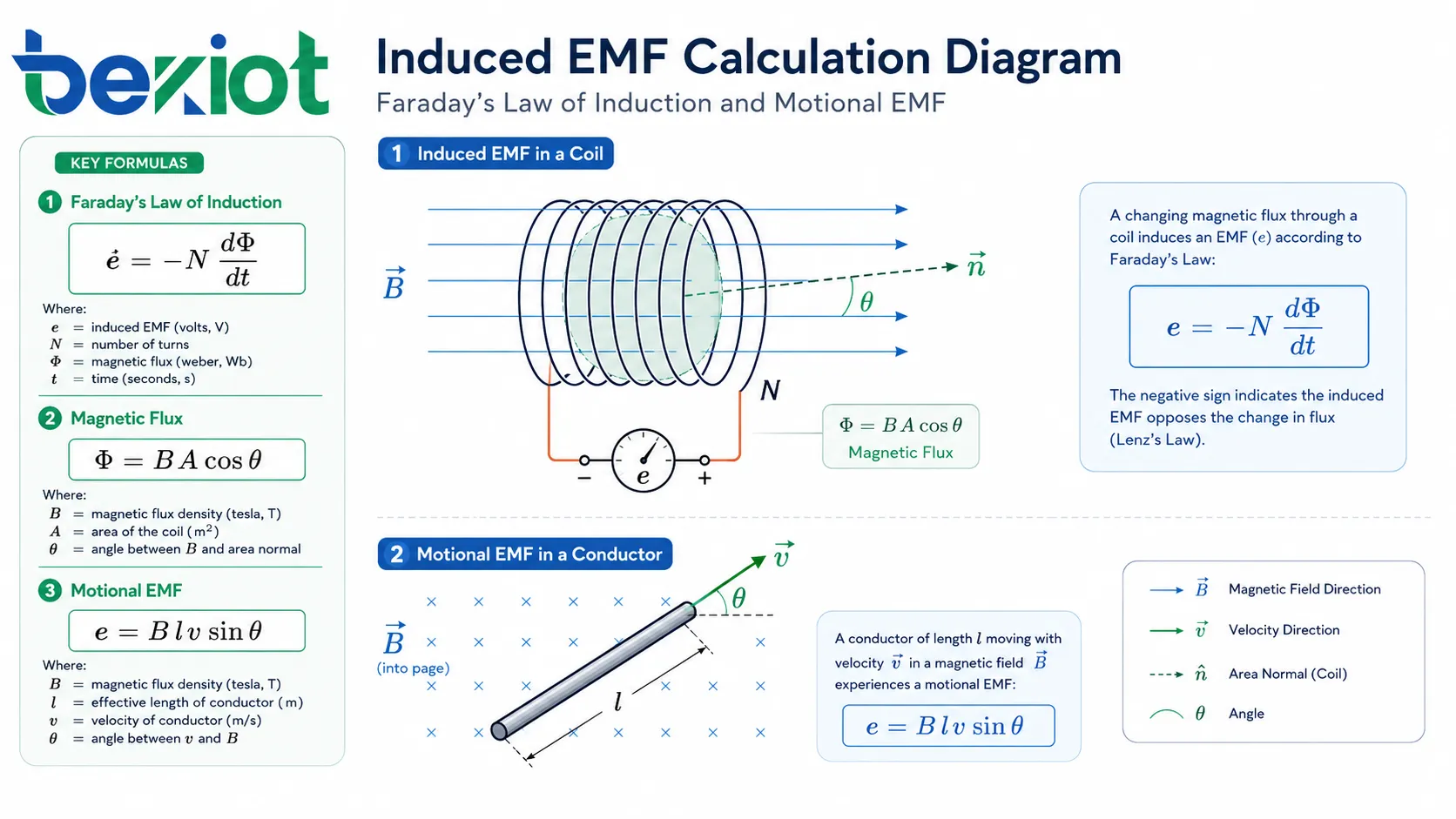

Fórmulas principales para el cálculo

La FEM inducida se puede calcular de distintas maneras según la situación física. La fórmula más general es la ley de Faraday. Para un conductor rectilíneo que se mueve en un campo magnético, la fórmula de la FEM cinética suele ser más práctica.

Antes de calcular, hay que identificar si el problema implica un flujo magnético variable a través de una bobina, un conductor que se mueve en un campo magnético o una bobina rotativa. Luego se elige la fórmula que corresponda.

Ley de Faraday para una bobina

La fórmula general es:

ε = -N × ΔΦ / Δt

Aquí, ε es la FEM inducida en voltios, N es el número de espiras de la bobina, ΔΦ es la variación de flujo magnético en webers y Δt el intervalo de tiempo en segundos. El signo negativo representa la ley de Lenz e indica que la FEM inducida se opone al cambio de flujo.

En muchos cálculos prácticos se utiliza el valor absoluto:

|ε| = N × |ΔΦ| / Δt

Fórmula del flujo magnético

El flujo magnético se calcula como:

Φ = B × A × cosθ

Donde Φ es el flujo magnético en webers, B es la densidad de flujo magnético en teslas, A es el área en metros cuadrados y θ es el ángulo entre el campo magnético y la normal (perpendicular) al área de la bobina.

Si el campo magnético es perpendicular a la superficie de la bobina, el flujo es máximo. Si es paralelo a dicha superficie, el flujo es nulo porque ninguna línea de campo atraviesa el área de la espira.

Fórmula de la FEM cinética

Para un conductor rectilíneo que se mueve en un campo magnético, la fórmula habitual es:

ε = B × l × v × sinθ

Donde B es la densidad de flujo magnético en teslas, l es la longitud efectiva del conductor en metros, v es la velocidad en metros por segundo y θ es el ángulo entre el movimiento y el campo magnético. Si el conductor se mueve perpendicularmente al campo, sinθ = 1 y la fórmula queda ε = B × l × v.

Ejemplos de cálculo paso a paso

El cálculo se simplifica cuando se identifica claramente el proceso físico. El primer ejemplo aplica la ley de Faraday a una bobina. El segundo emplea la fórmula de FEM cinética para un conductor en movimiento.

Ejemplo uno: Bobina con flujo magnético variable

Una bobina tiene 200 espiras. El flujo magnético a través de cada espira varía de 0,06 Wb a 0,02 Wb en 0,5 segundos. ¿Cuál es la FEM inducida media?

La variación de flujo es:

ΔΦ = 0,02 - 0,06 = -0,04 Wb

La magnitud del cambio es 0,04 Wb. Usando la ley de Faraday:

|ε| = N × |ΔΦ| / Δt = 200 × 0,04 / 0,5 = 16 V

La FEM inducida media es de 16 voltios. La polaridad real depende del sentido de la variación de flujo y del sentido del devanado, según la ley de Lenz.

Ejemplo dos: Conductor que se mueve en un campo magnético

Un conductor rectilíneo con una longitud efectiva de 0,5 m se mueve a 3 m/s a través de un campo magnético de 0,8 T. El movimiento es perpendicular al campo magnético. ¿Cuál es la FEM inducida?

Dado que el conductor se mueve perpendicularmente al campo, sinθ = 1. El cálculo es:

ε = B × l × v = 0,8 × 0,5 × 3 = 1,2 V

La FEM inducida es de 1,2 voltios. Si el conductor se moviera formando un ángulo distinto de 90° con el campo, el resultado sería menor porque el factor sinθ sería inferior a 1.

Ejemplo tres: Flujo a partir del campo, el área y el ángulo

Una bobina tiene un área de 0,02 m² y está situada en un campo magnético de 0,5 T. El campo magnético es perpendicular a la superficie de la bobina. ¿Cuál es el flujo magnético a través de la bobina?

Al ser el campo perpendicular a la superficie de la bobina, el ángulo entre el campo magnético y la normal al área es 0 grados, por lo que cos0° = 1. El flujo es:

Φ = B × A × cosθ = 0,5 × 0,02 × 1 = 0,01 Wb

Si este flujo cambiara más adelante, la FEM inducida se podría calcular aplicando la ley de Faraday a la variación de flujo en el tiempo.

Factores que afectan la tensión inducida

La FEM inducida depende de varios factores físicos y de diseño. Conocerlos ayuda a los ingenieros a diseñar generadores, transformadores, sensores, dispositivos inductivos y sistemas electromagnéticos con un comportamiento predecible.

Velocidad de cambio del flujo

Cuanto más rápido cambie el flujo magnético, mayor será la FEM inducida. Por eso un imán que se mueve rápidamente puede producir una tensión mayor que uno que se mueve lentamente en la misma bobina.

En sistemas de corriente alterna, la frecuencia influye en la tensión inducida porque una frecuencia más alta hace que el flujo magnético varíe más deprisa. Esto es relevante en transformadores, alternadores, transferencia inductiva de energía y sensores electromagnéticos.

Número de espiras

Una bobina con más espiras produce una FEM inducida mayor cuando la misma variación de flujo atraviesa cada espira. De ahí que transformadores y generadores recurran a menudo a muchas espiras de hilo para alcanzar la tensión deseada.

Sin embargo, más espiras también implican más resistencia, tamaño, capacidad parásita y, a veces, más pérdidas. El diseño práctico debe equilibrar la tensión de salida, la capacidad de corriente, el calentamiento, el aislamiento y el espacio disponible.

Intensidad del campo magnético

Un campo magnético más intenso puede producir más flujo magnético y, por tanto, más FEM inducida, si los demás factores permanecen constantes. Imanes más potentes, mejores núcleos magnéticos y entrehierros optimizados mejoran el rendimiento inductivo.

Los materiales magnéticos también son decisivos. Un núcleo de hierro o ferrita adecuado puede concentrar el flujo magnético, pero en equipos reales hay que considerar la saturación, la histéresis y las pérdidas por corrientes parásitas.

Área y orientación

El área de la espira y su orientación respecto al campo magnético afectan al flujo. Una espira más grande capta más flujo. Una espira orientada para obtener el máximo flujo producirá una variación mayor cuando el campo cambie.

En las máquinas rotativas, la variación del ángulo entre la bobina y el campo magnético es lo que produce la FEM alterna. En los sensores, una colocación y orientación cuidadosas pueden mejorar la intensidad de la señal y la precisión.

Aplicaciones en sistemas eléctricos y electrónicos

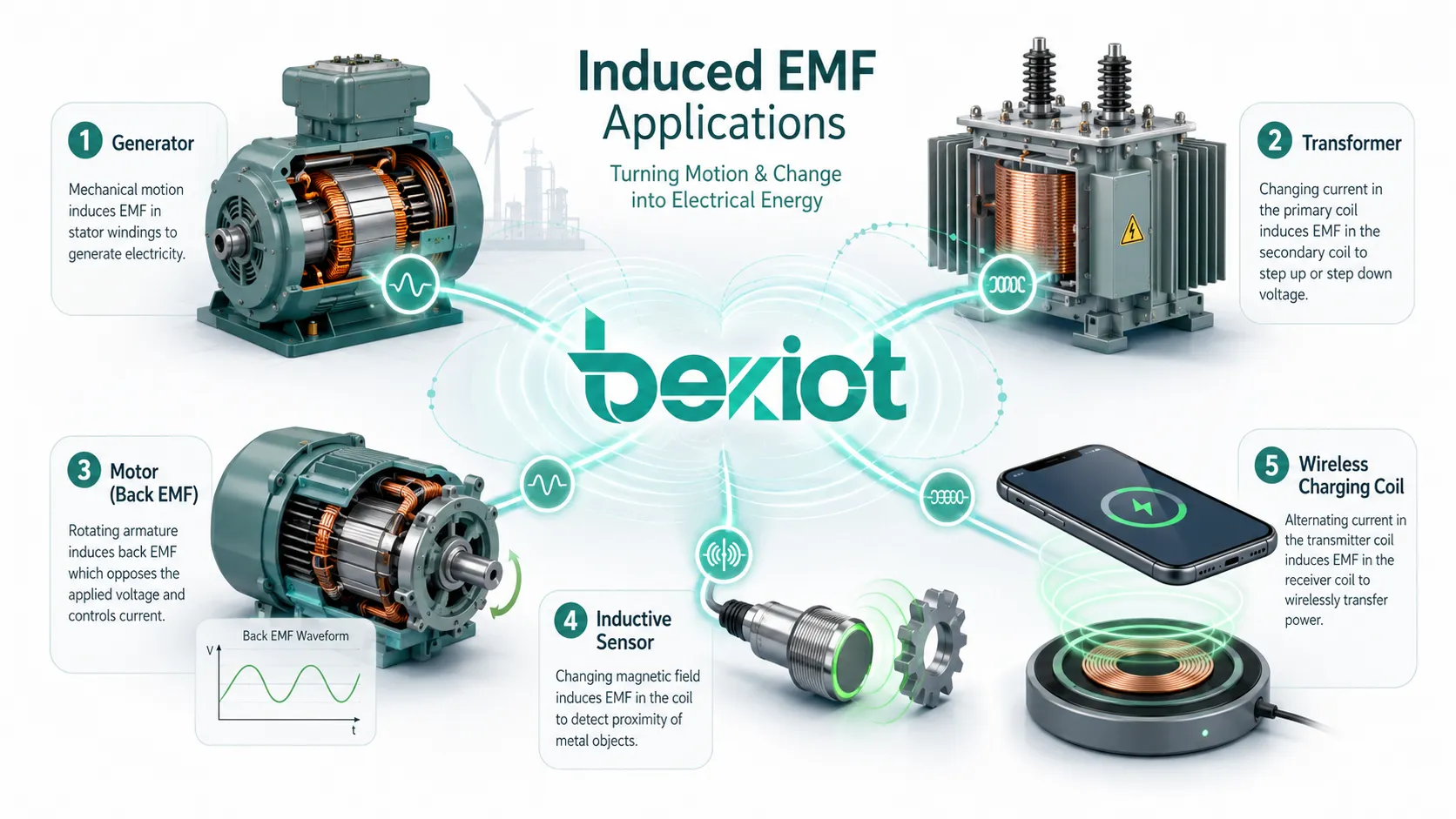

La FEM inducida es la base de muchas tecnologías eléctricas y no se limita a la física del aula. Aparece en la generación de energía, la conversión energética, la detección de señales, la medición de movimiento, la alimentación inalámbrica, los sistemas de protección y el análisis de compatibilidad electromagnética.

Generadores y alternadores

Los generadores convierten energía mecánica en eléctrica mediante inducción electromagnética. Un conductor o bobina se mueve respecto a un campo magnético, lo que genera un enlace de flujo variable y produce una FEM.

En grandes centrales, las turbinas hacen girar los rotores de los generadores para obtener la salida eléctrica. En sistemas más pequeños, los alternadores de vehículos, generadores portátiles y dinamos de bicicleta emplean el mismo principio básico a diferentes escalas.

Transformadores y conversión de potencia

Los transformadores utilizan la FEM inducida para transferir energía entre devanados a través de un campo magnético variable. La corriente alterna en el primario crea un flujo variable en el núcleo, que induce tensión en el secundario.

La relación de tensiones depende sobre todo de la relación de espiras entre primario y secundario. Por eso los transformadores son esenciales en la distribución de energía, cargadores, adaptadores, circuitos de aislamiento, sistemas de audio y equipos industriales.

Motores y fuerza contraelectromotriz

Los motores eléctricos generan una fuerza contraelectromotriz mientras giran. Esa tensión inducida se opone a la tensión de alimentación aplicada y afecta a la corriente del motor, la regulación de velocidad, el rendimiento y el comportamiento del control.

Los variadores de motor suelen utilizar la información de la FCEM para el control, especialmente en motores de corriente continua sin escobillas y en sistemas de control sin sensores. Comprender la FCEM ayuda a diseñar sistemas motrices más seguros y eficientes.

Sensores y dispositivos de medida

Los sensores inductivos, captadores magnéticos, transformadores de corriente, tacómetros, detectores de metales y algunos caudalímetros se basan en la FEM inducida. Estos dispositivos convierten movimiento, posición, corriente o cambios magnéticos en una señal eléctrica.

Como la tensión inducida depende del movimiento y de la variación de campo, estos sensores suelen ser útiles en medición sin contacto, monitorización de maquinaria rotativa, detección de velocidad y automatización industrial.

Carga inalámbrica y transferencia inductiva de energía

La carga inalámbrica emplea campos magnéticos variables para inducir tensión en una bobina receptora. Una bobina transmisora crea un campo magnético alterno y una bobina receptora convierte parte de ese flujo variable en energía eléctrica.

La eficiencia depende de la alineación de las bobinas, la distancia, la frecuencia, el diseño magnético, el estado de carga y la electrónica de control. Una mala alineación o una distancia excesiva pueden reducir la tensión inducida y aumentar las pérdidas.

Notas prácticas de diseño y medición

En sistemas reales, la FEM inducida se ve afectada por condiciones no ideales. La resistencia, el flujo de fuga, las pérdidas en el núcleo, las corrientes parásitas, la capacidad, la temperatura, la corriente de carga, la forma de onda y las tolerancias mecánicas pueden influir en la tensión medida.

Tensión en circuito abierto y en carga

La FEM inducida calculada mediante la ley de Faraday suele representar la tensión generada antes de considerar las caídas internas y los efectos de carga. Cuando se conecta una carga, fluye corriente y la tensión en bornes puede ser inferior a la FEM en circuito abierto.

Esto es habitual en generadores, transformadores, baterías y sensores. Los ingenieros deben distinguir entre la FEM generada y la tensión real en bornes bajo carga de funcionamiento.

Corrientes parásitas y pérdidas

Los campos magnéticos variables pueden inducir corrientes circulantes en materiales conductores, las llamadas corrientes parásitas o de Foucault. Pueden causar calentamiento y pérdidas de energía en núcleos de transformadores, motores, chapas de generadores y estructuras metálicas cercanas.

Para reducir las pérdidas por corrientes parásitas, los núcleos magnéticos suelen ser laminados o se fabrican con materiales de mayor resistividad eléctrica. En aplicaciones de alta frecuencia también se emplean núcleos de ferrita porque minimizan ciertos mecanismos de pérdidas.

Medición con instrumentos

La FEM inducida se puede medir con un voltímetro, un osciloscopio, un sistema de adquisición de datos o un analizador especializado. El instrumento adecuado depende del nivel de señal, la frecuencia, la forma de onda, la impedancia de la fuente y de si la tensión es constante, pulsante o alterna.

Para señales que varían rápidamente, un osciloscopio suele ser más útil que un simple multímetro porque muestra la forma de onda, el valor de pico, la temporización y el comportamiento transitorio. Para corriente alterna senoidal, se suele emplear el valor eficaz (RMS).

Errores frecuentes al calcular

Muchos errores en el cálculo de la FEM inducida surgen de confundir el flujo, el campo magnético, el área y el ángulo. Otro fallo común es olvidar el número de espiras de la bobina o emplear un intervalo de tiempo incorrecto para el cambio de flujo.

Usar la intensidad de campo en lugar del flujo

La ley de Faraday emplea flujo magnético, no solo intensidad de campo. Si el problema proporciona la densidad de flujo, el área y el ángulo, hay que calcular primero el flujo con Φ = B × A × cosθ.

Solo cuando se conoce el flujo se puede utilizar su variación en el tiempo para hallar la FEM inducida. Saltarse este paso puede conducir a unidades incorrectas y resultados erróneos.

Ignorar el sentido y la polaridad

Si la pregunta solo pide el valor absoluto, el signo negativo de la ley de Faraday se puede omitir. Pero si pide el sentido o la polaridad, hay que aplicar la ley de Lenz.

El sentido depende de la dirección del campo magnético, el sentido del devanado, la dirección del movimiento y si el flujo está aumentando o disminuyendo. A menudo se necesitan diagramas para un análisis preciso de la polaridad.

Confundir valores de pico, medio y eficaz

La FEM inducida de corriente alterna se puede expresar como tensión de pico, tensión media o tensión eficaz (RMS), que no son equivalentes. El valor eficaz es el habitual en cálculos prácticos de potencia en CA, mientras que los valores de pico se emplean más en el análisis de formas de onda.

Al comparar especificaciones de generadores, transformadores o sensores, conviene verificar siempre qué tipo de valor de tensión se indica y bajo qué condiciones de funcionamiento.

Preguntas frecuentes

¿Qué es la FEM inducida?

La FEM inducida es la tensión que se genera en un conductor o bobina cuando cambia el flujo magnético enlazado con él. Puede producirse por un campo magnético variable, un conductor en movimiento o una bobina que gira en un campo magnético.

¿Qué ley se usa para calcular la FEM inducida?

Se emplea la ley de Faraday. La fórmula habitual es ε = -N × ΔΦ / Δt, donde N es el número de espiras de la bobina, ΔΦ es la variación de flujo magnético y Δt es el intervalo de tiempo.

¿Por qué hay un signo negativo en la ley de Faraday?

El signo negativo representa la ley de Lenz. Indica que la FEM inducida actúa en un sentido que se opone a la variación de flujo magnético que la provocó, lo que refleja la conservación de la energía.

¿Cómo se calcula la FEM cinética?

La FEM cinética se calcula habitualmente con ε = B × l × v × sinθ. Si el conductor se mueve perpendicularmente al campo magnético, la fórmula se reduce a ε = B × l × v.

¿La FEM inducida siempre produce corriente?

No. La FEM inducida crea una tensión. Solo circula corriente si existe un camino conductor cerrado. En un circuito abierto, puede haber tensión entre los terminales, pero no puede fluir una corriente continua.

¿Dónde se utiliza la FEM inducida en sistemas reales?

La FEM inducida se emplea en generadores, alternadores, transformadores, motores, sensores inductivos, transformadores de corriente, sistemas de carga inalámbrica, captadores magnéticos y multitud de dispositivos electromagnéticos de medida.
