Las estaciones de peaje de autopistas, zonas de aparcamiento sin personal, accesos de servicio y puntos públicos de ayuda suelen necesitar una forma sencilla y fiable para que conductores o empleados contacten con la sala de control. Para este fin se usa con frecuencia un terminal de intercomunicación de un solo toque. La mayoría de los equipos modernos de este tipo utilizan comunicación VoIP basada en SIP, lo que los hace flexibles para redes IP, despacho remoto e integración con otros sistemas de comunicación.

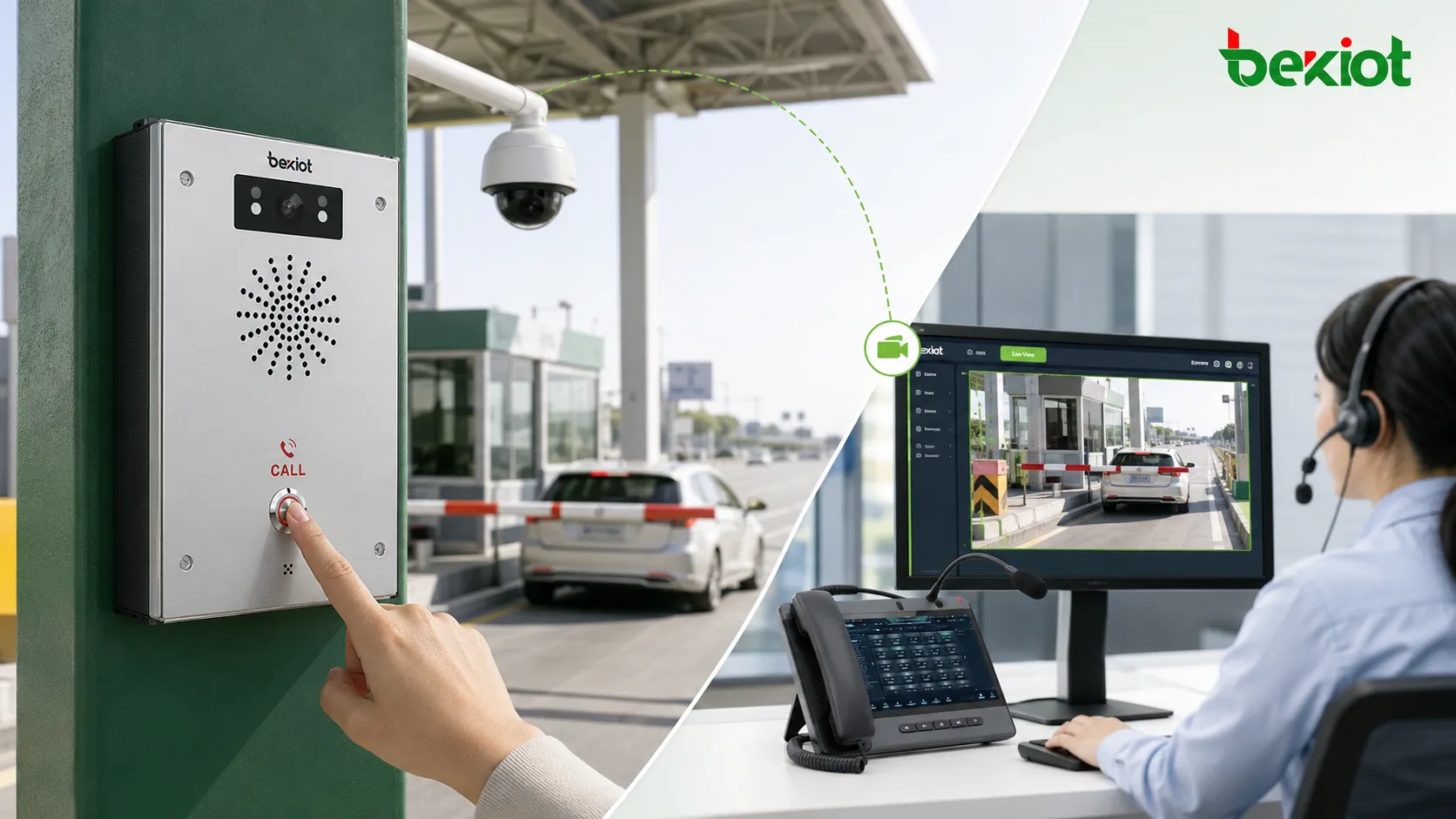

En un proyecto real de peaje, el intercomunicador se suele enlazar con una cámara de vigilancia cercana. Cuando el usuario pulsa el botón de llamada, el sistema no solo inicia una llamada de voz, sino que también lleva automáticamente el video de la cámara correspondiente a la consola de despacho o al videoteléfono. Así el operador obtiene comunicación de voz y confirmación visual en vivo al mismo tiempo.

Dónde se utiliza el sistema

Carriles de peaje, cabinas y puntos de servicio sin personal

Un sistema de intercomunicación de un toque con enlace de cámaras es adecuado para entradas de peaje, carriles de salida, carriles ETC/MTC, cabinas de cobro, salidas de aparcamiento, puntos de ayuda en carretera y áreas de gestión sin personal. Cuando un conductor encuentra problemas de pago, bloqueo de carril, fallo de equipos, riesgo de accidente o necesidad de ayuda urgente, el intercomunicador ofrece una vía directa de comunicación con la sala de control.

En comparación con un punto de ayuda solo de voz, el enlace con cámara permite al operador revisar de inmediato la situación en el sitio. La sala de control puede ver la posición del vehículo, el estado del carril, el comportamiento del usuario, obstáculos cercanos y el tráfico alrededor antes de decidir la respuesta.

Por qué la voz y el video deben trabajar juntos

En la operación de peajes, una llamada de voz puede explicar el problema, mientras que el video ayuda a verificar la escena. Si el operador solo escucha al usuario pero no puede ver el carril, puede resultar difícil saber si se trata de una consulta simple, una disputa de pago, una avería, congestión, un incidente de seguridad o una emergencia.

Al enlazar el intercomunicador de un toque con una cámara, el sistema mejora la precisión de la respuesta. El operador puede hablar con la persona, revisar el video en vivo, avisar al personal de mantenimiento, guiar al conductor o escalar el evento al centro de monitoreo cuando sea necesario.

El método básico de extracción directa

Uso de RTSP para un enlace simple de cámaras

El método más básico consiste en configurar una dirección de flujo RTSP en el terminal de intercomunicación o en el dispositivo del lado de despacho. Por ejemplo, si un intercomunicador está instalado cerca de un carril concreto, el sistema puede vincularlo con la dirección RTSP de la cámara que observa ese mismo carril.

Cuando se pulsa el botón del intercomunicador, la consola de despacho o el videoteléfono extrae el flujo RTSP correspondiente y muestra el video. Es una configuración sencilla y directa, especialmente adecuada para proyectos pequeños con pocas cámaras, pocos puntos de intercomunicación y una relación clara uno a uno entre punto de ayuda y cámara.

Limitaciones del acceso directo a la cámara

Aunque la extracción directa RTSP es fácil de entender, puede crear problemas en proyectos de autopistas más grandes. El proyecto puede incluir cámaras de distintos fabricantes, formatos de codificación diferentes, resoluciones diferentes y segmentos de red distintos. Algunas cámaras pueden usar H.265, mientras que algunos terminales de visualización solo admiten H.264. Algunos flujos también pueden ser demasiado pesados para una visualización fluida en un videoteléfono o terminal de despacho.

Otro problema común es la sobrecarga. Si varios terminales o sistemas extraen video de la misma cámara al mismo tiempo, la cámara o el NVR pueden no soportar bien la presión. El acceso entre redes, el control de permisos, la seguridad del flujo y la compatibilidad de protocolos también pueden dificultar la entrega del proyecto.

Por qué suele necesitarse una capa de gateway

Resolver problemas de compatibilidad de protocolo y red

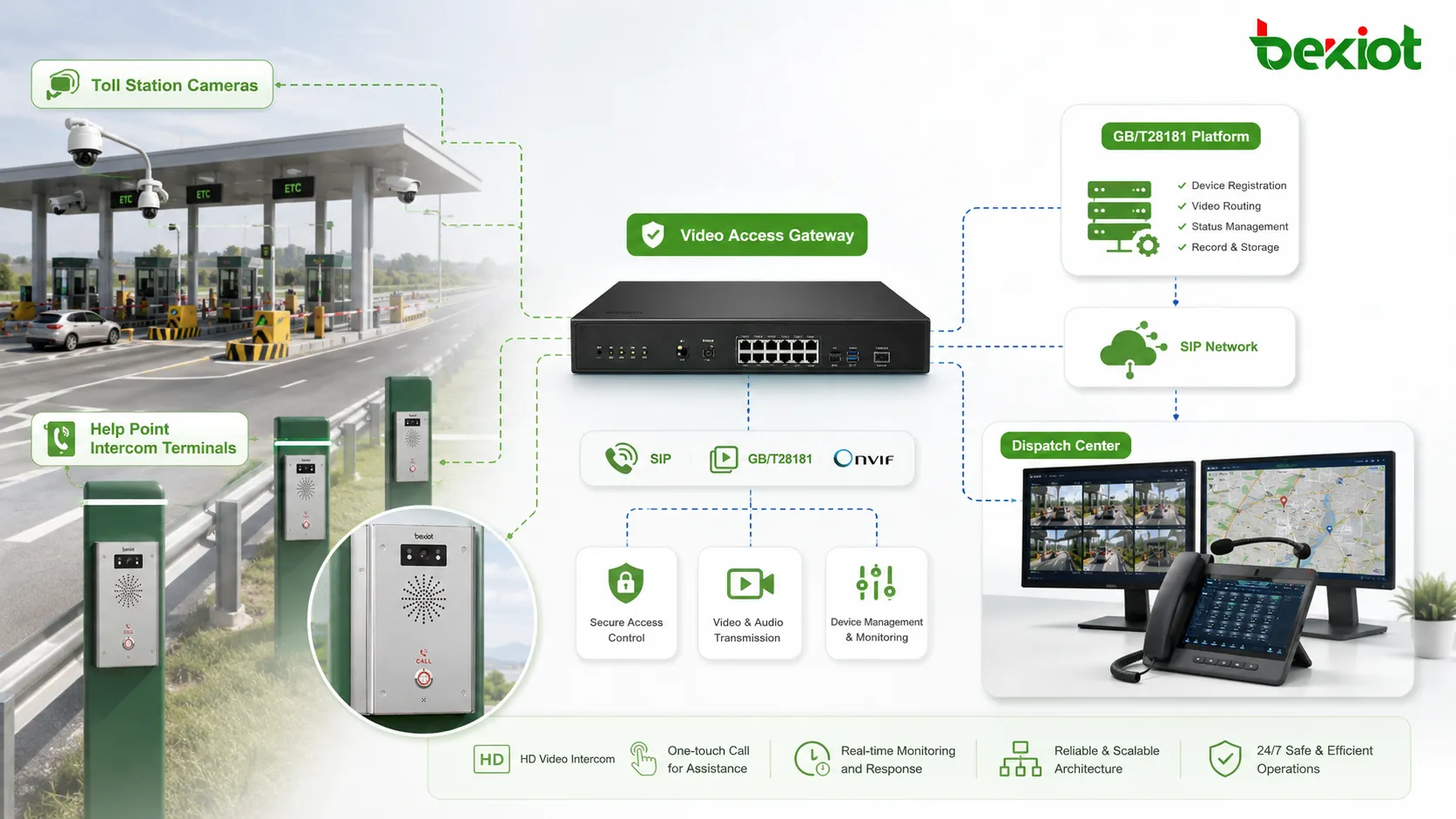

Se puede añadir una pasarela de acceso de video entre el sistema de cámaras y el sistema de despacho por intercomunicación. En lugar de permitir que cada terminal o dispositivo de despacho extraiga flujos directamente de las cámaras, la pasarela recibe, convierte y distribuye los recursos de video de forma centralizada.

Para proyectos de peaje, la pasarela puede admitir RTSP, GB/T28181 y otros métodos de acceso de video. En un sistema de autopistas mayor, GB/T28181 puede usarse para conectarse con la plataforma de video superior, permitiendo a la pasarela gestionar recursos de video de forma más estandarizada. El sistema de intercomunicación obtiene entonces el flujo necesario desde la pasarela y no desde cada cámara directamente.

Construir una capa de video más gestionable

Con una arquitectura basada en pasarela, el sistema es más fácil de mantener. Cámaras, NVR, plataformas de video, puntos de intercomunicación y consolas de despacho no necesitan conectarse de forma dispersa. La pasarela funciona como una capa intermedia de video que proporciona acceso unificado, conversión de flujos y distribución controlada.

Esto es especialmente útil cuando un proyecto de peaje se expande de unos pocos carriles a varias estaciones, áreas de servicio, centros de gestión y plataformas regionales de mando. La pasarela de acceso de video ayuda a mantener la escalabilidad del sistema y reduce el trabajo de integración repetido.

Arquitectura para despliegue en estaciones de peaje

Capa de campo, capa de acceso y capa de despacho

Una arquitectura práctica puede dividirse en tres capas. La capa de campo incluye terminales de intercomunicación SIP de un toque, cámaras IP, cámaras de carril, cámaras de cabina, NVR, puntos de ayuda de emergencia y switches de red. Estos dispositivos se instalan cerca del carril de peaje o del punto de servicio.

La capa de acceso incluye la pasarela de acceso de video, el servidor SIP o IP-PBX, la plataforma de video y los equipos de enrutamiento de red. Esta capa gestiona el registro SIP, el acceso de cámaras, la administración de flujos RTSP o GB/T28181, la conversión de video y la conexión entre la estación de peaje y el centro de mando.

La capa de despacho incluye la consola de despacho, el videoteléfono, la estación de monitoreo, el sistema de grabación y la plataforma de gestión operativa. Cuando se activa una llamada de un toque, el operador puede contestar la llamada y ver el flujo de video relacionado en la misma pantalla o en una pantalla vinculada.

Flujo de enlace típico

El flujo suele comenzar cuando un conductor o empleado pulsa el botón del intercomunicador. El intercomunicador SIP envía una solicitud de llamada al centro de despacho. Al mismo tiempo, el sistema identifica la cámara relacionada según el ID del intercomunicador, el número de carril, la tabla de vinculación de dispositivos o una regla de enlace predefinida.

La consola de despacho contesta la llamada SIP y extrae el flujo de video relacionado desde la cámara, el NVR, la plataforma o la pasarela de acceso de video. Si el flujo necesita conversión, la pasarela puede entregar un formato compatible al terminal de despacho. El evento también puede grabarse, registrarse y usarse para revisión posterior.

Producto relacionado: Intercomunicador SIP BHP-SOS16 / BHP-SOS16V para aplicaciones de punto de ayuda de un toque

Gestión de problemas de formato de video

Convertir H.265 a H.264 para mejorar el soporte de terminales

En muchos proyectos, los sistemas de cámaras se actualizan más rápido que los terminales de intercomunicación o los equipos de despacho. Una cámara de vigilancia puede entregar video HD H.265, pero el videoteléfono o terminal de despacho embebido puede admitir solo H.264. Sin conversión, el video puede no mostrarse o reproducirse con retraso anormal.

Una pasarela de acceso de video con capacidad de transcodificación puede recodificar el flujo antes de enviarlo al sistema de intercomunicación o despacho. Por ejemplo, puede convertir H.265 a H.264, reducir un flujo de alta resolución a una resolución menor o ajustar la tasa de bits para coincidir con la capacidad de reproducción del terminal.

Reducir la sobrecarga por extracción repetida de flujos

Otro valor importante es la distribución de flujos. En lugar de permitir que varios dispositivos extraigan directamente de una cámara, la pasarela puede recibir un flujo ascendente y distribuirlo a varios usuarios descendentes. Esto reduce la presión en la cámara y mejora la estabilidad cuando el mismo video debe verse simultáneamente en una consola de despacho, estación de monitoreo, videoteléfono o plataforma de gestión.

Para estaciones de peaje con muchos carriles, cámaras y puestos de control, este diseño ayuda a evitar extracción inestable, interrupción de flujos y sobrecarga de dispositivos durante horas punta o respuestas de emergencia.

Más que enlace de intercomunicación de un toque

Llamar cámaras desde videoteléfonos y consolas de despacho

La pasarela de acceso de video no solo sirve al enlace de intercomunicación de un toque. En algunos proyectos, también puede admitir acceso basado en SIP a recursos de video. Esto significa que los operadores pueden llamar o seleccionar video de cámaras desde un videoteléfono, consola de despacho o terminal de mando.

Esto hace que los recursos de video sean más interactivos. En lugar de esperar únicamente a que un evento de intercomunicación active el video, el operador puede llamar activamente la vista de la cámara, revisar un carril, verificar un punto de ayuda o inspeccionar un área remota durante la operación diaria.

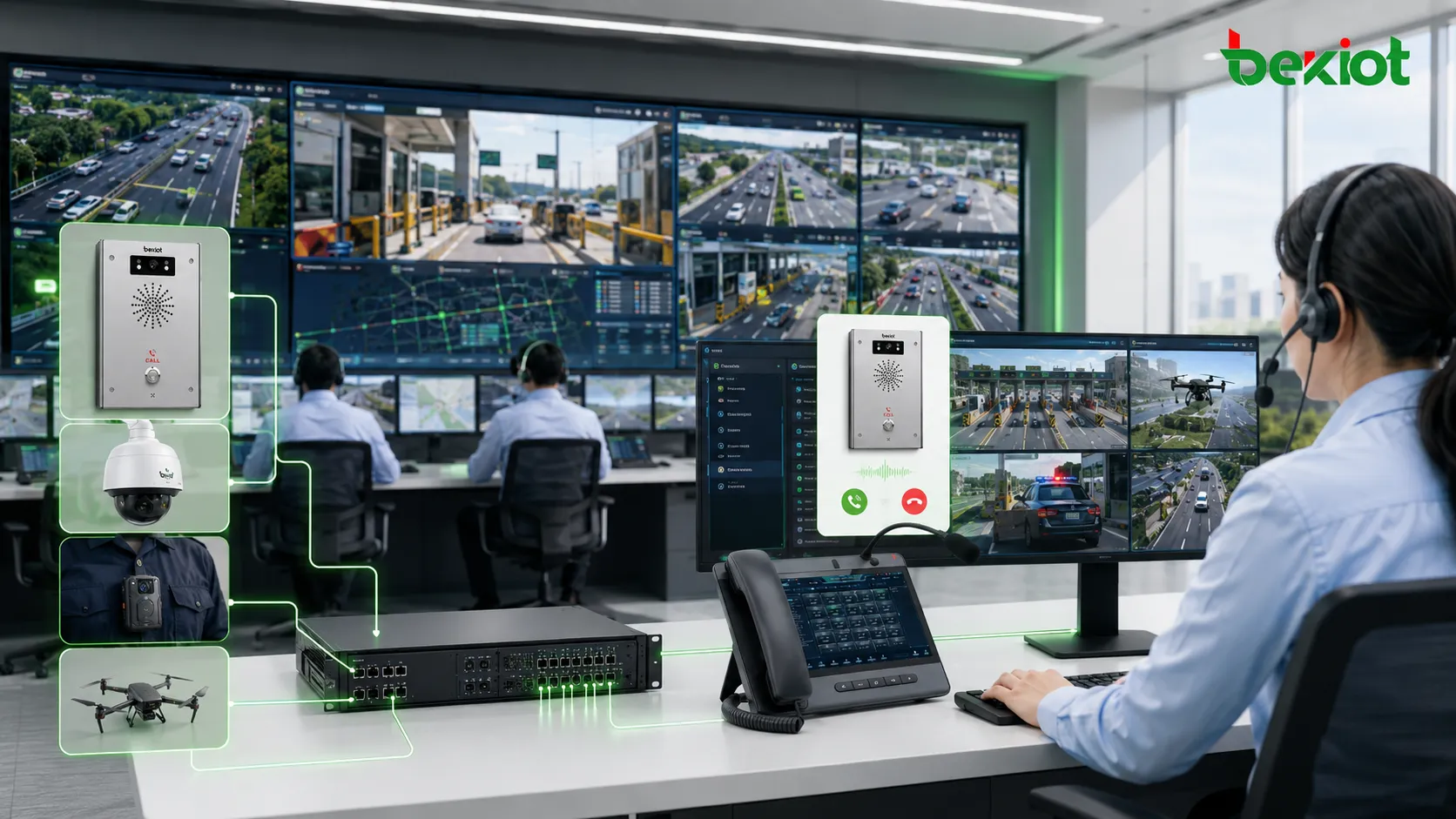

Expansión a drones, cámaras móviles y grabadores

Los centros de operación de autopistas también pueden necesitar acceso a fuentes móviles de video, como drones, cámaras portátiles de monitoreo, grabadores corporales, cámaras de patrulla y dispositivos temporales de vigilancia. Estas fuentes pueden usar distintos métodos de transmisión y protocolos de medios.

Una pasarela de video puede ayudar a unificar estos recursos y enviarlos a la plataforma de despacho, el centro de monitoreo o el sistema de mando de emergencia. Así la pasarela se convierte en una capa de capacidad de video más amplia, no solo en un dispositivo usado para un escenario de enlace de una estación de peaje.

Recomendaciones de despliegue

Planificar la vinculación de dispositivos antes de la instalación

Antes del despliegue, el equipo del proyecto debe crear una tabla clara de vinculación entre cada terminal de intercomunicación y su cámara relacionada. La tabla debe incluir ubicación del intercomunicador, número de carril, cuenta SIP, dirección IP de la cámara, dirección RTSP, ID de dispositivo GB/T28181, tipo de flujo, terminal de visualización y grupo de despacho.

Esta preparación ayuda a evitar confusiones durante pruebas y operación. Cuando se activa una llamada, el sistema puede identificar de inmediato qué flujo debe mostrarse y dónde debe visualizarse.

Comprobar códec, resolución y condiciones de red

El equipo debe confirmar si la cámara entrega H.264 o H.265, si el videoteléfono admite el códec seleccionado, si la resolución del flujo es adecuada y si el ancho de banda de red es suficiente para visualización en tiempo real. En proyectos entre redes, también deben revisarse rutas, reglas de firewall, planificación VLAN y políticas de seguridad.

Para proyectos con varias estaciones o plataformas superiores, se recomienda usar una pasarela de acceso de video para estandarizar el acceso y la conversión de flujos. Becke Telcom puede considerarse cuando terminales de intercomunicación SIP, despacho de comunicaciones, puntos de ayuda de emergencia y enlace de video deben integrarse en una solución práctica de comunicación para autopistas.

Valor operativo

Respuesta más rápida y mejor conciencia situacional

Cuando voz y video están enlazados, el operador puede entender rápidamente lo que ocurre en el carril de peaje. Esto reduce las preguntas repetidas, mejora el juicio del evento y ayuda al personal a responder con mayor precisión. Para puntos de servicio sin personal o semiatendidos, esto es especialmente importante.

El sistema puede apoyar solicitudes de servicio diarias, ayuda de pago, reporte de fallos de equipos, asistencia de emergencia, gestión de anomalías de carril y verificación de incidentes. Mejora el valor práctico tanto del sistema de intercomunicación como del sistema de videovigilancia.

Una base escalable para la comunicación de autopistas

Un sistema bien diseñado de intercomunicación y enlace de cámaras no es un proyecto de función única. Puede convertirse en parte de una plataforma mayor de comunicación y mando para autopistas. Con comunicación SIP, integración de pasarela de video, gestión de video GB/T28181 y enlace de despacho, el sistema puede admitir futuras ampliaciones en estaciones de peaje, áreas de servicio, túneles, puentes y centros regionales de mando.

Esta arquitectura ayuda a los operadores de autopistas a pasar de dispositivos aislados a comunicación coordinada y respuesta con video. Mejora la compatibilidad, reduce el trabajo de integración repetido y ofrece una base más sólida para operación y mantenimiento a largo plazo.

FAQ

¿Puede una cámara enlazarse con varios terminales de intercomunicación?

Sí. En algunos diseños de estaciones de peaje, varios puntos de ayuda cercanos pueden compartir una cámara gran angular o una cámara PTZ. El sistema debe definir reglas claras de vinculación para que el operador de despacho identifique qué intercomunicador activó la llamada.

¿Cada carril debe usar una cámara fija o una cámara PTZ?

Las cámaras fijas son adecuadas para vistas estables del carril, mientras que las cámaras PTZ son útiles cuando una cámara debe cubrir un área mayor o seguir distintas posiciones. Para carriles críticos, una combinación de cámara fija y PTZ puede ofrecer mejor cobertura.

¿Se requiere grabación de voz y video?

Se recomienda para revisión operativa y gestión de disputas. Grabaciones de voz, clips de video, hora de llamada, ID de dispositivo, acciones del operador y notas del evento pueden ayudar al equipo de gestión a revisar la calidad del servicio y el manejo del incidente.

¿Cómo puede el sistema manejar una falla de cámara?

La plataforma debe admitir detección de estado sin conexión, alarmas de fallo y reglas de respaldo. Si la cámara principal no está disponible, la consola de despacho puede cambiar a una cámara cercana de reserva o mostrar un aviso de alerta al operador.

¿Qué debe probarse antes de la aceptación del proyecto?

Las pruebas de aceptación deben incluir llamada por botón, registro SIP, velocidad de aparición de video, acceso a flujos RTSP o GB/T28181, compatibilidad de códec, visualización en despacho, enlace de grabación, retardo de red, condiciones de sobrecarga y recuperación después de interrupción de dispositivo o red.
