Los sistemas de voz empresariales suelen necesitar conservar teléfonos analógicos, máquinas de fax, líneas PSTN y equipos PBX antiguos mientras avanzan hacia IP PBX, troncales SIP, comunicación en la nube o plataformas de voz unificada. En este tipo de despliegue híbrido, los puertos FXS y FXO son interfaces pequeñas, pero determinan si el sistema puede realizar llamadas, recibir llamadas, timbrar correctamente y mantener rutas de respaldo.

Aunque los puertos FXS y FXO pueden usar el mismo conector físico de tipo RJ11, no son iguales. Sus funciones eléctricas son opuestas. Un lado entrega alimentación de línea, tono de marcación y tensión de timbrado; el otro lado recibe esas señales y se comporta como un terminal telefónico. Si se conectan de forma incorrecta, puede no haber tono de marcación, fallar las llamadas entrantes, quedar inutilizado el respaldo PSTN, volverse inestable la transmisión de fax o incluso dañarse la interfaz.

Por qué se debe definir primero el rol del puerto

Muchos fallos de voz analógica no se deben al registro SIP, a los códecs, a reglas de firewall ni a la lógica de enrutamiento de la PBX. Comienzan con un error simple de cableado: la interfaz analógica equivocada se conecta al lado equivocado del circuito. Como los puertos FXS y FXO pueden parecer similares desde fuera, el instalador debe identificar primero si el cable conectado viene de un dispositivo terminal o de una fuente de línea.

La regla básica es clara. FXS es el lado de servicio que proporciona alimentación y señalización. FXO es el lado terminal que recibe alimentación y señalización. Una instalación correcta siempre conecta un lado que entrega energía con otro que la recibe. Las conexiones FXS a FXS y FXO a FXO son incorrectas porque ambos extremos intentan cumplir el mismo papel.

Para la planificación del proyecto, esto significa que cada cable analógico debe clasificarse antes de la instalación. El equipo debe saber si el cable llega a un teléfono, fax, panel de alarma, extensión de una PBX antigua, línea PSTN del operador u otra fuente de voz. Una identificación clara en esta fase evita diagnósticos repetidos después de la migración.

Comprender FXS en una implementación real

FXS significa Foreign Exchange Station. En ingeniería práctica, un puerto FXS actúa como una roseta telefónica. Proporciona corriente de línea, tono de marcación y tensión de timbrado a un terminal analógico. Cuando un teléfono analógico se conecta a un puerto FXS, puede oír tono, timbrar ante llamadas entrantes y funcionar como extensión a través del gateway analógico.

Los puertos FXS se usan para conectar teléfonos analógicos comunes, máquinas de fax, módems, teléfonos de ascensor, teléfonos de emergencia, porteros, paneles de alarma y otros equipos terminales analógicos. El terminal no suministra alimentación de línea; espera recibir del gateway las condiciones eléctricas necesarias.

En muchos entornos empresariales, los puertos FXS son importantes porque protegen la inversión existente. Una empresa puede tener dispositivos analógicos fiables instalados en oficinas, almacenes, hoteles, campus o edificios industriales. Con gateways FXS, esos dispositivos pueden seguir en servicio mientras la organización actualiza la plataforma central de voz a IP.

Comprender FXO en una implementación real

FXO significa Foreign Exchange Office. En proyectos reales, un puerto FXO se comporta como un teléfono analógico. Recibe alimentación de línea, tono de marcación y señal de timbrado desde una línea PSTN, una línea de cobre del operador o el puerto de extensión de una PBX antigua. El puerto FXO puede detectar timbrado, descolgar, colgar y enviar dígitos por la línea analógica.

Los puertos FXO se usan cuando el gateway necesita conectarse a una línea analógica externa o a una extensión analógica suministrada por otro sistema. Por ejemplo, si una empresa quiere que una IP PBX utilice líneas PSTN existentes para llamadas entrantes y salientes, esas líneas PSTN deben conectarse a puertos FXO.

FXO también es útil cuando la empresa necesita una estrategia de migración conservadora. Algunos sitios no pueden retirar todas las líneas de cobre de inmediato porque ciertos números siguen publicados, las reglas de llamadas de emergencia dependen de líneas tradicionales o la disponibilidad del servicio local es limitada. Los gateways FXO integran esas líneas en el nuevo sistema sin interrumpir la comunicación diaria.

Producto relacionado: Analog Gateway — Los gateways analógicos de Becke Telcom conectan teléfonos analógicos, máquinas de fax, troncales PSTN y puertos PBX heredados a un sistema de voz IP con opciones flexibles de despliegue FXS y FXO.

Una arquitectura práctica para la migración a voz IP

En un proyecto moderno de migración de voz, el gateway analógico se convierte en el puente entre los recursos analógicos antiguos y la nueva plataforma de comunicación IP. Los puertos FXS conectan terminales analógicos y los convierten en extensiones IP. Los puertos FXO conectan líneas PSTN o puertos PBX antiguos y los convierten en rutas de llamada accesibles por SIP.

Esta arquitectura permite migrar paso a paso. Los teléfonos, faxes, líneas de emergencia, cableado de sucursales y líneas analógicas del operador pueden seguir funcionando mientras el control principal de llamadas pasa a una IP PBX o a una plataforma basada en SIP. Esto reduce el coste de sustitución y evita cambiar todos los terminales al mismo tiempo.

Un diseño recomendado separa el acceso de terminales analógicos, el acceso a líneas externas y la lógica de enrutamiento de PBX en capas claras. El gateway analógico gestiona la conversión eléctrica y la señalización SIP. La IP PBX administra números de extensión, permisos de llamada, planes de enrutamiento, buzón de voz, grabación, colas y políticas de troncales. Los switches, VLAN, QoS y políticas de seguridad proporcionan la base IP para mantener estable el tráfico de voz.

Escenarios de aplicación comunes

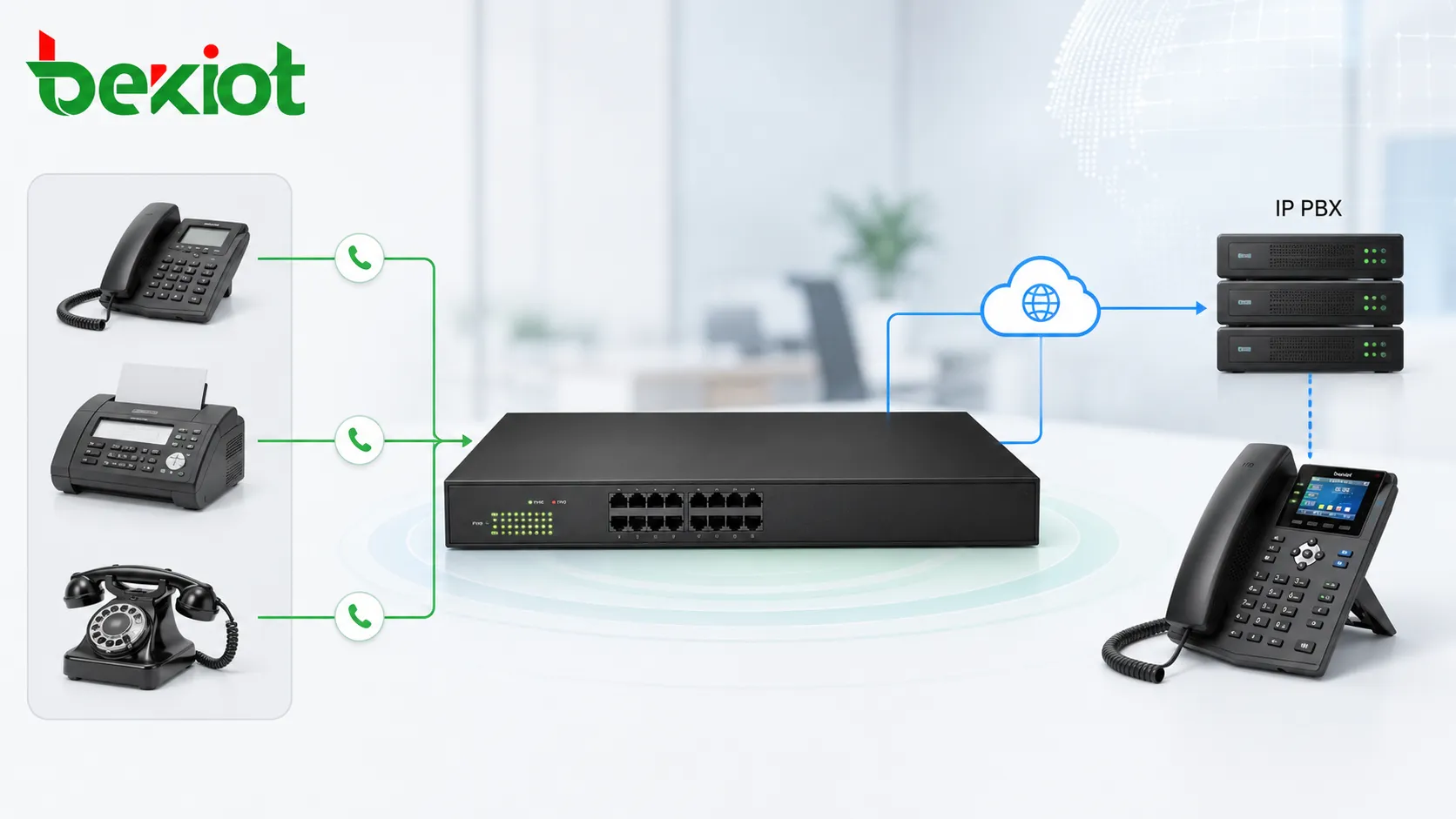

Mantener teléfonos analógicos durante la actualización de la PBX

Cuando una organización actualiza una PBX tradicional a una IP PBX, puede conservar muchos teléfonos analógicos en oficinas, almacenes, habitaciones de hotel, salas de seguridad o áreas de producción. No siempre es necesario sustituirlos todos a la vez. Un gateway analógico con puertos FXS puede conectar esos teléfonos a la IP PBX y permitir que sigan funcionando como extensiones.

Esto es especialmente útil donde el cableado existente es difícil de reemplazar o donde los teléfonos analógicos aún son fiables para el uso diario. El gateway proporciona la interfaz de línea analógica, mientras la IP PBX gestiona extensiones, rutas, permisos y servicios de voz centralizados.

Conectar máquinas de fax a un sistema de voz IP

Muchas empresas siguen usando fax para contratos, facturas, documentos médicos, formularios logísticos o comunicaciones con organismos públicos. Estos equipos suelen requerir una interfaz de línea analógica. Los puertos FXS pueden ofrecer esa conexión e integrar el fax en el entorno de voz IP.

En aplicaciones de fax, el equipo del proyecto debe prestar atención a la calidad de línea, códecs, soporte T.38 y pruebas reales de transmisión. El fax es más sensible que una llamada de voz común, por lo que debe probarse con documentos reales antes de la aceptación final.

Usar líneas PSTN como rutas de llamada

Si un sitio aún tiene líneas PSTN analógicas de un operador, esas líneas deben conectarse a puertos FXO. El gateway analógico convierte entonces las líneas PSTN en rutas que la IP PBX puede usar. Así la PBX puede gestionar llamadas entrantes, marcación saliente, permisos y rutas de respaldo desde un solo sistema.

Este diseño es común en sucursales, pequeñas empresas, oficinas temporales, instalaciones remotas y ubicaciones donde la migración a troncales SIP aún no ha finalizado. También ayuda a conservar números públicos existentes durante una migración gradual.

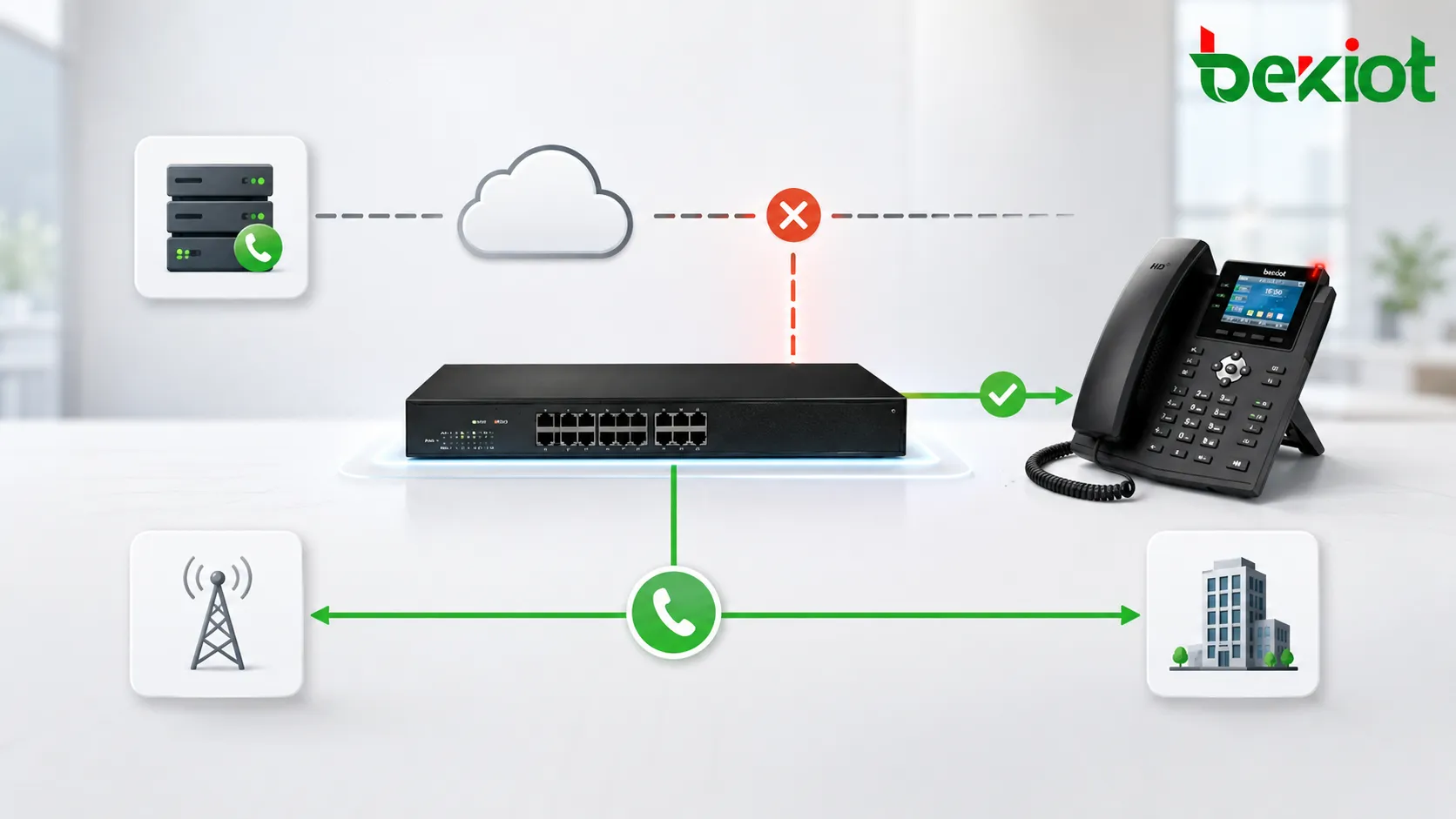

Crear una ruta de respaldo para llamadas críticas

Los puertos FXO también pueden servir como ruta de respaldo. En condiciones normales, las llamadas pueden pasar por troncales SIP o por la red IP empresarial. Si falla la conexión a Internet, la troncal SIP, el firewall o el enlace de datos, llamadas seleccionadas pueden enrutarse por una línea PSTN conectada a FXO.

Este respaldo es útil en hospitales, fábricas, campus, sitios de servicio público, centros de seguridad y otros entornos donde la disponibilidad de voz es importante. Incluso una sola línea analógica tradicional puede ofrecer una ruta de emergencia valiosa cuando se interrumpe la conectividad IP.

Interconectar con una PBX antigua

Durante una migración gradual, una PBX antigua puede necesitar coexistir con una nueva IP PBX. En muchos casos, el puerto de extensión de la PBX antigua se comporta como una fuente FXS porque entrega alimentación de línea y tono a un teléfono. Para conectar esa extensión antigua al nuevo sistema IP, el gateway debe usar un puerto FXO.

Esto permite intercambiar llamadas entre el sistema antiguo y el nuevo durante la transición. La organización puede conservar extensiones, cableado, hábitos de usuario y continuidad del servicio mientras mueve departamentos o sedes seleccionadas a la nueva plataforma.

Planificación de capacidad de puertos y flujo de llamadas

La planificación del gateway analógico debe empezar con un inventario real. El equipo debe contar cuántos teléfonos analógicos, faxes, dispositivos de alarma, teléfonos de ascensor, porteros, líneas PSTN y puertos PBX antiguos se deben conservar. Cada terminal analógico normalmente requiere un puerto FXS. Cada línea externa analógica o fuente de extensión PBX antigua normalmente requiere un puerto FXO.

La capacidad también debe considerar la concurrencia de llamadas. Ocho teléfonos analógicos no siempre implican ocho llamadas simultáneas, pero cada teléfono necesita su propia interfaz FXS. En cambio, cuatro líneas PSTN conectadas mediante FXO normalmente permiten hasta cuatro llamadas externas simultáneas. Entender esta diferencia evita tanto la falta de puertos como un gasto innecesario.

El diseño del flujo de llamadas es igualmente importante. Las llamadas PSTN entrantes pueden necesitar llegar a un asistente automático, una extensión de recepción, una cola o un grupo de teléfonos. Las salientes pueden requerir prefijos, prioridad para emergencias, enrutamiento de menor coste o políticas de respaldo. Estas reglas deben definirse antes de la instalación para que el gateway sea parte del sistema completo y no un conversor aislado.

Errores típicos de cableado que se deben evitar

Como las interfaces FXS y FXO pueden parecer similares, deben revisarse con cuidado antes de conectar cables. Durante la instalación se deben confirmar la etiqueta del puerto, modelo del gateway, tipo de módulo y destino del cable. Un puerto marcado como Phone, TEL o con un icono de auricular suele indicar FXS. Un puerto marcado como Line, CO o PSTN suele indicar FXO.

Guía de selección de puertos

El gateway correcto se selecciona contando lo que debe conectarse. Un sitio con muchos teléfonos analógicos necesita suficientes puertos FXS. Un sitio con varias líneas PSTN necesita suficientes puertos FXO. Un proyecto de migración puede requerir un gateway mixto con ambos tipos de interfaz.

Lista de comprobación de puesta en marcha

Antes de la puesta en servicio, cada puerto analógico debe probarse según su propósito real. El equipo debe verificar tipo de puerto, etiqueta de cable, terminal conectado, fuente de línea, número de extensión, ruta troncal, identificador de llamada, timbrado, ruta entrante, ruta saliente, marcación DTMF y estado de liberación de llamada.

En sitios que usan líneas FXO como respaldo, la conmutación por fallo debe probarse simulando una falla de red. La prueba debe confirmar que las llamadas de emergencia o prioridad aún pueden realizarse cuando las troncales SIP o Internet no están disponibles. En terminales FXS, se debe comprobar que los teléfonos timbren correctamente y que el fax u otros terminales especiales funcionen como se espera.

Después de la puesta en marcha, la configuración final debe documentarse claramente. Esto incluye dirección IP del gateway, dirección del servidor SIP, método de autenticación, mapeo de puertos, plan de numeración, tabla de rutas, política de failover, versión de firmware y etiquetas físicas de cables. Buenos registros facilitan el mantenimiento y reducen cambios accidentales en futuras ampliaciones.

Gestión operativa después del despliegue

Los gateways analógicos deben supervisarse como otros dispositivos de voz en red. Los administradores deben revisar estado de registro, estado de línea, registros de llamadas, desconexiones anómalas, uso de puertos y eventos de alarma. Si una línea PSTN de respaldo se usa poco, aun así debe probarse con regularidad. Una ruta de respaldo que nunca se prueba puede fallar justo cuando más se necesita.

Las actualizaciones de firmware, copias de configuración, políticas de contraseñas y control de acceso a la red también deben formar parte del plan de mantenimiento. Como los gateways analógicos conectan líneas físicas antiguas con sistemas IP modernos, ocupan un límite importante entre infraestructura heredada y servicios digitales. La estabilidad depende de un cableado correcto y una gestión disciplinada.

Valor empresarial para la comunicación corporativa

Una solución FXS y FXO bien planificada ayuda a proteger la inversión existente mientras moderniza el sistema de voz. En lugar de sustituir todos los equipos analógicos de inmediato, las empresas pueden reutilizar teléfonos, faxes, líneas PSTN y conexiones PBX antiguas mediante una arquitectura controlada de gateway analógico.

Este enfoque es valioso para centros de llamadas, sucursales, hoteles, fábricas, escuelas, hospitales, sitios logísticos, edificios de servicio público e instalaciones industriales. Reduce riesgos de migración, mantiene servicios esenciales en línea y crea un puente práctico entre infraestructura de voz heredada y plataformas IP.

Para los responsables de decisión, el valor no es solo compatibilidad técnica. Una buena solución de gateway analógico puede reducir costes, acortar la migración, proteger números existentes, admitir respaldo de emergencia y simplificar actualizaciones por fases. Para equipos de TI y telecomunicaciones, también crea una ruta gestionable desde sistemas analógicos fragmentados hacia comunicación IP centralizada.

FAQ

¿Puede un gateway analógico resolver todos los problemas de líneas de cobre antiguas?

No. Un gateway analógico puede convertir y gestionar la conexión, pero no puede reparar por completo una mala calidad de línea del operador, cables dañados por agua, problemas de puesta a tierra o cableado antiguo inestable. La prueba física de línea sigue siendo necesaria.

¿Por qué un fax necesita pruebas especiales después de la migración?

La transmisión de fax es más sensible que la voz normal. Aunque las llamadas suenen claras, el fax puede fallar por códecs, pérdida de paquetes, retardo o falta de soporte adecuado. Deben hacerse pruebas reales antes de la aceptación del proyecto.

¿Todas las sucursales deben usar el mismo número de puertos FXS y FXO?

No. La cantidad de puertos debe basarse en dispositivos y líneas reales. Una sucursal con muchos teléfonos analógicos puede necesitar más FXS, mientras otra que conserve principalmente líneas PSTN de respaldo puede necesitar más FXO.

¿Cómo puede el equipo de mantenimiento evitar confusiones futuras?

Cada puerto debe documentarse con tipo de interfaz, número de puerto del gateway, dispositivo o línea conectada, extensión o troncal, ruta del cable y propósito del servicio. Un etiquetado claro reduce el tiempo de diagnóstico.

¿Cuándo conviene un gateway mixto FXS y FXO?

Conviene cuando un sitio necesita tanto acceso para terminales analógicos como acceso a líneas PSTN. En sistemas más grandes, gateways FXS y FXO separados pueden ser más fáciles de ampliar, mantener y aislar durante la resolución de problemas.
