En parques de tanques, estaciones de bombeo, áreas de carga, salas de compresores y otras zonas industriales peligrosas, la primera tarea de comunicación después de una fuga, falla de equipo, incendio o lesión personal suele ser establecer un contacto confiable con el centro de control. El personal de campo necesita informar dónde ocurrió el problema, qué puede ver u oír, si el equipo todavía está en funcionamiento y si alguien corre peligro inmediato. Los teléfonos a prueba de explosiones proporcionan un punto de comunicación bidireccional fijo para este propósito.

Una vez que se comprende la situación, la comunicación puede necesitar expandirse más allá de la persona que realiza la llamada. Puede ser necesario enviar equipos de mantenimiento, detener trabajos cercanos y el personal de una o más áreas puede necesitar recibir la misma advertencia. Conectar teléfonos, consolas de despacho y recursos de megafonía a través de un entorno de mando unificado permite manejar estas acciones como un solo proceso operativo en lugar de varias tareas de comunicación aisladas.

Dónde se diferencian las funciones de teléfono y megafonía

Los teléfonos a prueba de explosiones y los sistemas de megafonía industrial sirven para diferentes propósitos operativos. Un teléfono admite comunicación bidireccional punto a punto. El personal de campo puede describir comportamientos anormales de los equipos, confirmar si un área está ocupada y responder preguntas de la sala de control. El despachador puede entonces emitir instrucciones específicas para esa persona o ubicación.

Un sistema de megafonía está diseñado para comunicación de uno a muchos. En lugar de contactar al personal individualmente, el centro de control puede enviar la misma advertencia, instrucción de parada, mensaje de evacuación o aviso operativo a todos dentro de una zona de transmisión definida.

Las dos funciones se complementan. Un teléfono proporciona detalles y confirmación; la megafonía extiende un mensaje verificado a una audiencia más amplia. La capa de despacho coordina la transición de una conversación de campo a una notificación más amplia cuando la situación lo requiere.

Esta distinción es particularmente importante en plantas peligrosas. Un problema local de equipo no justifica automáticamente interrumpir todo el sitio, mientras que un incidente que afecta a varias áreas de trabajo no puede manejarse eficientemente a través de una serie de llamadas individuales. El método de comunicación debe coincidir con el alcance real del evento.

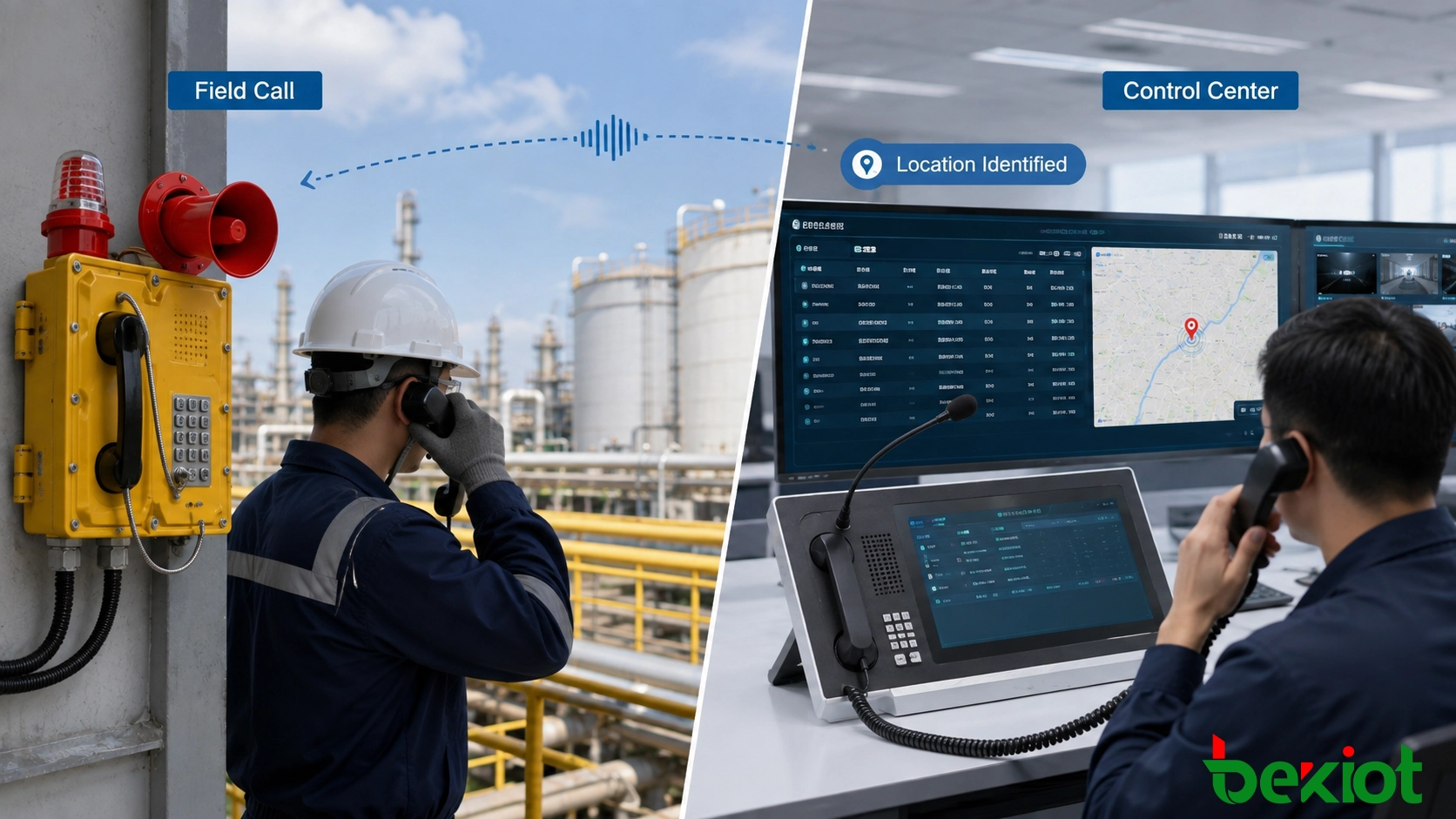

Cómo llegan las llamadas de campo al centro de control

Los teléfonos a prueba de explosiones se instalan comúnmente cerca de equipos críticos, entradas de áreas de producción, rutas de inspección, puntos de carga y otros lugares donde se requiere acceso de comunicación permanente. Debido a que el terminal es fijo, su posición física puede convertirse en parte de la información del incidente.

Los nombres de los terminales y los números de extensión deben seguir una estructura de sitio coherente. Una base de datos de despacho puede identificar los puntos de campo como:

• Parque de Tanques 01

• Estación de Bombeo 03

• Área de Carga 02

• Sala de Compresores 01

• Edificio de Servicios 04

Cuando llega una llamada, el operador puede ver inmediatamente qué punto registrado está llamando. En una refinería grande, mina o sitio industrial con múltiples unidades, esto ahorra tiempo valioso en comparación con pedir a cada llamante que explique su ubicación antes de poder discutir el problema real.

El despachador puede entonces concentrarse en la información necesaria para una respuesta: el equipo involucrado, la condición operativa actual, el estado del personal, los peligros visibles o sospechados, la dirección en la que puede estar desarrollándose la situación y qué equipos deben ser contactados.

Cuando se requieren grabación y trazabilidad de eventos, el sistema puede retener la hora de la llamada, la información del llamante y del destino, la duración de la llamada y las grabaciones asociadas. Esto da a los operadores y supervisores un historial de comunicación utilizable sin tener que recrear la secuencia más tarde a partir de notas manuscritas.

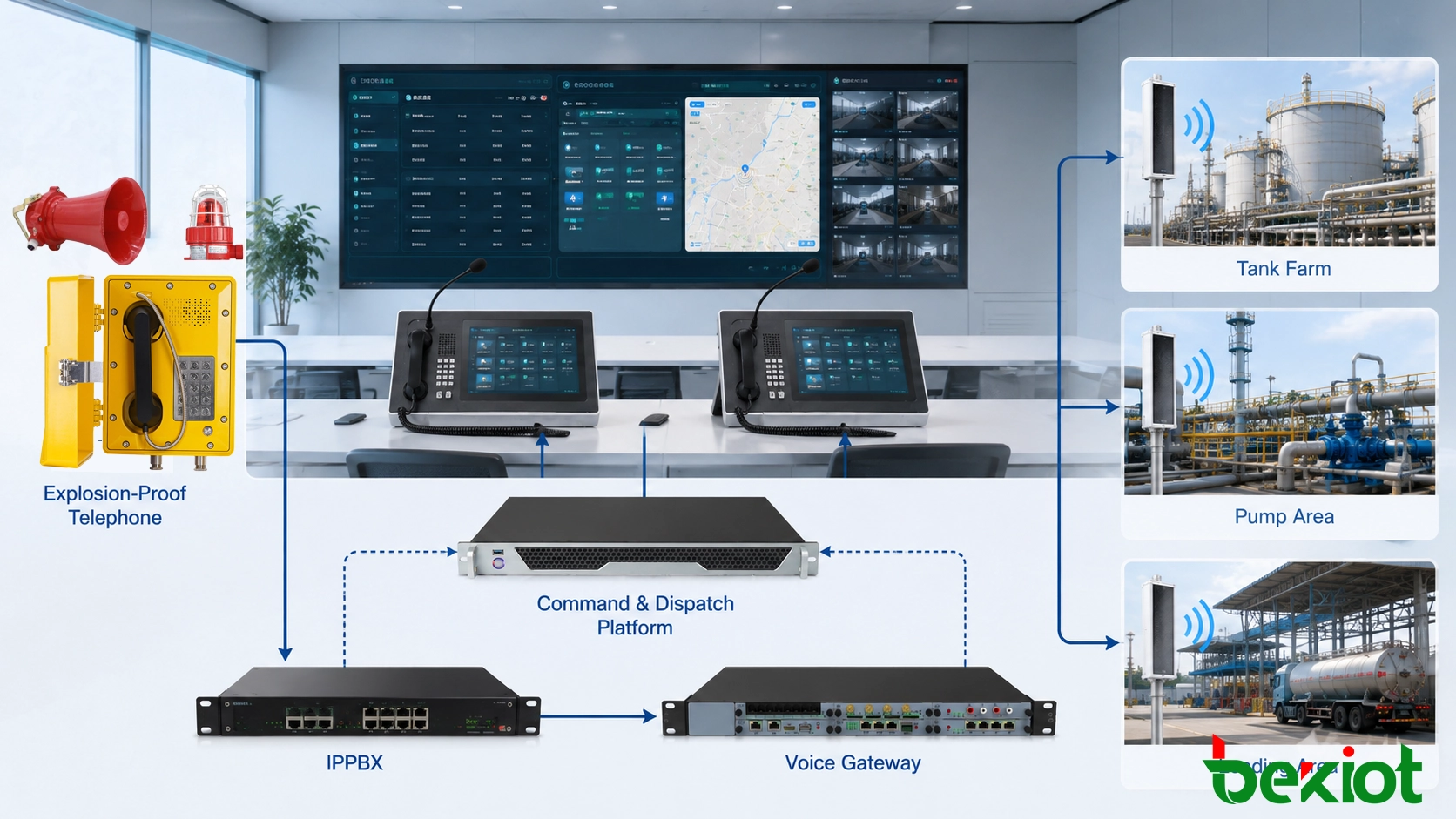

Conectando recursos de campo en una plataforma

La integración de teléfono y megafonía funciona mejor cuando los terminales de campo, los puestos de la sala de control y los recursos de transmisión se gestionan a través de la misma estructura de comunicación. El Sistema de Mando y Despacho de Becke Telcom se puede utilizar para organizar teléfonos, puntos finales SIP, consolas de despacho y recursos de megafonía según áreas de planta, departamentos y responsabilidades operativas.

Producto relacionado:    Sistema de Mando y Despacho de Becke Telcom

Los terminales de campo basados en SIP e IP pueden conectarse a través de la red IP. Los teléfonos analógicos a prueba de explosiones existentes también pueden permanecer en servicio a través de sistemas IP PBX adecuados, pasarelas de voz u otras interfaces. Esto es útil en proyectos de modernización donde un gran número de teléfonos de campo instalados aún son utilizables y reemplazarlos solo para modernizar la plataforma de control agregaría costos innecesarios y trabajos de construcción.

Dentro de la interfaz de despacho, los objetos de comunicación se pueden agrupar por área de producción, departamento o función laboral. Los operadores pueden seleccionar una estación de bombeo, equipo de seguridad, grupo de mantenimiento o sala de control directamente en lugar de memorizar numerosos números de extensión.

Durante el manejo de incidentes, la plataforma puede admitir operaciones de llamada ordinarias como responder, llamar, retener y transferir, junto con coordinación multipartita cuando sea necesario. El despachador puede hablar con el punto de informe, contactar al personal de mantenimiento o seguridad responsable y gestionar la secuencia de comunicación sin perder el seguimiento de la llamada original.

Los recursos de megafonía se pueden organizar en la misma estructura operativa. Una vez que se ha verificado la condición de campo, el despachador selecciona la zona de transmisión requerida y emite el mensaje desde el entorno de control. Esto reduce la necesidad de abandonar el flujo de trabajo del incidente y buscar la misma área nuevamente en una interfaz de megafonía no relacionada.

La cobertura de transmisión debe coincidir con el riesgo

Un sitio industrial grande rara vez debe tratar cada altavoz como un grupo de transmisión permanente. Los parques de tanques, unidades de proceso, áreas de carga, salas de compresores, almacenes, servicios públicos y edificios administrativos a menudo tienen diferentes condiciones operativas y diferentes niveles de exposición al mismo evento.

La zonificación de transmisión debe seguir los límites físicos de producción, la distribución del personal y las rutas de propagación de peligros creíbles. El centro de control puede entonces ampliar el rango de notificación a medida que el evento se desarrolla.

• Notificación local: la unidad afectada y los puestos de trabajo inmediatamente adyacentes reciben la primera advertencia.

• Notificación ampliada: se agregan zonas vecinas cuando el monitoreo o los informes de campo indican que el riesgo se está moviendo más allá del área original.

• Notificación de área amplia: se incluyen secciones de producción más grandes o todo el sitio cuando el plan de respuesta a emergencias requiere una acción más amplia.

Esta estructura evita anuncios innecesarios en toda la planta para eventos aislados, al tiempo que preserva la capacidad de escalar rápidamente. También le da al despachador una relación más clara entre la ubicación del incidente y el personal que realmente necesita el mensaje.

Los permisos de usuario deben seguir la misma lógica. Un operador de rutina puede estar autorizado para llamar solo a áreas de proceso designadas, mientras que los supervisores de seguridad o los puestos de despacho de nivel superior pueden acceder a zonas más amplias. Las transmisiones en todo el sitio o entre áreas pueden restringirse a usuarios con la autoridad operativa adecuada.

Despacho manual y planes de respuesta preestablecidos

No todos los anuncios tienen que ser ensamblados manualmente después de que ocurre una alarma. Cuando la planta ya opera sistemas de detección de incendios, detección de gases combustibles, sistemas de alarma audibles y visuales u otras plataformas de seguridad, la información de alarma se puede vincular con los recursos de comunicación cuando hay interfaces adecuadas disponibles.

Por ejemplo, una alarma de detector de gas puede identificar el área de la planta relevante en la pantalla de despacho y ayudar al operador a localizar puntos telefónicos cercanos y zonas de megafonía asociadas. El operador puede pasar directamente al procedimiento de respuesta en lugar de buscar manualmente en varios sistemas independientes la misma ubicación.

Los mensajes de emergencia repetitivos también se pueden preparar con anticipación. Los anuncios de advertencia, evacuación o reunión se pueden almacenar como tareas de transmisión preestablecidas para que el despachador solo necesite verificar el evento, seleccionar o confirmar la zona requerida e iniciar el mensaje apropiado.

La automatización completa debe usarse con cuidado en procesos industriales complejos. Una señal de alarma puede indicar una condición anormal sin requerir necesariamente una evacuación inmediata. El estado de producción, la redundancia, la confirmación de campo y los procedimientos de la empresa pueden afectar la respuesta correcta.

Para muchas aplicaciones, una secuencia controlada de indicación de alarma, verificación por el operador y activación del plan preestablecido proporciona un modelo operativo práctico. Acorta el tiempo necesario para encontrar los recursos de comunicación correctos mientras mantiene la decisión final de transmisión bajo control autorizado.

El rendimiento acústico debe demostrarse en el sitio

El estado en línea en una pantalla de despacho confirma la disponibilidad de la red, no la inteligibilidad del habla. Las refinerías, minas, plantas metalúrgicas, puertos y grandes sitios de fabricación contienen compresores, bombas, ventiladores, vehículos y maquinaria de proceso que pueden enmascarar tanto el audio del teléfono como los anuncios de megafonía.

Los teléfonos a prueba de explosiones deben colocarse donde el personal pueda alcanzarlos y operarlos en condiciones de trabajo reales. Una unidad técnicamente conforme puede ser difícil de usar si está demasiado lejos de la posición de trabajo, oculta detrás de tuberías o instalada fuera de las rutas de inspección normales.

Los operadores también pueden usar guantes protectores, protección auditiva u otro equipo de protección personal. La poca luz, el polvo, la lluvia y el alto ruido de fondo pueden afectar aún más la rapidez con que un usuario de campo encuentra el terminal, levanta el auricular y se comunica con la sala de control.

El diseño de la megafonía requiere una evaluación acústica separada. Diferentes espacios crean diferentes problemas de cobertura:

• Los parques de tanques abiertos requieren una cobertura exterior suficiente mientras se considera la exposición ambiental.

• Las salas de compresores necesitan niveles de voz que permanezcan inteligibles por encima del ruido continuo de la maquinaria.

• Las estructuras de tuberías y procesos densos pueden crear sombreado físico.

• Los talleres cerrados grandes pueden producir reflexión y reverberación.

• Los pasillos largos requieren dirección y espaciado controlados de los altavoces.

La potencia nominal del altavoz por sí sola no determina la cobertura útil. El nivel de presión sonora, el tipo de altavoz, la altura de montaje, la orientación, la distancia de escucha, el ruido de fondo y las condiciones acústicas locales afectan el resultado. Los equipos instalados en áreas peligrosas clasificadas también deben cumplir con los requisitos de protección contra explosiones aplicables para esa instalación.

La puesta en servicio debe incluir pruebas de voz reales mientras los equipos principales están en funcionamiento siempre que sea práctico. Los operadores deben verificar ambos lados de la cadena de comunicación: si el personal de campo puede entender el centro de control y si el centro de control puede entender claramente a los llamantes desde ubicaciones críticas.

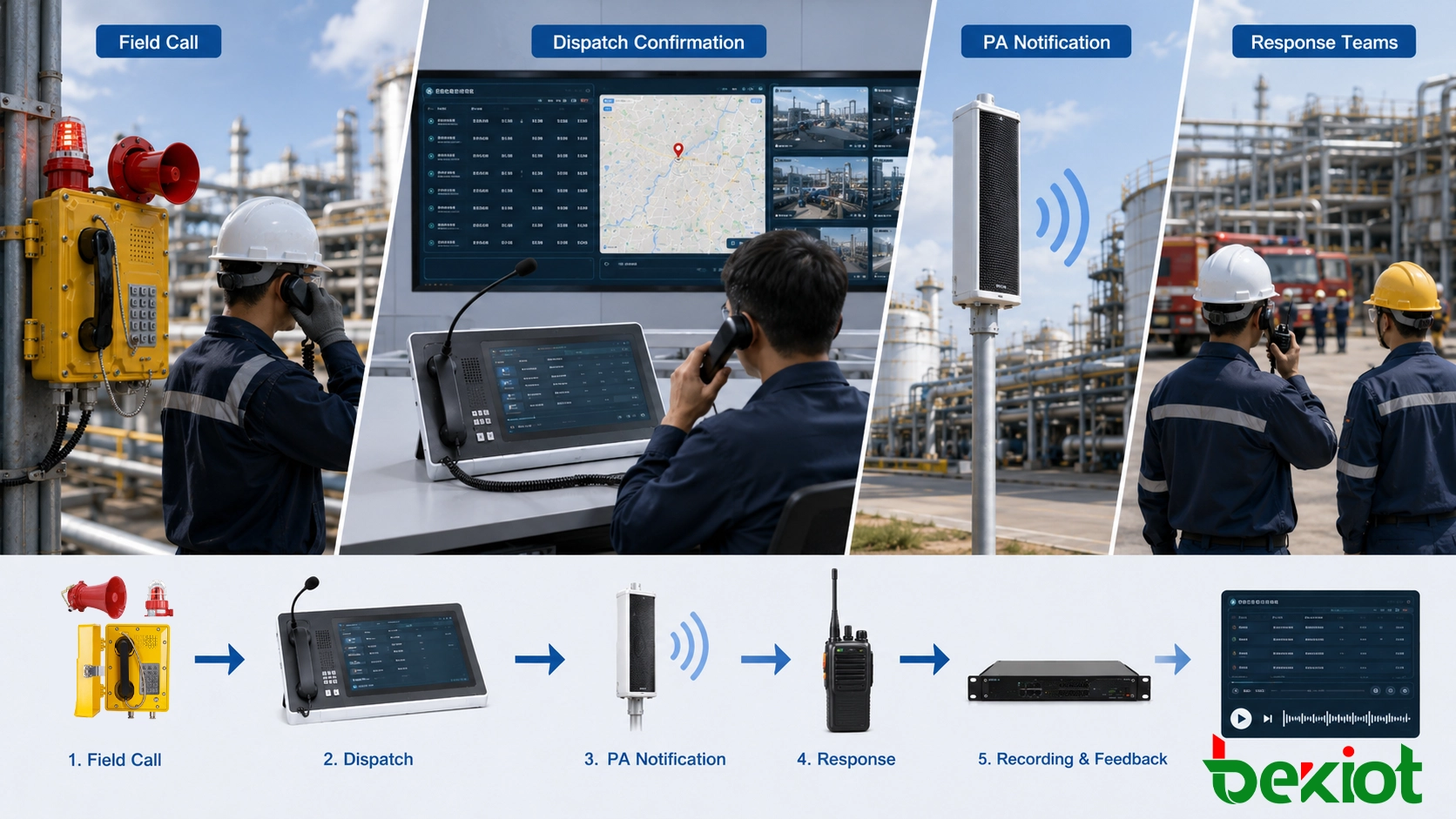

Un flujo de trabajo completo de incidentes en la práctica

Considere una anomalía en una tubería en un área de carga petroquímica. Un operador de campo nota el problema y utiliza el teléfono a prueba de explosiones más cercano para contactar al centro de control. La consola de despacho identifica el punto de llamada, por lo que el operador de turno puede centrarse inmediatamente en el estado de la tubería, los equipos cercanos y el personal en lugar de determinar primero dónde se encuentra el llamante.

El despachador mantiene al usuario de campo en la línea mientras contacta a los equipos de seguridad y mantenimiento. Basado en el informe inicial, se activa la zona de megafonía del área de carga y se instruye al personal no involucrado a suspender el trabajo y abandonar el área afectada.

Cuando el equipo de seguridad llega al lugar, continúan informando a través de teléfonos disponibles, radios u otros terminales de comunicación conectados. Los datos de monitoreo y los comentarios de campo determinan entonces si la zona de transmisión original sigue siendo suficiente o si también se deben notificar áreas adyacentes.

El llamante original no necesita encontrar un método de comunicación diferente a medida que el evento se desarrolla. El centro de control puede continuar coordinando varios grupos mientras mantiene una relación clara entre el primer informe, las instrucciones posteriores y la cobertura de transmisión cambiante.

Después de que se cierra el evento, las llamadas grabadas y los registros de despacho se pueden revisar juntos. Esto da a los supervisores un cronograma más claro de cuándo se recibió el primer informe, a quién se contactó, cómo cambió el área de notificación y cómo respondieron los equipos de campo.

Integración de sistemas adicionales del sitio

Una vez que los recursos de teléfono y megafonía comparten un entorno de despacho común, otros sistemas del sitio pueden proporcionar contexto adicional sin reemplazar sus funciones existentes.

La videovigilancia puede ayudar a los operadores a verificar las condiciones visibles cerca de la ubicación de la llamada. Un llamante de campo puede informar sobre olor, sonido, vibración o condiciones fuera de la vista de la cámara, mientras que el video cercano proporciona una imagen más amplia del movimiento del personal y el estado de los equipos.

El SIG se vuelve útil en plantas grandes, minas, puertos e instalaciones con múltiples sitios donde la distancia física afecta las decisiones de respuesta. Los puntos telefónicos, las zonas de megafonía y otros recursos de comunicación se pueden asociar con ubicaciones reales, ayudando a los operadores a ver qué se encuentra cerca de una alarma o llamada de emergencia.

Las alarmas de incendio, la detección de gases combustibles y otros sistemas de alarma pueden proporcionar la ubicación del evento o el tipo de alarma al entorno de despacho. Esta información puede guiar a los operadores hacia los contactos de campo apropiados y las zonas de notificación sin convertir la plataforma de comunicación en un reemplazo del sistema de seguridad dedicado.

El resultado es una división más clara de responsabilidades: los sistemas de alarma identifican condiciones anormales, el video proporciona contexto visual, el SIG muestra relaciones espaciales, los teléfonos admiten la comunicación bidireccional de campo y el sistema de megafonía entrega instrucciones más amplias. La capa de despacho reúne estos recursos en la misma vista operativa.

Conclusión

La integración de teléfonos a prueba de explosiones y megafonía es más efectiva cuando se diseña en torno al manejo de incidentes en lugar de solo la conectividad de dispositivos. El teléfono de campo proporciona un punto de informe confiable, la consola de despacho ayuda a los operadores a identificar y verificar el evento, y el sistema de megafonía extiende instrucciones confirmadas a las personas que las necesitan.

El Sistema de Mando y Despacho de Becke Telcom puede proporcionar la capa de control de comunicación para esta arquitectura, permitiendo que los recursos analógicos y IP existentes se integren en etapas. También se pueden introducir video, SIG e información de alarma cuando sea necesario, dando al centro de control más contexto sin cambiar el papel fundamental de cada sistema.

Para sitios industriales peligrosos como petroquímicos, petróleo y gas, minería, metalurgia, puertos y otros, esta disposición respalda una secuencia práctica desde el informe de campo hasta la notificación dirigida, la respuesta coordinada y la revisión final de la comunicación.

Preguntas frecuentes

¿Es necesario reemplazar los teléfonos analógicos a prueba de explosiones existentes?

No necesariamente. Los terminales analógicos utilizables pueden continuar operando a través de sistemas IP PBX adecuados, pasarelas de voz u otras interfaces, según la arquitectura de línea existente. Las nuevas áreas pueden adoptar terminales SIP o IP mientras que las secciones más antiguas se actualizan en etapas.

¿Deben coincidir exactamente las ubicaciones de los teléfonos con las zonas de transmisión?

No. Los puntos telefónicos suelen definirse por posiciones de trabajo o ubicaciones de equipos, mientras que las zonas de megafonía se basan en la cobertura acústica, la distribución del personal y los límites de producción. El requisito importante es una relación clara entre el punto de llamada y el área de transmisión que es probable que los operadores necesiten durante un incidente.

¿Qué se debe probar durante la puesta en servicio de la integración de megafonía?

La puesta en servicio debe incluir llamadas de campo reales, identificación del punto de llamada, selección de zona de transmisión, control de permisos, pruebas de inteligibilidad, recuperación después de interrupciones de la red y verificaciones del flujo de trabajo del operador. Las ubicaciones con alto nivel de ruido deben probarse mientras los equipos de producción representativos están en funcionamiento.

¿Se pueden gestionar múltiples sitios industriales desde un centro de despacho?

Sí, si la arquitectura de red y sistema soporta la operación centralizada. Los planes de extensión, los nombres de los sitios, los permisos de transmisión, los enlaces entre sitios y la resiliencia de comunicación local deben definirse claramente para que los operadores puedan distinguir los destinos y evitar errores de selección entre sitios.
