Los sistemas de audioconferencia todavía se utilizan ampliamente en empresas, agencias gubernamentales, centros de operaciones, parques industriales, organizaciones de transporte, servicios públicos y departamentos de servicio. Incluso cuando hay reuniones por video y plataformas de colaboración IP disponibles, las llamadas de conferencia por marcación siguen siendo importantes porque son simples, familiares y accesibles desde teléfonos comunes.

La pregunta clave es cómo debe conectarse la plataforma de conferencia a la red telefónica pública o a una red de voz empresarial. El acceso por líneas analógicas tradicionales puede funcionar para sistemas pequeños, pero se vuelve difícil de gestionar cuando muchos participantes necesitan marcar al mismo tiempo. El acceso E1 trunk ofrece un método más eficiente y de calidad de operador para conectar sistemas de audioconferencia, especialmente cuando se requiere un acceso de voz multicanal estable.

Por qué el acceso analógico se vuelve difícil a medida que crecen las conferencias

Los primeros sistemas de puente de conferencia telefónica a menudo se conectaban a operadores de telecomunicaciones a través de líneas telefónicas analógicas. Este enfoque es fácil de entender: cada línea analógica representa una ruta de voz. Si un sistema de conferencia necesita admitir múltiples participantes externos al mismo tiempo, debe conectar múltiples líneas telefónicas físicas.

Esto se vuelve ineficiente muy rápidamente. Por ejemplo, si un puente de audioconferencia de 16 participantes necesita que 16 participantes marquen a través de la red telefónica pública, es posible que el sistema necesite 16 líneas telefónicas analógicas para proporcionar suficiente capacidad de acceso. Cada línea requiere cableado, administración de números, mantenimiento, pruebas y solución de problemas.

Para oficinas pequeñas, unas pocas líneas analógicas pueden ser aceptables. Para conferencias a nivel empresarial, centros de comando, líneas directas de servicio público, sistemas de despacho u organizaciones que realizan llamadas grupales frecuentes, el acceso analógico genera demasiado trabajo de cableado y administración. También hace que la expansión sea menos conveniente porque cada canal de acceso adicional depende de recursos de línea física adicionales.

Cómo una línea E1 transporta canales de voz

E1 es un estándar de transmisión digital de capa física que se usa comúnmente en servicios de voz de calidad de operador. Fue definido bajo los estándares CCITT y a menudo se denomina señal de grupo primario. Su velocidad de transmisión es de 2.048 Mbps, razón por la cual muchos operadores e ingenieros también la llaman línea 2M.

En entornos de telecomunicaciones, E1 se usa ampliamente como trunk digital para sistemas de conmutación de voz. En lugar de utilizar muchas líneas telefónicas analógicas separadas, un trunk E1 puede transportar múltiples canales de voz digitales a través de un solo circuito físico. Esta es la razón principal por la que es útil para el acceso a audioconferencias.

Una trama E1 se basa en multiplexación por división de tiempo. Cada trama tiene 125 microsegundos de duración y se divide en 32 intervalos de tiempo iguales, numerados del CH0 al CH31. El intervalo de tiempo CH0 se utiliza para la sincronización de trama, y CH16 se usa comúnmente para la señalización en aplicaciones de voz basadas en PRI. Los 30 intervalos de tiempo restantes, CH1 a CH15 y CH17 a CH31, se utilizan como 30 canales de voz.

Cada intervalo de tiempo transporta 8 bits por trama. Dado que hay 32 intervalos de tiempo, una trama transporta 256 bits. Debido a que se transmiten 8,000 tramas por segundo, la tasa de datos total de una señal de grupo primario E1 es de 2.048 Mbps. En aplicaciones de trunk de voz, esta estructura se entiende comúnmente como 32 canales de capacidad de 64 kbps, con 30 canales disponibles para voz cuando CH0 y CH16 están reservados para sincronización y señalización.

Por qué un trunk E1 se adapta al acceso por marcación de conferencias

La ventaja más práctica del acceso E1 trunk es la densidad de canales. Una línea E1 puede admitir 30 llamadas de voz simultáneas. Para un sistema de conferencia telefónica, esto significa que muchos participantes pueden llamar al mismo número de acceso a la conferencia sin que el sistema necesite una línea analógica separada para cada participante.

Esto es especialmente adecuado para servicios de audioconferencia por marcación. Los participantes solo necesitan recordar un número de acceso unificado. Detrás de ese número, el trunk E1 proporciona múltiples canales portadores, lo que permite que muchos usuarios ingresen al sistema de conferencia al mismo tiempo.

Cuando la capacidad no es suficiente, la expansión también es más clara. En lugar de agregar muchas líneas analógicas independientes, la organización puede agregar otro trunk E1 o aumentar la capacidad del trunk de acuerdo con la plataforma de conferencia y los recursos del operador. El número de marcación pública y la experiencia del usuario pueden mantenerse más consistentes.

Producto relacionado: Becke IPGA-1E1 Trunk Gateway

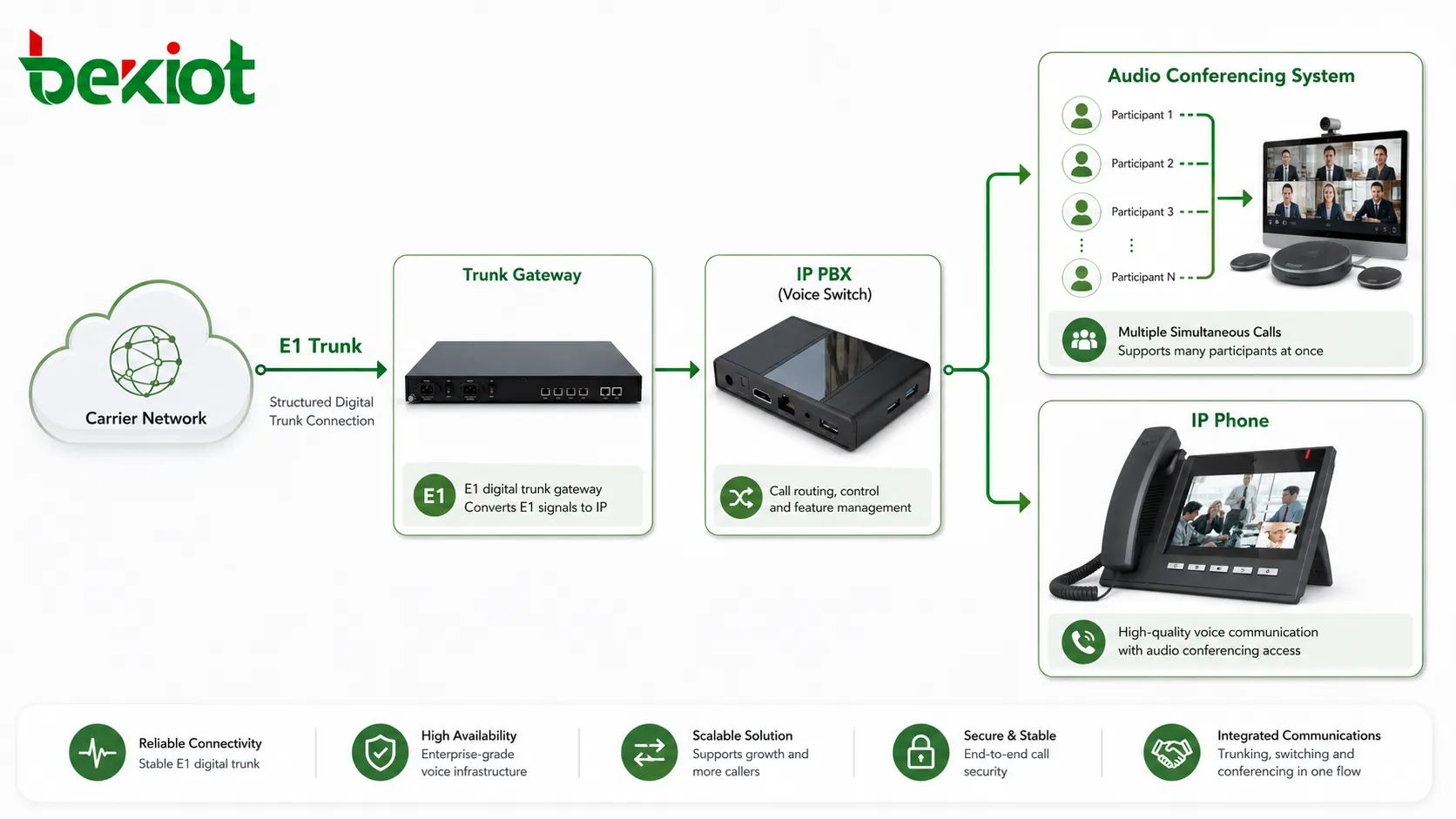

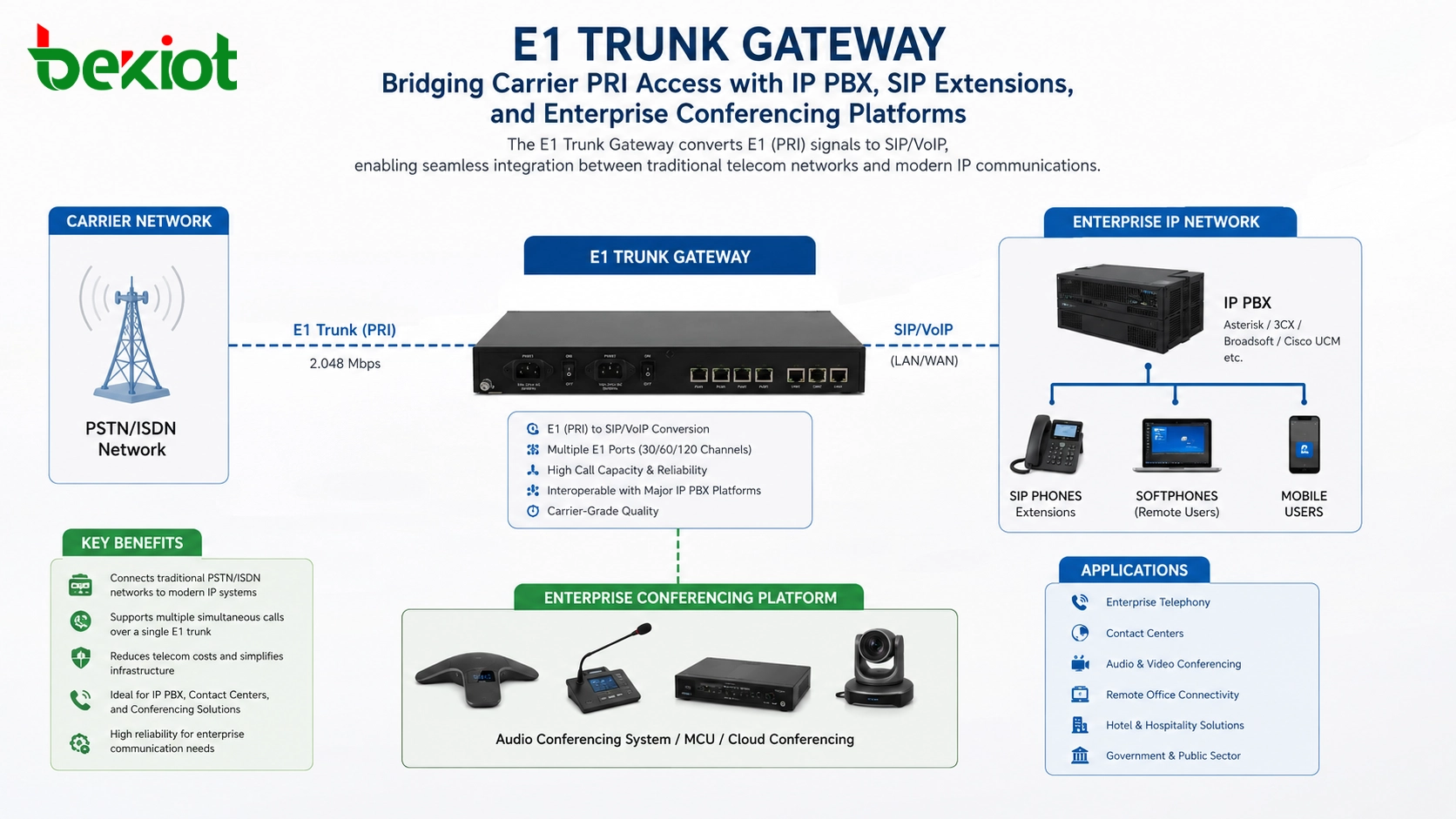

En un entorno de voz basado en IP, un trunk gateway E1 se puede utilizar como capa de conversión y acceso entre el circuito E1 del operador y la IP PBX, el servidor SIP o la plataforma de audioconferencia. Permite que los recursos de trunk digitales tradicionales se integren en las arquitecturas modernas de VoIP y comunicaciones unificadas.

Acceso físico y planificación de la interfaz

En una implementación típica, el operador entrega el servicio E1 a la sala de equipos del cliente a través de infraestructura de transmisión como fibra óptica. Un dispositivo de transmisión o conversión óptica libera entonces la interfaz eléctrica E1 para la conexión con el equipo de comunicación del lado del cliente.

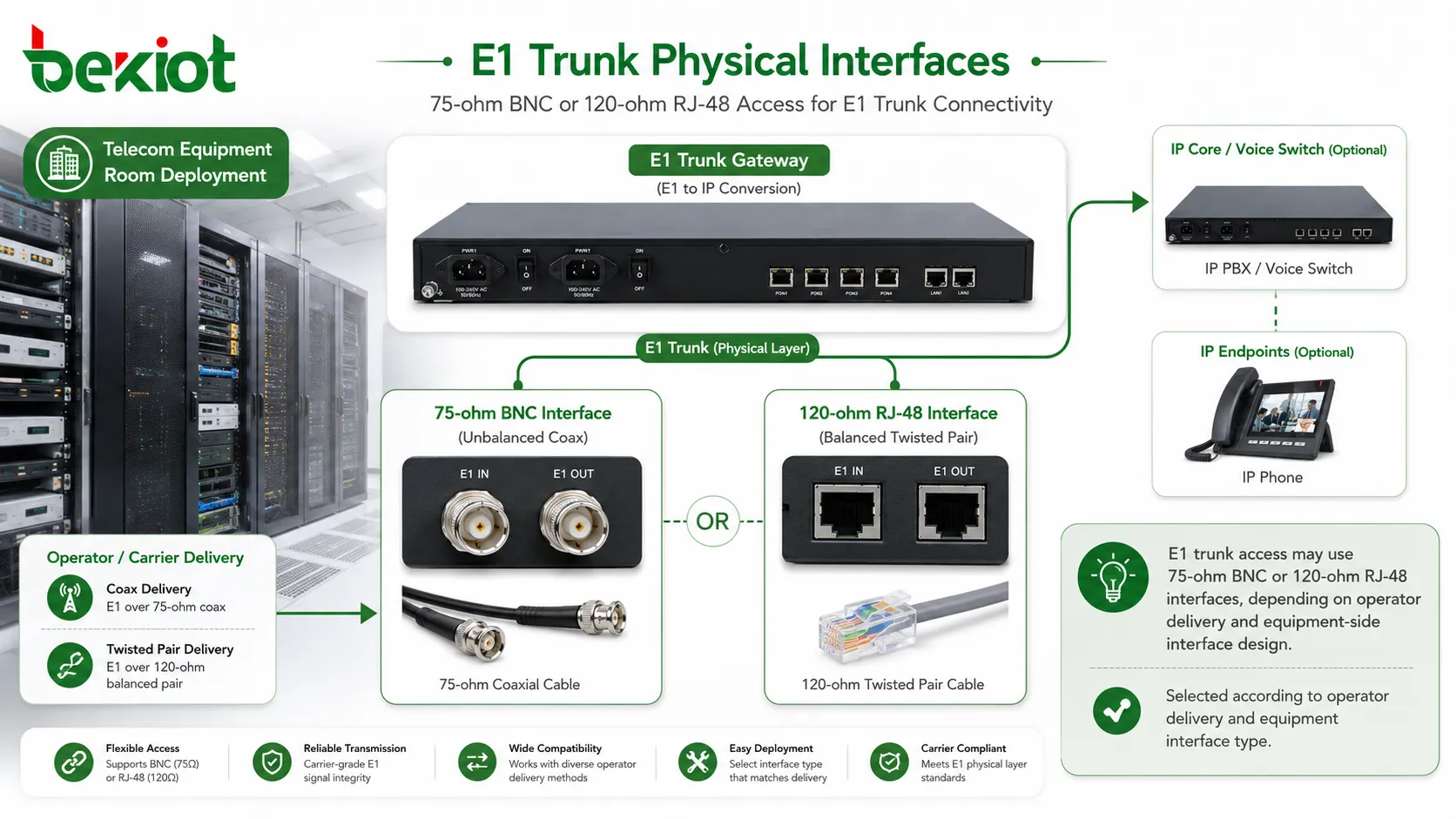

Las interfaces E1 se presentan comúnmente en dos formas físicas según las características eléctricas G.703. Una es la interfaz desbalanceada de 75 ohmios, que generalmente utiliza conectores BNC coaxiales dobles. La otra es la interfaz balanceada de 120 ohmios, que generalmente utiliza un conector RJ-48 de par trenzado.

La diferencia entre el acceso de 75 ohmios y 120 ohmios no necesariamente impide la implementación. Si el lado del operador y el lado del equipo utilizan diferentes tipos de interfaz física, se puede utilizar un convertidor de impedancia o adaptador adecuado. La clave es planificar claramente el tipo de interfaz antes de la instalación y asegurarse de que el cableado, los conectores, la puesta a tierra y la distancia de transmisión se manejen correctamente.

Dirección de la señal y consistencia de parámetros

La instalación de un trunk E1 no es solo cuestión de enchufar un cable. La dirección de transmisión y recepción debe conectarse correctamente. Cuando el conmutador remoto o el dispositivo del operador utiliza un lado como recepción, el dispositivo local debe conectarse al puerto de transmisión correspondiente. Cuando el lado remoto transmite, el lado local debe recibir. Un cableado incorrecto de transmisión y recepción puede impedir que el enlace se active.

Durante la puesta en servicio, los dos lados no deben mostrar pérdida de señal, pérdida de trama, pérdida de sincronización multiframe, alarmas de deslizamiento u otros fallos de la capa E1. Estas alarmas suelen indicar que el enlace físico, la temporización, el encuadre o la configuración de parámetros no son correctos.

La consistencia de los parámetros también es fundamental. Ambos lados de la interfaz E1 deben usar configuraciones coincidentes para el encuadre, la señalización, el CRC, la codificación, la fuente de reloj y los parámetros de trunk relacionados. Incluso una pequeña falta de coincidencia puede provocar fallos en el canal, errores de bits, deslizamientos, problemas de sincronización de trama o comportamiento inestable de las llamadas.

Para muchos proyectos de acceso a audioconferencias, generalmente se puede solicitar al operador que proporcione una línea E1 con señalización ISDN-PRI, CRC deshabilitado y codificación PCM30. Estas configuraciones aún deben confirmarse de acuerdo con los requisitos del operador local, la plataforma de conferencia, el trunk gateway y la PBX.

Calidad de voz más limpia a través de la transmisión digital

E1 se diferencia del acceso telefónico analógico porque utiliza transmisión digital e intervalos de tiempo estructurados. Esto le otorga una mayor resistencia a las interferencias que las líneas analógicas tradicionales. En el acceso analógico, el ruido de línea, los problemas de impedancia, el cobre envejecido y las interferencias ambientales pueden afectar la calidad de la llamada.

Con los trunks digitales E1, los canales de voz se transmiten en una estructura digital más controlada. Cuando la línea está correctamente aprovisionada y sincronizada, la calidad de audio suele ser más clara y estable. Esto es importante para las conferencias, porque una mala calidad de voz afecta a múltiples participantes al mismo tiempo y puede reducir la eficiencia de la reunión.

En un sistema de conferencia, la claridad no es solo un factor de comodidad. Un audio más claro ayuda a los participantes a identificar a los oradores, reducir explicaciones repetidas y mantener la continuidad de la reunión. Para reuniones de comando, despacho, coordinación empresarial y servicio público, la calidad de voz estable es parte de la confiabilidad del sistema.

Establecimiento de llamadas más rápido con señalización PRI

Otra ventaja importante del acceso E1 es la eficiencia de la señalización. Cuando E1 utiliza señalización ISDN-PRI, la información de señalización se transporta por separado de los canales portadores de voz. En la estructura común de 30 canales de voz, CH16 se utiliza para la señalización, mientras que los otros 30 canales se utilizan para el tráfico de voz.

Esto es diferente del comportamiento de las líneas analógicas tradicionales. La telefonía analógica a menudo se basa en el reconocimiento de estado basado en tonos, como tono de marcación, tono de ocupado, tono de retorno de llamada u otras indicaciones de estado de línea. Estos métodos pueden ser más lentos y pueden introducir errores de detección en ciertos entornos.

La señalización PRI permite que el establecimiento de llamadas, la liberación, la información del llamante, la asignación de canales y otras acciones de control de llamadas se transmitan a través de mensajes de señalización. Esto permite un manejo de conexiones más rápido y reduce el riesgo de detección incorrecta de tonos. Para una plataforma de conferencia que puede recibir muchas llamadas entrantes en un período corto, una señalización más rápida y confiable es una ventaja práctica.

La numeración unificada mejora la experiencia del usuario

El acceso a la conferencia debe ser simple para los usuarios. Si los participantes deben recordar diferentes números, departamentos, líneas o métodos de acceso de respaldo, la participación en la reunión se vuelve más complicada. El acceso E1 trunk ayuda a resolver esto al permitir muchas llamadas concurrentes detrás de un número unificado.

En un servicio típico de audioconferencia, los usuarios marcan un número de acceso a la conferencia publicado. La red y la plataforma de conferencia luego manejan la asignación de canales y el enrutamiento de la reunión. El llamante no necesita saber si el sistema está utilizando un trunk, múltiples trunks o lógica de enrutamiento interna.

Esto mejora la usabilidad para reuniones regulares, sesiones informativas de emergencia, coordinación entre departamentos y notificaciones a grandes grupos. Un número unificado también facilita a los administradores la publicación de instrucciones para las reuniones y la gestión de políticas de acceso a conferencias a largo plazo.

Acceso escalable para sistemas empresariales y de comando

El acceso E1 trunk no solo es útil para un puente de conferencia único. También puede ser parte de una arquitectura de voz empresarial más amplia. El trunk puede conectarse a una IP PBX, una plataforma de comunicación basada en SIP, un sistema de despacho o un servidor de conferencia dedicado a través de un trunk gateway.

Esta arquitectura es útil cuando la organización necesita combinar el acceso de telecomunicaciones heredado con la comunicación IP moderna. Los llamantes externos ingresan a través del trunk E1, mientras que los usuarios internos pueden unirse a través de extensiones SIP, teléfonos IP, softphones, consolas de despacho o clientes de comunicaciones unificadas. El gateway y la PBX enrutan las llamadas a la plataforma de conferencia.

Para centros de comando y salas de comunicación empresarial, este diseño proporciona un límite estable entre el acceso a la red pública y la comunicación IP interna. También permite a la organización mantener la confiabilidad de trunk de calidad de operador mientras construye aplicaciones de voz internas flexibles.

Cuándo E1 sigue siendo una opción sólida

El acceso de voz basado en IP y las líneas IMS son cada vez más comunes, y las redes de voz totalmente IP son una tendencia de desarrollo a largo plazo. Sin embargo, E1 sigue siendo una opción sólida en muchos proyectos prácticos de audioconferencia porque es maduro, predecible y ampliamente entendido por los operadores de telecomunicaciones e ingenieros de voz.

Las organizaciones pueden seguir eligiendo E1 cuando necesitan capacidad de llamadas entrantes estable, asignación clara de canales, señalización PRI establecida, interconexión confiable con el operador y compatibilidad con la infraestructura PBX o de conferencia existente. En algunas regiones o industrias, E1 sigue siendo una de las formas más confiables de proporcionar acceso de voz multicanal.

El mejor enfoque no es tratar E1 y la voz IP como tecnologías opuestas. En muchas implementaciones, E1 se utiliza en el lado de acceso del operador, mientras que SIP y la comunicación IP se utilizan dentro de la red empresarial. Un trunk gateway conecta estos dos dominios y permite que el sistema de conferencia se beneficie tanto del acceso trunk digital estable como del enrutamiento IP flexible.

Lista de verificación de implementación para la planificación del proyecto

Antes de implementar el acceso E1 para un sistema de audioconferencia, los equipos del proyecto deben evaluar tanto las condiciones del lado del operador como los requisitos del lado del equipo. Una lista de verificación clara puede reducir los problemas de puesta en servicio y acortar el tiempo de entrega del proyecto.

• Confirmar si el operador proporciona E1 como PRI y confirmar el modo de señalización esperado.

• Verificar el número requerido de llamadas de conferencia entrantes y salientes concurrentes.

• Verificar si un trunk E1 con 30 canales de voz es suficiente o si se necesitan múltiples trunks E1.

• Confirmar el tipo de interfaz física: BNC de 75 ohmios o RJ-48 de 120 ohmios.

• Preparar adaptadores o conversión de impedancia si el lado del operador y el lado del dispositivo utilizan diferentes tipos de interfaz.

• Confirmar la dirección del cableado de transmisión y recepción antes de la puesta en servicio.

• Hacer coincidir el encuadre E1, la temporización, el CRC, PCM30 y los parámetros de señalización en ambos lados.

• Verificar si hay pérdida de señal, pérdida de trama, pérdida multiframe, alarmas de deslizamiento y errores de bits.

• Probar la concurrencia de llamadas entrantes, la velocidad de establecimiento de llamadas, el comportamiento de colgar, la entrega del número del llamante y el enrutamiento de la conferencia.

• Planificar la publicación de números, la conmutación por fallo del trunk, la expansión de capacidad, la grabación y la integración con PBX.

Conclusión

El acceso E1 trunk proporciona un método práctico y maduro para conectar sistemas de audioconferencia a redes de voz de calidad de operador. En comparación con el acceso por líneas analógicas, reduce la complejidad del cableado, admite 30 canales de voz simultáneos en una línea de 2.048 Mbps, permite una numeración de marcación unificada, mejora la estabilidad de la voz y proporciona un control de llamadas más rápido a través de la señalización PRI.

Su estructura técnica también es clara. Una trama E1 contiene 32 intervalos de tiempo, con CH0 utilizado para la sincronización, CH16 comúnmente utilizado para la señalización y 30 canales disponibles para voz. Esto hace que E1 sea especialmente adecuado para sistemas de conferencia que necesitan que múltiples participantes marquen a través de un único número de acceso.

Aunque el acceso de voz basado en IMS e IP es cada vez más importante, E1 sigue siendo valioso donde se requieren trunks digitales estables, capacidad de canal predecible e interconexión de calidad de operador. Cuando se combina con un trunk gateway E1 y una IP PBX o plataforma de conferencia basada en SIP, puede formar un puente confiable entre las redes de telecomunicaciones tradicionales y los sistemas de comunicación empresariales modernos.

Preguntas frecuentes

¿Cuántas llamadas de voz simultáneas puede soportar un trunk E1?

En una configuración de voz PRI común, un trunk E1 admite 30 canales de voz simultáneos. Los intervalos de tiempo restantes se utilizan para funciones de sincronización y señalización.

¿Por qué E1 es mejor que múltiples líneas analógicas para conferencias?

E1 reduce el cableado físico, simplifica la gestión del trunk, proporciona transmisión de voz digital, admite numeración de marcación unificada y permite muchas llamadas concurrentes a través de un solo circuito estructurado.

¿Funciona E1 con sistemas IP PBX?

Sí. Un trunk E1 puede conectarse a una IP PBX o sistema de conferencia basado en SIP a través de un trunk gateway E1. El gateway convierte entre el lado del trunk digital tradicional y el lado de la red de voz IP.

¿Qué se debe verificar si un trunk E1 no puede realizar llamadas?

Los ingenieros deben verificar el tipo de interfaz física, el cableado de transmisión y recepción, la fuente de reloj, el modo de encuadre, la configuración de CRC, la señalización PRI, la codificación PCM30, las alarmas y si ambos lados utilizan parámetros de trunk coincidentes.
