La multifrecuencia de doble tono, comúnmente abreviada como DTMF, es un método de señalización de audio que utiliza un par de tonos para representar la entrada de un teclado. Cuando un usuario pulsa una tecla en el teclado de un teléfono, el sistema genera dos frecuencias simultáneas: una procedente de un grupo de baja frecuencia y otra de un grupo de alta frecuencia. El sistema receptor detecta este par de tonos y lo convierte en un dígito, un símbolo o un comando de control.

Aunque DTMF está estrechamente asociado con la telefonía tradicional, sigue siendo relevante en escenarios modernos de comunicación y control. Los sistemas de respuesta de voz interactiva, el enrutamiento de llamadas, el control de acceso, el control remoto, los sistemas de voz basados en SIP, la notificación de alarmas, las plataformas de despacho, las pasarelas de radio y las interfaces heredadas todavía pueden depender del reconocimiento de tonos. Su valor a largo plazo parte de una idea simple: los comandos pueden viajar por una ruta de audio ordinaria sin requerir un canal de datos independiente.

Por qué se utilizan dos frecuencias

La característica de diseño más importante es el uso de dos tonos al mismo tiempo. Cada tecla válida se representa mediante una frecuencia del grupo bajo y una frecuencia del grupo alto. Esto reduce la posibilidad de que la voz, el sonido de fondo, el ruido de línea o la música se confundan con un comando de teclado válido.

Un solo tono sería más fácil de imitar por accidente. La voz humana contiene muchos componentes de frecuencia variables, y ciertas vocales o ruidos pueden solaparse con frecuencias individuales. Una estructura de doble tono hace que el reconocimiento sea más selectivo, porque el receptor espera un par específico, una relación de amplitud válida y una duración estable.

Este diseño ofrece a DTMF una ventaja de audio: es lo bastante simple para atravesar canales de calidad vocal, pero lo bastante estructurado para ser decodificado de forma fiable mediante filtros, procesadores digitales de señal o algoritmos de software.

Estructura de la señal y asignación de teclas

Un teclado estándar utiliza grupos de frecuencia en lugar de tonos aleatorios. El grupo bajo incluye 697 Hz, 770 Hz, 852 Hz y 941 Hz. El grupo alto incluye 1209 Hz, 1336 Hz, 1477 Hz y 1633 Hz. Un teclado telefónico normal utiliza principalmente las tres primeras columnas de alta frecuencia para los dígitos 0–9, asterisco y numeral. La cuarta columna se usa para A, B, C y D en aplicaciones extendidas.

Por ejemplo, al pulsar “1” se generan juntos 697 Hz y 1209 Hz. Al pulsar “5” se generan 770 Hz y 1336 Hz. Al pulsar “0” se generan 941 Hz y 1336 Hz. El receptor identifica el tono bajo, identifica el tono alto, comprueba que la combinación sea válida y luego informa la tecla correspondiente.

Esta estructura basada en una cuadrícula hace que el sistema sea predecible. También permite que los decodificadores rechacen combinaciones no válidas. Si aparecen dos tonos bajos sin un tono alto, o si una frecuencia detectada no pertenece al conjunto esperado, la señal puede ignorarse.

Ventaja de audio en canales de voz

DTMF fue diseñado para viajar por rutas de voz. Esta es una de las razones por las que se utilizó de forma tan amplia. Los tonos se encuentran dentro de la banda audible y pueden pasar por muchos circuitos telefónicos, líneas analógicas, sistemas PBX, pasarelas de voz, enlaces de radio y cadenas de procesamiento de audio.

La señal no requiere gran ancho de banda. No necesita modulación compleja. Puede transmitirse como sonido y decodificarse a partir del sonido. Esto la hace práctica en sistemas donde la voz ya está disponible pero la señalización digital no es directamente accesible.

En muchos sistemas reales, esta compatibilidad es más importante que la eficiencia teórica. Un comando que puede viajar por una ruta de audio existente suele ser más fácil de desplegar que un protocolo de control separado que exige nueva infraestructura de señalización.

Estabilidad del reconocimiento

Los pares de tonos están suficientemente separados para permitir una detección fiable. Un receptor puede usar filtros o análisis digital de frecuencia para identificar si están presentes los componentes bajo y alto esperados. También puede comprobar la duración del tono, el tiempo de pausa y los niveles de amplitud.

El reconocimiento fiable depende de varias condiciones. El tono debe durar lo suficiente. Las dos frecuencias deben ser suficientemente precisas. La ruta de audio no debe distorsionar ni comprimir excesivamente la señal. El ruido no debe superar al par de tonos. El receptor también debe rechazar ráfagas accidentales muy cortas.

En comparación con el reconocimiento de voz o la interpretación de audio compleja, el reconocimiento DTMF es mucho más simple. El decodificador no necesita comprender idioma, gramática, acento del hablante ni significado de la frase. Solo necesita detectar un par de tonos conocido.

Resistencia a la confusión con el habla ordinaria

DTMF no es completamente inmune a las detecciones falsas, pero su estructura ayuda a reducir la confusión con el habla ordinaria. El habla es dinámica e irregular, mientras que un par de tonos válido es estable y específico en frecuencia. Los decodificadores pueden exigir un par bajo-alto válido durante una duración mínima definida antes de aceptar una tecla.

Por eso DTMF puede usarse durante sesiones de voz. Una persona puede hablar, escuchar indicaciones y luego pulsar teclas. El sistema escucha patrones de tonos en lugar de intentar interpretar toda la conversación.

Sin embargo, todavía puede producirse talk-off cuando el habla se parece accidentalmente lo suficiente a un par de tonos válido. Un buen diseño de decodificador incluye tiempo de guarda, tolerancia de twist, tolerancia de frecuencia y lógica de rechazo de voz para reducir este riesgo.

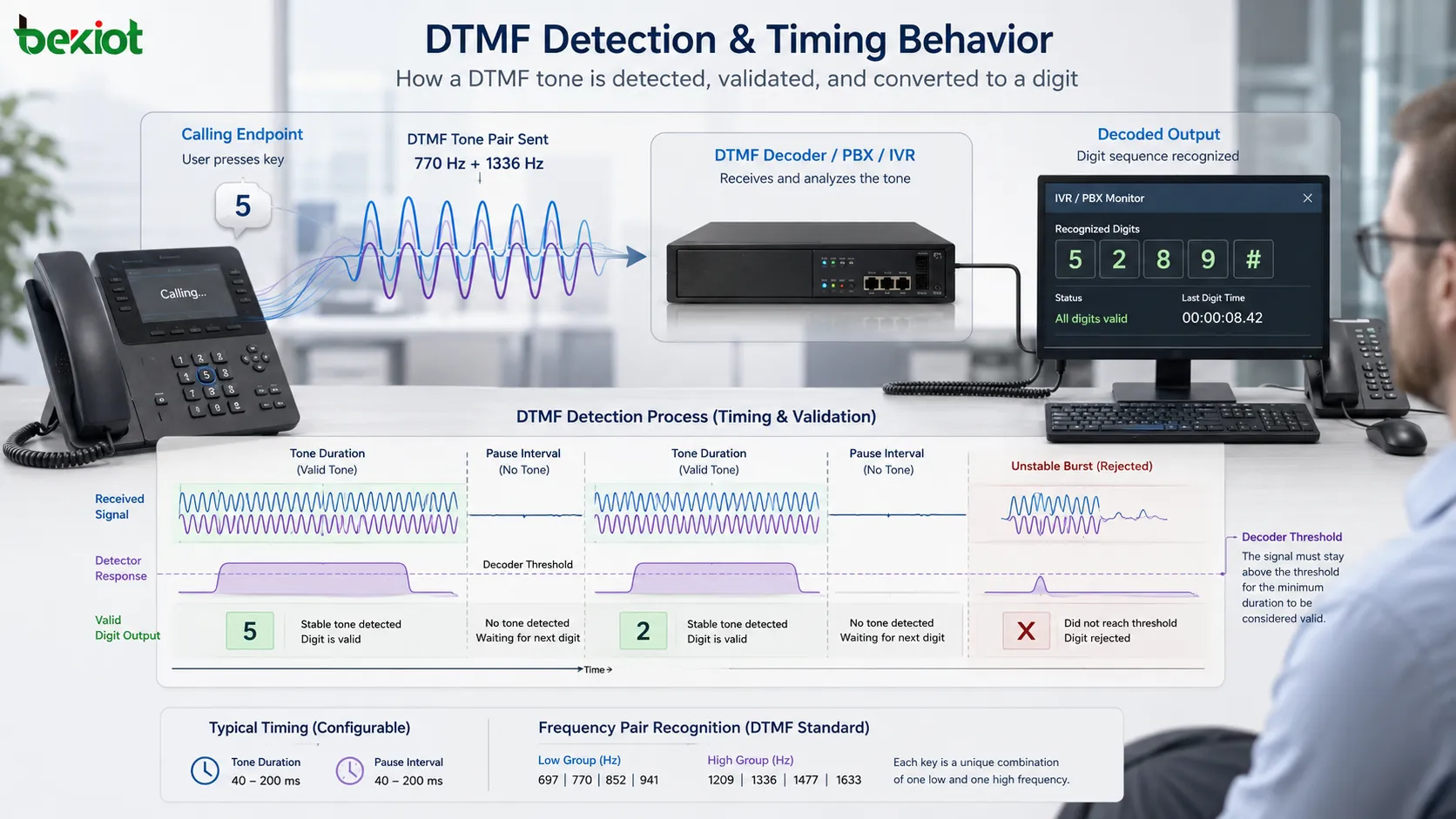

Duración del tono y comportamiento temporal

La duración importa porque las señales muy cortas pueden ser ruido, clics, artefactos de compresión o sonidos accidentales. Un receptor normalmente exige que el tono permanezca válido durante un periodo mínimo antes de informar un dígito.

El tiempo de pausa entre dígitos también importa. Si los dígitos se envían demasiado rápido, el receptor puede perder uno o fusionar eventos de forma incorrecta. Si la pausa es demasiado larga, la aplicación receptora puede tratar la entrada como incompleta o agotar el tiempo de espera.

En sistemas prácticos, la temporización DTMF debe probarse a lo largo de toda la ruta de audio. Un tono generado correctamente en un extremo puede ser acortado, recortado, retrasado o distorsionado por otra parte del trayecto de transmisión.

Twist y equilibrio de nivel

Twist describe la diferencia de nivel entre el componente de baja frecuencia y el componente de alta frecuencia. En una ruta de audio real, un grupo de frecuencias puede volverse más fuerte o más débil que el otro. Si la diferencia se vuelve demasiado grande, el decodificador puede no reconocer correctamente el par.

Los buenos sistemas toleran una diferencia de nivel razonable y rechazan combinaciones poco realistas. Esto es importante porque las líneas telefónicas, códecs, amplificadores, micrófonos, altavoces y pasarelas pueden modificar la respuesta en frecuencia.

El equilibrio de nivel también afecta la experiencia del usuario. Si los tonos son demasiado débiles, el receptor puede no detectarlos. Si son demasiado fuertes, pueden recortarse o distorsionarse. Una planificación adecuada de ganancia forma parte de un despliegue fiable.

Compatibilidad con sistemas analógicos y digitales

Una ventaja de DTMF es su capacidad para conectar sistemas antiguos y nuevos. Puede funcionar en líneas telefónicas analógicas, sistemas PBX digitales, pasarelas VoIP, terminales SIP, enlaces de radio y rutas de control basadas en audio si el audio se transmite con suficiente fidelidad.

En sistemas VoIP, DTMF puede transportarse de distintas formas. Puede enviarse como audio en banda, como eventos RTP o mediante mensajes de señalización según la configuración del sistema. Cada método tiene comportamientos y consideraciones de compatibilidad diferentes.

El audio en banda es simple desde el punto de vista conceptual porque los tonos viajan como sonido. Sin embargo, puede verse afectado por códecs de voz, compresión, cancelación de eco, pérdida de paquetes y supresión de ruido. Los métodos fuera de banda pueden ser más fiables en redes IP cuando todos los dispositivos los admiten correctamente.

Métodos comunes de transporte en voz IP

En los sistemas modernos de voz basados en paquetes, DTMF puede transportarse mediante varios métodos. La transmisión en banda envía los tonos reales dentro del flujo de audio. La transmisión mediante eventos RTP representa el dígito como un evento especial en la ruta de medios. SIP INFO envía la información del dígito mediante mensajes de señalización SIP.

Cada método existe porque las redes reales tienen requisitos diferentes. El audio en banda es útil cuando el receptor espera escuchar tonos reales. Los eventos RTP pueden evitar la distorsión causada por códecs. SIP INFO puede ser útil en algunos entornos de servidores de aplicaciones, pero depende del soporte de señalización y de la interoperabilidad.

La falta de coincidencia entre extremos es un problema común. Si un lado envía eventos RTP mientras el otro espera tonos en banda, el reconocimiento de dígitos puede fallar. El despliegue debe confirmar que todas las pasarelas, sistemas PBX, softswitches, terminales y servidores de aplicaciones utilicen ajustes compatibles.

Valor funcional en sistemas interactivos

DTMF se usa ampliamente en la respuesta de voz interactiva. Una persona que llama escucha una indicación y pulsa un dígito para elegir una opción de menú. El sistema decodifica el dígito y enruta la llamada, reproduce información, recopila entradas o inicia otro flujo de trabajo.

La ventaja es el control directo del usuario. La persona que llama no necesita una aplicación móvil, servicio de datos ni página web. Un teclado telefónico básico es suficiente. Esto sigue siendo valioso para atención al cliente, indicaciones bancarias, líneas de servicios públicos, menús de emergencia, enrutamiento de llamadas empresariales y verificación de servicios.

Como la entrada está estructurada, el sistema puede responder rápidamente. Dígitos como números de cuenta, PIN, opciones de menú y números de extensión pueden procesarse sin interpretación de lenguaje natural.

Valor funcional en control remoto

DTMF también puede servir como un método simple de control remoto. Un dispositivo o sistema remoto puede escuchar secuencias específicas de tonos y asignarlas a acciones. Algunos ejemplos son abrir una puerta, seleccionar un canal de radio, controlar un repetidor, activar un relé, cambiar una ruta de audio o activar un comando predefinido.

Esto resulta útil cuando ya existe una ruta de voz y solo se necesita un pequeño número de comandos. El sistema no requiere una conexión de banda ancha ni una interfaz de usuario compleja.

Sin embargo, debe considerarse la seguridad del comando. Si se aceptan tonos de cualquier persona que llame sin autenticación, usuarios no autorizados podrían activar acciones. Los controles sensibles deben requerir autorización, códigos de acceso, verificación del llamante o capas de seguridad adicionales.

Valor funcional en pasarelas de comunicación

Las pasarelas suelen conectar diferentes tecnologías de comunicación. Pueden enlazar líneas analógicas, troncales SIP, extensiones PBX, canales de radio, sistemas de despacho y redes públicas. DTMF puede ayudar a pasar señales de control a través de estas fronteras.

Por ejemplo, un usuario puede introducir dígitos después de que una llamada se conecte para navegar por un IVR remoto. Una pasarela debe conservar, traducir o regenerar correctamente la información del dígito. Si falla, la llamada de voz puede conectarse, pero la operación del menú no funcionará.

Por esta razón, el manejo de DTMF es un elemento de prueba importante en el despliegue de pasarelas de voz. La calidad de audio de la llamada por sí sola no garantiza que los comandos del teclado pasen correctamente.

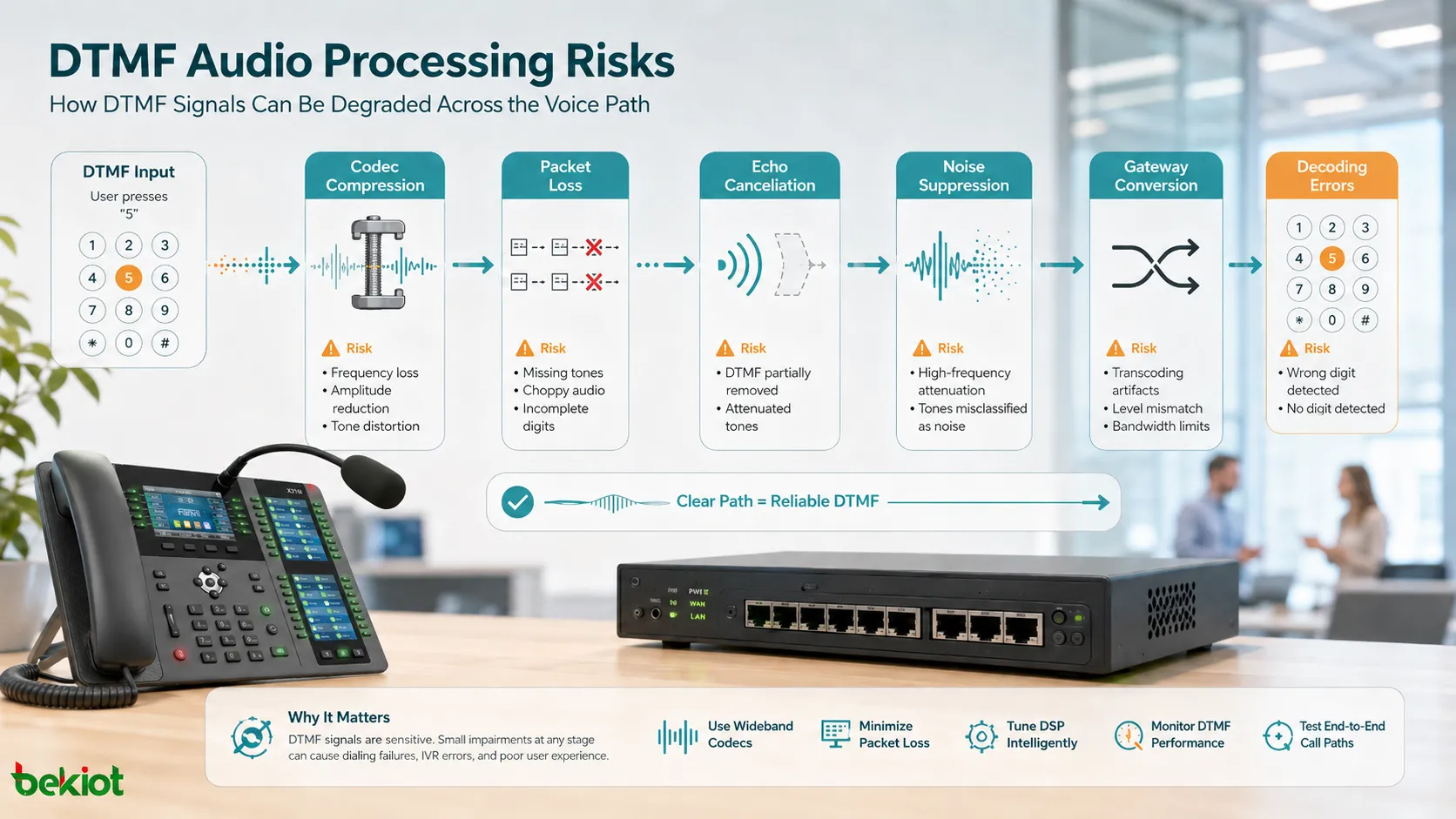

Riesgos del procesamiento de audio

Muchos sistemas de audio modernos incluyen cancelación de eco, control automático de ganancia, supresión de ruido, generación de ruido confortable, ocultación de pérdida de paquetes y compresión de códec. Estas funciones son útiles para la calidad de voz, pero pueden afectar la integridad del tono.

Un códec optimizado para la voz humana puede no preservar con suficiente exactitud la frecuencia y amplitud del tono. La supresión de ruido puede tratar un tono como audio artificial. Los canceladores de eco pueden interactuar con los tonos de manera inesperada. La pérdida de paquetes puede fragmentar un tono.

Para una operación fiable, los sistemas deben usar métodos de transporte adecuados y probar DTMF a través de la ruta real de red, en lugar de asumir que cualquier ruta de voz funcionará.

Consideraciones de diseño del decodificador

Un decodificador debe identificar frecuencias válidas mientras rechaza ruido, voz, música y sonidos transitorios breves. Debe medir duración del tono, amplitud, twist, tolerancia de frecuencia e intervalos temporales.

Las implementaciones digitales pueden utilizar algoritmos como bancos de filtros o análisis espectral para detectar los grupos de frecuencia esperados. El diseño debe evitar aceptar falsos positivos y, al mismo tiempo, tolerar variaciones reales de la línea.

Los buenos decodificadores también informan los eventos de forma limpia. Un tono largo no debe generar dígitos repetidos a menos que la aplicación espere ese comportamiento. Una señal ruidosa no debe generar entradas aleatorias del teclado.

Seguridad y prevención de abuso

DTMF por sí mismo no es un método de cifrado ni de autenticación. Cualquiera que pueda enviar tonos a la ruta de audio aceptada podría generar entradas si la aplicación receptora no verifica la identidad.

Para navegación de menús de bajo riesgo, esto puede ser aceptable. Para control de acceso, operaciones de cuentas, sistemas de pago, control remoto de equipos o funciones de emergencia, se necesita seguridad adicional.

Las medidas de seguridad pueden incluir autenticación del llamante, códigos de un solo uso, validación de cuenta, comprobación del origen de la llamada, permisos por rol, límites de velocidad, registro y mensajes de confirmación. Los dígitos sensibles, como PIN, también deben manejarse con cuidado en grabaciones y registros.

Lista de pruebas para sistemas reales

Las pruebas deben incluir todos los caminos donde se espera entrada por tonos. Los ingenieros deben probar llamadas locales, llamadas remotas, llamadas por pasarela, llamadas por troncal SIP, llamadas móviles, llamadas por línea analógica y escenarios de transferencia de llamadas si existen.

La prueba debe confirmar que cada dígito se reconozca correctamente, que los dígitos repetidos no se fusionen, que los tonos largos no se dupliquen de forma inesperada y que las indicaciones de voz no interfieran con la entrada.

También debe probarse la selección de códec. Si se requieren tonos en banda, los códecs de voz muy comprimidos pueden causar problemas. Si se utilizan eventos RTP, los extremos deben negociarlos e interpretarlos de forma coherente.

Mantenimiento y solución de problemas

Cuando falla el reconocimiento de dígitos, los equipos deben identificar primero cómo se transportan los tonos. El fallo puede no estar causado por el teclado. Puede deberse a conversión de códec, configuración de pasarela, desajuste de señalización, comportamiento del relé de medios, pérdida de paquetes o ajustes del servidor de aplicaciones.

Las comprobaciones útiles incluyen capturas de paquetes, trazas SIP, análisis de eventos RTP, grabaciones de audio, registros de pasarela, configuración PBX, registros IVR y ajustes de terminales. Comparar una ruta de llamada que funciona con una que falla suele revelar la diferencia.

Los equipos de mantenimiento deben documentar el método de transporte elegido y mantenerlo consistente entre los sistemas conectados. Cambios no planificados durante una migración PBX, sustitución de troncal SIP, actualización de política de códecs o mejora de pasarela pueden romper una entrada de dígitos que antes funcionaba.

Ventajas y limitaciones

Las principales ventajas son simplicidad, compatibilidad, bajo requisito de ancho de banda, generación sencilla, detección estructurada y uso práctico sobre canales de voz existentes. DTMF permite introducir comandos sin una interfaz de datos separada, por lo que sigue utilizándose ampliamente.

Las limitaciones también son claras. Transporta pequeños conjuntos de comandos, no grandes volúmenes de datos. Puede verse afectado por el procesamiento de audio. No es seguro por sí mismo. Puede fallar si los modos de transporte no coinciden. No es adecuado para el intercambio moderno de datos complejos.

Por lo tanto, su mejor uso es el control y la entrada enfocados, no la comunicación general de datos. Cuando el requisito es señalización simple de dígitos o comandos dentro de un flujo de voz, DTMF sigue siendo muy práctico.

Relevancia en la industria

Aunque las aplicaciones web, móviles, asistentes de voz con IA y API enriquecidas son cada vez más comunes, DTMF sigue siendo importante porque muchos sistemas dependen aún de la entrada por teclado. Menús de voz, centros de contacto, troncales SIP, pasarelas telefónicas, sistemas de conferencia, interconexiones de radio e interfaces de control remoto siguen necesitando un manejo fiable de tonos.

La tendencia del sector no es que DTMF desaparezca. Más bien, su papel se vuelve más especializado. A menudo se utiliza como capa de compatibilidad entre sistemas antiguos y nuevos, o como un método de control simple dentro de flujos de comunicación más amplios.

Por esta razón, los ingenieros deben comprender tanto las características de audio como el comportamiento de transporte. Un sistema puede parecer moderno en la capa de aplicación, pero seguir dependiendo de un manejo DTMF preciso por debajo.

DTMF sigue siendo útil porque convierte la entrada del teclado en señales de audio estructuradas que pueden atravesar rutas de comunicación de voz y activar un reconocimiento fiable de comandos cuando la cadena de transmisión está configurada correctamente.

Preguntas frecuentes

¿Las personas pueden oír los tonos DTMF?

Sí. Cuando se envían como audio en banda, son tonos audibles. Algunos sistemas los silencian o convierten según el método de transporte y el comportamiento de la aplicación.

¿Por qué los tonos funcionan en una ruta de llamada y en otra no?

Distintas rutas de llamada pueden usar códecs, pasarelas, ajustes SIP, manejo de eventos RTP, relés de medios o reglas de detección IVR diferentes. Cualquier desajuste puede afectar el reconocimiento.

¿DTMF es adecuado para enviar contraseñas?

Puede utilizarse para introducir PIN en algunos sistemas, pero los dígitos sensibles deben protegerse. Deben considerarse grabaciones, registros, rutas de llamada y seguridad de la aplicación.

¿Qué causa dígitos dobles durante la entrada?

Una duración de tono larga, informes repetidos de eventos, errores de conversión de pasarela o ajustes de rebote de la aplicación pueden hacer que una pulsación se interprete más de una vez.

¿La cancelación de ruido mejora el reconocimiento de tonos?

No necesariamente. La cancelación de ruido está diseñada principalmente para la voz. En algunos casos puede distorsionar, suprimir o interferir con las señales de tono.
