El refuerzo de cables de fibra óptica de enterramiento directo se refiere al conjunto de medidas estructurales, de materiales y de instalación que se emplean para proteger los cables de fibra óptica colocados directamente en el terreno, sin ducto ni conducto continuo a lo largo de toda la ruta. Dado que el cable queda expuesto a la presión del suelo, la humedad, piedras, roedores, riesgo de excavación, cambios de temperatura y movimientos del terreno a largo plazo, el refuerzo es esencial para mantener el rendimiento óptico y la vida útil.

Un cable subterráneo reforzado no es simplemente un cable de fibra común con una cubierta más gruesa. Se trata de un diseño de protección completo que puede incluir materiales bloqueadores de agua, elementos de refuerzo mecánico, capas de armadura, estructura resistente al aplastamiento, protección contra roedores, elementos metálicos o no metálicos resistentes a la corrosión, cubierta exterior duradera, cinta de advertencia, marcadores de ruta, una cama de zanja adecuada y procedimientos de aceptación verificados. El método de refuerzo correcto depende de las condiciones del suelo, la profundidad de enterramiento, el método de tendido, el riesgo mecánico, la exposición a la humedad y la criticidad del enlace de comunicación.

Por qué las rutas subterráneas necesitan una protección más robusta

La instalación subterránea puede parecer más segura que la aérea porque el cable queda oculto del viento y la luz solar. En realidad, el suelo genera un conjunto diferente de riesgos. Un cable puede verse presionado por tierra compactada, aplastado por rocas, dañado por herramientas de construcción, atacado por roedores, sometido a tracción durante asentamientos o afectado por el agua que permanece alrededor de la cubierta durante muchos años.

A diferencia de los cables instalados en ductos, un cable enterrado directamente tiene una separación física limitada del entorno que lo rodea. Si la cubierta se daña, la humedad del suelo puede alcanzar las capas internas. Si el cable se aplasta, las fibras ópticas pueden sufrir pérdidas por microcurvaturas o macrocurvaturas. Si la señalización de la ruta es deficiente, una excavación futura puede cortar el enlace sin previo aviso.

Por lo tanto, el refuerzo tiene dos objetivos. El primero es proteger el cuerpo del cable contra las agresiones mecánicas y ambientales. El segundo es hacer que la ruta sea más segura de instalar, identificar, mantener y reparar a lo largo de toda su vida útil.

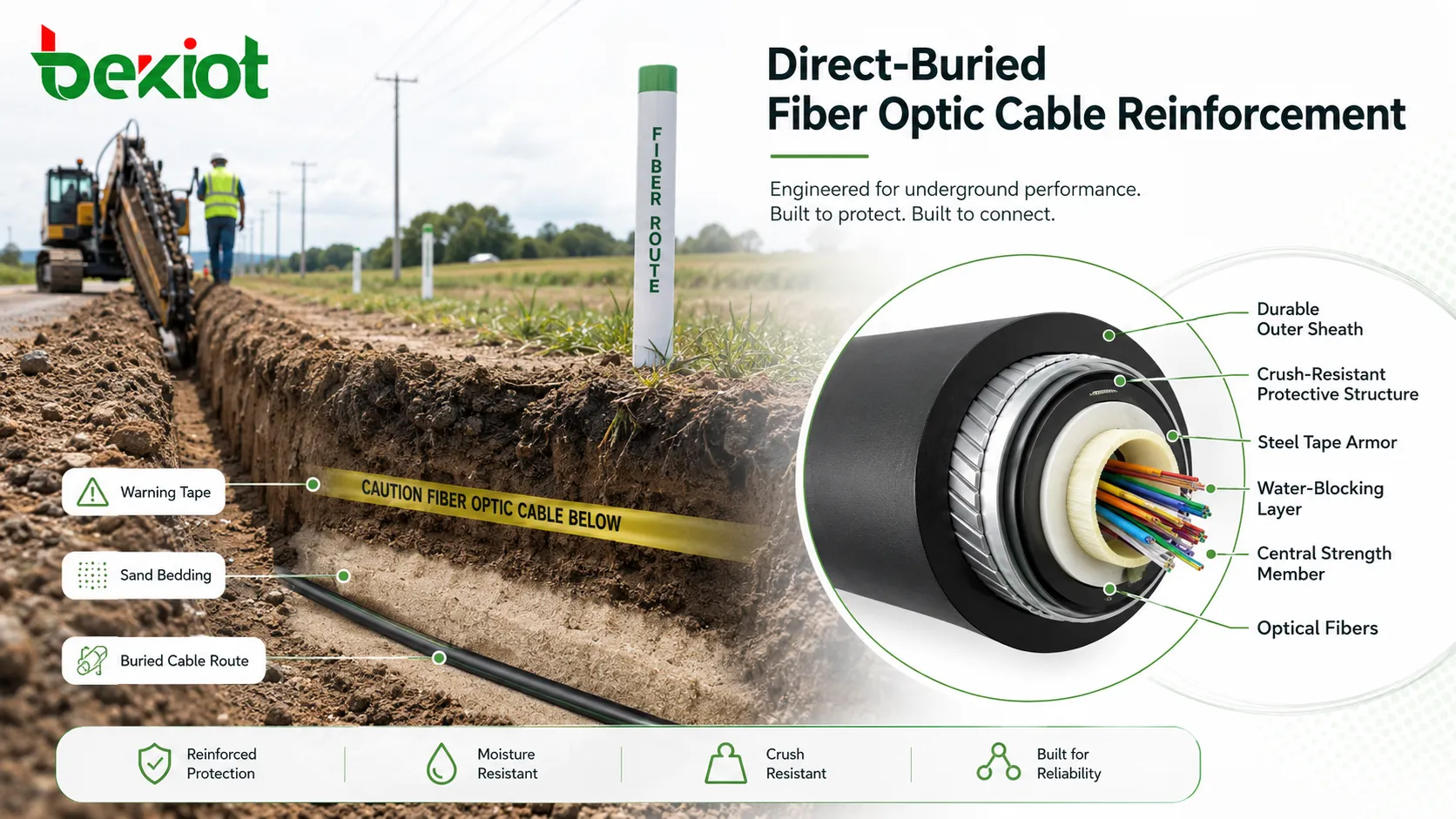

Capas protectoras internas del cable

Cubierta exterior

La cubierta exterior es la primera barrera contra el suelo, la humedad, la abrasión y los daños por manipulación. Los materiales de cubierta más comunes incluyen polietileno y otros compuestos aptos para exteriores. La cubierta debe resistir el agrietamiento, el envejecimiento ambiental y el desgaste mecánico durante el tendido, la colocación y el relleno.

En el enterramiento directo, el espesor y la calidad del material de la cubierta son fundamentales. Una cubierta débil puede cortarse con piedras afiladas, rasparse durante la instalación o degradarse por las condiciones prolongadas del terreno. En entornos severos, la cubierta puede necesitar una mayor resistencia a la abrasión, a los productos químicos o a las termitas, según el riesgo específico del lugar.

Capa de armadura

La armadura es uno de los métodos de refuerzo más habituales para los cables ópticos subterráneos. Puede utilizar cinta de acero corrugado, alambre de acero, cinta de aluminio o armadura no metálica según la aplicación. La armadura mejora la resistencia al aplastamiento, al impacto, a los daños por excavación y al ataque de roedores.

La armadura metálica proporciona una fuerte protección mecánica, pero puede requerir consideraciones de conexión a tierra, puesta a tierra, corrosión y planificación de protección contra rayos. La armadura no metálica evita la conductividad eléctrica y puede ser preferible en zonas donde la complejidad de la puesta a tierra, la corrosión o las preocupaciones electromagnéticas son importantes.

Elemento de refuerzo mecánico

Los elementos de refuerzo ayudan al cable a soportar la tensión de tracción y las deformaciones a largo plazo. Pueden estar hechos de alambre de acero, hilo de aramida, hilo de vidrio, plástico reforzado con fibra de vidrio u otros materiales. Su función es absorber la carga mecánica para que las fibras ópticas no se estiren más allá de los límites seguros.

El elemento de refuerzo debe adaptarse al método de instalación. Un cable que se tiende a lo largo de un tramo extenso, se coloca con arado o se instala en terreno irregular puede necesitar una mayor resistencia a la tracción que un tramo corto colocado manualmente.

Material bloqueador de agua

El bloqueo de agua impide que la humedad se desplace a lo largo del núcleo del cable si la cubierta resulta dañada. Esto se puede lograr mediante gel de relleno, hilos secos hidroexpansibles, cintas bloqueadoras de agua u otras estructuras antihumedad.

Los materiales secos bloqueadores de agua suelen ser más fáciles de manipular durante el empalme, ya que reducen el trabajo de limpieza del gel. Los diseños rellenos de gel pueden ofrecer una gran resistencia al agua, pero resultan más engorrosos durante la terminación en campo. La elección depende del diseño del cable, las preferencias del instalador y los requisitos del proyecto.

Tubo holgado y protección de la fibra

Muchos cables de fibra para exteriores utilizan una construcción de tubo holgado. Las fibras ópticas se colocan dentro de tubos que permiten un movimiento controlado y las protegen de las tensiones externas directas. Este diseño ayuda a reducir la transferencia de deformaciones desde la cubierta del cable hasta las fibras de vidrio.

La estructura del tubo, el material de relleno, el número de fibras, el diseño del amortiguador y la disposición del refuerzo central influyen en el rendimiento a largo plazo. El refuerzo debe proteger las fibras ópticas sin hacer que el cable sea demasiado rígido para una instalación práctica.

Un cable subterráneo confiable se construye con múltiples capas de defensa. La cubierta exterior protege contra el suelo, la armadura resiste los ataques mecánicos, el elemento de refuerzo soporta la tensión y el bloqueo de agua limita la migración de humedad.

Métodos de refuerzo mecánico

Armadura de cinta de acero

La armadura de cinta de acero corrugado se utiliza ampliamente en cables de fibra óptica de enterramiento directo. La estructura corrugada mejora la flexibilidad a la vez que proporciona resistencia al aplastamiento y al impacto externo. También ofrece una barrera física contra roedores y el contacto accidental con herramientas.

La armadura de cinta de acero es adecuada para muchas rutas subterráneas generales, pero debe protegerse contra la corrosión. La cubierta del cable debe permanecer intacta y la instalación debe evitar dañar la chaqueta. Si la ruta presenta una alta corrosividad del suelo, el diseño del cable y los requisitos de protección metálica deben revisarse cuidadosamente.

Armadura de alambre de acero

La armadura de alambre de acero proporciona una fuerte protección mecánica y a la tracción, especialmente en rutas exigentes, terrenos inestables, pendientes pronunciadas, cruces de ríos e instalaciones donde el esfuerzo de tracción o la carga externa pueden ser mayores. Puede mejorar la resistencia al estiramiento y a la presión localizada.

El inconveniente es el mayor peso, un radio de curvatura más amplio y una manipulación más exigente. Los equipos de instalación deben respetar los límites de tracción y radio de curvatura del fabricante para evitar dañar el cable.

Refuerzo no metálico

El refuerzo no metálico puede incluir hilo de aramida, hilo de vidrio, varillas de fibra de vidrio o capas de polímero reforzado. Estos materiales pueden mejorar la resistencia a la tracción y a los roedores sin crear una trayectoria metálica conductora.

Esto resulta útil en entornos de servicios públicos de energía, zonas propensas a rayos, corredores ferroviarios o ubicaciones donde la puesta a tierra de la armadura metálica es complicada. Los diseños no metálicos también pueden reducir las preocupaciones por corrosión, aunque la resistencia mecánica debe seguir siendo adecuada a las condiciones de la ruta.

Construcción de doble cubierta

Algunos diseños de enterramiento directo emplean doble cubierta o capas protectoras adicionales. Una segunda cubierta puede mejorar la resistencia a la abrasión, la protección contra la humedad y la durabilidad mecánica. También puede ayudar a aislar la armadura del entorno.

La construcción de doble cubierta puede aumentar el diámetro y la rigidez del cable. Los proyectistas deben confirmar que el cable aún se puede instalar dentro de los requisitos de radio de curvatura, tracción y cierres de empalme.

Diseño resistente a roedores

El daño por roedores es un riesgo común en corredores rurales, agrícolas, forestales y de servicios públicos. El refuerzo puede incluir armadura metálica, hilo de vidrio, capas de polímero duro o materiales de cubierta especiales diseñados para disuadir la mordedura.

No se debe asumir que ningún diseño es completamente inmune en todas las condiciones. Si la actividad de roedores es alta, también se deben considerar la selección de la ruta, la profundidad, las placas protectoras, el uso de conductos en secciones vulnerables y una estrategia de inspección.

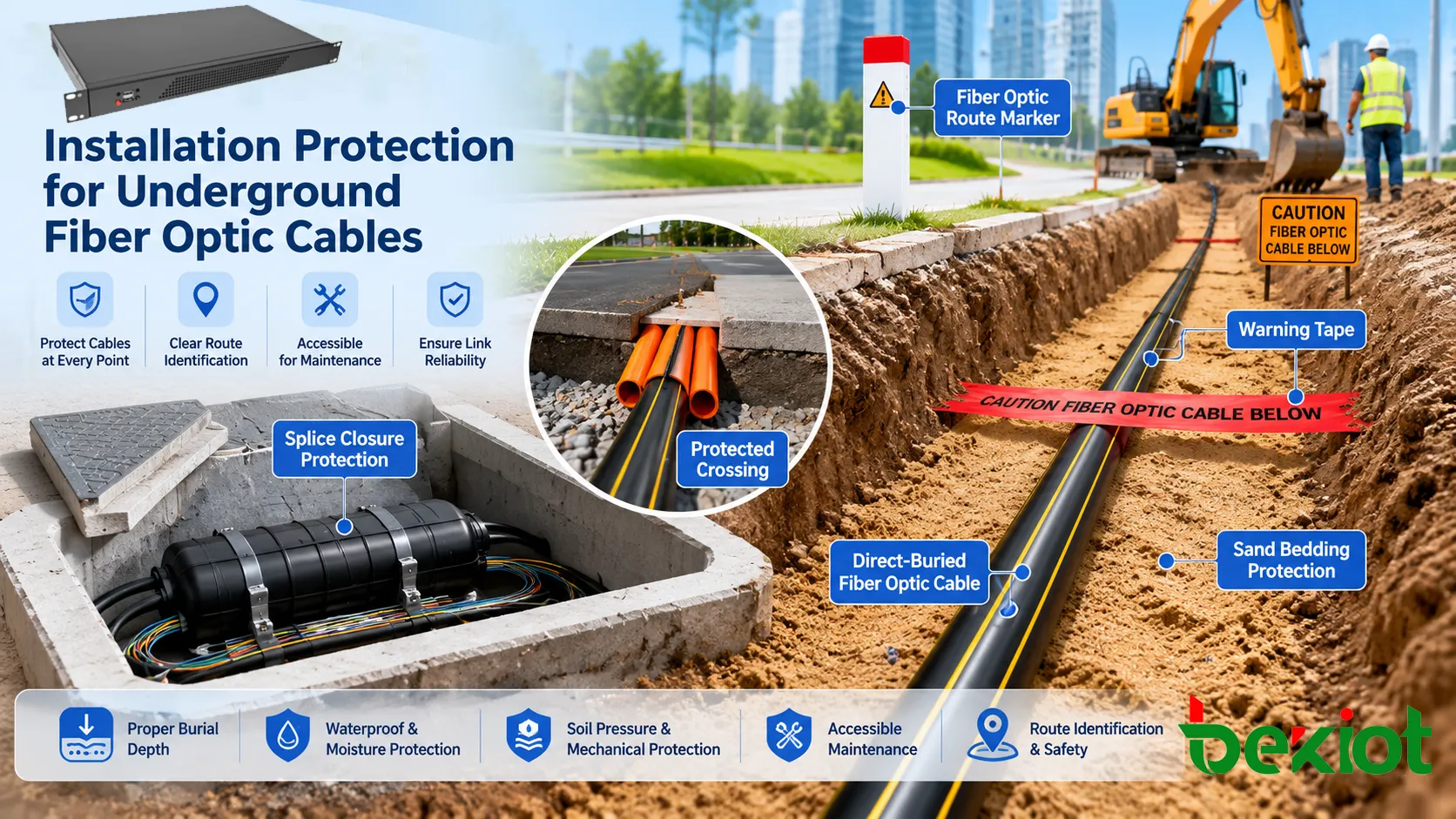

Medidas de protección a nivel de ruta

Una construcción de cable robusta es solo una parte de la solución. El enterramiento directo también depende de la ingeniería de la ruta. Una mala preparación de la zanja puede dañar incluso un cable de alta calidad. Una cama de apoyo, un relleno, una profundidad, una separación, una cinta de advertencia y una señalización de ruta adecuados son fundamentales para la protección a largo plazo.

En muchos proyectos, los fallos más graves se deben a errores de instalación y no a defectos de fabricación del cable. Piedras afiladas bajo el cable, fuerza de tracción excesiva, curvaturas cerradas, compactación deficiente, falta de cinta de advertencia o rutas no documentadas pueden generar problemas futuros.

La protección a nivel de ruta debe planificarse antes de la entrega del cable. El proyecto debe definir la profundidad de la zanja, el material de la cama de apoyo, los métodos de cruce, la protección en carreteras, los postes marcadores, el almacenamiento de holguras, la ubicación de las cajas de empalme y los requisitos de documentación conforme a obra.

Diseño de zanja y requisitos de instalación

Profundidad de enterramiento

La profundidad de enterramiento debe ajustarse a los códigos locales, las especificaciones del proyecto, los requisitos del propietario de la infraestructura y la evaluación de riesgos del lugar. Las zonas con carga de vehículos, actividad agrícola, cruces de carreteras o riesgo de construcción futura pueden requerir un enterramiento más profundo o protección mecánica adicional.

La profundidad no debe tratarse como un único valor universal. Un cable bajo una acera, una zona verde, el arcén de una autopista, un patio industrial o un corredor ferroviario puede necesitar una protección diferente. Los proyectistas deben confirmar los requisitos locales antes de la construcción.

Cama de apoyo y relleno

El cable debe colocarse sobre un material de cama adecuado que no contenga piedras afiladas, escombros de construcción, fragmentos metálicos u objetos duros. A menudo se utiliza arena o tierra cribada para reducir la presión puntual sobre la cubierta del cable.

El relleno debe realizarse con cuidado. Dejar caer directamente piedras grandes o compactar agresivamente sobre el cable puede dañar la cubierta o deformar la estructura del cable. La compactación debe cumplir los requisitos de obra civil protegiendo al mismo tiempo el cable de una presión localizada excesiva.

Cinta de advertencia y marcadores de ruta

La cinta de advertencia se instala por encima del cable para alertar a futuros excavadores antes de que alcancen la profundidad del cable. En algunas rutas, se puede utilizar cinta detectable, postes marcadores, marcadores electrónicos o hilos de localización para mejorar la ubicación de la ruta.

Los marcadores de ruta son especialmente importantes en corredores de larga distancia, rurales, industriales y de servicios públicos. Un cable enterrado sin registros y marcadores claros es mucho más vulnerable a daños accidentales durante construcciones posteriores.

Cruces y tramos de alto riesgo

Los cruces de carreteras, vías férreas, canales de drenaje, entradas de edificios, accesos a puentes e intersecciones de servicios públicos a menudo requieren protección adicional. Incluso si la mayor parte de la ruta es de enterramiento directo, estos tramos pueden utilizar conductos, tuberías de acero, protección de hormigón, perforación dirigida o losas protectoras.

El diseño del cruce debe tener en cuenta la carga, la vibración, el asentamiento, el acceso para reparaciones y las futuras excavaciones. El cable no debe forzarse en curvas cerradas en los puntos de entrada y salida.

Protección de holguras y empalmes

Los bucles de holgura y los cierres de empalme deben protegerse del agua, la presión del suelo y los daños mecánicos. Las arquetas de empalme, las cajas de mano, los cierres de empalme y los puntos de transición deben instalarse de forma que permanezcan accesibles para el mantenimiento.

Los empalmes mal protegidos a menudo se convierten en puntos débiles. Incluso si el tramo de cable está bien reforzado, un cierre de empalme dañado o una caja de empalme inundada pueden interrumpir todo el enlace.

Consideraciones sobre normas y pruebas

Rendimiento mecánico

Los cables de enterramiento directo suelen evaluarse en cuanto a resistencia a la tracción, al aplastamiento, al impacto, a la flexión repetida, a la torsión y a la abrasión. Estas pruebas ayudan a verificar si el cable puede sobrevivir a la instalación y a las tensiones subterráneas a largo plazo.

Los valores requeridos deben proceder de la especificación del proyecto, la norma del cable y la ficha técnica del fabricante. Un cable adecuado para uso ordinario en ductos exteriores puede no tener suficiente resistencia al aplastamiento o al impacto para el enterramiento directo.

Penetración de agua

La prueba de penetración de agua verifica si el agua puede desplazarse a lo largo del núcleo del cable en condiciones definidas. Esto es importante porque un pequeño punto de daño en la cubierta puede convertirse en un problema de humedad a larga distancia si el agua migra por el interior del cable.

En las rutas subterráneas, el rendimiento del bloqueo de agua debe revisarse junto con la calidad de la cubierta, el sellado de empalmes, la protección del cierre y el sellado de los extremos del cable. Todo el enlace debe impedir el movimiento de la humedad, no solo el tramo de cable de fábrica.

Temperatura y envejecimiento ambiental

Los cables de exterior pueden someterse a pruebas de ciclos de temperatura, flexión a baja temperatura, funcionamiento a alta temperatura y envejecimiento del material. Los cambios de temperatura del suelo suelen ser menos extremos que en las rutas aéreas expuestas, pero los cables subterráneos pueden enfrentarse a variaciones estacionales, condiciones de congelación-descongelación o calor procedente de servicios públicos cercanos.

Las pruebas ambientales deben ajustarse al clima local y a las condiciones de instalación. El enterramiento en regiones frías, suelos desérticos, zonas de plantas químicas y terrenos costeros pueden requerir una atención diferente a los materiales.

Rendimiento óptico

El refuerzo no debe comprometer el rendimiento óptico. Después de las pruebas mecánicas y ambientales, la atenuación debe permanecer dentro de los límites aceptables. Una presión excesiva, flexión o deformación por tracción pueden causar un aumento de las pérdidas aunque el cable parezca físicamente intacto.

Las pruebas de aceptación deben incluir la comprobación con reflectómetro óptico en el dominio del tiempo (OTDR), pruebas de pérdida de inserción, inspección del extremo de la fibra y comparación con los presupuestos de diseño. Los resultados de las pruebas deben almacenarse como registros de referencia para futuras localizaciones de averías.

Conexión a tierra y puesta a tierra

Si el cable incluye armadura metálica, elementos de refuerzo metálicos, hilo de localización o blindaje conductor, deben revisarse los requisitos de conexión a tierra y puesta a tierra. Los elementos metálicos pueden generar consideraciones de rayos, corrientes de falta, tensión inducida o seguridad en función de la ruta.

El diseño de la puesta a tierra debe cumplir los códigos eléctricos y de telecomunicaciones aplicables. Un cable no metálico puede reducir estas preocupaciones, pero puede seguir necesitando soluciones de localización si la ruta debe ser trazable en el futuro.

Guía de selección de materiales

Aplicaciones en redes exteriores

Rutas de acceso de telecomunicaciones

El cable reforzado de enterramiento directo se utiliza en redes de acceso donde la construcción de ductos no es práctica o rentable. Puede conectar usuarios rurales, pequeños núcleos de población, armarios de carretera, emplazamientos de estaciones base y puntos de servicio remotos.

En estas rutas, el refuerzo reduce el riesgo de presión del suelo, entrada de humedad y daños accidentales. La señalización clara de la ruta y los registros conforme a obra son especialmente importantes, ya que las futuras excavaciones pueden producirse mucho después de la instalación.

Corredores industriales y de servicios públicos

Los polígonos industriales, minas, centrales eléctricas, instalaciones de petróleo y gas, plantas de tratamiento de agua y corredores de servicios públicos a menudo requieren enlaces de comunicación subterráneos robustos. Estos entornos pueden implicar vehículos pesados, exposición química, vibraciones y trabajos de mantenimiento repetidos.

El refuerzo debe combinarse con la planificación de la ruta. Los cables deben evitar las zonas de excavación de alto riesgo siempre que sea posible, y se deben utilizar cruces protegidos cerca de carreteras, racks de tuberías, zanjas de cables y patios de equipos.

Infraestructura de transporte

Ferrocarriles, autopistas, túneles, puertos y aeropuertos utilizan fibra subterránea para sistemas de señalización, vigilancia, comunicación, control, venta de billetes y monitorización. La interrupción del servicio puede afectar a la seguridad y las operaciones.

Estos proyectos a menudo necesitan un control de instalación más estricto, documentación de ruta, conductos de reserva en los cruces y una clara separación de la energía, el drenaje y otros servicios públicos.

Redes de planta externa en campus y empresas

Grandes campus, fábricas, hospitales, universidades, parques logísticos e instalaciones gubernamentales pueden utilizar fibra enterrada directamente entre edificios o armarios exteriores remotos. Las redes de planta externa propiedad del cliente requieren una planificación cuidadosa, ya que la organización puede ser responsable tanto de la instalación como del mantenimiento a largo plazo.

En entornos de campus, el cable reforzado debe seleccionarse junto con el diseño de la ruta, la política de puesta a tierra, el acceso para mantenimiento, el etiquetado y la redundancia de red.

Errores comunes de instalación

Usar un cable no apto para enterramiento

Un cable destinado a instalación interior o en conducto no debe enterrarse directamente a menos que el fabricante y la especificación del proyecto lo permitan claramente. Un cable no apto para enterramiento puede carecer de armadura, bloqueo de agua, resistencia al aplastamiento o material de cubierta adecuado.

Usar el tipo de cable incorrecto puede reducir la vida útil y dificultar la garantía o la aceptación.

Ignorar el radio de curvatura

Los cables reforzados pueden ser más rígidos que los cables comunes. Si los instaladores fuerzan el cable en curvas cerradas, las pérdidas ópticas pueden aumentar o las estructuras internas pueden dañarse.

El radio de curvatura mínimo debe respetarse durante el tendido, la colocación, el empalme y la ubicación final.

Mala preparación de la zanja

Piedras afiladas, fondos de zanja irregulares, escombros y una cama de apoyo deficiente pueden dañar el cable de inmediato o crear puntos de presión que provoquen fallos a largo plazo.

La zanja debe inspeccionarse antes de la colocación del cable y el relleno debe controlarse alrededor de la zona del cable.

Falta de registros de ruta

Un cable puede estar bien instalado pero perderse en una futura excavación si los registros son deficientes. La falta de mapas de ruta, postes marcadores, cinta de advertencia o elementos detectables genera un riesgo de reparación innecesario.

Los planos conforme a obra deben registrar el trazado del cable, la profundidad, las posiciones de los empalmes, los puntos de cruce, los marcadores y las ubicaciones de las holguras.

Protección débil de los empalmes

Los empalmes, cierres y puntos de derivación son puntos de fallo habituales. Si no están sellados, soportados y accesibles, la humedad y las tensiones mecánicas pueden causar cortes futuros.

La protección de los empalmes debe tratarse como parte de la estrategia de refuerzo del cable, no como una idea tardía.

El cable más resistente puede fallar si la zanja, la cama de apoyo, la protección de los empalmes, la señalización de la ruta y las pruebas de aceptación se gestionan mal.

Aceptación y documentación

Tras la instalación, la ruta debe inspeccionarse antes de la aceptación final. La inspección puede incluir los registros de la zanja, comprobaciones de la profundidad de enterramiento, confirmación de la cinta de advertencia, verificación de marcadores, inspección de cierres de empalme, sellado de entradas de cable y revisión de la documentación de la ruta.

Las pruebas ópticas deben establecer una línea de base. Las trazas de OTDR, los resultados de pérdida de inserción, la identificación de fibras, la pérdida de empalme, la inspección de conectores y los registros de continuidad de extremo a extremo deben guardarse para el mantenimiento futuro. Estos registros ayudan a los técnicos a comparar futuros fallos con la condición original.

La documentación debe incluir el tipo de cable, el número de fibras, los números de bobina, los planos de ruta, las ubicaciones de los empalmes, el almacenamiento de holguras, los resultados de las pruebas, los registros de puesta a tierra y cualquier desviación del diseño original. Una buena documentación reduce el tiempo de reparación cuando se producen daños años después.

Mantenimiento y fiabilidad a largo plazo

Las rutas de enterramiento directo requieren una revisión periódica incluso cuando funcionan con normalidad. Los equipos de mantenimiento deben supervisar los cambios en la ruta, las construcciones cercanas, la erosión del suelo, las inundaciones, la ampliación de carreteras, los trabajos de servicios públicos y las actividades de excavación no autorizadas.

Si una ruta atraviesa zonas de alto riesgo, los postes marcadores y las señales de advertencia deben inspeccionarse regularmente. Tras obras civiles importantes cerca de la ruta, el enlace de fibra debe probarse para confirmar que el rendimiento óptico no ha cambiado.

Para las redes críticas, la diversidad de rutas es importante. El cable reforzado reduce la probabilidad de fallo, pero no puede eliminar todo el riesgo. Puede ser necesaria una segunda ruta, una topología en anillo o una ruta de comunicación de reserva cuando la continuidad del servicio es esencial.

Preguntas frecuentes

¿Se puede utilizar un cable de ducto para enterramiento directo?

Solo si el fabricante del cable y la especificación del proyecto confirman que el cable está clasificado para enterramiento directo. Muchos cables de ducto no tienen suficiente armadura, bloqueo de agua o resistencia al aplastamiento para el contacto directo con el suelo.

¿Es siempre mejor la armadura metálica que la protección no metálica?

No. La armadura metálica ofrece una fuerte protección mecánica y contra roedores, pero puede requerir planificación de puesta a tierra y contra la corrosión. Los diseños no metálicos pueden ser mejores cuando el aislamiento eléctrico o la resistencia a la corrosión son más importantes.

¿Qué causa la pérdida óptica después del enterramiento?

Las causas comunes incluyen flexión excesiva, aplastamiento, tracción superior a la tensión nominal, cama de apoyo deficiente, piedras afiladas, tensión en los empalmes, entrada de agua o movimiento del cable después del relleno.

¿Por qué se necesita cinta de advertencia si el cable ya está blindado?

La armadura puede reducir el riesgo de daños, pero no impide que una excavadora corte la ruta. La cinta de advertencia alerta a los trabajadores antes de que alcancen el cable y reduce el riesgo de golpes accidentales.

¿Qué registros se deben conservar después de la instalación?

Conserve los planos conforme a obra de la ruta, registros de profundidad de enterramiento, ubicaciones de empalmes, fichas técnicas del cable, números de bobina, detalles de puesta a tierra, trazas OTDR, resultados de pérdida de inserción, registros de empalmes e información de ubicación de los marcadores.
