En los proyectos de comunicaciones unificadas, las puertas de enlace son a menudo el puente entre diferentes sistemas de comunicación, terminales, redes y plataformas de servicio. Pueden conectar teléfonos analógicos, troncales PSTN, líneas E1, sistemas de radio, equipos de audio, plataformas de despacho y servidores de comunicación basados en IP. Una arquitectura de puerta de enlace bien planificada puede reducir la complejidad del sistema, mejorar la flexibilidad de implementación y facilitar el mantenimiento futuro.

En proyectos de integración del mundo real, se ven comúnmente dos formas de puertas de enlace: puertas de enlace basadas en tarjetas y puertas de enlace independientes. Ambas pueden soportar la comunicación entre sistemas, pero no son adecuadas para las mismas condiciones de proyecto. La mejor elección depende del diseño del sitio, el tipo de interfaz, la distancia de despliegue, el modelo de mantenimiento, las necesidades de expansión y el costo total del proyecto.

Para los integradores de sistemas, la decisión no debe tomarse solo comparando el número de puertos o el precio inicial del dispositivo. La selección de la puerta de enlace afecta el diseño del cableado, el espacio del gabinete, la velocidad de resolución de problemas, la estrategia de dispositivos de repuesto, la administración remota y las actualizaciones futuras del sistema. Una puerta de enlace que parece poderosa sobre el papel puede crear una complejidad innecesaria si el proyecto real está distribuido en múltiples habitaciones, edificios o sitios remotos.

Por qué es importante la planificación de puertas de enlace en la integración de sistemas

Los proyectos de comunicaciones unificadas a menudo incluyen equipos de diferentes generaciones y diferentes estándares técnicos. Por ejemplo, un sitio puede todavía usar extensiones telefónicas analógicas, otro puede necesitar acceso a troncales PSTN, mientras que un centro de comando puede requerir conectividad E1, integración de despacho por radio o entrada de audio externa.

Sin puertas de enlace adecuadas, estos sistemas permanecen aislados. Con el diseño de puerta de enlace correcto, las interfaces heredadas y las plataformas de comunicación IP modernas se pueden conectar en un sistema manejable. Esto hace que el enrutamiento de llamadas, el despacho, la comunicación de emergencia, la grabación, la vinculación de interfonos y la gestión centralizada sean más fáciles de implementar.

La pregunta clave no es simplemente si una puerta de enlace puede proporcionar los puertos requeridos. La pregunta más importante es si su estructura se ajusta al entorno físico del proyecto, la topología de red, el flujo de trabajo operativo y los requisitos de mantenimiento a largo plazo.

En muchos proyectos, las puertas de enlace también son parte del diseño de confiabilidad. Si la capa de puerta de enlace está mal planificada, un solo error de cableado, una falta de coincidencia de interfaz o una falla del dispositivo pueden afectar la comunicación entre departamentos, salas de control, puntos de emergencia o estaciones remotas. Por lo tanto, la arquitectura de la puerta de enlace debe considerarse junto con la redundancia de red, la fuente de alimentación, la disposición del gabinete, la puesta a tierra y la gestión operativa.

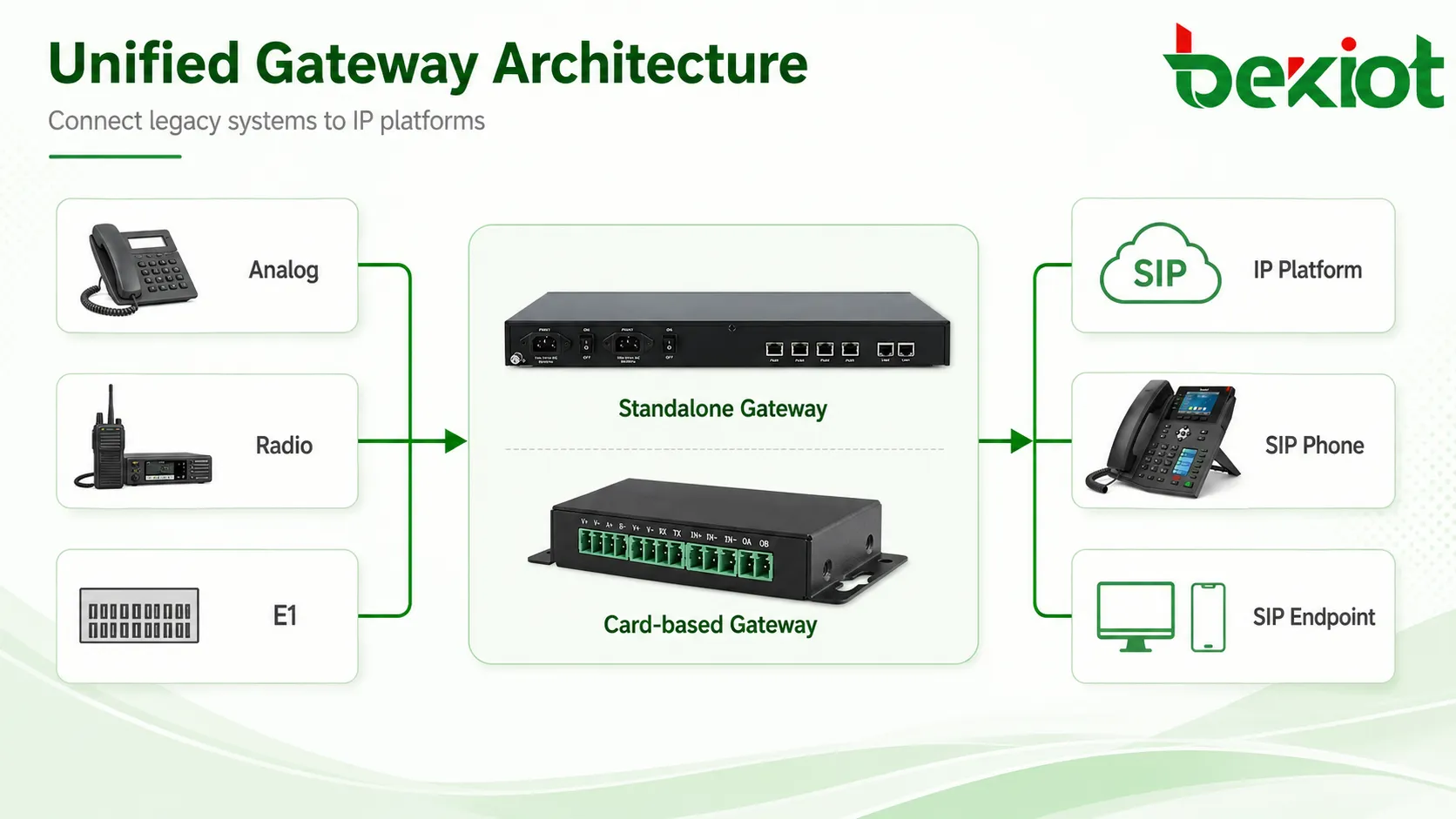

Dos estructuras comunes de puertas de enlace

Diseño de puerta de enlace basada en tarjetas

Una puerta de enlace basada en tarjetas coloca múltiples placas de interfaz dentro de un solo chasis. Diferentes placas pueden proporcionar diferentes funciones, como interfaces de extensión analógica FXS, interfaces de troncal analógico FXO, interfaces E1, interfaces de comunicación por radio e interfaces de audio.

Esta estructura está altamente integrada. Múltiples capacidades de servicio pueden concentrarse en un solo marco de dispositivo, lo que es útil cuando el proyecto requiere muchos tipos de interfaz en un espacio de instalación limitado. A menudo se considera para sitios compactos, salas de equipos centralizadas, sistemas montados en vehículos o entornos donde se deben ensamblar diferentes interfaces de comunicación en un solo chasis.

La principal ventaja de este diseño es la gestión centralizada. Cuando todas las placas están instaladas en un solo marco, los ingenieros pueden administrar varias funciones de acceso desde una ubicación física. Esto puede simplificar la planificación del gabinete y reducir el número de dispositivos separados. Sin embargo, también significa que el chasis se convierte en un nodo importante del sistema, por lo que la protección de energía, las placas de repuesto, la ventilación y la continuidad del servicio deben planificarse cuidadosamente.

Diseño de puerta de enlace independiente

Una puerta de enlace independiente suele ser un dispositivo tipo appliance con un tipo de interfaz fijo y un límite funcional claro. Por ejemplo, una puerta de enlace puede servir principalmente a usuarios analógicos FXS, otra puede manejar el acceso a troncales FXO, otra puede soportar acceso E1, y otra puede conectar sistemas de radio a una plataforma de despacho IP.

Muchas puertas de enlace independientes utilizan un diseño de montaje en rack de 1U o un gabinete industrial compacto. En lugar de concentrar cada función dentro de un solo marco, las puertas de enlace independientes se distribuyen en diferentes sitios y se conectan a través de la red IP. Esto las hace adecuadas para proyectos de múltiples habitaciones, múltiples edificios, múltiples regiones o a través de redes.

La ventaja de este diseño es la responsabilidad clara. Cada puerta de enlace maneja una tarea de acceso definida, haciendo que la configuración, el reemplazo y la resolución de problemas sean más directos. Cuando un sitio solo necesita un tipo de interfaz, una puerta de enlace independiente puede evitar el costo y la complejidad de un chasis integrado más grande.

El diseño del sitio a menudo decide la elección práctica

Las puertas de enlace basadas en tarjetas son adecuadas cuando varios tipos de interfaz están físicamente ubicados en el mismo lugar. Por ejemplo, si las líneas analógicas, el acceso E1, la entrada de audio y la integración de radio están todos concentrados en una sola sala de equipos, una estructura basada en tarjetas puede reducir la cantidad de dispositivos y ahorrar espacio en el rack.

Sin embargo, esta ventaja se debilita cuando las interfaces están distribuidas en diferentes ubicaciones. Si una interfaz de audio necesita conectarse a una mesa de mezclas en una sala de reuniones, mientras que las troncales telefónicas están en la sala de equipos principal y las estaciones de radio están ubicadas en sitios remotos, poner todo en un solo chasis basado en tarjetas puede crear cableado innecesario y dificultades de instalación.

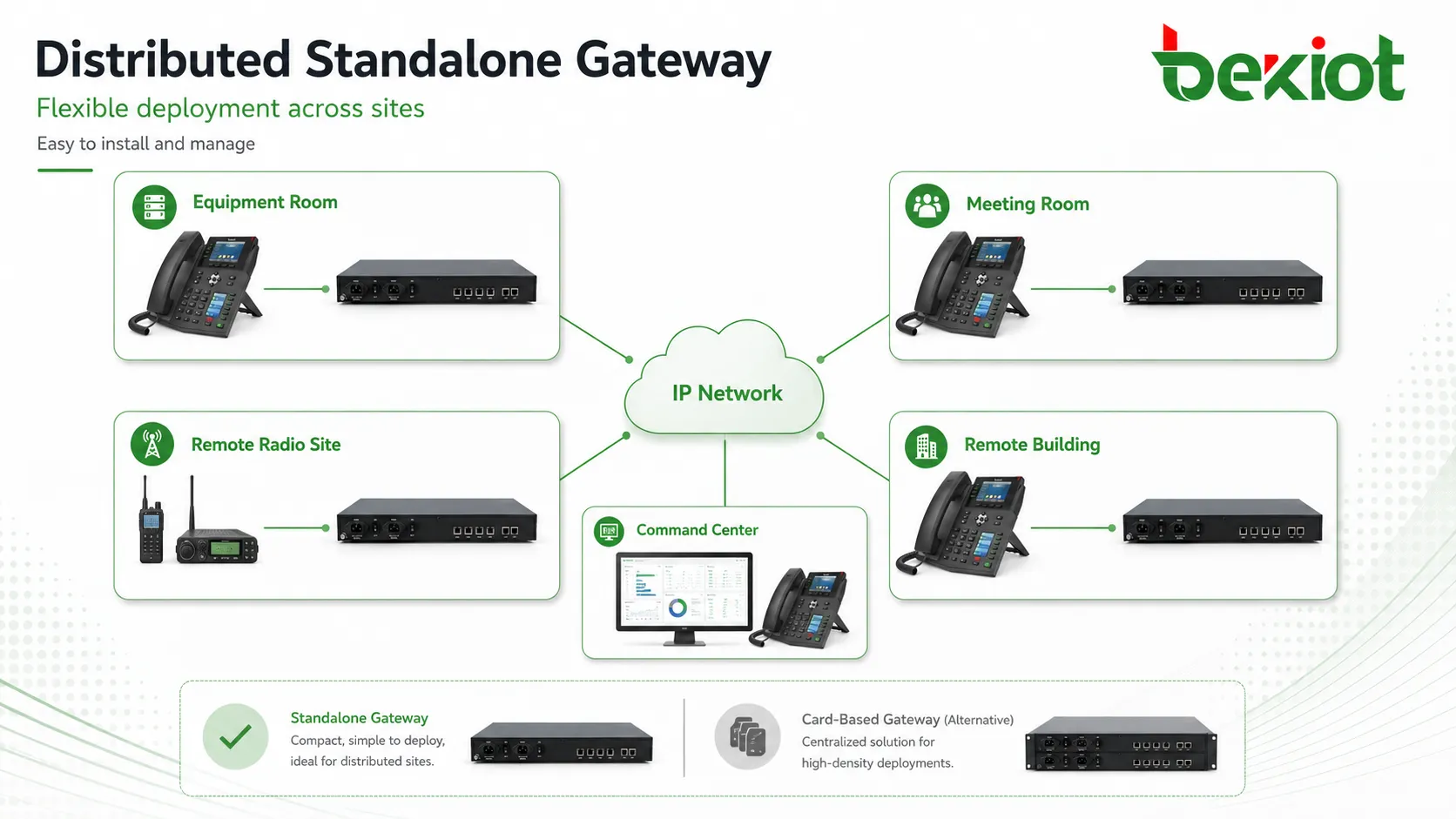

Las puertas de enlace independientes son más flexibles en la implementación distribuida. Se pueden instalar cerca del equipo real al que se conectan. Se puede colocar una puerta de enlace de radio cerca de una estación base de radio, una puerta de enlace de audio cerca de un sistema de conferencias y una puerta de enlace analógica cerca del cableado telefónico heredado. Luego, la red IP conecta estos nodos de vuelta a la plataforma de comunicaciones unificadas.

Este método distribuido es especialmente útil en campus, parques industriales, centros de transporte, instalaciones de servicios públicos, fábricas, túneles y sistemas de comando de emergencia. Estos proyectos a menudo tienen múltiples edificios o salas remotas, y los puntos de acceso a la comunicación no siempre están cerca de la sala de servidores principal. En tales casos, forzar todas las interfaces en un solo gabinete central puede aumentar la longitud del cable, el costo de instalación y la carga de trabajo de mantenimiento futuro.

Diferencias de implementación y puesta en servicio

Una puerta de enlace basada en tarjetas generalmente requiere más planificación durante la instalación. Diferentes placas pueden tener diferentes requisitos de cableado, definiciones de interfaz, propósitos de servicio y lógica de configuración. Los ingenieros necesitan distinguir las posiciones de las ranuras, las funciones de las placas, el enrutamiento de líneas, las condiciones de puesta a tierra y los escenarios de aplicación antes de poner en servicio el sistema.

Debido a que varios servicios están integrados en un solo chasis, los errores de configuración pueden afectar múltiples funciones al mismo tiempo. Esto no significa que las puertas de enlace basadas en tarjetas no sean confiables, sino que los equipos de implementación necesitan una preparación técnica más sólida y una documentación más clara.

Las puertas de enlace independientes son generalmente más fáciles de configurar porque cada dispositivo suele resolver un problema de acceso específico. Una puerta de enlace FXS independiente se centra en los usuarios de teléfonos analógicos. Una puerta de enlace FXO independiente se centra en las líneas troncales. Una puerta de enlace E1 independiente se centra en el acceso a troncales digitales. Una puerta de enlace de radio se centra en la interconexión radio-IP.

Esta separación funcional hace que la instalación sea más sencilla. Los ingenieros pueden configurar, probar, reemplazar o expandir un tipo de puerta de enlace sin cambiar todo el marco de la puerta de enlace. Para proyectos con múltiples contratistas, múltiples sitios o construcción por fases, este límite más simple puede reducir el costo de comunicación y el riesgo de implementación.

Durante la puesta en servicio, las puertas de enlace independientes también facilitan las pruebas de aceptación. Cada tipo de interfaz se puede probar de forma independiente, y los problemas se pueden localizar por sitio, dispositivo, cable o función de servicio. Esto es útil cuando el cronograma del proyecto es ajustado o cuando algunas partes del sistema deben entregarse antes de que se complete todo el proyecto.

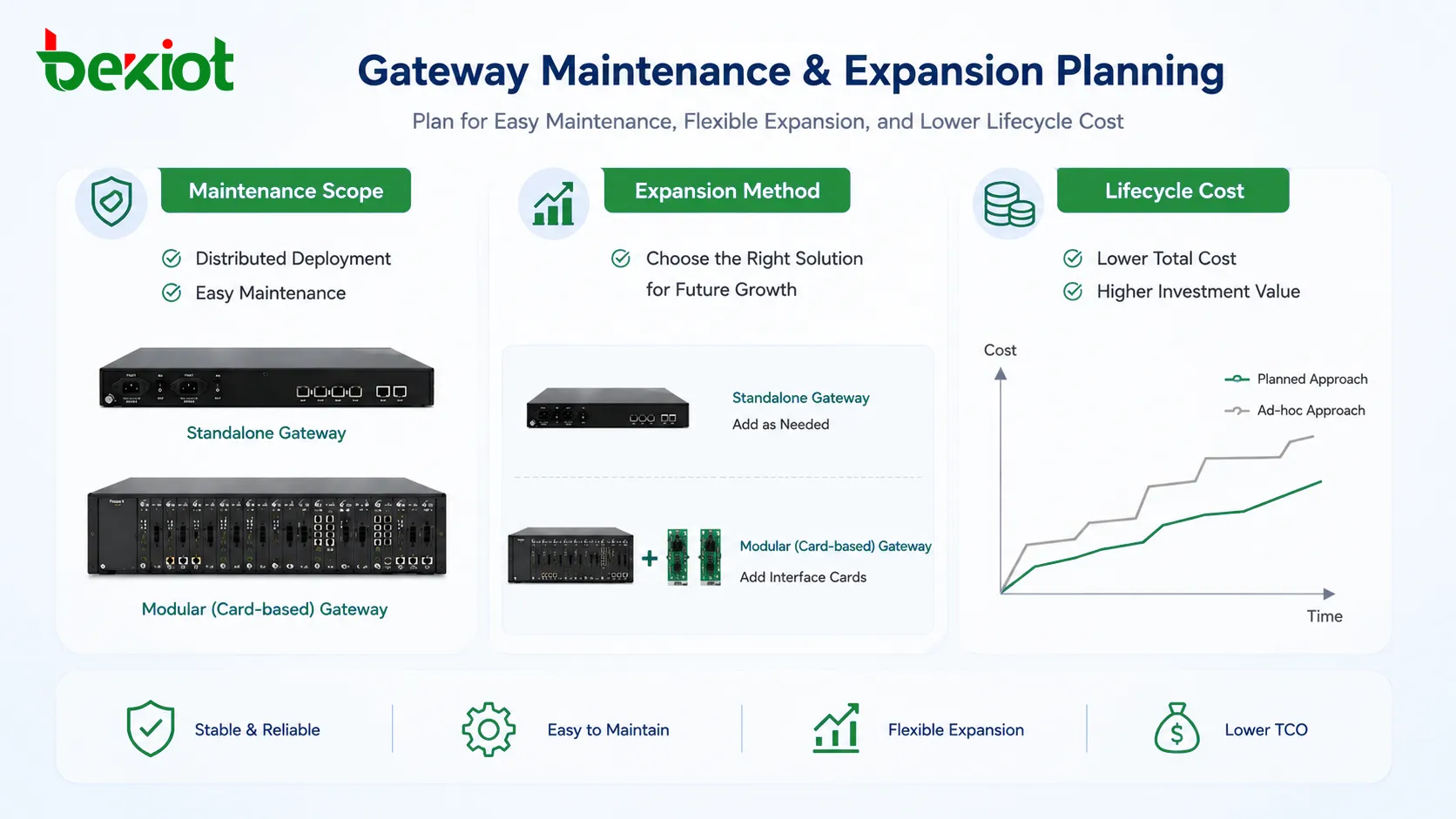

Mantenimiento, expansión y costo del proyecto

Los requisitos de mantenimiento deben considerarse desde el comienzo del proyecto. En una estructura basada en tarjetas, un solo chasis puede transportar varios servicios críticos. Si el chasis, el módulo de alimentación, el módulo de gestión o el backplane tienen un problema, múltiples funciones de comunicación pueden verse afectadas juntas. Por lo tanto, la planificación de piezas de repuesto y el aislamiento de fallas se vuelven importantes.

Las puertas de enlace independientes proporcionan una separación de servicios más clara. Si falla una puerta de enlace independiente, el alcance del servicio afectado generalmente se limita a ese dispositivo y su interfaz conectada. Esto puede hacer que la resolución de problemas sea más rápida y el reemplazo más fácil, especialmente para proyectos donde los técnicos locales pueden no estar familiarizados con sistemas complejos basados en tarjetas.

La lógica de expansión también es diferente. Las puertas de enlace basadas en tarjetas se expanden agregando o reemplazando placas cuando la capacidad del chasis lo permite. Esto es eficiente cuando los requisitos futuros son predecibles y centralizados. Las puertas de enlace independientes se expanden agregando otro dispositivo en el nodo requerido, lo que es más flexible cuando el proyecto crece sitio por sitio.

Desde una perspectiva de costos, las puertas de enlace independientes suelen ser más adecuadas para proyectos de integración general porque generalmente tienen un costo de entrada más bajo, requisitos de implementación más simples y opciones de compra más flexibles. Las puertas de enlace basadas en tarjetas pueden ser más económicas en sistemas altamente concentrados con muchos tipos de interfaces, pero requieren una planificación cuidadosa de la capacidad para evitar ranuras infrautilizadas o limitaciones futuras.

El costo del ciclo de vida también debe incluir capacitación, documentación, unidades de repuesto, tiempo de reemplazo y soporte remoto. Un precio de dispositivo más bajo no siempre significa un costo de proyecto más bajo. Si la estructura de la puerta de enlace causa cableado complicado, resolución de problemas difícil o poca escalabilidad, el costo de mantenimiento a largo plazo puede ser más alto de lo esperado.

Enfoque de selección recomendado

Una puerta de enlace basada en tarjetas es más adecuada cuando el proyecto tiene una estructura de red simple y centralizada, varios tipos de interfaz están ubicados en la misma área de equipos, el espacio de instalación es limitado y el sistema requiere una alta integración dentro de un solo chasis.

Una puerta de enlace independiente suele ser mejor cuando el proyecto involucra nodos distribuidos, diferentes habitaciones, sitios remotos, acceso a través de redes, implementación por fases o requisitos de mantenimiento independientes. También es una opción práctica cuando cada puerta de enlace solo necesita resolver una función de acceso, como acceso de extensión analógica, acceso de troncal analógico, acceso E1, integración de radio o vinculación de audio.

En muchos proyectos de comunicaciones unificadas, el diseño final no necesita elegir una sola forma. También se puede utilizar una arquitectura híbrida. Las interfaces centrales que están altamente concentradas pueden ser manejadas por una puerta de enlace integrada, mientras que los puntos de acceso remotos o de propósito especial pueden usar puertas de enlace independientes. Este enfoque equilibra el espacio del rack, la flexibilidad de implementación, la conveniencia de mantenimiento y el control de costos.

Un proceso de diseño práctico es mapear primero todos los puntos de acceso, luego clasificarlos por tipo de interfaz, ubicación física, prioridad de servicio y responsabilidad de mantenimiento. Después de eso, el equipo del proyecto puede decidir qué interfaces deben centralizarse y cuáles deben implementarse localmente. Este método es más confiable que seleccionar equipos solo después de contar el número total de puertos.

Lista de verificación de decisiones prácticas

• Elija puertas de enlace basadas en tarjetas cuando muchas interfaces estén centralizadas en una sola sala de equipos.

• Elija puertas de enlace independientes cuando los puntos de acceso estén distribuidos en diferentes sitios o habitaciones.

• Considere el diseño basado en tarjetas para entornos compactos, sistemas montados en vehículos o gabinetes con espacio limitado.

• Considere el diseño independiente para una implementación más fácil, configuración más simple, menor dificultad de mantenimiento y expansión flexible.

• Use un diseño híbrido cuando existan requisitos de acceso centralizados y distribuidos en el mismo proyecto.

• Revise el costo del ciclo de vida incluido el cableado, los dispositivos de repuesto, la capacitación de ingenieros, el tiempo de recuperación de fallas y la expansión futura de interfaces.

Preguntas frecuentes

¿Puede una puerta de enlace independiente soportar grandes proyectos de comunicaciones unificadas?

Sí. Las puertas de enlace independientes pueden soportar grandes proyectos cuando se planifican como nodos de acceso distribuidos. Su ventaja no es solo la capacidad de puertos, sino también la capacidad de colocar la puerta de enlace correcta cerca del equipo al que sirve.

¿Es una puerta de enlace basada en tarjetas siempre más profesional?

No necesariamente. Una puerta de enlace basada en tarjetas ofrece una alta integración, pero la profesionalidad depende de si la arquitectura coincide con el proyecto. En un proyecto distribuido, varias puertas de enlace independientes pueden producir un diseño más limpio y mantenible.

¿Qué tipo de puerta de enlace es más fácil para la expansión futura?

Las puertas de enlace independientes suelen ser más fáciles para la expansión por fases porque se pueden agregar nuevos dispositivos donde se necesiten nuevos puntos de acceso. Las puertas de enlace basadas en tarjetas son eficientes cuando la expansión permanece dentro de la capacidad planificada del chasis.

¿Debe la selección de la puerta de enlace basarse solo en la cantidad de puertos?

No. La cantidad de puertos es solo un factor. También se deben considerar la distribución del sitio, la distancia del cableado, el tipo de interfaz, la fuente de alimentación, la responsabilidad de mantenimiento, la seguridad de la red, la redundancia y el costo del ciclo de vida.

¿Se pueden usar ambas estructuras en el mismo proyecto?

Sí. Una estructura híbrida es a menudo razonable. El acceso centralizado de alta densidad puede usar una puerta de enlace integrada, mientras que los puntos de acceso remotos o dedicados pueden usar puertas de enlace independientes. Esto permite que el sistema mantenga tanto la eficiencia de integración como la flexibilidad de implementación.
