La troncal analógica, la troncal digital y la troncal IP son tres formas comunes de conectar sistemas telefónicos, plataformas PBX, redes de operadores y sistemas modernos de comunicaciones unificadas. Todas cumplen el mismo propósito básico: permitir que un sistema de comunicación intercambie llamadas con otro. Sin embargo, son muy diferentes en tipo de interfaz, capacidad de canales, método de señalización, coste de despliegue, escalabilidad y valor de actualización a largo plazo.

Para una oficina pequeña, varias líneas analógicas pueden ser suficientes. Para una gran empresa o un acceso telefónico de nivel operador, la troncal digital E1 puede ofrecer mayor capacidad de llamadas y calidad estable de línea dedicada. Para las plataformas modernas basadas en SIP, la troncal IP suele ser más flexible, más fácil de ampliar y más adecuada para servicios de voz, video, despacho y comunicación en la nube entre múltiples sedes.

Por qué el tipo de troncal influye en la planificación del sistema

En un proyecto de comunicación, la troncal no es solo una línea física o una conexión de red. Determina cómo dos sistemas intercambian llamadas, cuántas llamadas simultáneas pueden admitirse, qué tipo de gateway o interfaz se requiere y si el sistema podrá ampliarse sin problemas en el futuro.

Una troncal puede usarse entre dos sistemas PBX, entre el sistema telefónico de una empresa y un operador, entre un sistema de voz heredado y una IP PBX, o entre una plataforma privada de despacho y una red pública de voz. Si se selecciona un tipo de troncal incorrecto, el proyecto puede sufrir capacidad de llamadas limitada, cableado complejo, señalización incompatible, mala calidad de voz, mantenimiento difícil o alto coste de actualización.

Por esta razón, los equipos de proyecto no deben elegir una troncal solo por el precio. Deben comparar los recursos de línea existentes, el tráfico de llamadas esperado, las interfaces PBX disponibles, el tipo de acceso del operador, las condiciones de red, los requisitos de seguridad y la dirección futura de migración.

Acceso sencillo basado en líneas para sistemas pequeños

La troncal analógica se basa en la tecnología tradicional de líneas telefónicas. Es fácil de entender y todavía se utiliza en muchas oficinas pequeñas, sistemas PBX heredados, hoteles, mostradores de servicio y escenarios de acceso telefónico local. Cada línea analógica normalmente admite una llamada a la vez.

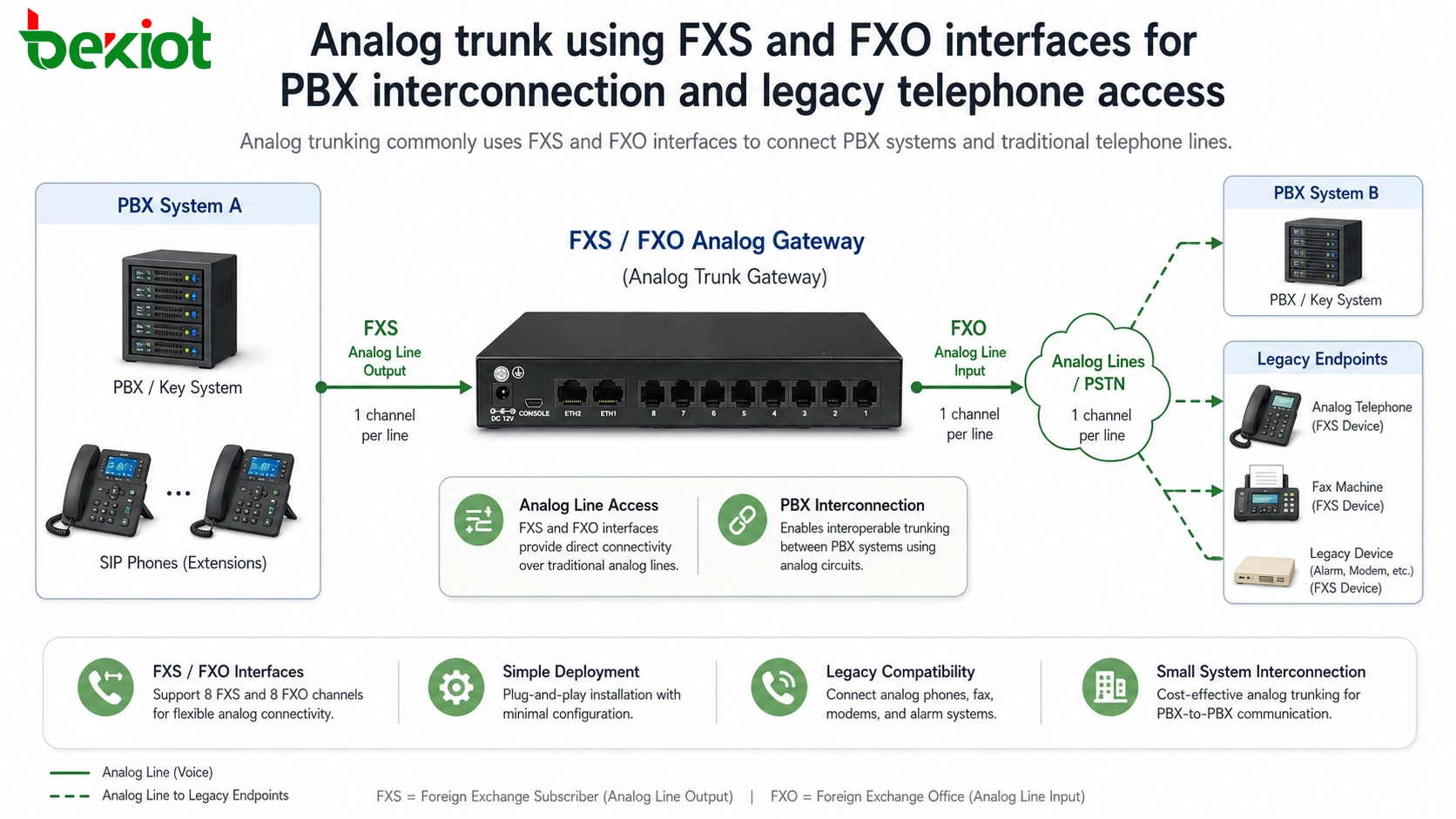

En la interconexión PBX, el lado de salida analógica suele proporcionarse mediante una interfaz FXS. FXS significa Foreign Exchange Station. Por ejemplo, una tarjeta FXS de 8 puertos puede entregar 8 líneas telefónicas analógicas. Estas líneas pueden conectarse directamente a teléfonos analógicos o a otro sistema PBX.

El lado receptor normalmente utiliza una interfaz FXO. FXO significa Foreign Exchange Office. Si dos sistemas PBX se conectan mediante 8 líneas analógicas, pueden proporcionar 8 canales de voz entre ambos sistemas. Después de configurar las reglas de numeración y enrutamiento, los usuarios de ambos sistemas pueden llamarse entre sí.

Solución relacionada:Solución de gateway analógico

Dónde sigue siendo útil este método

El acceso analógico es adecuado cuando la escala del proyecto es pequeña, el número de canales requeridos es limitado y la infraestructura telefónica existente ya es analógica. También resulta útil cuando una plataforma de comunicación IP necesita conservar teléfonos analógicos, líneas PSTN, faxes, teléfonos de ascensor, teléfonos de emergencia o extensiones PBX heredadas.

Sus ventajas son claras: bajo coste inicial, lógica de cableado simple, resolución de problemas sencilla y amplia compatibilidad con equipos telefónicos antiguos. Para muchos sistemas pequeños y medianos, la troncal analógica sigue siendo una opción práctica.

Su limitación también es evidente. Cuando el proyecto requiere muchas llamadas simultáneas, la troncal analógica se vuelve ineficiente porque cada canal de llamada necesita una línea física independiente. El cableado analógico a gran escala es difícil de gestionar y no es ideal para plataformas modernas y escalables.

Enlaces dedicados de alta capacidad para redes de voz

La troncal digital se utiliza cuando las líneas analógicas no pueden cumplir los requisitos de capacidad y estabilidad. En lugar de usar muchas líneas analógicas separadas, una troncal digital transporta múltiples canales de voz sobre un único enlace de comunicación digital. Esto la hace adecuada para sistemas PBX empresariales, acceso de operadores, centros de llamadas y proyectos de voz de alto volumen.

Las troncales digitales se dividen comúnmente en sistemas T1 y E1. E1 se usa ampliamente en China y en muchas otras regiones. E1 es un estándar internacional de comunicación digital definido originalmente por la ITU-T para transmitir voz, datos y señalización.

Una línea E1 utiliza multiplexación por división de tiempo. Un E1 se divide en 32 intervalos de tiempo. El intervalo 0 se utiliza para sincronización de trama, y el intervalo 16 se usa normalmente para transmisión de señalización. Cada intervalo transporta 64 Kbps, por lo que el ancho de banda total de un E1 es 2.048 Mbps. Por eso E1 suele llamarse línea 2M.

En la comunicación telefónica práctica, una línea E1 normalmente admite 30 llamadas de voz simultáneas. Puede transmitirse por fibra óptica y conectarse al equipo terminal mediante par trenzado o cable coaxial, según el equipo de transmisión y el diseño del sitio.

Solución relacionada:Solución de gateway de troncal

La señalización debe coincidir en ambos lados

La troncal digital no se limita a la conexión física. La compatibilidad de señalización es un requisito clave. Los métodos comunes de señalización telefónica incluyen R2, China No.1, SS7 e ISDN-PRI.

Cuando dos sistemas se conectan mediante una troncal E1, ambos lados deben usar el mismo método de señalización. En muchos proyectos actuales, SS7 e ISDN-PRI se encuentran entre las opciones más comunes. Los ingenieros también deben confirmar el modo de codificación, el modo de verificación, los ajustes de reloj, las reglas de enrutamiento y otros parámetros de troncal.

Las principales ventajas de la troncal digital son calidad de voz estable, mayor seguridad, mayor concurrencia y fiabilidad de línea dedicada. Sus desventajas son mayor coste de acceso, configuración más especializada y menor flexibilidad que una troncal puramente IP.

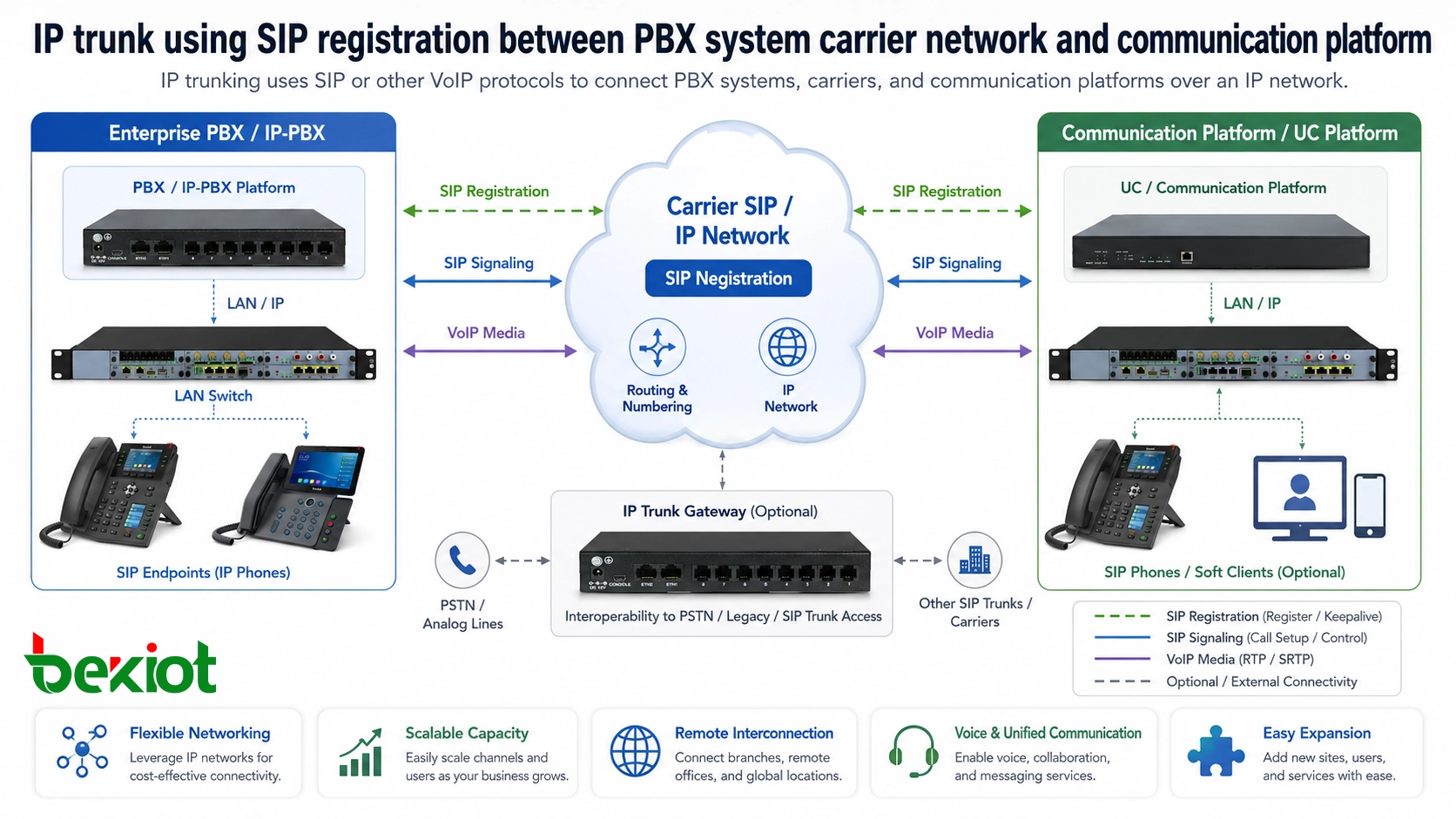

Acceso basado en red para plataformas modernas

La troncal IP conecta sistemas de comunicación a través de una red IP. Se usa ampliamente en SIP PBX, plataformas de comunicaciones unificadas, sistemas de despacho, servicios de voz en la nube, redes de voz empresariales y entornos IMS de operadores.

SIP es el protocolo más común para la troncal IP. Si dos sistemas admiten SIP y pueden alcanzarse a través de la red, los ingenieros pueden crear troncales en ambos sistemas y apuntar cada lado a la dirección IP del otro. Esto se utiliza a menudo para la interconexión punto a punto entre dos plataformas de comunicación.

Otro método común es el acceso basado en registro. En este modelo, el operador o proveedor de servicios entrega al cliente la información de la cuenta SIP, la dirección del servidor, el puerto, la contraseña y los parámetros de autenticación. La PBX o gateway del cliente se registra en la plataforma del proveedor, y las llamadas se enrutan a través de esa troncal SIP registrada.

Más allá de la conectividad SIP básica

SIP es el protocolo principal para la troncal IP moderna, pero algunos sistemas también pueden admitir H.323, IAX u otros métodos de interconexión VoIP. En las redes de operadores, los sistemas centrales IMS también suelen basarse en arquitectura SIP.

La mayor ventaja de la troncal IP es la flexibilidad. No depende de una construcción física pesada como el acceso analógico o E1. Puede admitir interconexión remota, redes multisede, enrutamiento de voz, comunicación de video, grabación, gestión de números e integración de plataformas a través de redes IP.

Sin embargo, la troncal IP también depende en gran medida de la calidad de red y la planificación de seguridad. La latencia, el jitter, la pérdida de paquetes, el cruce de NAT, las políticas de firewall, la estabilidad del registro SIP, la compatibilidad de códecs y la protección contra ciberataques pueden afectar la calidad de voz y la fiabilidad del sistema.

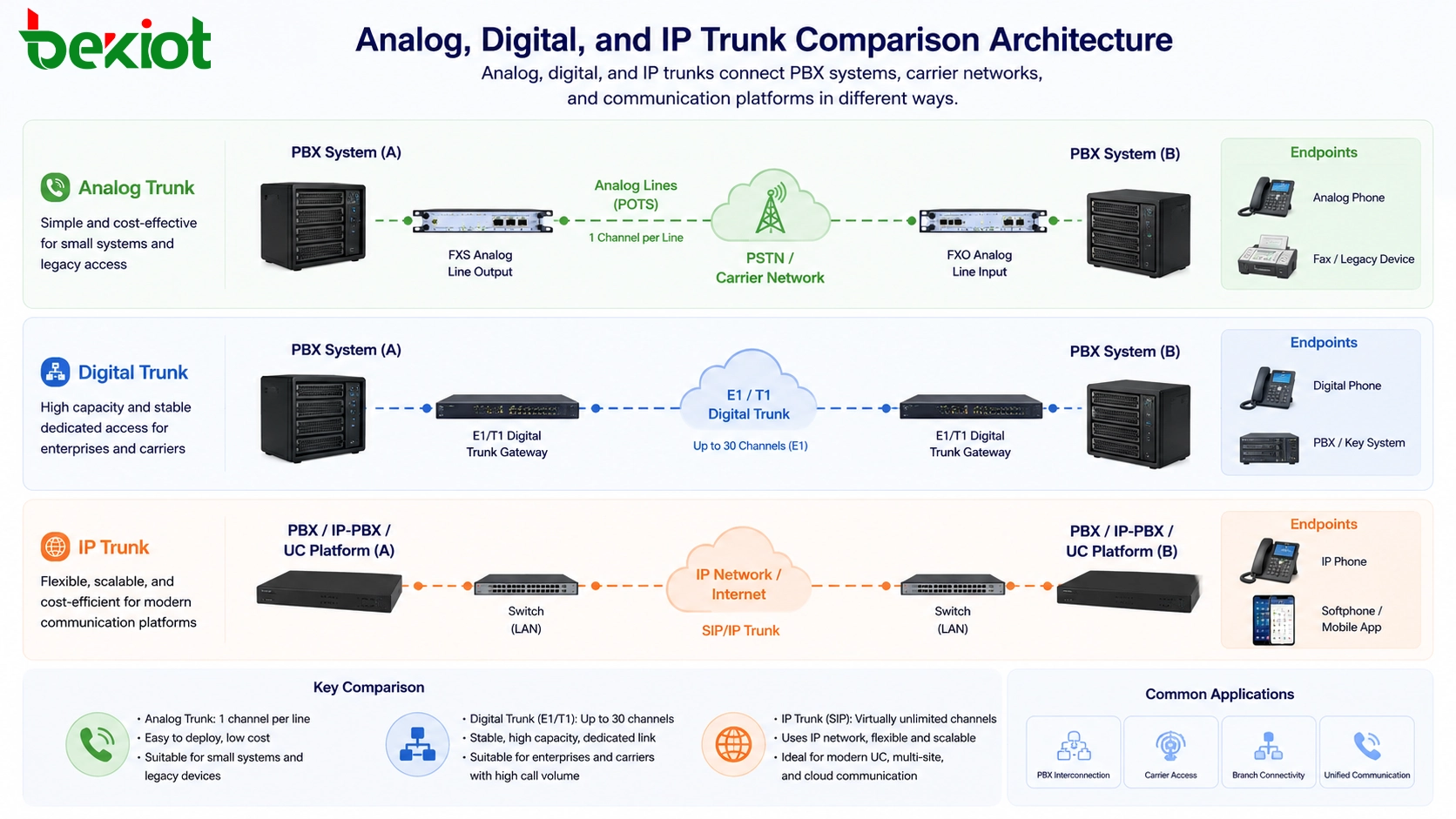

Cómo se comparan las tres opciones

Las troncales analógicas, digitales e IP no son simplemente tecnologías antigua, nueva y más nueva. Atienden necesidades de proyecto diferentes. La elección correcta depende del sistema existente, los recursos del operador, la capacidad de canales, el presupuesto, el entorno de despliegue y el plan de actualización futuro.

Para sistemas pequeños, las troncales analógicas suelen ser suficientes. Para acceso telefónico dedicado de nivel operador, las troncales digitales E1 siguen siendo valiosas. Para nuevas plataformas de comunicación que requieren escalabilidad, acceso remoto e integración de servicios, la troncal IP suele ser la dirección preferida.

Estrategia de migración para sistemas de voz existentes

Muchas organizaciones no sustituyen todo su sistema telefónico de una sola vez. Un enfoque más realista es la migración gradual. Las líneas analógicas existentes, los circuitos E1, los equipos PBX antiguos y las nuevas plataformas SIP pueden coexistir durante mucho tiempo.

En este tipo de proyecto, los gateways se convierten en el puente entre distintas tecnologías. Un gateway analógico puede conectar líneas FXS o FXO a una plataforma VoIP. Un gateway de troncal E1 puede conectar líneas digitales del operador o troncales PBX heredadas a sistemas basados en SIP. Un gateway de troncal SIP puede ayudar a gestionar el acceso del operador, el enrutamiento, la conversión de códecs y la adaptación de red.

Este enfoque protege la inversión existente mientras permite que el sistema de comunicación avance hacia una arquitectura basada en IP. Es útil para empresas, hoteles, campus, plantas industriales, sistemas de transporte, centros de comando de emergencia y organizaciones con múltiples sucursales.

Lista de verificación antes de seleccionar

Antes de elegir una solución de troncal, el equipo del proyecto debe confirmar el número de llamadas simultáneas requeridas, el tipo de interfaz PBX actual, el método de acceso del operador, el protocolo de señalización, el plan de numeración, las reglas de enrutamiento y la capacidad futura esperada.

Para la troncal analógica, las comprobaciones clave incluyen la cantidad de puertos FXS y FXO, la calidad de línea, el soporte de identificación de llamadas, la inversión de polaridad, los requisitos de fax y la distancia de cableado. Para la troncal digital, incluyen el tipo de interfaz E1, el modo de señalización, la fuente de reloj, el método de codificación y la configuración del operador.

Para la troncal IP, las comprobaciones clave incluyen compatibilidad SIP, modo de registro, alcanzabilidad IP, cruce de NAT, negociación de códecs, políticas de firewall, ancho de banda, QoS, protección de seguridad y diseño de rutas de conmutación por error. Estos detalles afectan directamente la calidad de voz y la fiabilidad del sistema después del despliegue.

Construir una arquitectura práctica de acceso de voz

Una buena arquitectura de acceso de voz no obliga a cada proyecto a usar un solo tipo de troncal. En su lugar, utiliza el método de acceso correcto para cada parte del sistema. Las líneas analógicas pueden seguir siendo útiles en el borde. E1 puede seguir siendo necesario para acceso dedicado de operador. La troncal IP puede convertirse en la dirección principal para la integración de plataformas y la expansión futura.

La solución más práctica es diseñar una capa de acceso modular. Las distintas troncales se conectan mediante gateways adecuados, mientras la plataforma central de comunicación gestiona el enrutamiento, los usuarios, la grabación, el despacho, la supervisión y la integración de servicios.

Con esta arquitectura, las organizaciones pueden conservar los recursos existentes, reducir el riesgo de migración y construir gradualmente un sistema de comunicación más flexible para voz, video, despacho, respuesta de emergencia y comunicaciones unificadas.

FAQ

¿Pueden las troncales analógicas convertirse en troncales SIP?

Sí. Las troncales analógicas pueden convertirse a SIP mediante un gateway analógico. El gateway se conecta a líneas FXS o FXO por un lado y se comunica con la plataforma SIP por el otro.

¿E1 ofrece mejor calidad de voz que la troncal SIP?

E1 ofrece estabilidad de línea dedicada, mientras que la troncal SIP depende de la calidad de la red IP. Si la red IP cuenta con ancho de banda, QoS y control de seguridad adecuados, la troncal SIP también puede ofrecer un servicio de voz fiable.

¿Por qué un E1 normalmente ofrece 30 llamadas en lugar de 32?

Aunque un E1 tiene 32 intervalos de tiempo, el intervalo 0 se usa para sincronización de trama y el intervalo 16 se usa normalmente para señalización. Por eso normalmente quedan 30 intervalos disponibles para canales de voz.

¿Todas las troncales SIP funcionan con cualquier PBX?

No. SIP es un protocolo estándar, pero las distintas plataformas pueden tener diferentes métodos de registro, reglas de autenticación, preferencias de códec, formatos de encabezado y comportamiento de NAT. Se recomienda realizar pruebas de compatibilidad antes del despliegue.

¿Cuándo debe un proyecto usar un gateway en lugar de una conexión troncal directa?

Debe usarse un gateway cuando los dos sistemas tienen interfaces, métodos de señalización, formatos de medios o condiciones de red diferentes. Ayuda a convertir los tipos de acceso y facilita la gestión de la arquitectura general de comunicación.
