La automatización industrial ya no se limita al control de equipos, la recopilación de datos de producción y la visualización de procesos. A medida que la Industria 4.0 continúa desarrollándose, los proyectos de automatización combinan cada vez más tecnologías de Internet, inteligencia artificial, análisis de big data, plataformas en la nube, robótica, Internet de las cosas, computación en el borde, realidad aumentada y realidad virtual. El objetivo es hacer que los sistemas de fabricación sean más inteligentes en todo el diseño, la gestión de la cadena de suministro, los procesos de producción, la supervisión de la seguridad y el servicio al cliente.

En este entorno, el audio y el video se están convirtiendo en partes importantes del software de automatización industrial. El video proporciona evidencia visual del estado de producción, el funcionamiento de los equipos, los eventos de seguridad y la inspección remota. El audio proporciona notificación rápida, interacción por voz, difusión de alarmas y coordinación en campo. Cuando el acceso al video, el procesamiento de flujos, la comunicación por voz y la vinculación de alarmas se planifican juntos, una plataforma de automatización puede pasar de la supervisión pasiva a la respuesta operativa activa.

Por qué el acceso visual es importante en los proyectos de automatización

Las plataformas de automatización industrial suelen mostrar datos de producción, estado de los dispositivos, valores de proceso, alarmas de fallos e información ambiental. Estos puntos de datos son esenciales, pero los números y los gráficos no siempre pueden explicar lo que está sucediendo en el sitio. Cuando aparece una advertencia de temperatura, una alarma de vibración, un valor de presión anormal o un evento de acceso, los operadores a menudo necesitan confirmación visual antes de tomar una decisión.

Esta es la razón por la que la integración de la videovigilancia se ha convertido en un requisito importante en muchos proyectos de automatización industrial. Las cámaras, los grabadores, las plataformas de video existentes y los sistemas de monitoreo del sitio pueden proporcionar contexto visual en tiempo real. En lugar de ver solo un valor de alarma en una pantalla, el operador también puede ver la máquina relacionada, la línea de producción, el área de almacén, el pasillo, la zona de tanques, la sala de servicios públicos o la instalación exterior.

Al combinar el monitoreo de datos con la presentación de video, el sistema puede proporcionar una imagen operativa más completa. Esto ayuda a reducir los juicios erróneos, acortar el tiempo de verificación de incidentes y mejorar la calidad de la toma de decisiones remotas.

Conexión de recursos de video existentes

Muchos sitios industriales ya cuentan con sistemas de videovigilancia antes de que se actualice el software de automatización. Estos sistemas pueden incluir cámaras IP, NVR, plataformas de vigilancia, sistemas de gestión de video y diferentes marcas de dispositivos de campo. Reemplazarlos no suele ser necesario y resulta costoso. Un mejor enfoque es integrar los recursos de video existentes en la plataforma de automatización a través de una puerta de enlace de acceso a video o una capa de integración de medios.

Una capa de acceso a video práctica debe admitir protocolos industriales y de seguridad comunes como GB/T28181, RTSP y ONVIF. Con estos métodos de acceso, la plataforma de automatización puede conectarse a plataformas de vigilancia, grabadores y cámaras sin tener que reconstruir cada interfaz de video desde el principio.

El beneficio es claro: los desarrolladores de automatización no necesitan dedicar un tiempo excesivo a resolver problemas de acceso a cámaras, compatibilidad de flujos, descubrimiento de dispositivos o interconexión de plataformas. La puerta de enlace maneja el acceso al video, mientras que el software de automatización se centra en la lógica de negocio, la visualización de procesos, el manejo de alarmas y la operación del usuario.

Formatos de salida para diferentes terminales

Después de conectar los recursos de video, el siguiente paso es la adaptación de la salida. Los proyectos de automatización industrial pueden necesitar mostrar video en estaciones de operador fijas, consolas de despacho, terminales móviles, páginas basadas en navegador, pantallas grandes y pantallas de centros de mando. Estos terminales pueden no aceptar el mismo formato de medio.

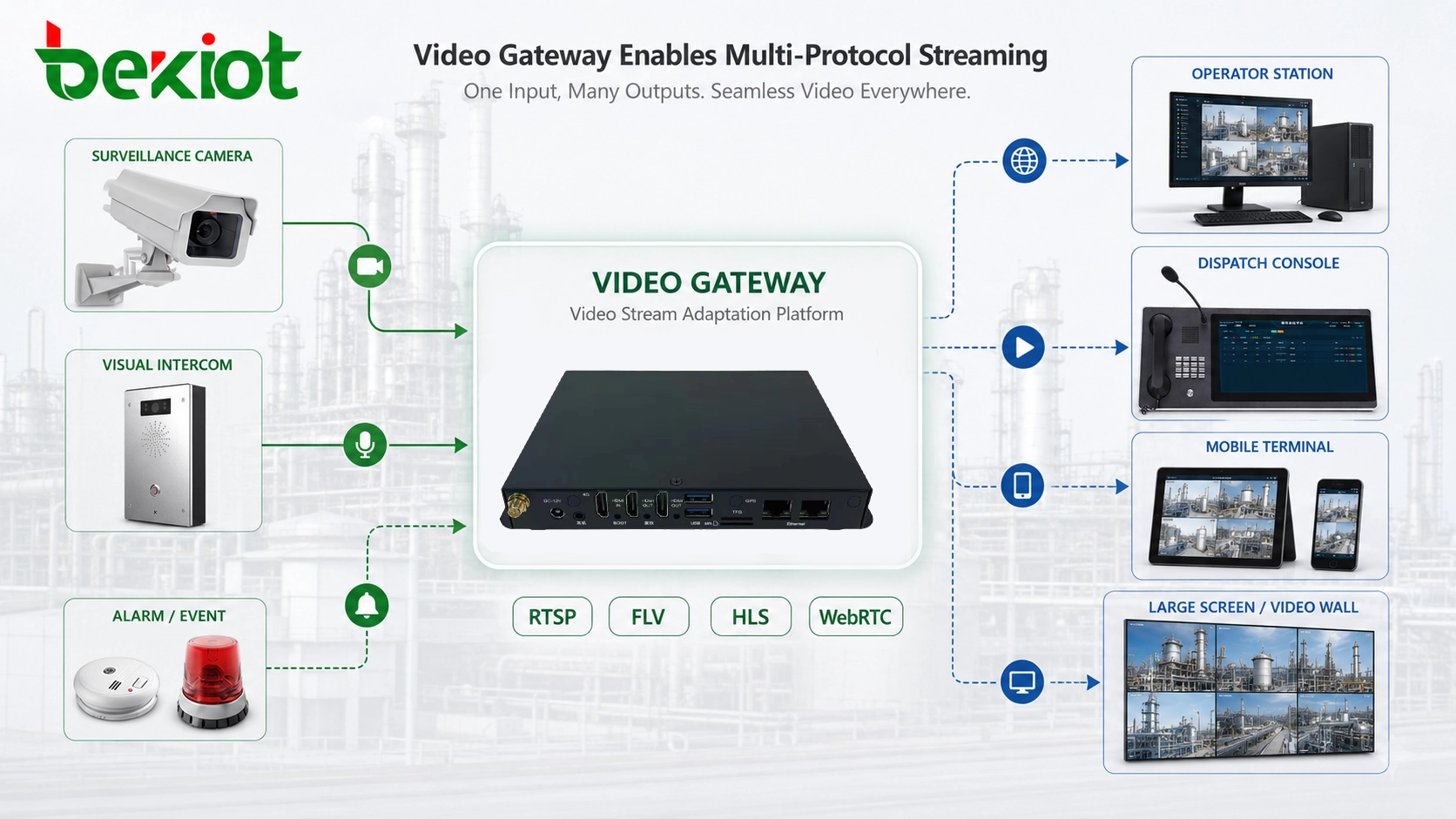

Una capa de integración de video puede generar múltiples formatos de flujo según los requisitos del sistema. Los formatos de salida comunes incluyen RTSP, FLV, HLS o M3U8, y WebRTC. RTSP se usa a menudo para el acceso a video entre sistemas. FLV y HLS son útiles para la visualización web y la distribución de transmisiones. WebRTC es adecuado para la interacción basada en navegador con menor latencia cuando la respuesta en tiempo real es importante.

Esta capacidad de salida en múltiples formatos permite que una fuente de video sirva a diferentes escenarios de aplicación. Una sala de control puede ver un flujo estable de alta calidad. Un terminal móvil puede recibir un flujo más ligero. Una página de navegador puede mostrar video sin software local complejo. Una pantalla grande puede mostrar imágenes clave seleccionadas para el mando y la supervisión.

El control API ofrece más que una simple visualización de video

La extracción básica de RTSP puede mostrar una imagen de cámara, pero los proyectos de automatización industrial a menudo necesitan más que una visualización pasiva. Los operadores pueden necesitar ajustar el enfoque de la cámara, controlar el movimiento PTZ, iniciar el intercomunicador de voz, recuperar grabaciones, cambiar de canal o llamar a video relacionado cuando se activa una alarma. Estas funciones requieren una integración basada en API en lugar de solo un flujo de video en bruto.

A través de las interfaces API, la plataforma de automatización puede mantener muchas capacidades originales del sistema de video y agregarlas a los flujos de trabajo industriales. Por ejemplo, cuando aparece una alarma de equipo, la plataforma puede abrir automáticamente la cámara relacionada. Cuando un operador verifica un área de proceso, el sistema puede proporcionar control PTZ. Cuando un incidente necesita revisión, la plataforma puede recuperar el video grabado del período de tiempo correspondiente.

Esto hace que la integración de video sea más valiosa que la simple inserción de cámaras. La plataforma de automatización puede convertir el video en un recurso operativo interactivo, no solo en una ventana visual.

Producto relacionado: Sistema de Comunicaciones Convergente Becke

Sistema de Comunicaciones Convergente Becke para integración de audio, video, vinculación de alarmas y comunicaciones unificadas industriales.

La transcodificación ayuda a que diferentes sistemas trabajen juntos

Los proyectos industriales a menudo incluyen diferentes redes, diferentes terminales y diferentes requisitos de visualización. Una cámara puede emitir un flujo de alta resolución, pero un terminal móvil o una página web puede no necesitar la calidad de imagen original. Una plataforma heredada puede admitir un códec, mientras que un sistema más nuevo puede preferir otro. Aquí es donde la transcodificación se vuelve importante.

La transcodificación de video puede ajustar la resolución, la velocidad de fotogramas, la tasa de bits y el formato de codificación en tiempo real. Por ejemplo, una fuente de alta resolución se puede convertir en un flujo más ligero para el acceso remoto. Un video de alta tasa de bits se puede reducir para la transmisión en redes débiles. Se puede cambiar un formato de códec para que coincida con la capacidad de decodificación de la plataforma objetivo.

Estos ajustes mejoran la compatibilidad y la estabilidad del sistema. También ayudan a reducir la presión sobre el ancho de banda, especialmente en parques industriales, instalaciones remotas, sitios de servicios públicos, áreas de construcción y entornos de comunicación inalámbrica donde las condiciones de la red no siempre son ideales.

Superposición de datos industriales en el video

Una de las aplicaciones más útiles de la integración de video es combinar imágenes visuales con datos industriales. Una imagen de video se puede superponer con datos IoT, estado del dispositivo, valores de proceso, niveles de alarma, lecturas ambientales o información de control. Esto hace que la pantalla de video sea más significativa para los operadores.

Por ejemplo, una vista de cámara de una línea de producción puede mostrar el estado actual del equipo, el modo de funcionamiento, el valor de temperatura o el estado de alarma. Un video de un área de almacenamiento puede mostrar el estado de acceso o los datos ambientales. Un video de una estación de bombeo puede mostrar presión, caudal e indicadores de falla. Esto crea un vínculo más fuerte entre la escena física y el sistema de automatización digital.

La superposición de datos y video es especialmente útil para centros de mando, salas de control y plataformas de supervisión remota. Ayuda a los usuarios a comprender no solo lo que están viendo, sino también lo que significan los datos del sistema en esa escena específica.

Por qué la notificación de alarmas no puede depender solo de las pantallas

Muchos sistemas de automatización generan alarmas de equipo, alarmas IoT, advertencias de seguridad, excepciones de proceso y alertas ambientales. Sin embargo, un problema común es que los métodos de notificación no siempre son prácticos. Algunos sistemas todavía dependen en gran medida de que los operadores observen las pantallas. Esto crea un riesgo cuando el operador está fuera de la estación de trabajo, atendiendo otra tarea o trabajando en un entorno ruidoso.

Las llamadas telefónicas, los SMS y el correo electrónico se pueden usar en algunos casos, pero no siempre son adecuados para sitios industriales. Las llamadas pueden perderse. Los SMS pueden retrasarse. El correo electrónico suele ser demasiado lento para eventos urgentes. En muchos entornos industriales, el personal de primera línea necesita notificaciones instantáneas y directas a través de las herramientas que ya utilizan a diario.

Por esta razón, la notificación de audio debe considerarse junto con la integración de video. Cuando ocurre una alarma, el sistema no solo debe mostrar datos y video; también debe notificar a las personas adecuadas a través del canal de audio correcto.

Notificación por radio y voz para equipos de campo

Las radios de dos vías todavía se utilizan ampliamente en fábricas, plantas, almacenes, sitios energéticos, instalaciones de transporte y áreas industriales al aire libre. Son simples, directas y adecuadas para equipos de campo móviles. Por esta razón, integrar la notificación por radio en la automatización industrial puede mejorar significativamente la eficiencia de la respuesta.

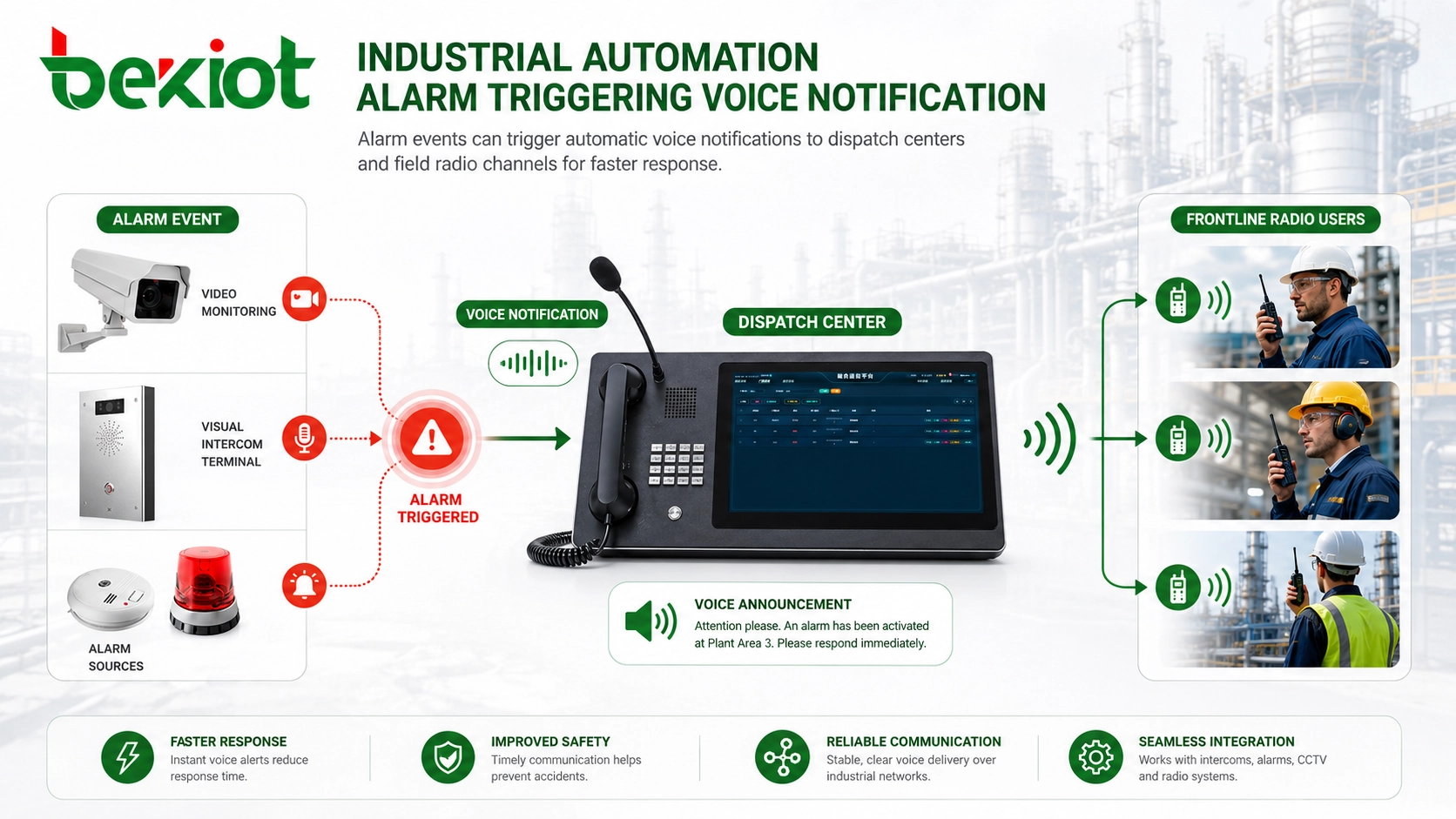

Cuando la plataforma de automatización recibe una alarma de equipo o un evento IoT, puede generar automáticamente un mensaje de voz y transmitirlo al canal de radio correspondiente. La misma notificación también se puede enviar al centro de despacho y al personal de respuesta de primera línea. Esto permite que la alarma llegue tanto a los supervisores como a los equipos de campo al mismo tiempo.

En comparación con depender únicamente de las indicaciones en pantalla, la notificación basada en radio es más activa. Empuja el evento hacia las personas que necesitan actuar. Para la seguridad de la producción, el mantenimiento de equipos, la respuesta a emergencias y la operación de instalaciones, esto puede reducir el retraso en la respuesta y mejorar la eficiencia en el manejo de incidentes.

Vinculación de eventos MQTT e IoT

Los proyectos de automatización industrial dependen cada vez más de los datos IoT. Los sensores, controladores, dispositivos periféricos, sistemas de monitoreo y equipos de producción pueden publicar información de eventos en la plataforma de software. MQTT se usa comúnmente en escenarios IoT porque es liviano y adecuado para la comunicación basada en eventos.

Cuando los sistemas de audio y video admiten la vinculación a través de API y protocolos IoT, el software de automatización puede construir una lógica de respuesta más rica. Una alarma de sensor puede activar la aparición de la cámara, la grabación de video, la difusión de voz, la notificación por radio y el registro de eventos. Una advertencia de seguridad puede activar tanto la visualización visual como el recordatorio de audio. Un evento de mantenimiento remoto puede abrir el canal de video relevante y notificar al equipo asignado.

Este tipo de vinculación cambia el papel del audio y el video. Ya no son sistemas independientes. Se convierten en recursos de respuesta activa dentro del flujo de trabajo de automatización.

Arquitectura típica del sistema

Una arquitectura práctica de integración de audio y video industrial suele incluir cinco capas. La primera capa es la capa de dispositivos de campo, que incluye cámaras, grabadores, sensores, puntos de datos relacionados con PLC, dispositivos IoT, radios, terminales de intercomunicación y fuentes de alarma. La segunda capa es la capa de red, que incluye Ethernet industrial, VLAN, enlaces inalámbricos, redes privadas, VPN y acceso perimetral.

La tercera capa es la capa de puerta de enlace y procesamiento de medios. Esta capa maneja el acceso al video, la conversión de protocolos, la salida de flujos, la transcodificación, la interconexión de voz, el acceso por radio y la reproducción de audio activada por alarmas. La cuarta capa es la capa de software de automatización, donde SCADA, MES, plataformas IoT, sistemas de despacho o aplicaciones industriales personalizadas gestionan la lógica de negocio y la visualización.

La quinta capa es la capa de aplicación de usuario. Los operadores, despachadores, equipos de mantenimiento, gerentes y usuarios móviles acceden al video, reciben alarmas, se comunican por voz y coordinan acciones a través de estaciones de trabajo, consolas de despacho, pantallas grandes, terminales móviles o canales de radio.

Dónde aporta valor este enfoque

Esta solución es adecuada para plantas de fabricación, parques industriales, almacenes, centros logísticos, estaciones de energía, instalaciones de servicios públicos, minas, puertos, túneles, plantas de tratamiento de agua, sitios químicos e infraestructura de transporte. Estos entornos suelen tener tanto sistemas de datos como equipos de operación en campo, por lo que tanto la confirmación visual como la notificación de voz rápida son importantes.

En la fabricación, el video puede ayudar a verificar el estado de la línea y las condiciones de seguridad. En logística, puede respaldar la supervisión de almacenes y áreas de vehículos. En sitios de energía y servicios públicos, puede respaldar la inspección remota y la verificación de incidentes. En parques industriales, puede conectar equipos de seguridad, mantenimiento, administración de propiedades y respuesta a emergencias.

El objetivo común es reducir el aislamiento del sistema. La videovigilancia, los datos de automatización, las alarmas, la comunicación por voz y la notificación por radio no deben funcionar como islas separadas. Deben trabajar juntas como parte de una cadena de respuesta operativa única.

Lista de verificación de implementación para desarrolladores

Antes del desarrollo, el equipo del proyecto debe confirmar todas las fuentes de video, incluidos los protocolos de cámara, los métodos de acceso al grabador, las interfaces de la plataforma, los formatos de salida requeridos y los terminales de visualización. También debe confirmar si se necesitan funciones PTZ, ajuste de enfoque, intercomunicador, recuperación de grabaciones y control de cámara.

Para la integración de audio, el equipo debe definir categorías de alarma, reglas de notificación, plantillas de voz, canales de radio, el comportamiento del centro de despacho y la lógica de escalamiento. No todas las alarmas deben transmitirse. El sistema debe distinguir entre avisos informativos, advertencias de mantenimiento, alarmas de seguridad y eventos de emergencia.

La planificación de la red también es importante. Los flujos de video consumen ancho de banda, mientras que la notificación de audio requiere confiabilidad y baja latencia. Los desarrolladores deben probar la estabilidad del flujo, la latencia, la reproducción en navegador, la compatibilidad de terminales, la respuesta de API, el momento de activación de alarmas y el comportamiento en redes débiles antes de la entrega.

Errores comunes que deben evitarse

Un error común es tratar la integración de video solo como una función de vista previa de la cámara. En la automatización industrial, el video debe estar vinculado con eventos de alarma, estado del dispositivo, datos de proceso, recuperación de grabaciones y acciones del operador. De lo contrario, permanece separado del flujo de trabajo de negocio.

Otro error es ignorar la notificación de audio. Un sistema puede mostrar alarmas claramente en la pantalla, pero los equipos de campo pueden no verlas a tiempo. Para sitios industriales, la difusión de voz, la notificación por radio y la comunicación con el despacho suelen ser más prácticas que las alertas visuales pasivas.

Un tercer error es desarrollar cada interfaz desde cero. El uso de puertas de enlace dedicadas y equipos de procesamiento de medios puede reducir el riesgo de desarrollo, acortar el tiempo de integración y facilitar el mantenimiento del sistema. El trabajo complejo de audio y video debe ser manejado por componentes de sistema especializados siempre que sea posible.

Revisión final

La integración de audio y video se está convirtiendo en una parte importante del desarrollo de la automatización industrial. El acceso a video permite a los operadores verificar las condiciones del sitio. Los formatos de salida de flujo como RTSP, FLV, HLS y WebRTC permiten que diferentes terminales muestren video. El control API mantiene funciones como PTZ, ajuste de enfoque, intercomunicador de voz y recuperación de grabaciones disponibles dentro de la plataforma de automatización.

Al mismo tiempo, la notificación de audio resuelve un problema práctico de campo. Cuando ocurren alarmas de equipo o eventos IoT, el sistema debe notificar activamente a los despachadores y trabajadores de primera línea a través de difusión de voz, canales de radio o herramientas de comunicación unificada. La vinculación MQTT y API puede conectar estas acciones con el flujo de trabajo de software industrial más amplio.

Para proyectos de automatización industrial de alto nivel, el mejor enfoque no es obligar a los desarrolladores de software a resolver cada problema de audio y video manualmente. Una puerta de enlace bien planificada y una arquitectura de comunicaciones convergente pueden reducir el riesgo del proyecto, mejorar la eficiencia del desarrollo y convertir el video, el audio, las alarmas y los datos IoT en un sistema de respuesta operativa coordinada.

Preguntas frecuentes

¿Se pueden usar cámaras existentes en una plataforma de automatización industrial?

Sí. Las cámaras, grabadores y plataformas de vigilancia existentes a menudo se pueden integrar si admiten métodos de acceso estándar como GB/T28181, RTSP u ONVIF.

¿Por qué la integración API es mejor que solo extraer un flujo RTSP?

La extracción RTSP proporciona principalmente visualización de video. La integración API también puede admitir control PTZ, ajuste de enfoque, intercomunicador de voz, recuperación de grabaciones, cambio de canales y vinculación de alarmas.

¿Qué formato de salida de video es mejor para la visualización en navegador?

HLS, FLV y WebRTC se usan comúnmente para la visualización basada en navegador. La mejor elección depende de los requisitos de latencia, la compatibilidad del navegador, las condiciones de la red y la arquitectura de la plataforma.

¿Cómo pueden las alarmas llegar más rápido a los trabajadores de campo?

Las alarmas pueden activar anuncios de voz automáticos, notificaciones de despacho o transmisiones por canales de radio. Esto suele ser más efectivo que depender solo de indicaciones en pantalla, SMS o correo electrónico.

¿Es útil MQTT para la vinculación de audio y video?

Sí. MQTT puede transportar mensajes de eventos IoT que activan la aparición de video, difusiones de voz, acciones de grabación, notificaciones por radio y registros de alarma dentro del flujo de trabajo de automatización.
