Este documento describe la función de captura de imágenes (snapshot) de los porteros electrónicos y sistemas de interfonía SIP con vídeo. La función de captura de imágenes toma fotografías de la cámara cuando el dispositivo se activa por eventos, y luego sube las imágenes a un servidor especificado. Servidores compatibles: HTTP/HTTPS, FTP, TFTP. Disparadores compatibles: llamada, timbre, respuesta, desbloqueo, etc.
Porteros electrónicos con vídeo: Bi30, Bi31S, Bi32V, Bi33V
Interfonías con vídeo: BK-DAB-PA2 + cámara PA KIT, BK-DAB-PA2S + cámara PA2 KIT, BHP-SOS10, BHP-SOS10V, BHP-SOS16, BHP-SOS16V, BHP-SOS18

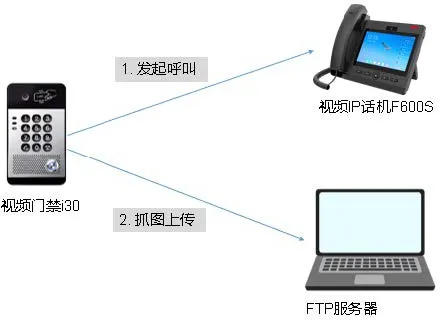

La función de captura de imágenes toma fotografías bajo disparadores predefinidos y las sube a un servidor para su almacenamiento. Incluye dos partes esenciales:
Disparadores de captura: Realizar llamada, timbre entrante, respuesta de llamada, disparador de entrada (interfonía), disparador de salida (interfonía), desbloqueo de puerta (portero)
Subida de imágenes: Soporta servidores HTTPS, HTTP, FTP, TFTP
Adecuado para escenas que necesitan guardar imágenes de eventos, como la monitorización de bicicletas eléctricas al entrar en un ascensor.

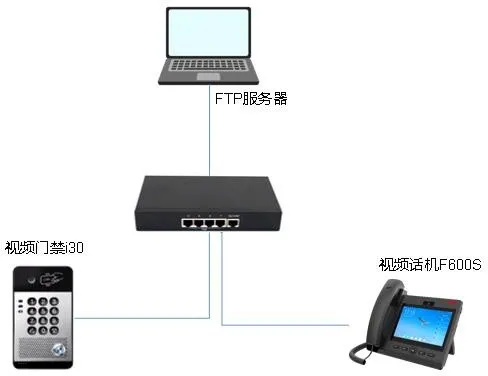

Preparar 1 portero electrónico Bi30 + 1 teléfono vídeo BF600S, conectados a un conmutador con direcciones IP válidas
Preparar un PC de configuración con software de servidor instalado, conectado a la misma LAN que los dispositivos
Tomando como ejemplo el portero electrónico Bi30:
Para usar la función de captura de imágenes, necesita configurar un servidor y el portero. Esta guía utiliza Bi30 + WFTPD (servidor FTP) como ejemplo.
Descargue WFTPD (no requiere instalación).

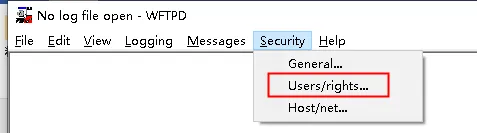

Abra el software → haga clic en Security – User/Rights

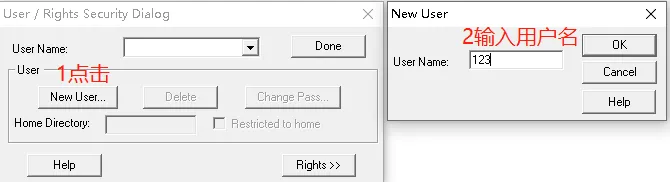

Haga clic en New User → introduzca nombre de usuario (ej. 123) → OK
Introduzca contraseña (ej. 123) → OK

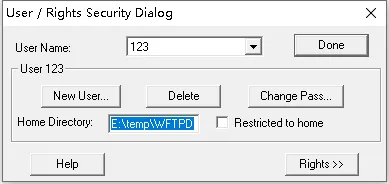

Establezca el directorio raíz de FTP (ej. E:\temp\WFTPD) → péguelo en Home Directory

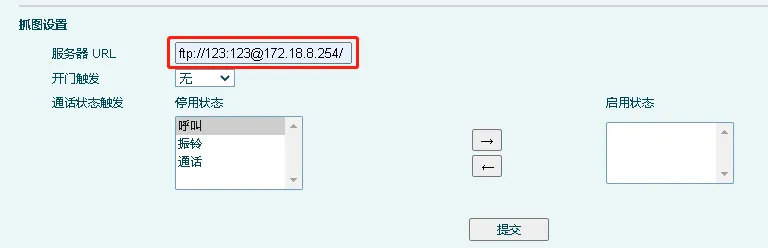

Acceda a la interfaz WEB del dispositivo para configurar los disparadores y la URL de subida.
Ejemplo de formato de URL:ftp://123:123@172.18.8.254/
- ftp: tipo de protocolo
- 123:123: usuario:contraseña
- 172.18.8.254: IP del servidor
- /: guardar en el directorio raíz; use /snap/ para una subcarpeta

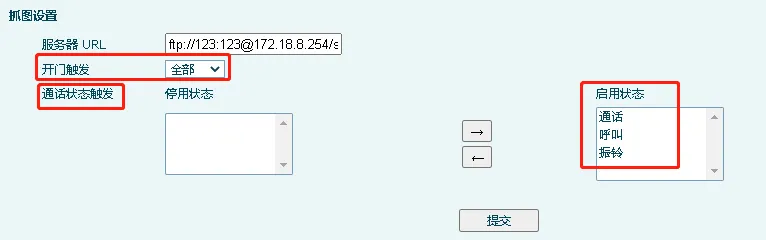

Configurar condiciones de disparo (portero):
Cualquier disparador habilitado capturará y subirá una imagen (ej. desbloqueo de puerta).

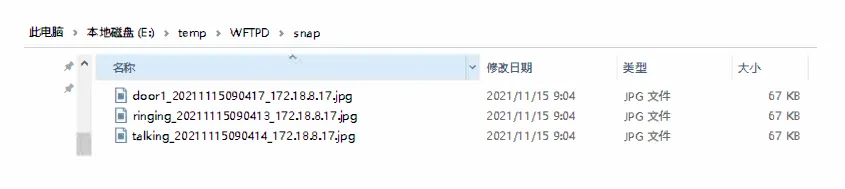

Nomenclatura de archivos de captura: Evento + Marca de tiempo
Si no se guardan imágenes en el servidor, verifique lo siguiente:
Red: Asegúrese de que el dispositivo pueda alcanzar el servidor
Configuración del servidor: Verifique usuario/contraseña y permisos de escritura; pruebe la subida con otras herramientas
Otros problemas: Contacte con soporte técnico
