Guía de configuración para teléfonos SIP e intercomunicador de puerta. Cubre la configuración de Bi31s y BF600S, registro SIP, DTMF, video H.264, desbloqueo remoto de puerta y audio bidireccional / intercomunicador de vi
El sistema de interfono es un sistema de comunicación bidireccional que permite a los usuarios controlar el bloqueo y desbloqueo de puertas y supervisar el entorno mediante una cámara integrada. Se compone de dos elementos: interfono interior y puesto exterior.
La serie Intercom corresponde a los dispositivos exteriores, mientras que la serie Phone son los terminales interiores. Ambos admiten llamadas de audio y vídeo por IP/SIP y trabajan de forma conjunta para el control de accesos y la vigilancia. Dentro de una misma red LAN, varios dispositivos pueden comunicarse entre sí mediante IP o SIP en modelos uno a varios o varios a varios.
Este documento toma como referencia los modelos Bi31s (serie Intercom) y BF600S (teléfono interior Android).
Este documento es válido para la serie de teléfonos IP interiores y la serie de puestos de interfono exterior.
Esta guía está dirigida a usuarios que deseen conocer la configuración básica y el funcionamiento de los teléfonos SIP integrados con sistemas de interfono de puerta.
SIP: Protocolo de comunicación en tiempo real mediante cuentas registradas.
DTMF: Señalización para el envío de códigos de control de dispositivos remotos.
Codec de audio: Formato de codificación de voz para garantizar transmisiones estables.
Codec de vídeo: Formato de codificación de imagen para garantizar la reproducción correcta de vídeo.
El BF600S es un teléfono vídeo con sistema Android, interfaz intuitiva y manejo sencillo. Puede establecer comunicación con el puesto exterior registrándose en el mismo servidor SIP. Incluso sin servidor SIP, permite llamadas de audio y vídeo punto a punto dentro de la misma red LAN mediante direcciones IP.
Configure correctamente los siguientes parámetros para habilitar la comunicación y el control de apertura de puertas:
| Elemento de configuración | Estado | Descripción |
| Registro SIP | Registrado | Mismo servidor SIP que el puesto exterior |
| DTMF | Inband | No válido para desbloquear puerta |
| RFC2833 | Válido para desbloqueo remoto | |
| Info | Válido para desbloqueo remoto | |
| Auto | Negociación automática del modo DTMF | |
| Codec de audio | Todos habilitados | Evitar problemas de compatibilidad |
| Codec de vídeo | H.264 | Debe coincidir con el puesto exterior |
| Contactos | Agregar números de puesto exterior | Identificar llamadas de puestos específicos |
Notas:
1. El servidor SIP debe admitir el paso de DTMF para transmitir comandos correctamente.
2. El servidor de medios debe admitir el códec H.264 para la transmisión de vídeo.

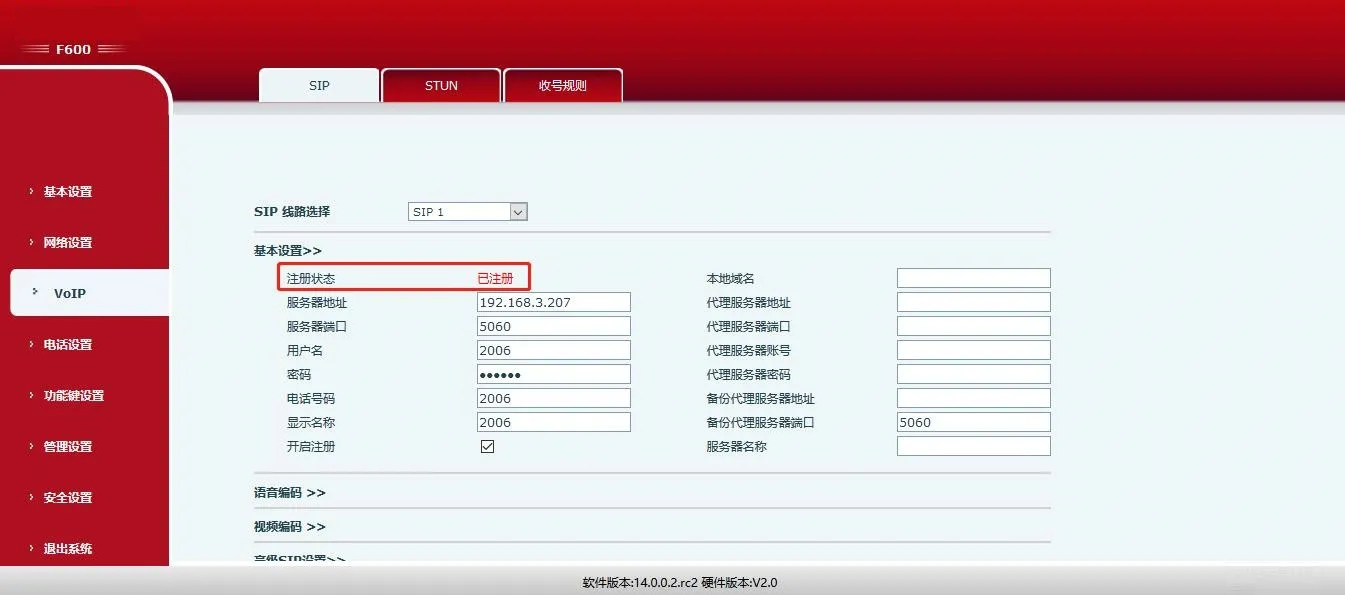

Introduzca los datos de la cuenta SIP y active el registro. Asegúrese de que el teléfono y el puesto exterior utilicen el mismo servidor SIP.
Ruta web: VOIP -> SIP -> Configuraciones básicas
Ejemplo:
Servidor: 192.168.3.207, Puerto: 5060
Nombre de usuario: 2006, Contrase: ******, Número SIP: 2006
Nombre visible: 2006
Marque la opción Habilitar y pulse Guardar.
Configure el modo DTMF en RFC2833 o Info (el modo Inband no permite el desbloqueo de puertas).
Ruta web: VOIP -> SIP -> Configuraciones avanzadas SIP

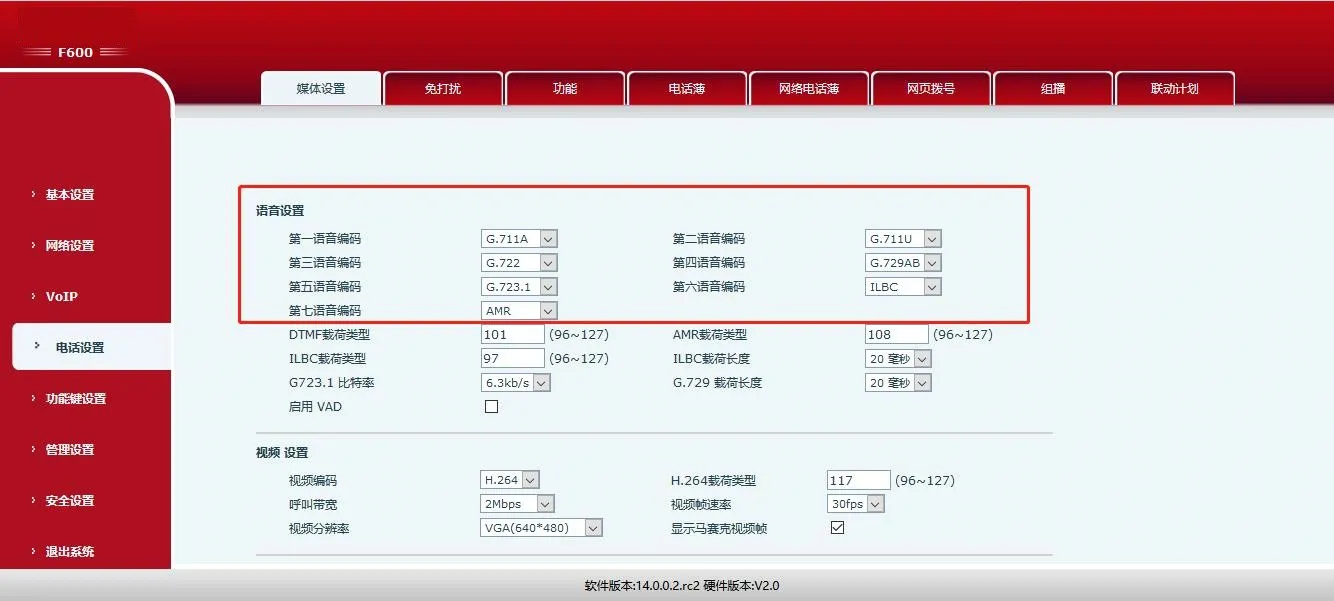

Habilite todos los códecs de audio para garantizar la compatibilidad con todos los puestos de la red local.
Ruta web: Configuración teléfono -> Medios -> Configuración de audio

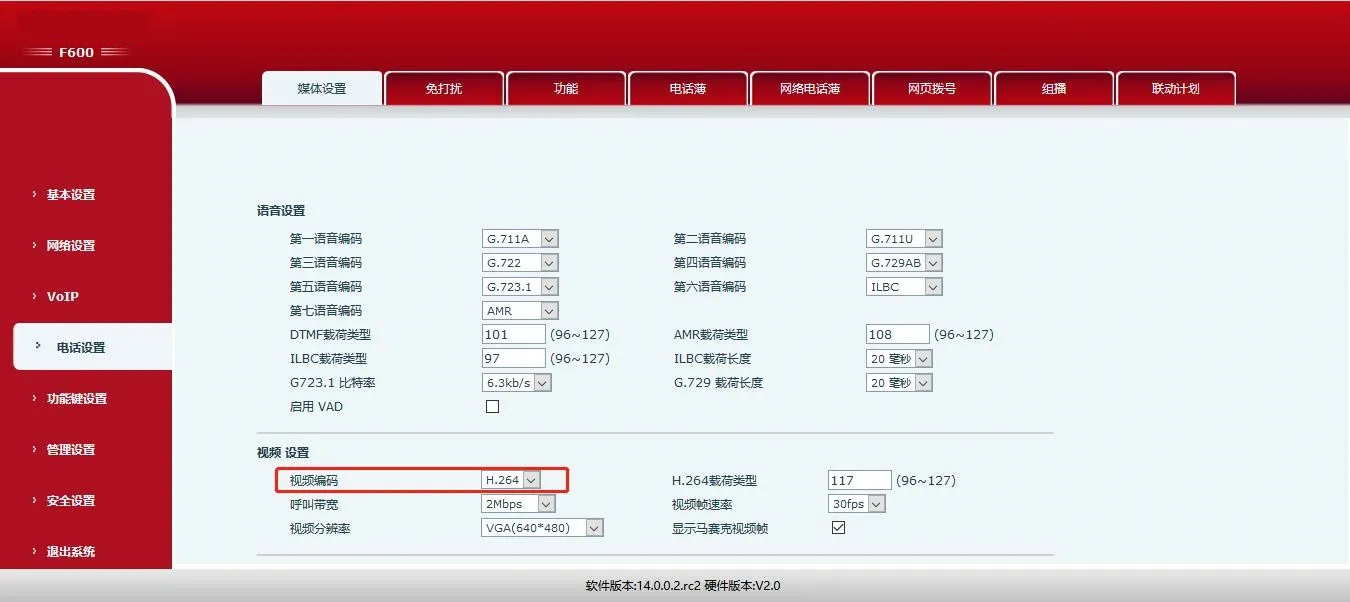

El puesto exterior solo admite H.264. Configure el códec de vídeo del teléfono en H.264.
Ruta web: Configuración teléfono -> Medios -> Configuración de vídeo
Nota: El BF600S también dispone de modos de interfono y multidifusión. Consulte el manual oficial para más información.
El Bi31s ofrece audio bidireccional y vídeo unidireccional. Cuando un visitante pulsa el timbre, el teléfono interior recibe la llamada. El usuario puede hablar, visualizar la cámara y desbloquear la puerta de forma remota mediante códigos DTMF.
Parámetros clave de configuración del Bi31s:
| Elemento de configuración | Estado | Descripción |
| Registro SIP | Registrado | Mismo servidor SIP que el teléfono interior |
| Código de desbloqueo remoto | Personalizado | Solo dígitos o asterisco |
| Desbloqueo APP | Personalizado (desactivado por defecto) | Permite desbloquear mediante llamada |
| Lista de acceso remoto | Habilitado | Solo números autorizados pueden desbloquear |
| Longitud de código de acceso | Personalizado | Reducir el tiempo de espera de validación |
| Número principal | Número SIP del teléfono interior | Cuenta SIP del terminal interior |
| Código de acceso | Personalizado | Código para desbloquear la puerta |
| Respuesta automática | Personalizado (activado por defecto) | Contestar llamadas tras tiempo de espera |
Registre el puesto exterior en el mismo servidor SIP que el teléfono interior.
Ruta web: VOIP -> SIP -> Configuraciones básicas
Ejemplo:
Servidor: 192.168.3.207, Puerto: 5060
Nombre de usuario: 2008, Contrase: ******, Número SIP: 2008
Marque la opción Habilitar y pulse Guardar.

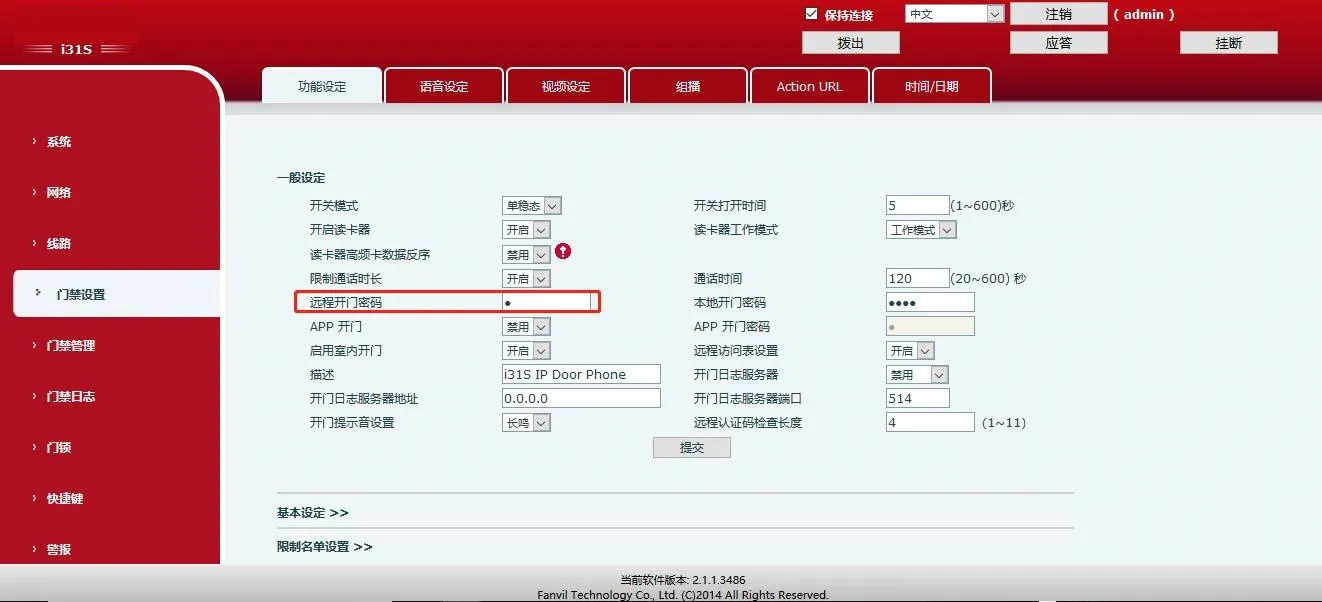

Defina un código de apertura (por defecto: *). Después de contestar la llamada del puesto, introduzca este código para desbloquear.
Ruta web: Configuración puerta -> Funciones -> Configuración general
Nota: Solo se permiten números y el carácter asterisco.

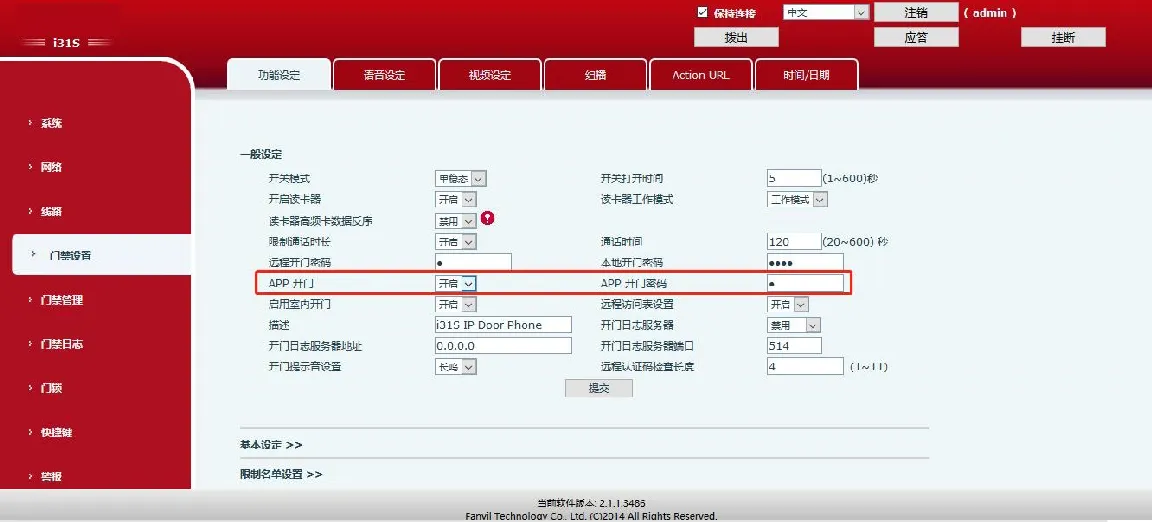

Active esta función para permitir el desbloqueo cuando el teléfono realice una llamada al puesto exterior.
Ruta web: Configuración puerta -> Funciones -> Configuración general
Nota: La contraseña solo admite dígitos y asteriscos.

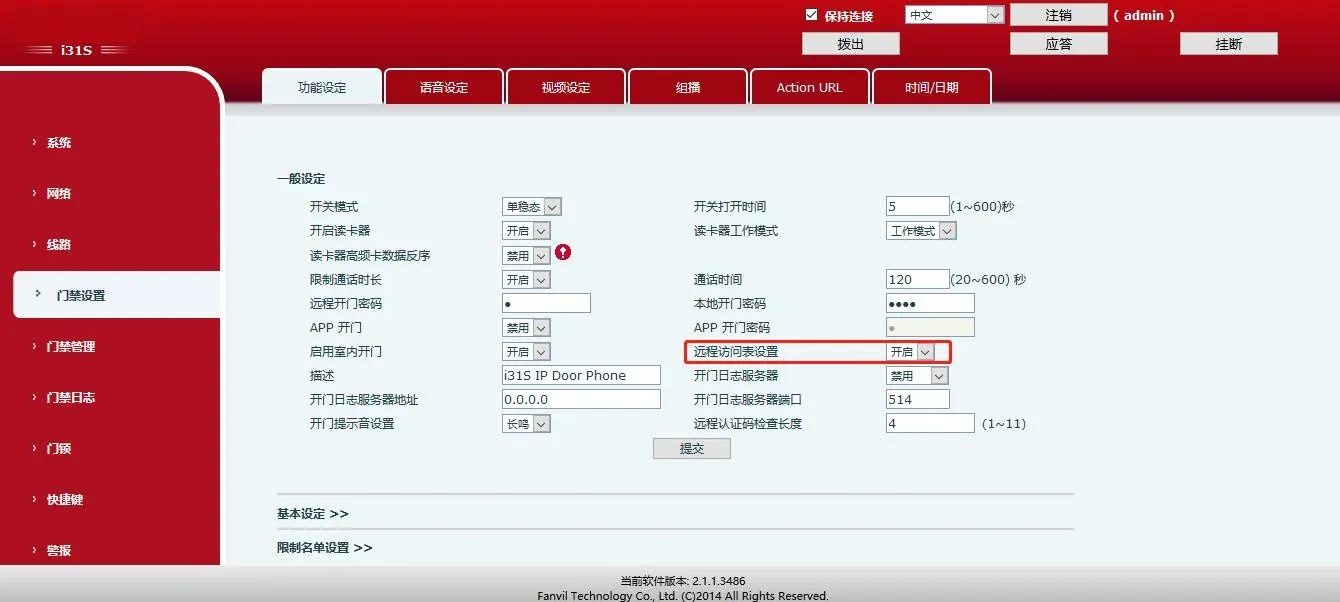

Habilite la lista de accesos (activada por defecto). Únicamente los números incluidos podrán realizar desbloqueos.
Ruta web: Configuración puerta -> Funciones -> Configuración general

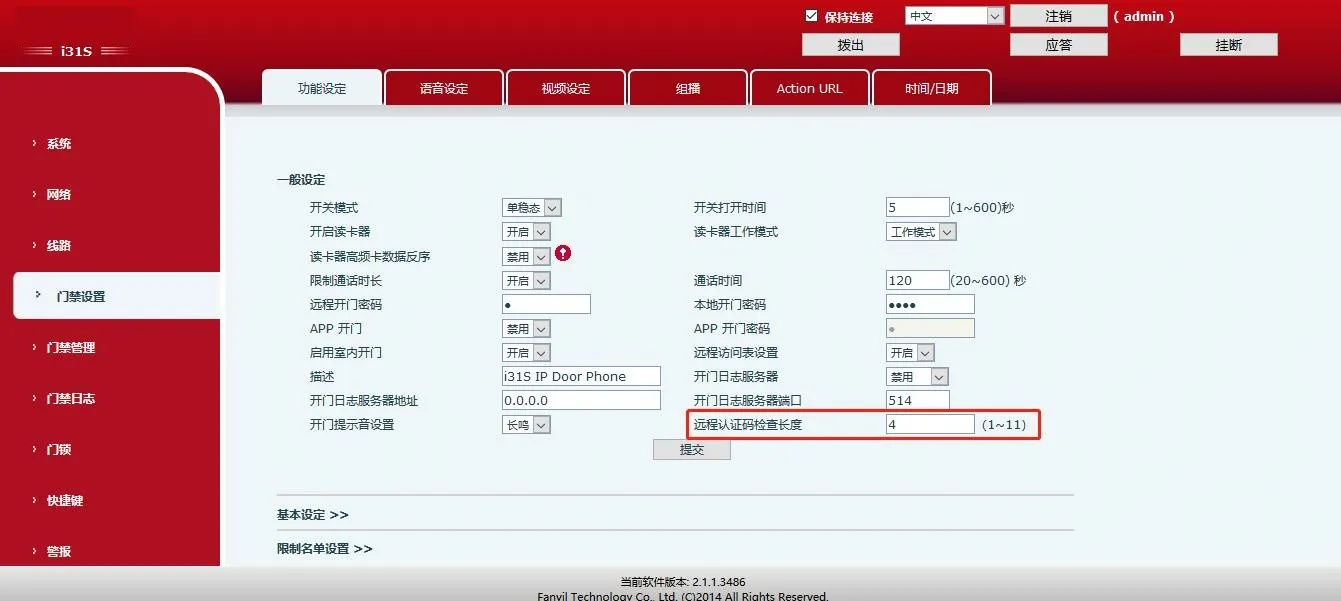

Establezca la longitud del código (1~11 dígitos, valor por defecto: 4). El sistema valida y ejecuta el desbloqueo automáticamente al completar la longitud definida.
Ruta web: Configuración puerta -> Funciones -> Configuración general

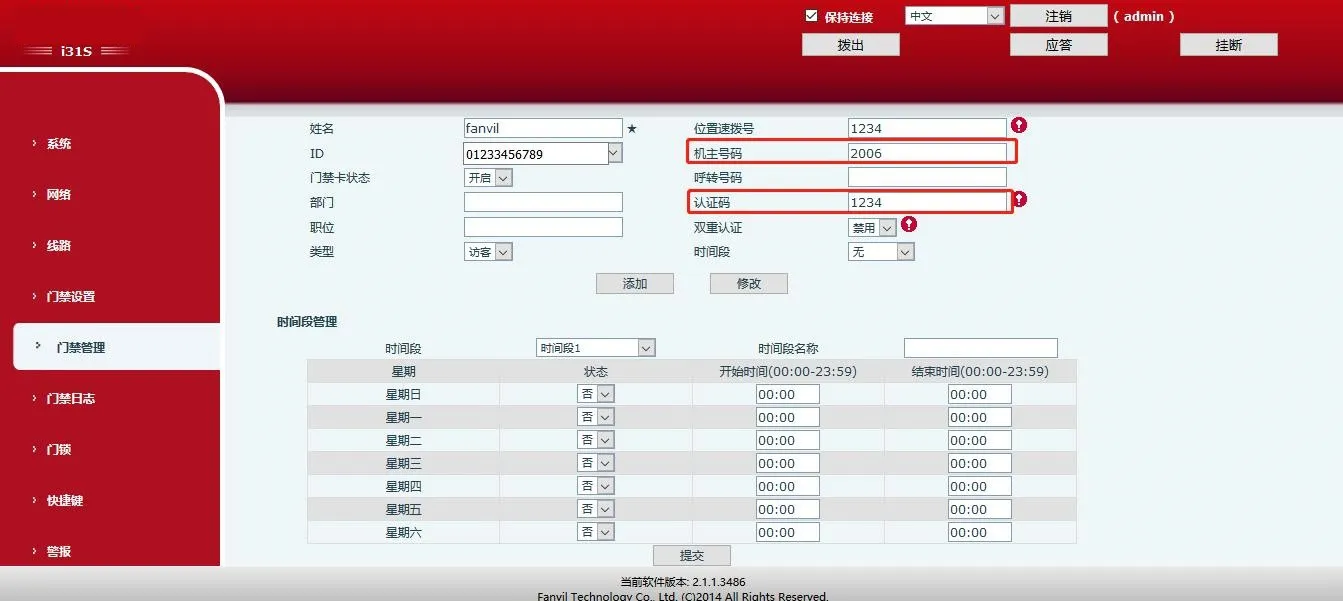

Introduzca el número SIP del teléfono interior como número principal y configure el código de desbloqueo correspondiente.
Ruta web: Gestión puerta -> Agregar regla de acceso

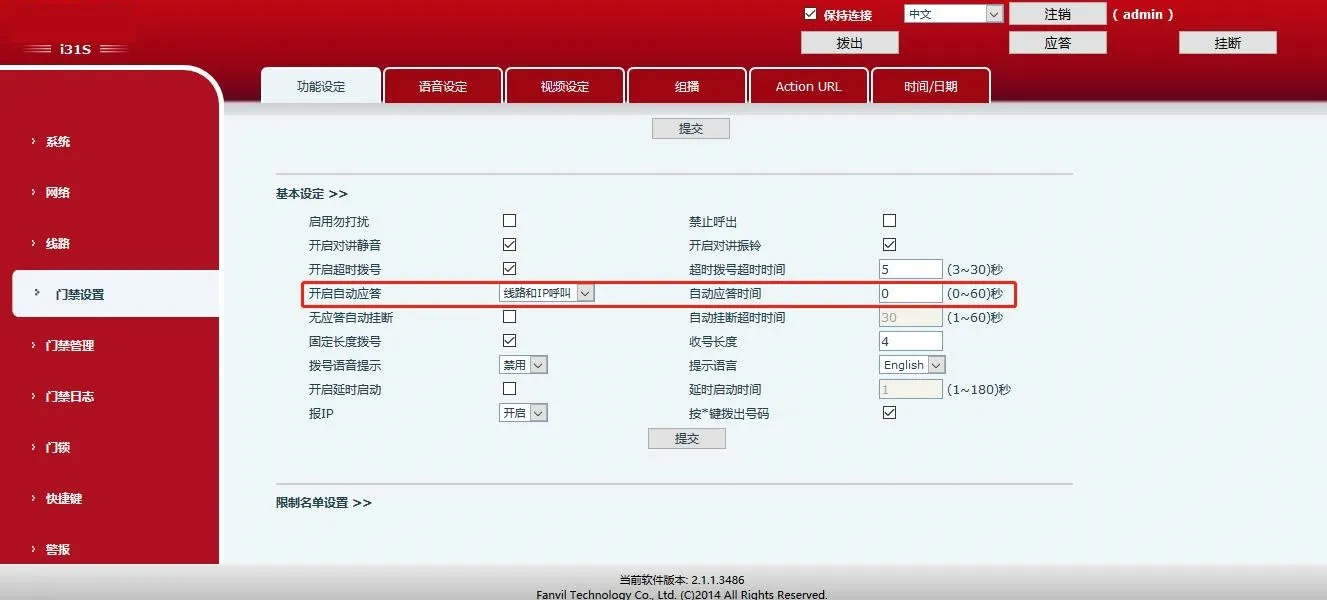

Active la respuesta automática con temporización. El puesto exterior contestará automáticamente las llamadas entrantes del teléfono interior.
Ruta web: Configuración puerta -> Funciones -> Configuración básica
