IntroductionOverviewThis guía explica cómo configurar las características de seguridad o
Esta guía explica cómo configurar las funciones de seguridad de nuestros productos de control de acceso y interfonos.
Control de acceso, interfonos y otros terminales específicos de la industria.
① Un dispositivo de control de acceso (se utiliza Bi64 como ejemplo en esta guía), alimentado por un conmutador PoE o una fuente de alimentación DC.
② Un PC de configuración conectado al mismo conmutador, con conectividad de red confirmada a la unidad interior.

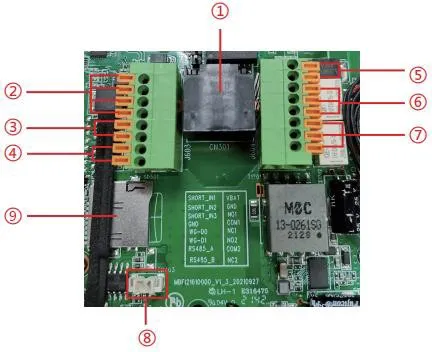

Retire la cubierta trasera del dispositivo para acceder al bloque de terminales utilizado para la entrada de alimentación, control de cerradura eléctrica y conexiones relacionadas, como se muestra a continuación:
| N.° | Descripción |
| ① | Puerto Ethernet: RJ45 estándar, 10/100 Mbps adaptativo, se recomienda cable Cat5 o Cat5e. |
| ② | Tres puertos de detección de entrada de contacto seco para interruptores, sensores infrarrojos, contactos de puerta, sensores de vibración y otros dispositivos de entrada. |
| ③ | Interfaz Wiegand. Wiegand In se usa para lectores de tarjetas externos, y Wiegand Out puede conectarse a controladores de control de acceso y dispositivos relacionados. |
| ④ | Interfaz RS485. |
| ⑤ | Entrada de alimentación: 12V/1A, positivo en el terminal superior y negativo en el terminal inferior. |
| ⑥、⑦ | Dos puertos de control de salida de contacto seco para cerraduras eléctricas, dispositivos de alarma y otros equipos controlados. |
| ⑧ | Interfaz Line Out para equipos de asistencia auditiva. |
| ⑨ | Ranura para tarjeta TF, compatible con hasta 128 GB, utilizada para almacenar capturas de pantalla y archivos de audio. |
1. Puertos de entrada de contacto seco:
Los puertos de entrada pueden conectarse a contactos de puerta, detectores infrarrojos, sensores de vibración o botones de emergencia para activar acciones predefinidas.
1) Reportar un evento al servidor mediante mensaje.
Un usuario puede enviar un mensaje estilo SMS desde cualquier teléfono compatible al dispositivo.
Formato del mensaje: ALERT=[mensaje].
Por ejemplo, con la configuración predeterminada, puede enviar ALERT=OUT1_SOS.
2) Acciones de entrada de contacto seco.
Un dispositivo externo conectado al puerto de entrada puede activar un evento en cualquiera de los siguientes modos:
Disparador por nivel alto (disparador por circuito abierto)
Disparador por nivel bajo (disparador por circuito cerrado)
2. Puertos de salida de contacto seco:
Los puertos de salida pueden conectarse a cerraduras eléctricas, luces de advertencia, entradas de alarma de cámaras y dispositivos similares para activar acciones predefinidas.
1) Recibir mensajes de control de salida del servidor y activar el puerto de salida correspondientemente.
En la página web, habilite el disparo remoto por SMS. Cuando el dispositivo recibe un mensaje en el formato ALERT=[mensaje], se activará la acción de salida.
2) Vincular un puerto de salida a un puerto de entrada.
En la página web, habilite el disparo por entrada para que una entrada lógica seleccionada pueda activar la salida correspondiente.
3) Recibir comandos DTMF remotos y activar la salida después de la validación.
En la página web, habilite el disparo remoto por DTMF. En el ejemplo mostrado, el código de disparo predeterminado es 1234. Durante una llamada entre el dispositivo y un teléfono, al ingresar 1234 se cambia el estado del puerto de salida. Presione # después del código DTMF para activar la salida inmediatamente.
4) Vincular la salida a eventos de estado de llamada.
Después de seleccionar un estado de llamada, el dispositivo inicia la alarma cuando comienza ese estado y la detiene automáticamente cuando el estado termina.

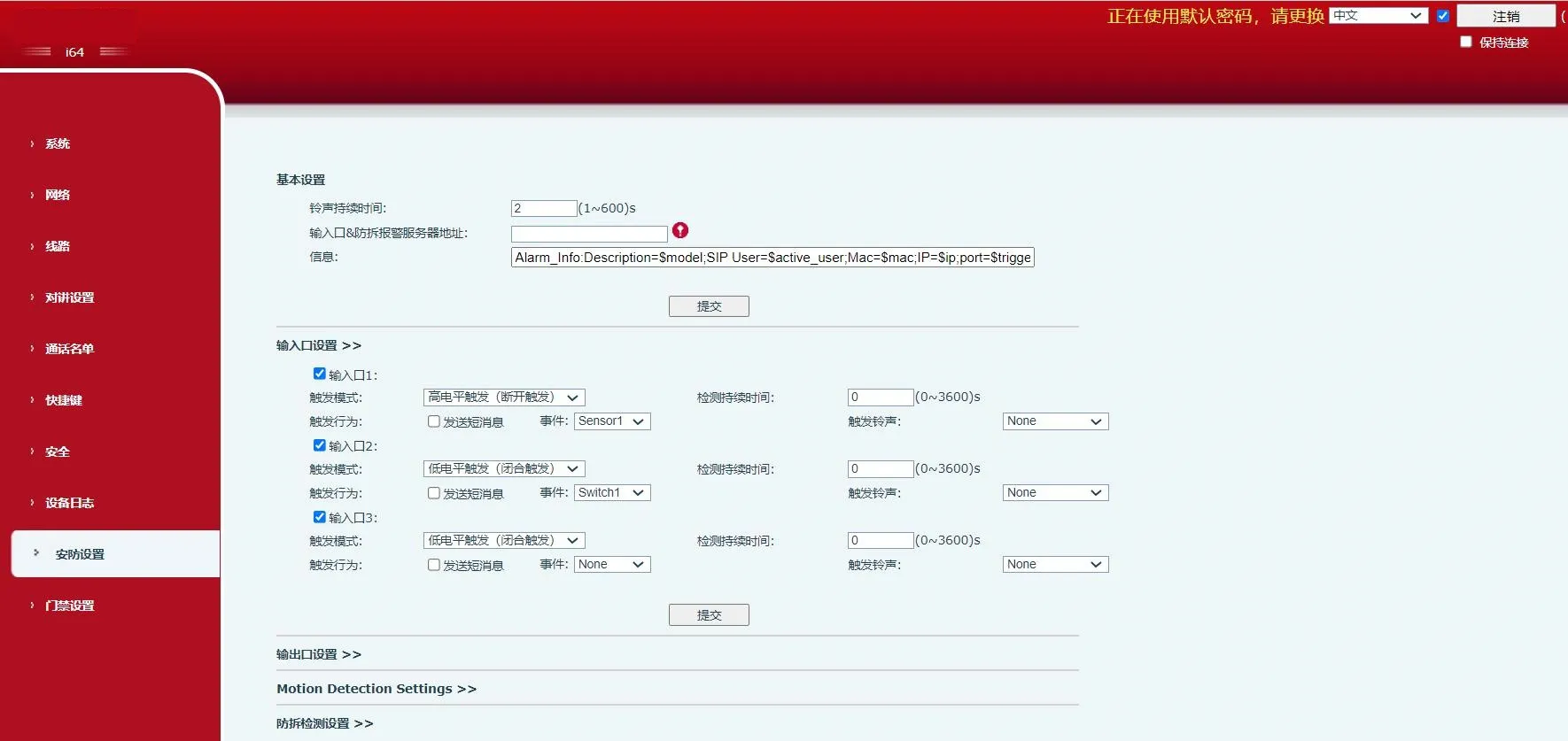

| Configuración de seguridad | |
| Parámetro | Descripción |
| Configuración básica | |
| Duración del tono de llamada | Duración del tono de alarma. |
| Dirección del servidor |
Configura la dirección del servidor de respuesta remota, incluido el servidor de respuesta remota y el servidor de activación de alarmas. Cuando se activa un puerto de entrada, el dispositivo envía un mensaje al servidor en un formato similar a: Alarm_Info:Description=i16SV;SIP User=;Mac=0c:38:3e:39:6a:b6;IP=172.16.7.189;port=Input |
| Mensaje | Información personalizada adjunta al cargar al servidor. |
| Configuración del puerto de entrada | |
| Puerto de entrada | Habilita o deshabilita el puerto de entrada. |
| Modo de disparo | Cuando se selecciona Disparo por nivel bajo (disparo cerrado), el dispositivo detecta una condición de nivel bajo cerrado en el puerto de entrada. |
| Cuando se selecciona Disparo por nivel alto (disparo abierto), el dispositivo detecta una condición de nivel alto abierto en el puerto de entrada. | |
| Duración de detección | Establece cuánto tiempo debe persistir la condición de disparo antes de que se considere válida. |
|
Acción de disparo: Enviar mensaje | Habilita o deshabilita el reporte de mensajes desde el puerto de entrada al servidor. |
| Evento | Define el evento asociado con el disparo de entrada, como contacto de puerta, interruptor o tecla DSS. |
| Tono de llamada de disparo | Admite selección de tono de llamada. |

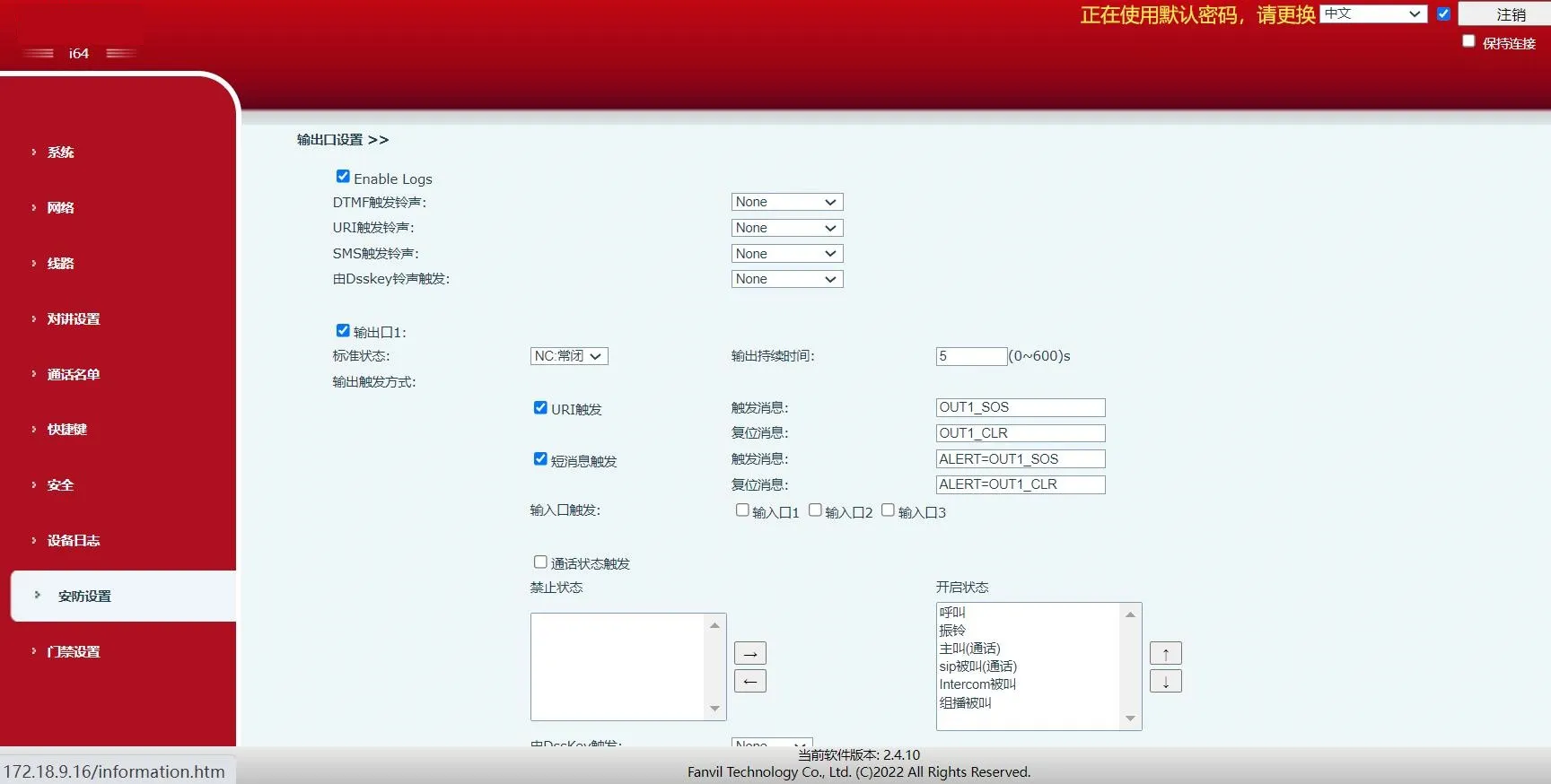

| Configuración del puerto de salida | |
| Habilitar registros | Habilita o deshabilita el registro de eventos. |
| Tono de llamada de disparo DTMF | Admite selección de tono de llamada. |
| Tono de llamada de disparo URI | Admite selección de tono de llamada. |
| Tono de llamada de disparo SMS | Admite selección de tono de llamada. |
| Tono de llamada de disparo por tecla DSS | Admite selección de tono de llamada. |
| Puerto de salida | Habilita o deshabilita el puerto de salida. |
| Estado predeterminado | Cuando se selecciona Nivel bajo (NO: Abierto), el puerto NO se abre cuando se cumple la condición de disparo. |
| Cuando se selecciona Nivel alto (NC: Cerrado), el puerto NC se cierra cuando se cumple la condición de disparo. | |
| Duración de salida | Duración del cambio de estado de salida. El valor predeterminado es 5 segundos. |
| Disparo por puerto de entrada | Cuando el puerto de entrada seleccionado cumple la condición de disparo, el puerto de salida se activa durante el período definido por Duración de salida. |
| Disparo DTMF | Recibe un código DTMF de un dispositivo remoto y activa el puerto de salida correspondiente si el código es correcto. |
| Código de disparo DTMF | Durante una llamada, el terminal recibe un código DTMF del dispositivo remoto. Si el código es correcto, se activa el puerto de salida correspondiente. El valor predeterminado es 1234. | |
| Código de reinicio DTMF | Durante una llamada, el terminal recibe un código DTMF del dispositivo remoto. Si el código es correcto, el puerto de salida correspondiente se reinicia. El valor predeterminado es 4321. | |
| Modo de reinicio | Por duración | El cambio de estado de salida está controlado por Duración de salida. |
| Por estado de llamada | La salida está controlada por el estado de la llamada y vuelve a su estado predeterminado cuando el estado de la llamada termina. | |
| Disparo URI |
Habilita o deshabilita el disparo basado en URI. Si se envía un comando válido desde un dispositivo remoto o servidor, el puerto de salida correspondiente se activa o reinicia. | |
| Mensaje de disparo | Mensaje enviado después de que se activa el puerto de salida. | |
| Mensaje de reinicio | Mensaje enviado después de que se reinicia el puerto de salida. | |
| Disparo SMS |
Habilita o deshabilita el disparo basado en SMS. Si un dispositivo remoto o servidor envía ALERT=[comando] y el comando es correcto, el puerto de salida correspondiente se activará o reiniciará. | |
| Mensaje de disparo | Mensaje enviado después de que se activa el puerto de salida. | |
| Mensaje de reinicio | Mensaje enviado después de que se reinicia el puerto de salida. | |
| Disparo por puerto de entrada | Selecciona qué puerto de entrada se puede usar para activar el puerto de salida actual. | |
| Disparo por estado de llamada |
Define el comportamiento de salida continua basado en el estado de la llamada. Ejemplos de condiciones de disparo incluyen: 1. Hablando 2. Timbre sonando 3. Llamando | |
| Disparo por tecla DSS | Usa una tecla DSS para activar la salida. | |
| Disparo al colgar | Activa la salida después de que finaliza la llamada. | |
| Retardo de colgado | Retardo antes de que se active el disparo de colgado. El valor predeterminado es 5 segundos. | |
| Configuración de detección de movimiento | ||
| Alarma de detección de movimiento | Habilita o deshabilita la detección de movimiento. | |
| Duración de disparo | Establece el tiempo de retardo del disparo. El valor predeterminado es 3 segundos, con un rango de 0 a 3600 segundos. | |
| Tono de llamada de disparo | Admite selección de tono de llamada. | |
|
Acción de disparo: Enviar mensaje | Habilita o deshabilita el envío de un mensaje al servidor cuando se activa la alarma de detección de movimiento. | |
| Tecla de función | Cuando se configura como dsskey1 o dsskey2, presionar la tecla DSS activa una llamada. El valor predeterminado es none. |

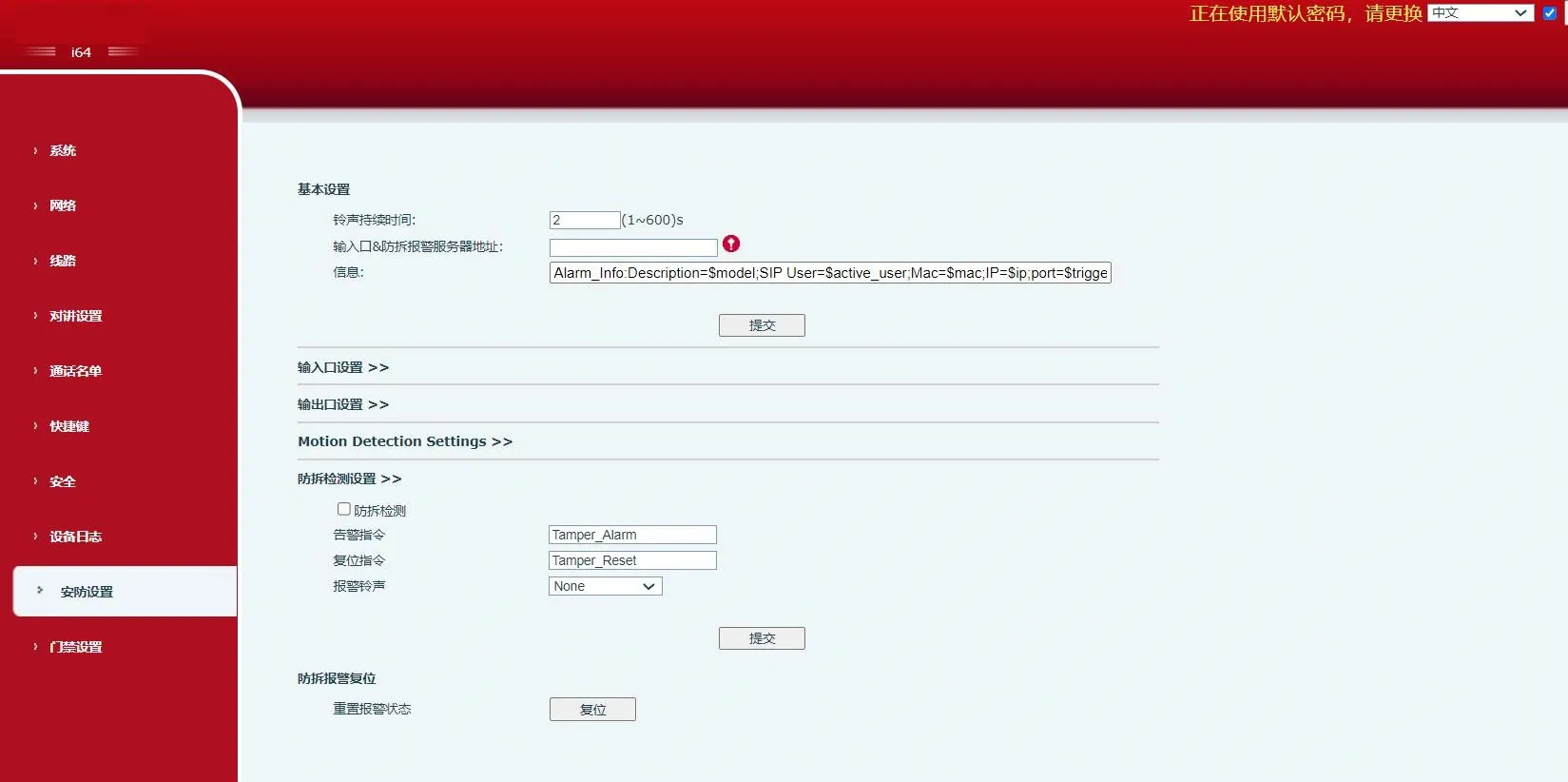

| Configuración de detección de manipulación | |
| Detección de manipulación | Habilita o deshabilita la detección de manipulación. Si el terminal es removido por la fuerza, se activa la alarma de manipulación y el tono de alarma configurado continúa sonando. |
| Comando de alarma | Cuando se activa la alarma, el terminal envía el comando de alarma configurado al servidor. |
| Comando de reinicio | Para detener el tono de alarma, un dispositivo remoto puede enviar un mensaje al terminal. Si el contenido del mensaje coincide con el valor configurado en Comando de reinicio, el terminal dejará de reproducir el tono de alarma. |
| Tono de alarma | Define el tono utilizado para la alarma. |
| Reinicio de alarma de manipulación | |
| Reiniciar estado de alarma | Detiene la reproducción de la alarma y limpia el estado de alarma activo. |
