Este artículo detalla la configuración y aplicación del firewall en teléfonos SIP, incluyendo reglas de entrada/salida, filtrado de protocolos, rangos de puertos, direcciones origen y destino, y un ejemplo práctico de bloqueo de paquetes ICMP, así como pasos para eliminar reglas.
La función de firewall permite establecer reglas de entrada y salida, lo que puede prevenir accesos maliciosos a la red o restringir que usuarios internos accedan a recursos externos, mejorando la seguridad.

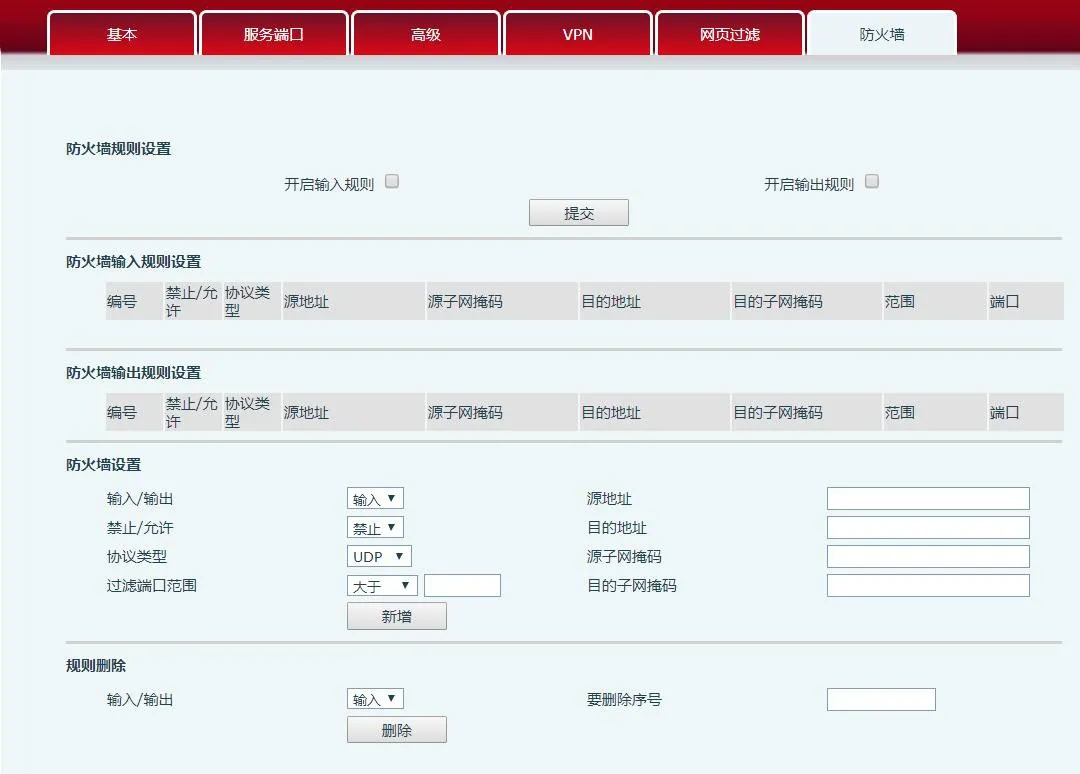

Diseño de la página web de la función de firewall
Descripción detallada de la configuración del firewall
A través de esta página, se puede habilitar o deshabilitar el firewall de entrada y salida. Esta función soporta dos tipos de reglas: reglas de entrada y reglas de salida. A cada regla se le asigna un número de secuencia, con un máximo de 10 reglas por tipo.
Dada la complejidad de la configuración del firewall, se proporciona un ejemplo a continuación:
Nombre del campo Descripción
Habilitar reglas de entrada Indica habilitar la aplicación de reglas de entrada. Habilitar reglas de salida indica habilitar la aplicación de reglas de salida.
Entrada/Salida Selecciona si la regla actual es de entrada o salida; Bloquear/Permitir selecciona si la regla bloquea o permite.
Tipo de protocolo Tipos de protocolo a filtrar: TCP, UDP, ICMP, IP.
Rango de puertos filtrados Rango de puertos a filtrar
Dirección origen Dirección de origen. Puede ser una dirección de host, dirección de red, o todas las direcciones 0.0.0.0; o una dirección de red como 192.168.1.0.
Dirección destino Dirección de destino. Puede ser una IP específica, todas las direcciones 0.0.0.0, o una dirección de red como 192.168.1.0.
Máscara de subred origen Máscara de dirección origen. 255.255.255.255 indica un host específico; 255.255.255.0 indica filtrar una subred.
Máscara de subred destino Máscara de dirección destino. 255.255.255.255 indica un host específico; 255.255.255.0 indica filtrar una subred.
IP de este teléfono: 192.168.1.114
Después de configurar, haga clic en [Añadir]; se agregará un nuevo elemento a las reglas de salida del firewall, como se muestra a continuación:
Luego habilite las reglas de salida y haga clic en el botón [Enviar]. Procedimiento y fenómenos:
1. Cuando el teléfono (192.168.1.114) ejecuta: ping 192.168.1.118, no puede enviar paquetes a 192.168.1.118 debido a que la regla de salida lo bloquea.
2. Cuando el teléfono (192.168.1.114) ejecuta ping a cualquier otra IP en la subred 192.168.1.0 ~ 192.168.1.255, tampoco puede enviar paquetes ICMP.
3. Cuando el dispositivo (192.168.1.118) ejecuta ping 192.168.1.114, la captura de paquetes muestra que (192.168.1.118) envía paquetes ICMP, (192.168.1.114) los recibe, pero debido a la regla de bloqueo de salida, (192.168.1.114) no responde.
Nota: La función ping del teléfono está en el menú LCD -> Aplicaciones -> Ping
Seleccione el número de lista que desea eliminar y haga clic en [Eliminar] para borrar el elemento seleccionado.
Ruta del documento de prueba: http://172.16.1.9/testlink/index.php?caller=login&viewer= X3s/x4
Proyecto pantalla a color -> casos de prueba web -> red -> firewall
