La guía de actualización de la imagen del teléfono SIP de pantalla a color cubre el fondo de pantalla personalizado, el logotipo, las especificaciones del icono de la tecla DSS, la creación de Photoshop, el embalaje de 7
Los teléfonos IP con pantalla a color admiten la actualización personalizada del fondo de pantalla de la pantalla de reposo y el logotipo del título. Los teléfonos de la serie H5 admiten además la actualización personalizada de los iconos de teclas de acceso directo. Hay dos métodos de actualización disponibles: actualización a través de la interfaz web y actualización mediante aprovisionamiento automático. Formatos de imagen compatibles: .bmp y .tar.gz.
1. Especificaciones de fondo de pantalla para diferentes modelos de teléfonos con pantalla a color:
Tabla 1 - Especificaciones de fondo de pantalla para la serie de pantalla a color
| Modelo | Resolución An*Al | Profundidad de color | Formato | Tamaño de archivo | Nombre de archivo |
| BX3S/BX4 | 320*240 | 16bit RGB565 | bmp | ~150KB | Ilimitado |
| BX3SG | 320*240 | 16bit RGB565 | bmp | ~150KB | Ilimitado |
| BX3U | 320*240 | 16bit RGB565 | bmp | ~150KB | Ilimitado |
| BX4U | 320*240 | 16bit RGB565 | bmp | ~150KB | Ilimitado |
| BH5 | 480*320 | 16bit RGB565 | bmp | ~300KB | Ilimitado |
| BX5S | 480*320 | 16bit /24bit RGB565 | bmp | ~300KB | Ilimitado |
| BX5U | 480*320 | 16bit RGB565 | bmp | ~300KB | Ilimitado |
| BX6-Principal | 480*272 | 24bit RGB888 | bmp | ~380KB | Ilimitado |
| BX6-Secundario | 240*320 | 16bit RGB565 | bmp | ~150KB | Ilimitado |
| BX6U | 480 * 272 | 24bit RGB888 | bmp | ~380KB | Ilimitado |
| BX7 | 800*480 | 24bit RGB888 | bmp | ~1.00MB | Ilimitado |
| BX7C | 800*480 | 24bit RGB888 | bmp | ~1.00MB | Ilimitado |
| GP210/GP210i-Principal | 480*272 | 24bit RGB888 | bmp | ~380KB | Ilimitado |
| GP210/GP210i-Secundario | 320*480 | 16bit RGB565 | bmp | ~300KB | Ilimitado |
2. Especificaciones de iconos de teclas DSS para diferentes modelos de teléfonos con pantalla a color:
Tabla 2 - Especificaciones de iconos de teclas DSS para modelos con pantalla a color
| Modelo | Resolución An*Al | Profundidad de color | Formato | Tamaño de archivo | Nombre de archivo | |
| BX3S/BX4 | - | - | - | - | - | |
| BH5 | 54*54 | 16bit RGB565 | bmp | ~5KB | Ver Tabla 3 | |
| BX4U-Lateral | 25*25 | 32bit | Png | ~3KB | Ver Tabla 4 Tecla DSS Normal | |
| BX4U-Secundario | 42*42 | 32bit | Png | ~3KB | Ver Tabla 4 Tecla DSS Normal | |
| BX5U-Lateral | 25*25 | 32bit | Png | ~3KB | Ver Tabla 4 Tecla DSS Normal | |
| BX5U-Secundario | 42*42 | 32bit | Png | ~3KB | Ver Tabla 4 Tecla DSS Normal | |
| BX6U-Lateral | 25*25 | 32bit | Png | ~3KB | Ver Tabla 4 Tecla DSS Normal | |
| BX6U-Secundario | 42*42 | 32bit | Png | ~3KB | Ver Tabla 4 Tecla DSS Normal | |
| BX5S | - | - | - | - | - | |
| BX6-Secundario DSS | 42*42 | 32bit | Png | ~3KB | Ver Tabla 4 Tecla DSS Normal | |
| BX7 | - | - | - | - | - | |
| BX7C | 31*31 | 32bit | Png | ~4KB | Ver Tabla 4 Tecla DSS Lateral | |
| GP210/GP210i-Lateral | 25*25 | 32bit | Png | ~2KB | Ver Tabla 4 Tecla DSS Lateral | |
| GP210/GP210i-Secundario DSS | 42*42 | 32bit | Png | ~3KB | Ver Tabla 4 Tecla DSS Normal |
3. Nomenclatura de iconos de marcación rápida en pantalla de reposo para teléfonos BH5:
Tabla 3 - Nomenclatura de iconos personalizados para teléfonos H5
| Tipo de archivo | Nombre de archivo | Formato | Tamaño de archivo | Resolución AnxAl |
| Recepción | ICON_RECEPTION | bmp | ~5KB | 54x54 |
| Servicio | ICON_SERVICE | bmp | ~5KB | 54x54 |
| Limpieza | ICON_CLEANING | bmp | ~5KB | 54x54 |
| Despertar | ICON_WAKEUP | bmp | ~5KB | 54x54 |
| Emergencia | ICON_EMG | bmp | ~5KB | 54x54 |
| Administrador | ICON_MANAGER | bmp | ~5KB | 54x54 |
Nota: El color de fondo de las imágenes de teclas de acceso directo debe ser negro para eliminar el fondo y mostrar iconos circulares en la pantalla LCD.
4. Nomenclatura de iconos de teclas DSS en pantalla de reposo para teléfonos con pantalla a color:
Tabla 4 - Iconos de teclas DSS y DSS laterales
| Tipo de tecla DSS | Nombre de icono de tecla DSS lateral | Nombre de icono de tecla DSS normal |
| Lista BLF | side_custom_dss_blflist.png | custom_dss_blflist.png |
| DTMF | side_custom_dss_dtmf.png | custom_dss_dtmf.png |
| Ninguno | side_custom_dss_edit.png | custom_dss_edit.png |
| Evento de tecla | side_custom_dss_keyevent.png | custom_dss_keyevent.png |
| Línea | side_custom_dss_line.png | custom_dss_line.png |
| URL y URL de acción | side_custom_dss_url.png | custom_dss_url.png |
| Mcast | side_custom_dss_mcast.png | custom_dss_mcast.png |
| Tecla de memoria/Transferencia asistida | side_custom_dss_mem_axfer.png | custom_dss_mem_axfer.png |
| Tecla de memoria/Transferencia ciega | side_custom_dss_mem_bxfer.png | custom_dss_mem_bxfer.png |
| Tecla de memoria/Estacionamiento de llamada | side_custom_dss_mem_callpark.png | custom_dss_mem_callpark.png |
| Tecla de memoria/Desvío de llamada | side_custom_dss_mem_cfw.png | custom_dss_mem_cfw.png |
| Tecla de memoria/Conferencia | side_custom_dss_mem_conf.png | custom_dss_mem_conf.png |
| Tecla de memoria/DTMF | side_custom_dss_mem_dtmf.png | custom_dss_mem_dtmf.png |
| Tecla de memoria/Interfono | side_custom_dss_mem_intercome.png | custom_dss_mem_intercome.png |
| Tecla de memoria/MWI | side_custom_dss_mem_mwi.png | custom_dss_mem_mwi.png |
| Tecla de memoria/Nueva llamada | side_custom_dss_mem_newcall.png | custom_dss_mem_newcall.png |
| Tecla de memoria/Presente | side_custom_dss_mem_present.png | custom_dss_mem_present.png |
| Tecla de memoria/Marcación rápida | side_custom_dss_mem_spdial.png | custom_dss_mem_spdial.png |
Especificaciones del logotipo del título para teléfonos con pantalla a color:
Nota: Las series BX5S y BX6 no admiten temporalmente la actualización personalizada del logotipo del título.
| Modelo | Resolución AnxAl | Profundidad de color | Formato | Tamaño de archivo | Nombre de archivo |
| BX3S/BX4/BH5/D5 | An ≤ Ancho de pantalla; Al < alturaBarraTitulo | 16bit RGB565 | bmp | ~10KB | TITLE_LOGO |
Altura de la barra de título (alturaBarraTitulo):
A: H5 = 40px
B: BX3S/BX4/D5 = 35px
Adobe Photoshop

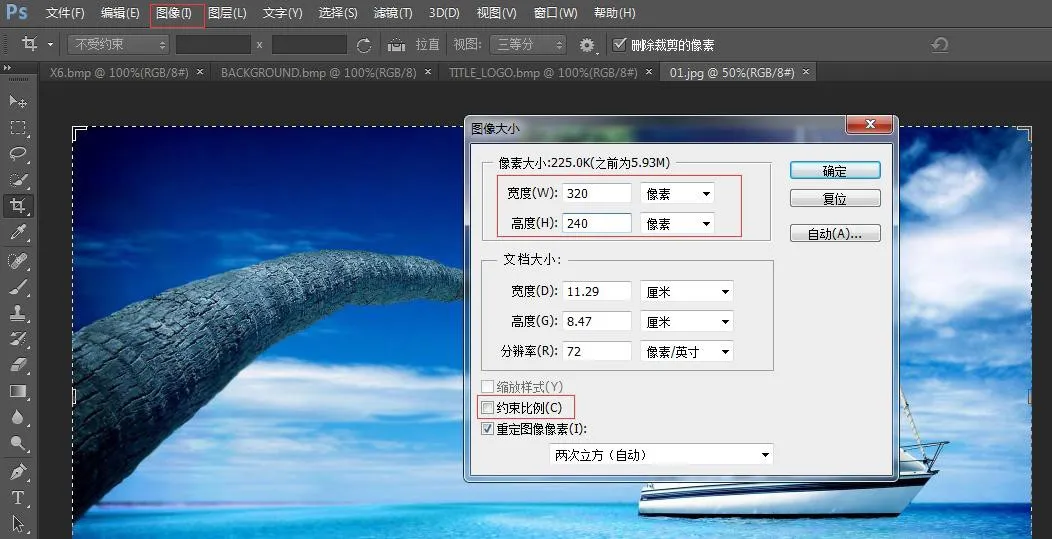

Abra Photoshop → Abra su imagen → Imagen → Tamaño de imagen
<
Establezca el ancho y la altura según su modelo de teléfono. Desmarque "Mantener proporciones" → Haga clic en Aceptar

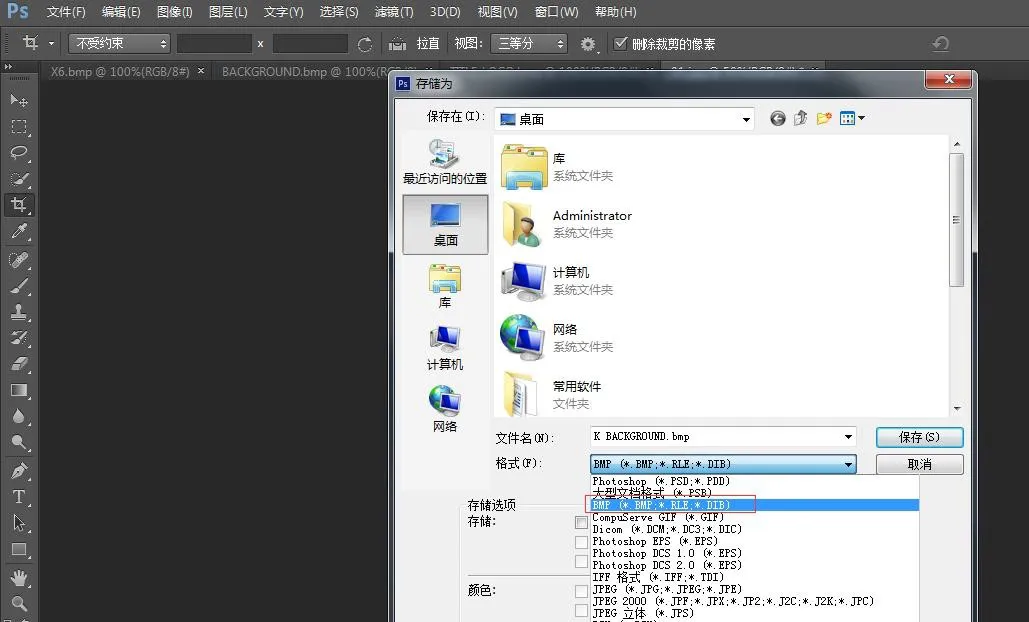

Archivo → Guardar como → Seleccione formato BMP

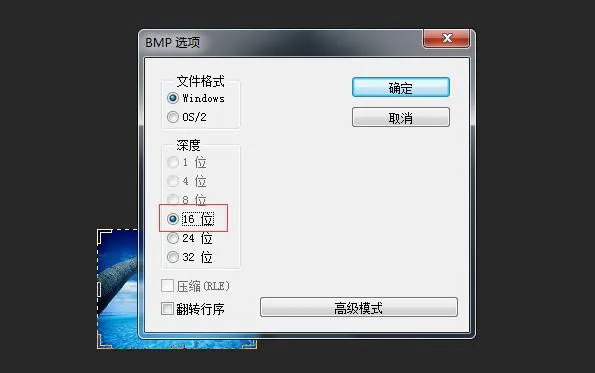

Haga clic en Guardar, seleccione la profundidad de color correcta como se muestra:
<
Seleccione la profundidad de color correspondiente a su modelo de teléfono → Aceptar. Creación de imagen completada.
3. El logotipo del título, los iconos de marcación rápida y las teclas DSS utilizan el mismo método de creación.
4. Cómo crear el paquete etc.tar.gz
Use la herramienta 7-Zip (Ejemplo: ICON_SERVICE.bmp)

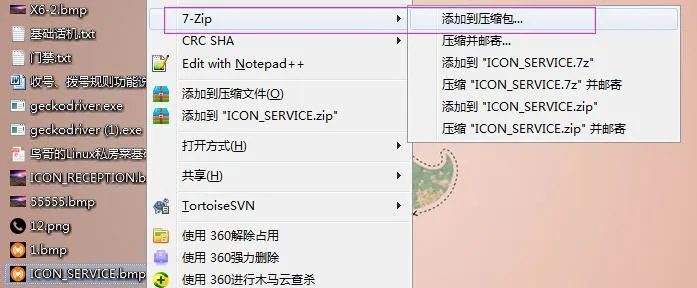

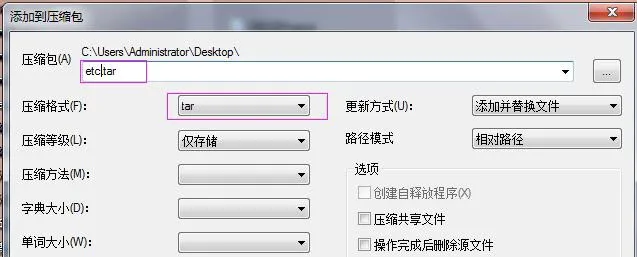

1) Haga clic derecho en el archivo → 7-Zip → Agregar al archivo → Formato de archivo: tar → Aceptar → Genere etc.tar

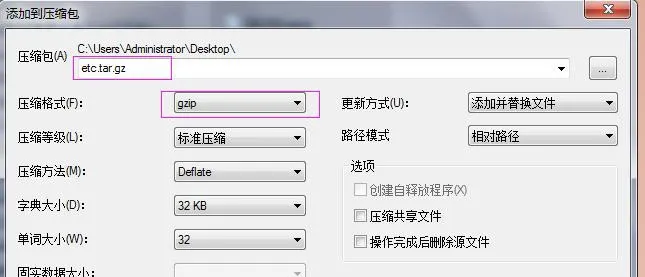

2) Haga clic derecho en etc.tar → 7-Zip → Agregar al archivo → Formato de archivo: gzip → Aceptar → Genere etc.tar.gz

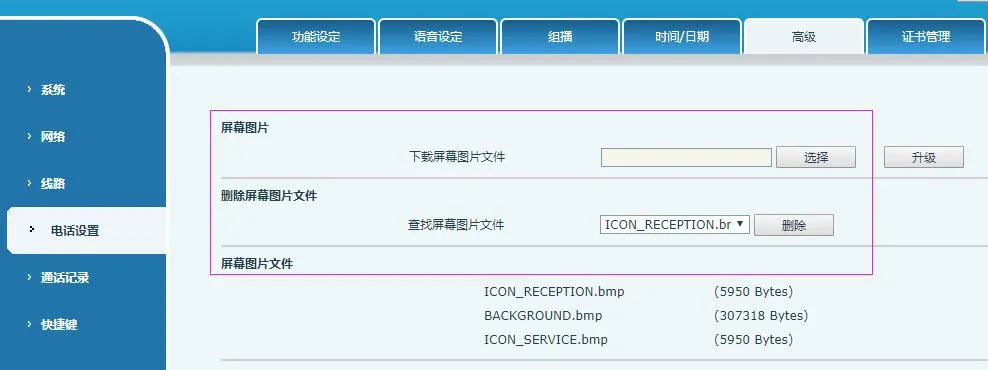

Actualización de fondo de pantalla para BX3S/BX4/BH5
H5 admite la actualización de fondo de pantalla, logotipo del título e iconos de marcación rápida en reposo.
Acceda a la interfaz web del teléfono → Configuración del teléfono → Avanzado → Imágenes de pantalla. Aquí puede cargar archivos .bmp o etc.tar.gz.
<
Después de una actualización exitosa, puede ver y eliminar imágenes en esta página.

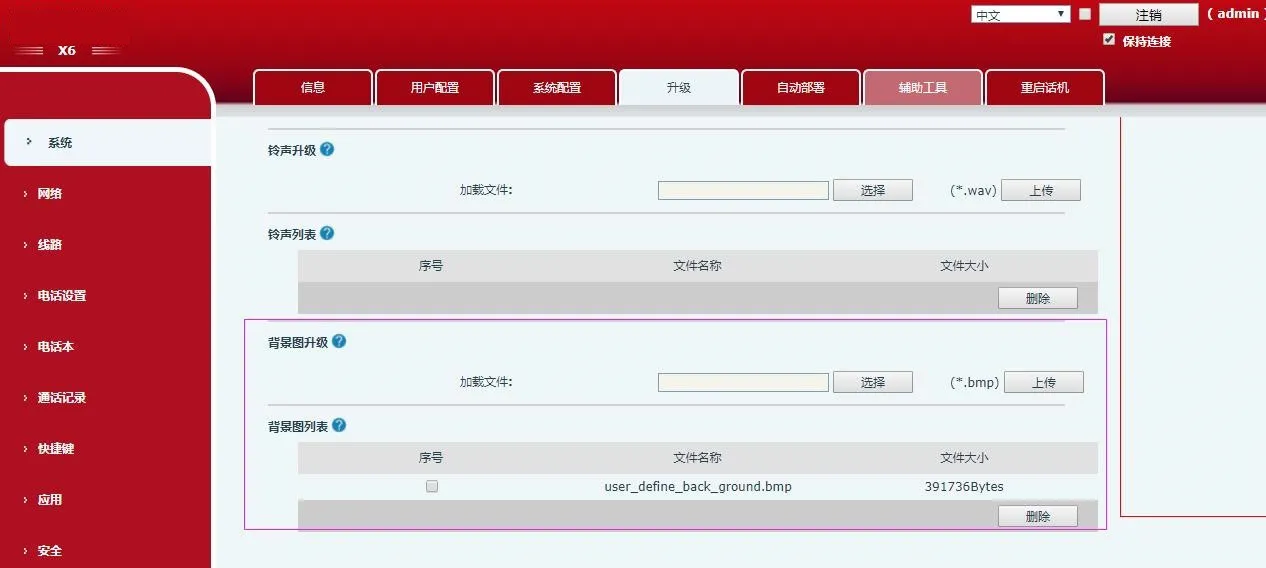

Actualización de fondo de pantalla para BX5S/BX6/BX7/BX7C/GP210/GP210i
Acceda a la interfaz web del teléfono → Sistema → Actualización → Actualización de fondo de pantalla
<
Después de una actualización exitosa, puede ver y eliminar fondos de pantalla en esta página.
Actualización de iconos de teclas DSS para BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i (2 métodos)
1) Actualización directa (.png)

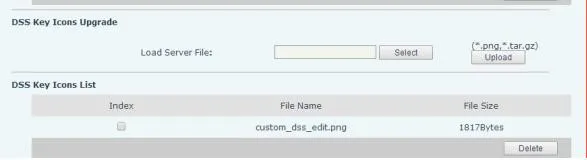

Interfaz web: Sistema → Actualización → Actualización de iconos de teclas DSS. Cargue iconos personalizados (deben seguir las reglas de nomenclatura de la Tabla 4). Los iconos actualizados aparecen en la Lista de iconos de teclas DSS.
2) Actualización por lotes (.tar.gz)
Para la actualización masiva de iconos, use el paquete .tar.gz (se admiten nombres personalizados).
① Comando de empaquetado en Linux: tar –zcvf etc.tar.gz xxx.png xxx1.png
② Empaquetado en Windows (7-Zip):
- Seleccione los archivos → Haga clic derecho → 7-Zip → Agregar al archivo → tar → Aceptar (crear etc.tar)
- Haga clic derecho en etc.tar → 7-Zip → Agregar al archivo → gzip → Aceptar (crear etc.tar.gz)

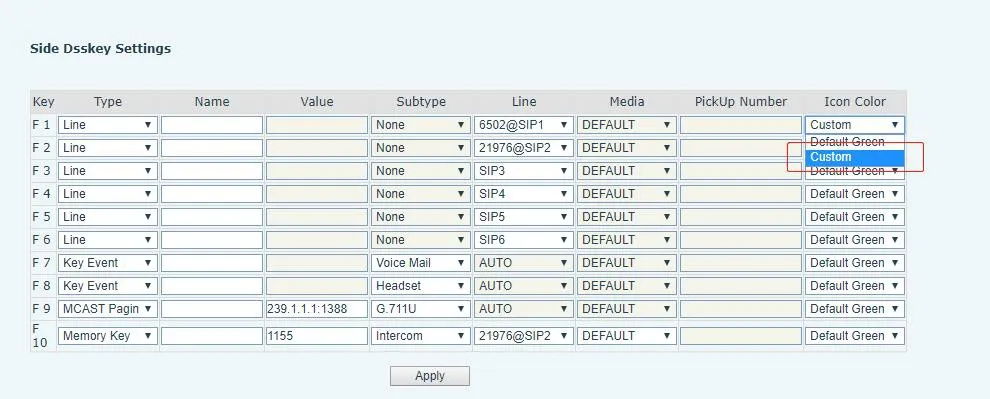

Después de la actualización, seleccione los iconos de teclas DSS personalizados en la interfaz web.
Aprovisionamiento automático para la serie BX34 (fondo de pantalla, logotipo del título; H5 admite iconos de marcación rápida)
Agregue Auto Etc Url en la sección
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/BACKGROUND.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/TITLE_LOGO.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/etc.tar.gz |

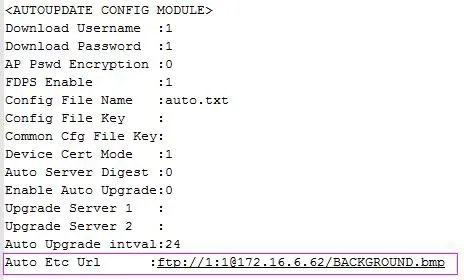

Ejemplo de configuración (BACKGROUND.bmp):
Los modelos BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i utilizan el mismo método de aprovisionamiento automático para el fondo de pantalla y los iconos de teclas DSS (sin soporte para logotipo del título). Los nombres de archivo son personalizables.
Ejemplo (BX6):
Auto Etc Url : ftp://1:1@172.16.6.62/X6.bmp
Auto Etc Url : ftp://1:1@172.16.6.62/etc.tar.gz
