La guía de actualización de la imagen del teléfono SIP de pantalla a color cubre el fondo de pantalla personalizado, el logotipo, las especificaciones del icono de la tecla DSS, la creación de Photoshop, el embalaje de 7
Los teléfonos IP con pantalla a color admiten la actualización personalizada del fondo de pantalla en reposo y el logotipo del encabezado. La serie H5 también permite la actualización personalizada de los iconos de teclas de acceso directo. Existen dos métodos de actualización: actualización mediante Interfaz Web y actualización por Aprovisionamiento Automático. Formatos de imagen compatibles: .bmp y .tar.gz.
1. Especificaciones de fondo de pantalla para distintos modelos de teléfonos con pantalla a color:
Tabla 1 - Especificaciones de Fondo de Pantalla Serie Pantalla a Color
| Modelo |
Resolución Ancho*Alto |
Profundidad de Color | Formato | Tamaño de Archivo | Nombre de Archivo |
| BX3S/BX4 | 320*240 |
16bit RGB565 |
bmp | ~150KB | Sin restricciones |
| BX3SG | 320*240 |
16bit RGB565 |
bmp | ~150KB | Sin restricciones |
| BX3U | 320*240 |
16bit RGB565 |
bmp | ~150KB | Sin restricciones |
| BX4U | 320*240 |
16bit RGB565 |
bmp | ~150KB | Sin restricciones |
| BH5 | 480*320 |
16bit RGB565 |
bmp | ~300KB | Sin restricciones |
| BX5S | 480*320 |
16bit /24bit RGB565 |
bmp | ~300KB | Sin restricciones |
| BX5U | 480*320 |
16bit RGB565 |
bmp | ~300KB | Sin restricciones |
| BX6-Main | 480*272 |
24bit RGB888 |
bmp | ~380KB | Sin restricciones |
| BX6-Sub | 240*320 |
16bit RGB565 |
bmp | ~150KB | Sin restricciones |
| BX6U | 480 * 272 |
24bit RGB888 |
bmp | ~380KB | Sin restricciones |
| BX7 | 800*480 |
24bit RGB888 |
bmp | ~1,00MB | Sin restricciones |
| BX7C | 800*480 |
24bit RGB888 |
bmp | ~1,00MB | Sin restricciones |
| GP210/GP210i-Main | 480*272 |
24bit RGB888 |
bmp | ~380KB | Sin restricciones |
| GP210/GP210i-Sub | 320*480 |
16bit RGB565 |
bmp | ~300KB | Sin restricciones |
2. Especificaciones de iconos de teclas DSS para distintos modelos de teléfonos con pantalla a color:
Tabla 2 - Especificaciones de Iconos de Teclas DSS Modelos Pantalla a Color
| Modelo |
Resolución Ancho*Alto |
Profundidad de Color | Formato | Tamaño de Archivo | Nombre de Archivo |
| BX3S/BX4 | - | - | - | - | - |
| BH5 | 54*54 |
16bit RGB565 |
bmp | ~5KB | Ver Tabla 3 |
| BX4U-Side | 25*25 | 32bit | Png | ~3KB | Ver Tecla DSS Normal en Tabla 4 |
| BX4U-Sub | 42*42 | 32bit | Png | ~3KB | Ver Tecla DSS Normal en Tabla 4 |
| BX5U-Side | 25*25 | 32bit | Png | ~3KB | Ver Tecla DSS Normal en Tabla 4 |
| BX5U-Sub | 42*42 | 32bit | Png | ~3KB | Ver Tecla DSS Normal en Tabla 4 |
| BX6U-Side | 25*25 | 32bit | Png | ~3KB | Ver Tecla DSS Normal en Tabla 4 |
| BX6U-Sub | 42*42 | 32bit | Png | ~3KB | Ver Tecla DSS Normal en Tabla 4 |
| BX5S | - | - | - | - | - |
| BX6-Sub DSS | 42*42 | 32bit | Png | ~3KB | Ver Tecla DSS Normal en Tabla 4 |
| BX7 | - | - | - | - | - |
| BX7C | 31*31 | 32bit | Png | ~4KB | Ver Tecla DSS Lateral en Tabla 4 |
| GP210/GP210i-Side | 25*25 | 32bit | Png | ~2KB | Ver Tecla DSS Lateral en Tabla 4 |
| GP210/GP210i-Sub DSS | 42*42 | 32bit | Png | ~3KB | Ver Tecla DSS Normal en Tabla 4 |
3. Nomenclatura de iconos de marcación rápida en reposo para teléfonos BH5:
Tabla 3 - Nomenclatura de Iconos Personalizados Serie H5
| Tipo de Archivo | Nombre de Archivo | Formato | Tamaño de Archivo | Resolución AnchoxAlto |
| Recepción | ICON_RECEPTION | bmp | ~5KB | 54x54 |
| Servicio | ICON_SERVICE | bmp | ~5KB | 54x54 |
| Limpieza | ICON_CLEANING | bmp | ~5KB | 54x54 |
| Despertador | ICON_WAKEUP | bmp | ~5KB | 54x54 |
| Emergencia | ICON_EMG | bmp | ~5KB | 54x54 |
| Gerencia | ICON_MANAGER | bmp | ~5KB | 54x54 |
Nota: El color de fondo de las imágenes de teclas de acceso directo debe ser negro para eliminar el fondo y mostrar iconos circulares en la pantalla LCD.
4. Nomenclatura de iconos de teclas DSS en reposo para teléfonos con pantalla a color:
Tabla 4 - Iconos de Teclas DSS y DSS Lateral
| Tipo de Tecla DSS | Nombre Icono Tecla DSS Lateral | Nombre Icono Tecla DSS Normal |
| Lista BLF | side_custom_dss_blflist.png | custom_dss_blflist.png |
| DTMF | side_custom_dss_dtmf.png | custom_dss_dtmf.png |
| Ninguno | side_custom_dss_edit.png | custom_dss_edit.png |
| Evento de Tecla | side_custom_dss_keyevent.png | custom_dss_keyevent.png |
| Línea | side_custom_dss_line.png | custom_dss_line.png |
| URL y Acción URL | side_custom_dss_url.png | custom_dss_url.png |
| Multidifusión | side_custom_dss_mcast.png | custom_dss_mcast.png |
| Tecla de Memoria / Transferencia Asistida | side_custom_dss_mem_axfer.png | custom_dss_mem_axfer.png |
| Tecla de Memoria / Transferencia Directa | side_custom_dss_mem_bxfer.png | custom_dss_mem_bxfer.png |
| Tecla de Memoria / Retención de Llamada | side_custom_dss_mem_callpark.png | custom_dss_mem_callpark.png |
| Tecla de Memoria / Desvío de Llamadas | side_custom_dss_mem_cfw.png | custom_dss_mem_cfw.png |
| Tecla de Memoria / Conferencia | side_custom_dss_mem_conf.png | custom_dss_mem_conf.png |
| Tecla de Memoria / DTMF | side_custom_dss_mem_dtmf.png | custom_dss_mem_dtmf.png |
| Tecla de Memoria / Intercomunicación | side_custom_dss_mem_intercome.png | custom_dss_mem_intercome.png |
| Tecla de Memoria / Indicador de Mensajes | side_custom_dss_mem_mwi.png | custom_dss_mem_mwi.png |
| Tecla de Memoria / Nueva Llamada | side_custom_dss_mem_newcall.png | custom_dss_mem_newcall.png |
| Tecla de Memoria / Presencia | side_custom_dss_mem_present.png | custom_dss_mem_present.png |
| Tecla de Memoria / Marcación Rápida | side_custom_dss_mem_spdial.png | custom_dss_mem_spdial.png |
Especificaciones del logotipo de encabezado para teléfonos con pantalla a color:
Nota: Las series X5S y X6 NO admiten temporalmente la actualización personalizada del logotipo de encabezado.
| Modelo | Resolución AnchoxAlto | Profundidad de Color | Formato | Tamaño de Archivo | Nombre de Archivo |
| X3S/X4/H5/D5 | Ancho ≤ Ancho de Pantalla; Alto < alto barra de título | 16bit RGB565 | bmp | ~10KB | TITLE_LOGO |
Alto de barra de título (titlebarH):
A: H5 = 40px
B: BX3S/BX4/D5 = 35px
Adobe Photoshop

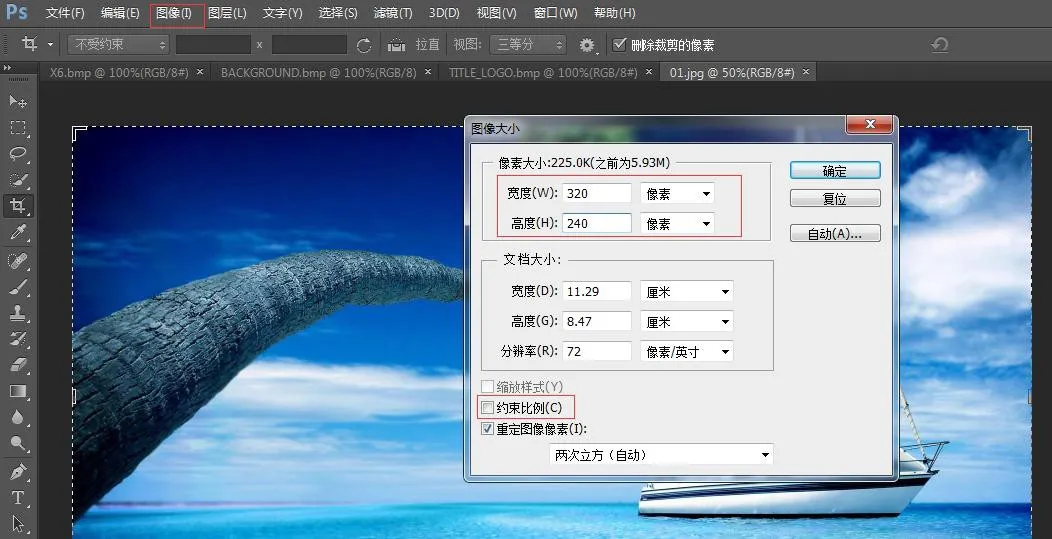

2.1 Abrir Photoshop → Abrir imagen → Imagen → Tamaño de Imagen
<
Configurar ancho y alto según el modelo del teléfono. Desmarcar Restringir proporciones → Clic en Aceptar

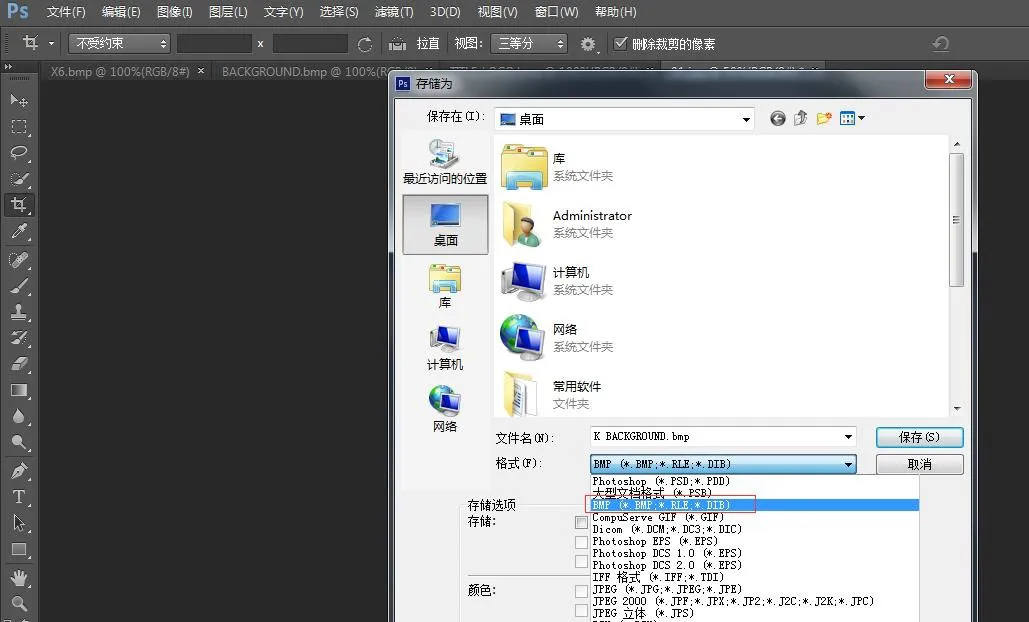

2.2 Archivo → Guardar como → Seleccionar formato BMP

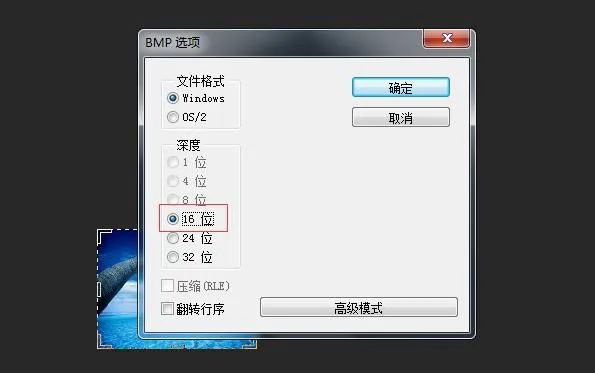

2.3 Clic en Guardar, seleccionar la profundidad de color correcta según se indica:
<
Seleccionar la profundidad de color compatible con el modelo del teléfono → Aceptar. Creación de imagen finalizada.
3. El logotipo de encabezado, iconos de marcación rápida e iconos DSS utilizan el mismo método de creación.
4. Cómo crear el paquete etc.tar.gz
Utilizar la herramienta 7-Zip (Ejemplo: ICON_SERVICE.bmp)

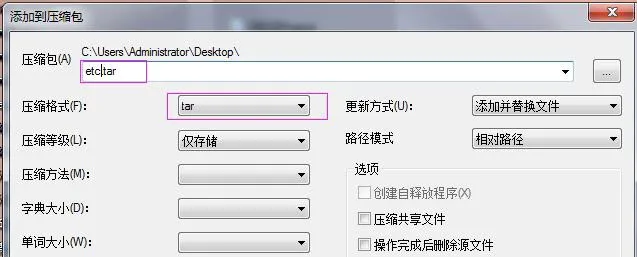

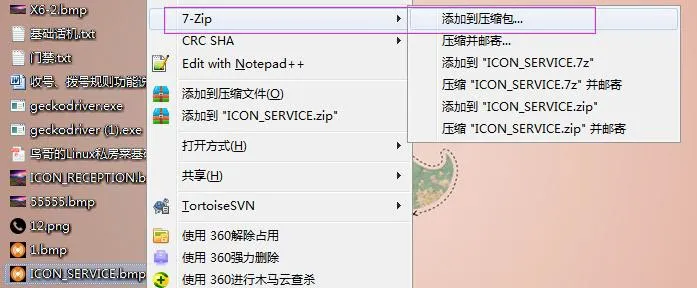

1) Clic derecho en el archivo → 7-Zip → Añadir al archivo → Formato de archivo: tar → Aceptar → Generar etc.tar

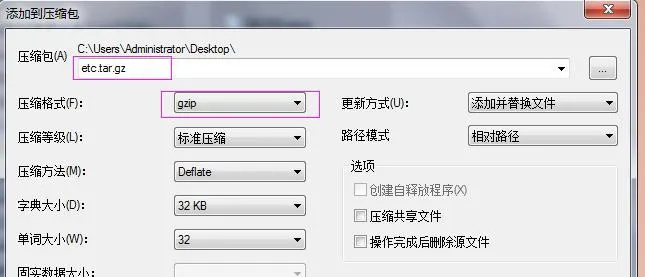

2) Clic derecho en etc.tar → 7-Zip → Añadir al archivo → Formato de archivo: gzip → Aceptar → Generar etc.tar.gz
Actualización de Fondo de Pantalla BX3S/BX4/BH5
La serie H5 admite la actualización de fondo de pantalla, logotipo de encabezado e iconos de marcación rápida en reposo.

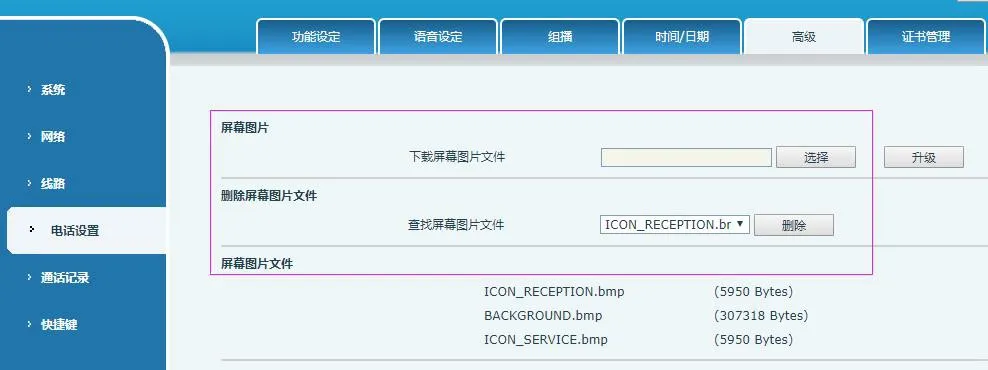

Iniciar sesión en la interfaz web del teléfono → Configuración del Teléfono → Avanzado → Imágenes de Pantalla. Subir archivos .bmp o etc.tar.gz en esta sección.
<
Tras una actualización exitosa, podrá visualizar y eliminar imágenes en esta página.

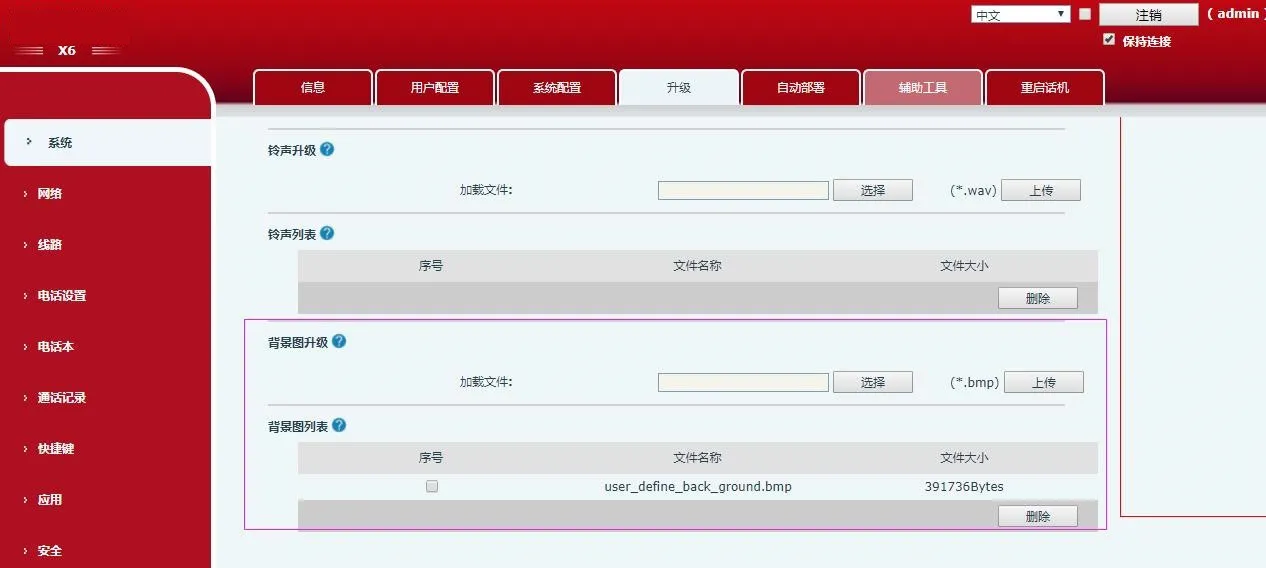

Actualización de Fondo de Pantalla BX5S/BX6/BX7/BX7C/GP210/GP210i
Iniciar sesión en la interfaz web del teléfono → Sistema → Actualización → Actualización de Fondo de Pantalla
<
Tras una actualización exitosa, podrá visualizar y eliminar fondos de pantalla en esta página.
Actualización de Iconos de Teclas DSS BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i (2 métodos)
1) Actualización Directa (.png)

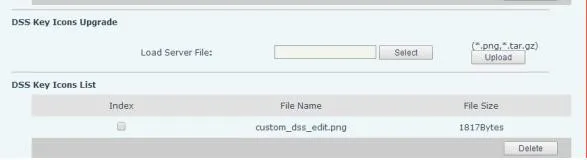

Interfaz Web: Sistema → Actualización → Actualización de Iconos DSS. Subir iconos personalizados (cumpliendo la nomenclatura de la Tabla 4). Los iconos actualizados aparecerán en la Lista de Iconos de Teclas DSS.
2) Actualización por Lotes (.tar.gz)
Para actualizar múltiples iconos, utilice un paquete .tar.gz (nombres personalizados permitidos).
① Comando de empaquetado Linux: tar –zcvf etc.tar.gz xxx.png xxx1.png
② Empaquetado Windows (7-Zip):
- Seleccionar archivos → Clic derecho → 7-Zip → Añadir al archivo → tar → Aceptar (crear etc.tar)
- Clic derecho en etc.tar → 7-Zip → Añadir al archivo → gzip → Aceptar (crear etc.tar.gz)

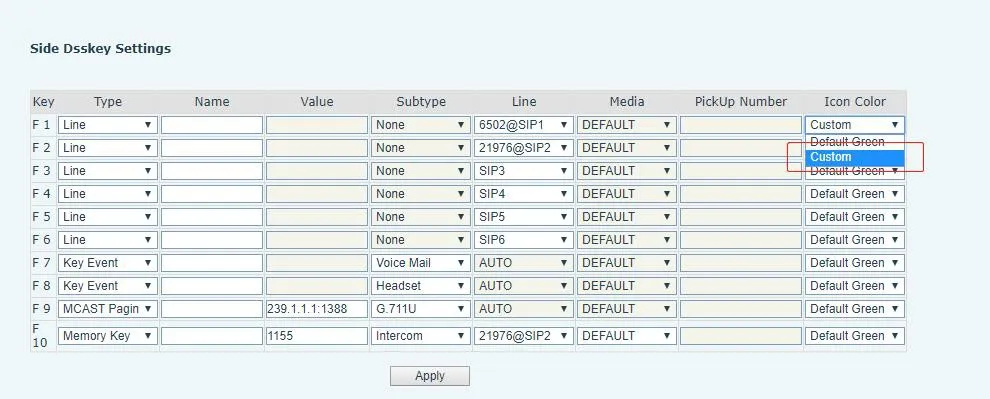

Después de la actualización, seleccione los iconos DSS personalizados en la interfaz web.
Aprovisionamiento Automático Serie BX34 (Fondo de Pantalla, Logotipo de Encabezado; H5 admite iconos de marcación rápida)
Añadir la URL de Recursos Adicionales Automáticos en la sección
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/BACKGROUND.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/TITLE_LOGO.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/etc.tar.gz |

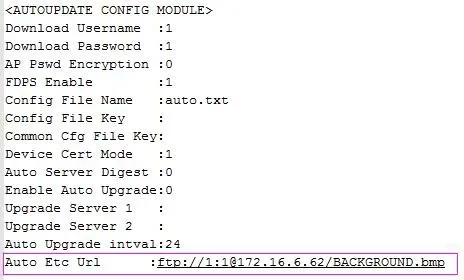

Ejemplo de configuración (BACKGROUND.bmp):
Los modelos BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i utilizan el mismo método de aprovisionamiento automático para fondos de pantalla e iconos DSS (sin compatibilidad con logotipo de encabezado). Los nombres de archivo son personalizables.
Ejemplo (BX6):
Auto Etc Url : ftp://1:1@172.16.6.62/X6.bmp
Auto Etc Url : ftp://1:1@172.16.6.62/etc.tar.gz
