Introducción

Descripción general

El Punto de Acceso SIP es una función sencilla y práctica con una configuración fácil. Implementa el timbre grupal y amplía la cantidad de cuentas SIP disponibles.

Configure el Teléfono A como Punto de Acceso SIP y los demás teléfonos (B, C) como Clientes del Punto de Acceso SIP. Cuando alguien llame al Teléfono A, los teléfonos A, B y C sonarán simultáneamente. Cuando cualquier teléfono conteste la llamada, los demás dejarán de sonar; no se admite la atención simultánea. Cuando B o C realicen llamadas salientes, utilizarán el número SIP registrado por el Teléfono A.

El GP210i puede funcionar como una mini central PBX, integrándose con otros productos Fanvil (ej: BHP-SOS10) para gestionar dispositivos de extensión, incluyendo el reinicio remoto y la actualización de firmware.

Modelos compatibles

Esta función es compatible desde la versión de firmware V25 en adelante. Modelos de teléfonos compatibles:

1. Teléfonos Serie BX

2. Teléfonos Serie BH

3. Teléfonos Serie Industrial

Ejemplo de función

En una vivienda con teléfonos en el dormitorio, sala de estar y baño: sin el Punto de Acceso SIP, se necesita una cuenta SIP independiente para cada teléfono. Con el Punto de Acceso SIP, solo se requiere una única cuenta para todos los teléfonos, simplificando la gestión.

Sin Punto de Acceso SIP: Solo suena el teléfono llamado.
Con Punto de Acceso SIP: Todos los teléfonos suenan al mismo tiempo (timbre grupal). Cuando uno contesta, los demás dejan de sonar.

Instrucciones de uso

Configuración del Punto de Acceso SIP

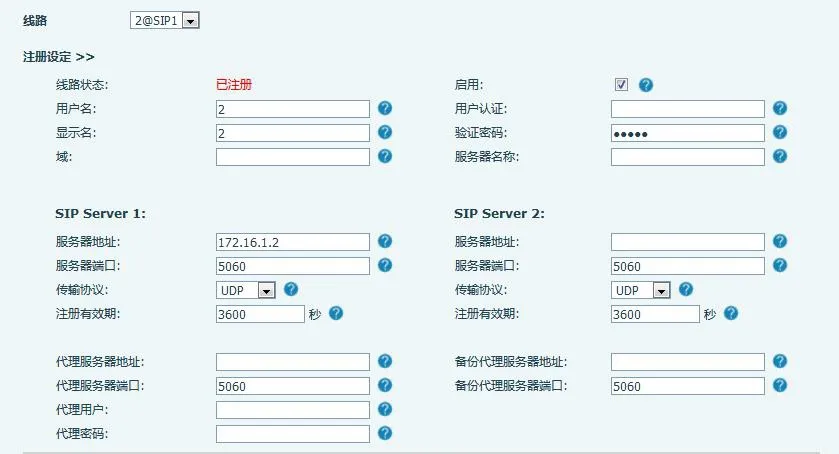

Modo de Número Registrado

El servidor de punto de acceso admite el registro SIP y distribuye números de extensión a los clientes.

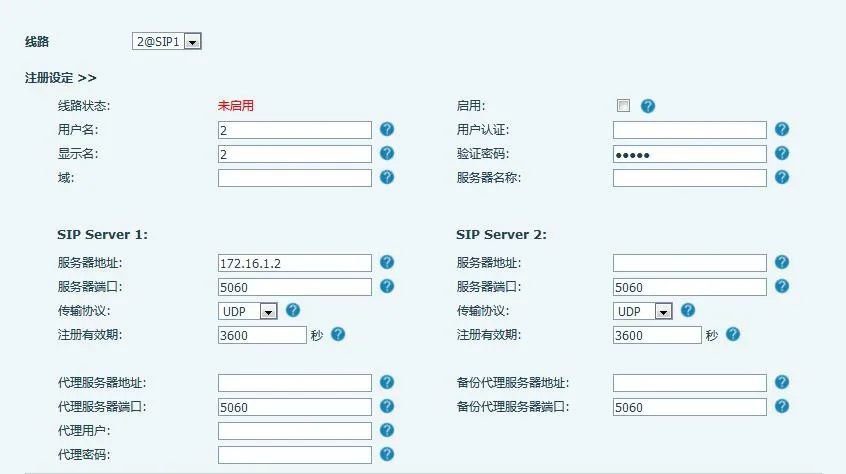

Modo de Número No Registrado (Solo compatible con la Serie X56)

El servidor de punto de acceso puede funcionar sin registro SIP al mismo tiempo que distribuye extensiones. En este modo, los campos Número y Servidor son obligatorios.

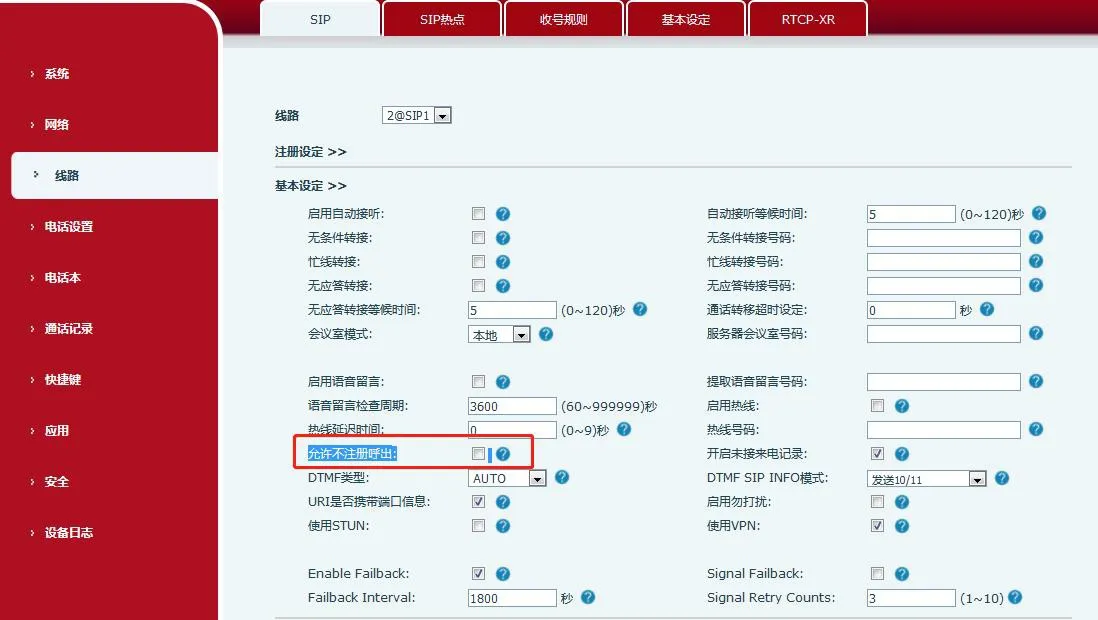

Nota: Habilite la opción "Marcar sin registro" para permitir que el servidor llame a las extensiones.

La ruta de configuración se muestra a continuación:

Configuración del Punto de Acceso SIP (Ejemplo: Teléfono BX6)

1. Habilitar Punto de Acceso: Establezca "Habilitar Punto de Acceso" en Habilitado.

2. Modo: Seleccione Punto de Acceso (el dispositivo actúa como servidor de Punto de Acceso SIP).

3. Tipo de Monitoreo: Elija Difusión o Multidifusión. Use Multidifusión para reducir los paquetes de difusión de red. El servidor y el cliente deben usar el mismo tipo.

4. Dirección de Monitoreo: IP de multidifusión para la comunicación servidor/cliente (solo obligatorio para Multidifusión; la Difusión usa la IP de red WAN predeterminada).

5. Puerto Local: Puerto de comunicación personalizado (debe coincidir en el servidor y los clientes).

6. Nombre: Asigne un nombre al Punto de Acceso SIP.

7. Modo de Timbre Externo: TODOS (Principal + Extensiones suenan), Extensión (Solo suenan las extensiones), Principal (Solo suena el principal).

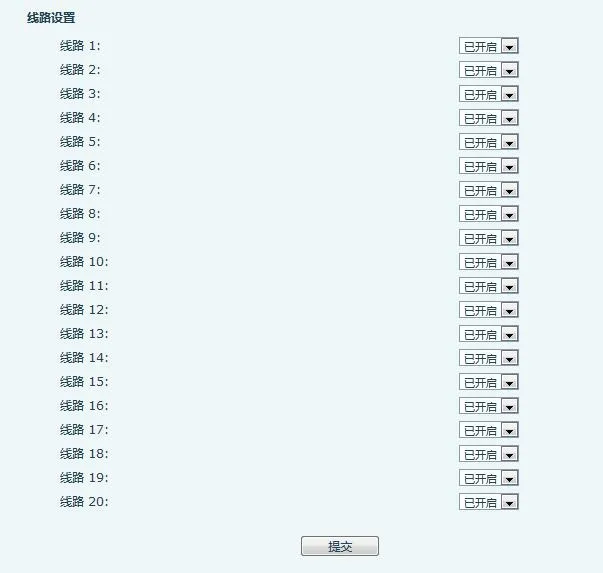

8. Configuración de Línea: Habilite el Punto de Acceso SIP en las líneas SIP seleccionadas.

1. Dispositivos Conectados: Enumera los clientes en línea y sus alias (números de extensión).

Nota: Para configurar el GP210i como servidor de Punto de Acceso, consulte la Sección 2.2.

Configuración del Servidor de Punto de Acceso GP210i

Configuración del Servidor

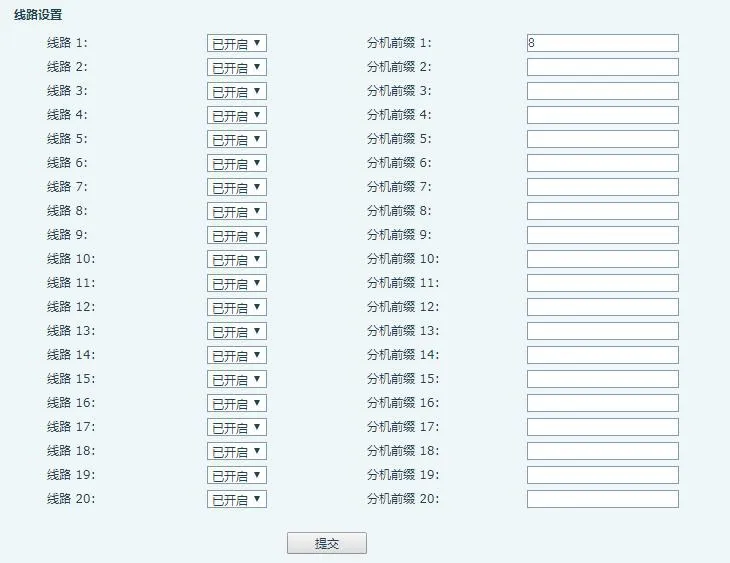

Cuando el GP210i actúa como servidor de Punto de Acceso, puede configurar un Prefijo de Extensión:

• Habilitar/deshabilitar prefijo por cada línea SIP

• Número de extensión final = Prefijo + Número de extensión asignado

Ejemplo: Prefijo=8, Extensión=001 → Número Final=8001

Gestión de Extensiones del Punto de Acceso

Nota: Cuando el GP210i es el servidor, mueva manualmente los dispositivos de "Extensiones No Gestionadas" a "Extensiones Gestionadas".

Las extensiones gestionadas admiten reinicio remoto, actualización y timbre grupal. Modo de Gestión: 0=Acceso sin restricciones, 1=Solo dispositivos permitidos.

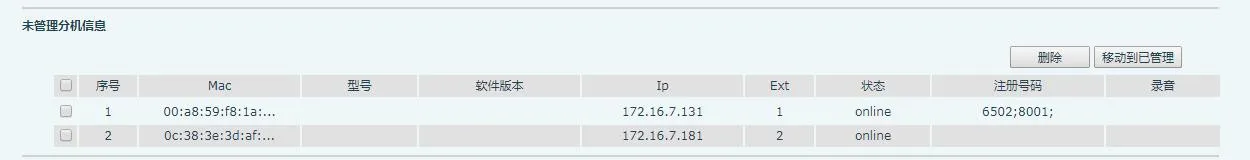

1. Extensiones No Gestionadas
El servidor asigna automáticamente cuentas a los clientes y los enumera aquí.

1. MAC: Dirección MAC del dispositivo

2. Modelo: Modelo del dispositivo

3. Versión: Versión de firmware

4. IP: Dirección IP del dispositivo

5. Ext: Número de extensión asignado

6. Estado: En línea/Desconectado

7. Número Registrado: Cuenta SIP principal

8. Eliminar: Quitar dispositivo

9. Mover a Gestionadas: Otorgar permisos de gestión

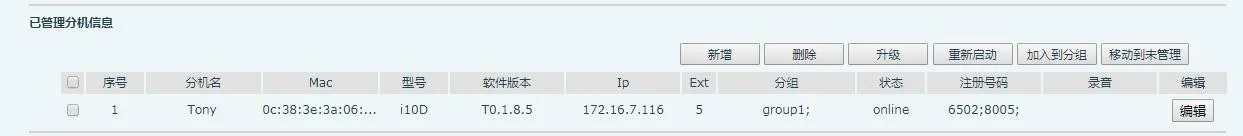

2. Extensiones Gestionadas
Admite reinicio, actualización, edición, agrupación y eliminación.

1. Nombre de Extensión: Etiqueta del dispositivo

2. MAC: Dirección MAC

3. Modelo: Modelo del dispositivo

4. Versión: Versión de firmware

5. IP: Dirección IP

6. Ext: Número de extensión

7. Grupo: Grupo asignado

8. Estado: En línea/Desconectado

9. Número Registrado: Cuenta SIP principal

10. Editar: Modificar nombre/MAC/extensión/grupo

11. Agregar: Añadir dispositivo manualmente (requiere MAC)

12. Eliminar: Quitar dispositivo

13. Actualizar: Actualización remota de firmware

14. Reiniciar: Reinicio remoto

15. Agregar al Grupo: Asignar a un grupo

16. Mover a No Gestionadas: Revocar gestión

3. Grupos de Punto de Acceso
Marque el número de grupo para activar el timbre grupal de todos los miembros.

1. Nombre: Etiqueta del grupo

2. Número: Número de timbre grupal

3. Editar: Modificar grupo

4. Agregar: Crear nuevo grupo

5. Eliminar: Quitar grupo

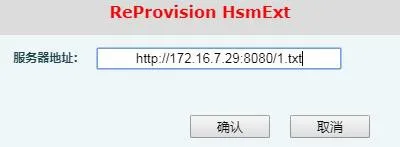

Actualización de Extensiones

Para actualizar dispositivos gestionados, ingrese la URL del servidor de actualización y confirme. El dispositivo descargará e instalará la actualización de firmware.

Configuración del Cliente del Punto de Acceso SIP

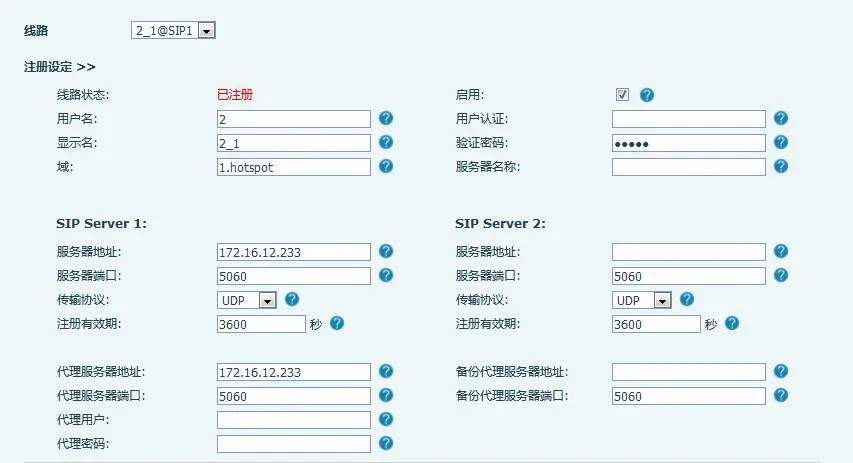

Tomando el BX6 como cliente: no requiere configuración manual de cuenta SIP. El cliente obtiene automáticamente la configuración del punto de acceso.

1. Establezca el Modo en Cliente

2. Coincida el resto de configuraciones (Tipo de Monitoreo/Puerto/Dirección) con el Servidor de Punto de Acceso

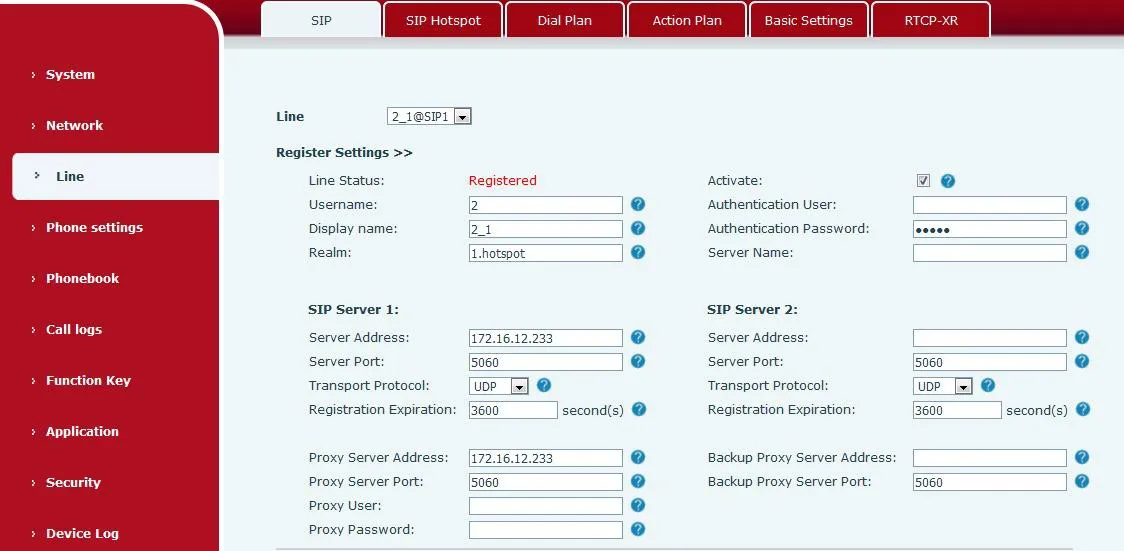

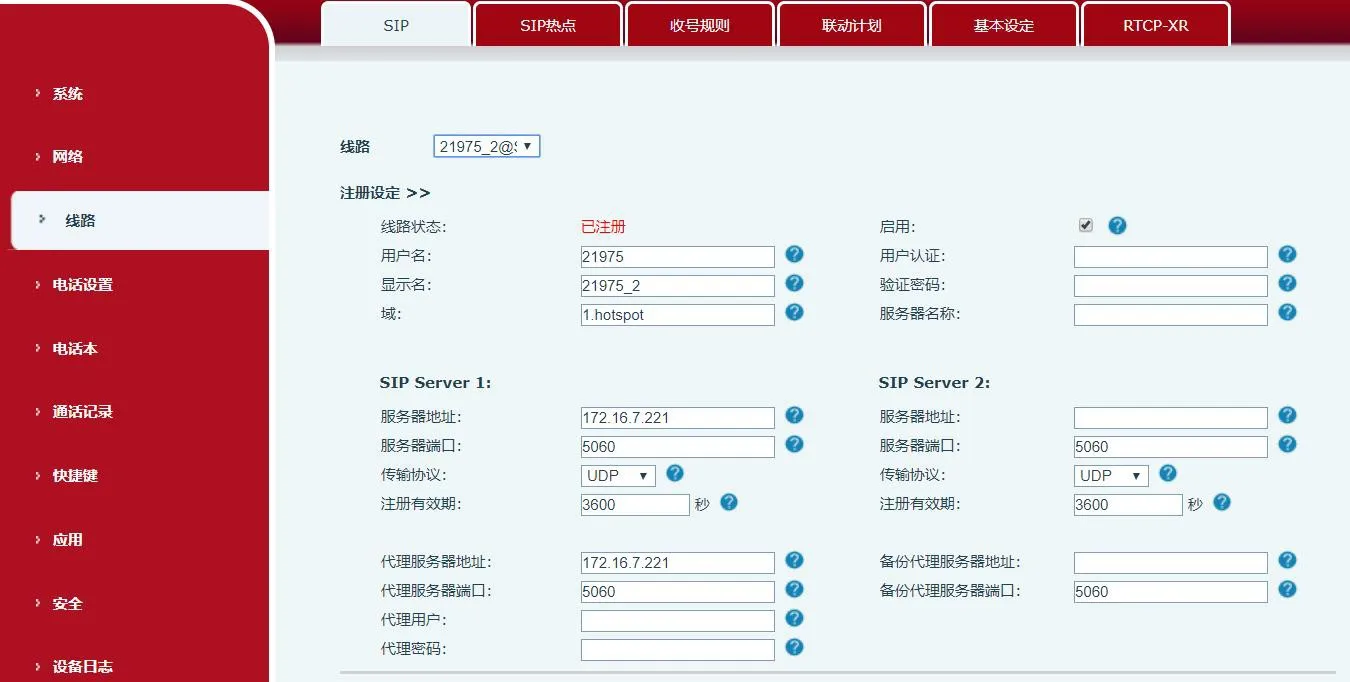

La IP del servidor y los nombres de visualización se completan automáticamente:

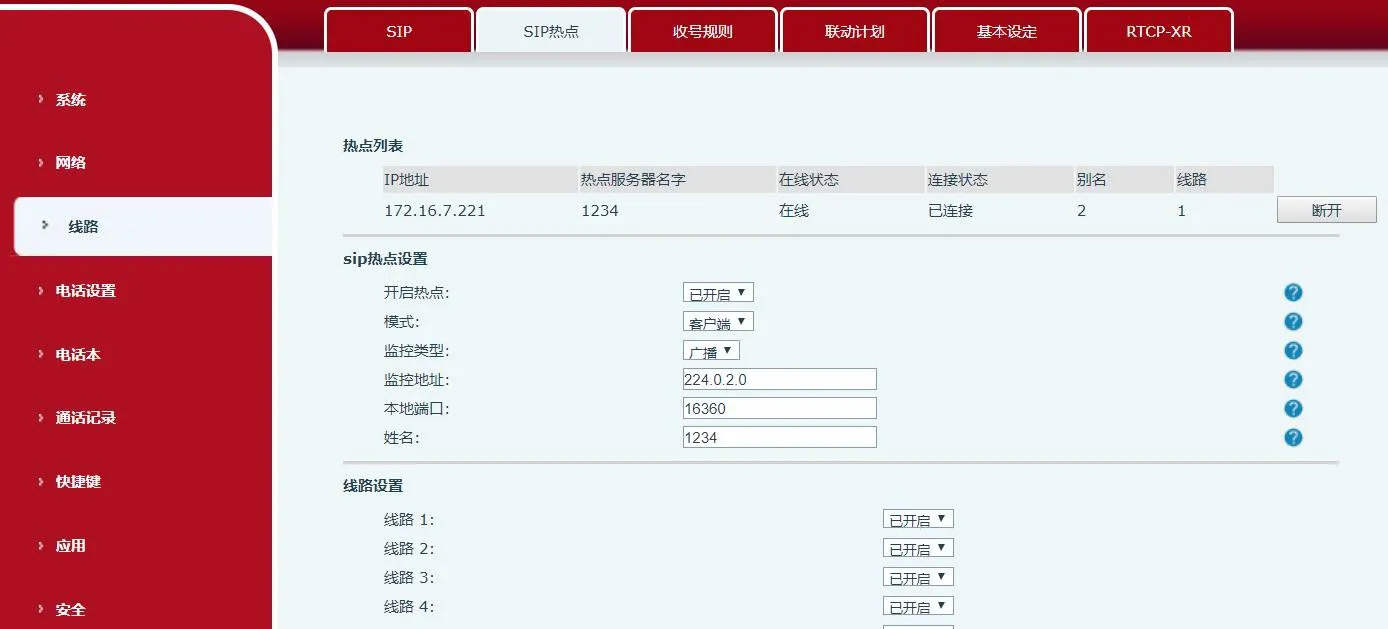

La Lista de Puntos de Acceso muestra los puntos de acceso conectados (ej: IP:172.16.7.221, Línea:0). Marque 0 para llamar al Principal del Punto de Acceso. Haga clic en Desconectar para finalizar la conexión.

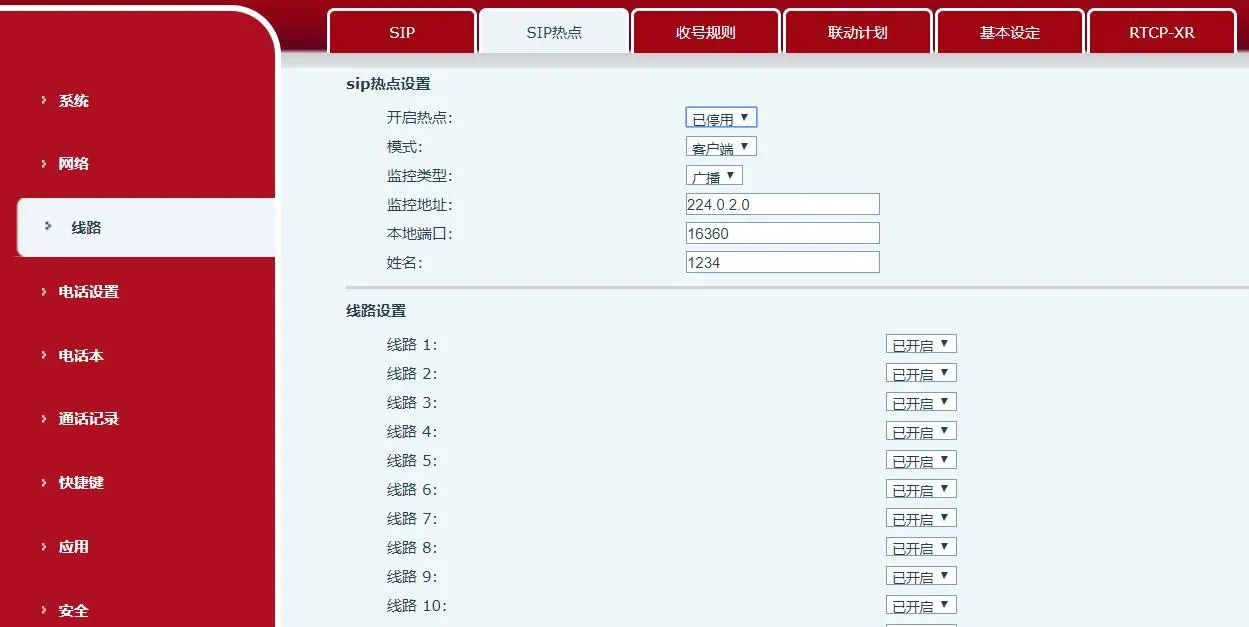

Al deshabilitar el Punto de Acceso SIP:
• Cliente: Borra la información de registro
• Principal: Conserva la información de registro

Notas Importantes:

• Múltiples puntos de acceso en la misma red requieren segmentos de dirección de monitoreo únicos

• Tanto el Punto de Acceso como los Clientes pueden realizar llamadas externas

• El Punto de Acceso admite transferencia de llamadas; los Clientes solo admiten llamadas básicas

• X5S/X6: Los cambios surten efecto inmediatamente; X3S/X4/BH: Requieren reinicio

Operaciones de llamada

1. Llamadas entre extensiones

• Con prefijo de extensión:

  • Principal → Extensión: 8000 → 8001

  • Extensión → Principal: 8001 → 8000

  • Extensión → Extensión: 8001 → 8002

• Sin prefijo:

  • Principal → Extensión: 0 → 1

  • Extensión → Principal: 1 → 0

2. Llamada externa al Principal/Extensiones

Marque el número externo del Principal. Todos los dispositivos (Principal + Extensiones) suenan simultáneamente. El primero en contestar establece la llamada.

3. El Principal/Extensión llama al exterior

Marque directamente el número externo desde el Principal o cualquier Cliente.
