Los sistemas de control de acceso/intercomunicación pueden conectarse con cámaras IP de terceros en la red de área local. Durante una llamada con la parte remota, el extremo remoto puede escuchar el audio del control de acceso/intercomunicación y ver el vídeo de la cámara vinculada simultáneamente. Este documento describe cómo conectar los dispositivos de control de acceso e intercomunicación Fanvil con cámaras IP de terceros.
Intercomunicador: Bi12; Control de acceso por voz Fanvil: BHP-SOS20, BHP-SOS23; Pasarela Fanvil: BK-DAB-PA2; Teléfono de vídeo auxiliar: BF600S

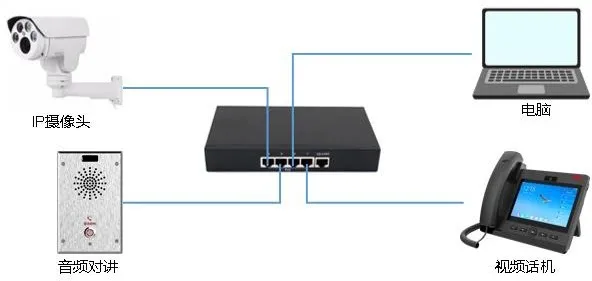

1. Un intercomunicador Bi12, un teléfono de vídeo BF600S y una cámara IP, todos conectados a un switch PoE para garantizar la conectividad de red normal
2. Un ordenador de depuración con comunicación de red con todos los demás dispositivos
En este escenario de aplicación, la cámara IP DEBE configurarse con una dirección IP estática. Para los métodos de configuración específicos, consulte al fabricante de la cámara IP. Aquí tomamos como ejemplo las cámaras Hikvision:
<

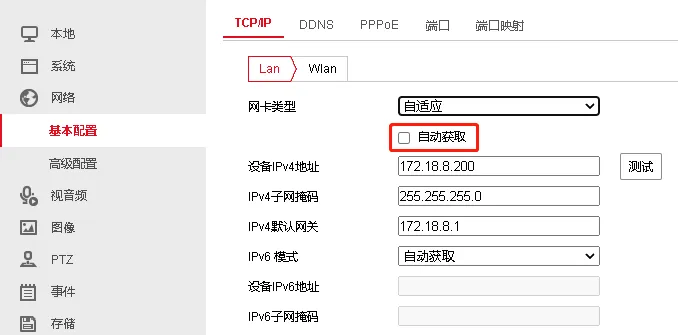

Desmarque la opción “Obtención automática” e ingrese la dirección IP manualmente

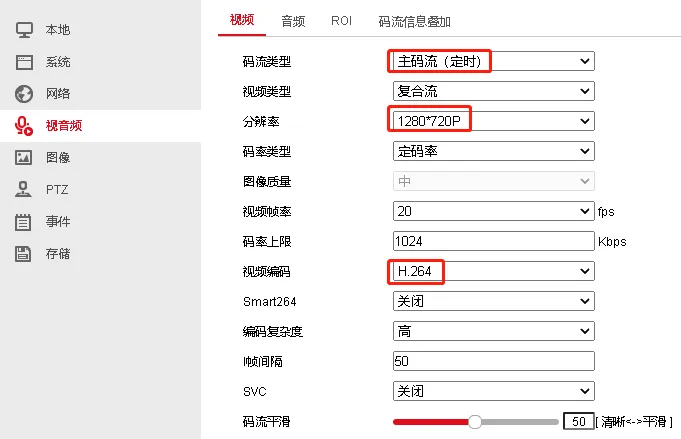

Las especificaciones de vídeo compatibles para el teléfono de vídeo BF600S son: codificación H264, resolución 1080P o inferior; se recomienda una resolución 720P o inferior. Por lo tanto, debe confirmar el flujo y la resolución utilizados por la cámara. Tomando como ejemplo las cámaras Hikvision:
Confirme si el flujo utilizado es flujo principal, flujo secundario o tercer flujo
Confirme que el tipo de codificación es H264
Confirme que la resolución del flujo es menor o igual a la resolución compatible con el teléfono de vídeo. En este ejemplo, se utiliza la resolución de vídeo 720P según recomendación
Nota: Algunos teléfonos de vídeo solo admiten H264, Perfil Base y resolución VGA. En este caso, ajuste la configuración de la cámara en consecuencia. El Perfil Base corresponde a la complejidad de codificación Baja en las cámaras Hikvision
Al configurar el intercomunicador de audio para vincularse con una cámara, el intercomunicador utiliza la URL RTSP de la cámara para recuperar el flujo de vídeo. El formato de la URL RTSP varía según el fabricante, por lo que debe consultar al fabricante de la cámara para obtener la URL RTSP correcta. Tomando como ejemplo las cámaras Hikvision, la URL RTSP es:
rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/101
Donde:
Rtsp es el encabezado de la URL que indica una URL RTSP
Admin:Fangwei123 son el nombre de usuario y la contraseña para acceder a la URL RTSP, generalmente los mismos que las credenciales de inicio de sesión web de la cámara
La dirección IP y el puerto son la dirección de acceso de la cámara y el puerto RTSP
101 indica flujo principal, 102 indica flujo secundario, 103 indica tercer flujo
Se proporciona una lista de URL RTSP para fabricantes de cámaras comunes en la Sección 4
Para dispositivos de intercomunicación y PA: Navegue hasta WEB – Configuración de intercomunicación – Configuración de vídeo.
Para dispositivos de control de acceso: Navegue hasta WEB – Configuración de control de acceso – Configuración de vídeo.

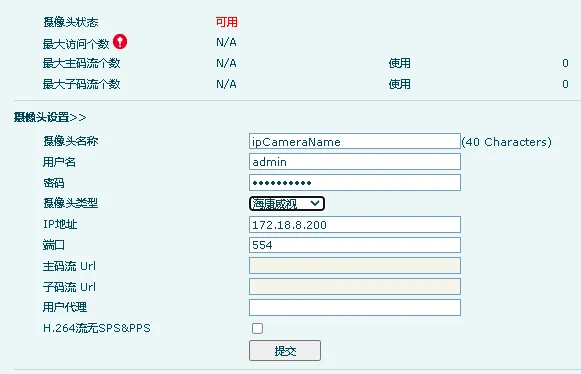

Para cámaras precompatibles, configure de la siguiente manera:
<
Nombre de usuario: Nombre de usuario para acceder al flujo RTSP (igual que el nombre de usuario web de la cámara)
Contraseña: Contraseña para acceder al flujo RTSP (igual que la contraseña web de la cámara)
Seleccione el tipo de cámara
Dirección IP: Dirección IP de la cámara
Puerto: Puerto RTSP de la cámara

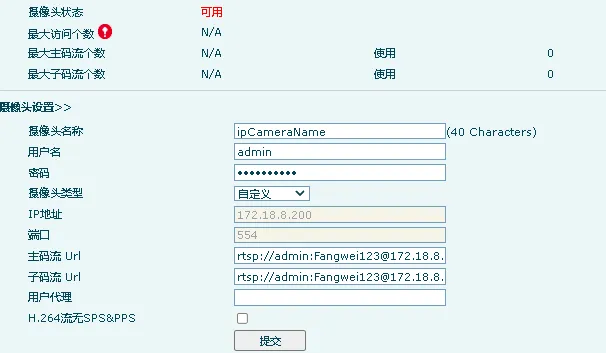

Si la cámara vinculada no está en la lista de tipos, seleccione Personalizada e ingrese la URL del flujo RTSP. Formatos de ejemplo:
Flujo principal: rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/101
Flujo secundario: rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/102

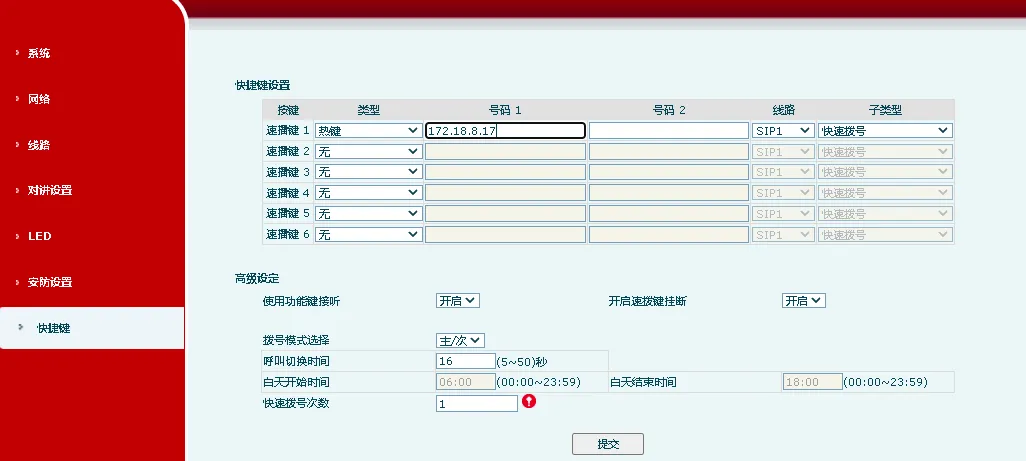

Los accesos directos se utilizan para llamadas con un solo toque desde el control de acceso/intercomunicador al teléfono de vídeo IP. Se requiere configuración antes de su uso.
Tipo de acceso directo: Tecla rápida
Número 1: Número llamado o dirección IP
Subtipo: Marcación rápida
Para más configuraciones relacionadas con llamadas, consulte otra documentación.
Cámaras Hikvision:
Flujo principal: rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/101
Flujo secundario: rtsp://admin:Fangwei123@172.18.8.200:554/ISAPI/streaming/channels/102
Donde: admin:Fangwei123 son el nombre de usuario y la contraseña; 101 = flujo principal, 102 = flujo secundario, 103 = tercer flujo
Cámaras Dahua:
Flujo principal: rtsp://usuario:contraseña@ip:puerto/cam/realmonitor?channel=1&subtype=0
Flujo secundario: rtsp://usuario:contraseña@ip:puerto/cam/realmonitor?channel=1&subtype=1
Donde: usuario:contraseña son las credenciales separadas por dos puntos; subtype=0 = flujo principal, subtype=1 = flujo secundario
Cámaras XiongMai:
Flujo principal: rtsp://10.6.3.57:554/user=admin&password=&channel=1&stream=0.sdp?
Flujo secundario: rtsp://10.6.3.57:554/user=admin&password=&channel=1&stream=1.sdp?
