Esta guía detalla cómo configurar el marcado rápido usando botones externos conectados al puerto de entrada de los dispositivos de intercomunicación de la serie BHP-SOS. Cubre modelos compatibles, conexiones de cableado
Cuando los botones integrados de los dispositivos de intercomunicación son insuficientes o se requieren funciones especiales, se pueden utilizar botones externos para la expansión de funciones. Este documento proporciona instrucciones detalladas sobre cómo conectar botones externos a los dispositivos de intercomunicación para la función de marcación rápida.
BHP-SOS10, BHP-SOS10V, BHP-SOS10D, BHP-SOS11, BHP-SOS11V, BHP-SOS16V.
① Uno de nuestros dispositivos de la serie BHP-SOS10 (usando el BHP-SOS10 como ejemplo), un switch PoE (o fuente de alimentación DC). Conecte el dispositivo al switch.
② Un ordenador de depuración conectado al mismo switch para garantizar la conectividad de red entre el ordenador y el dispositivo.

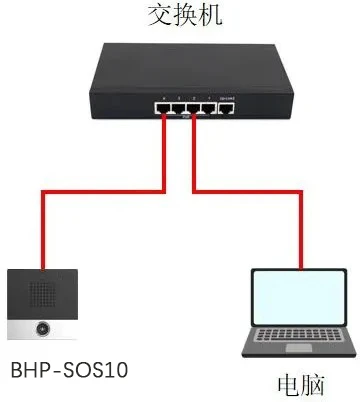

Conecte el BHP-SOS10 al switch, y conecte el ordenador al mismo switch para garantizar la comunicación de red entre el ordenador y el dispositivo. El diagrama de conexión se muestra en la Figura 1.
Figura 1 Diagrama de conexión del dispositivo y el ordenador
Para implementar la marcación rápida a través del puerto de entrada, debe conectar un botón al puerto de entrada y configurar los ajustes en la interfaz web del dispositivo. Esta sección proporciona instrucciones detalladas para la configuración.

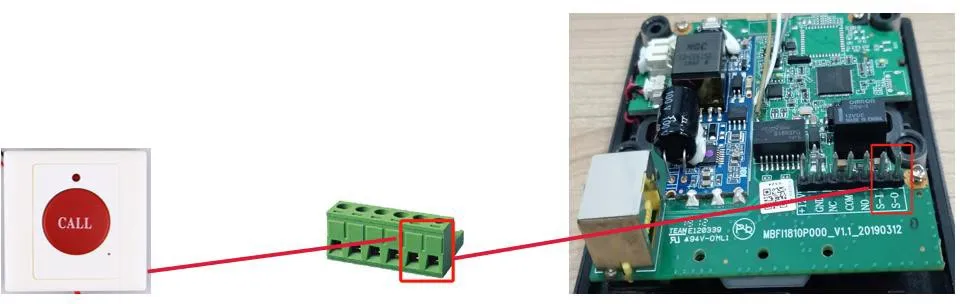

Conexión del botón externo: Utilice un bloque de terminales en el puerto de entrada del dispositivo y conecte el botón al terminal del puerto de entrada correspondiente, como se muestra en la Figura 2 (usando i10 como ejemplo):
Figura 2 Diagrama de conexión del botón externo
Después de conectar el botón, debe configurar los ajustes en la interfaz web del dispositivo. Los pasos de configuración detallados son los siguientes:
(1) Iniciar sesión en el dispositivo: Ingrese la dirección IP del dispositivo en un navegador, luego ingrese el nombre de usuario y la contraseña para iniciar sesión (el nombre de usuario y la contraseña predeterminados son admin);

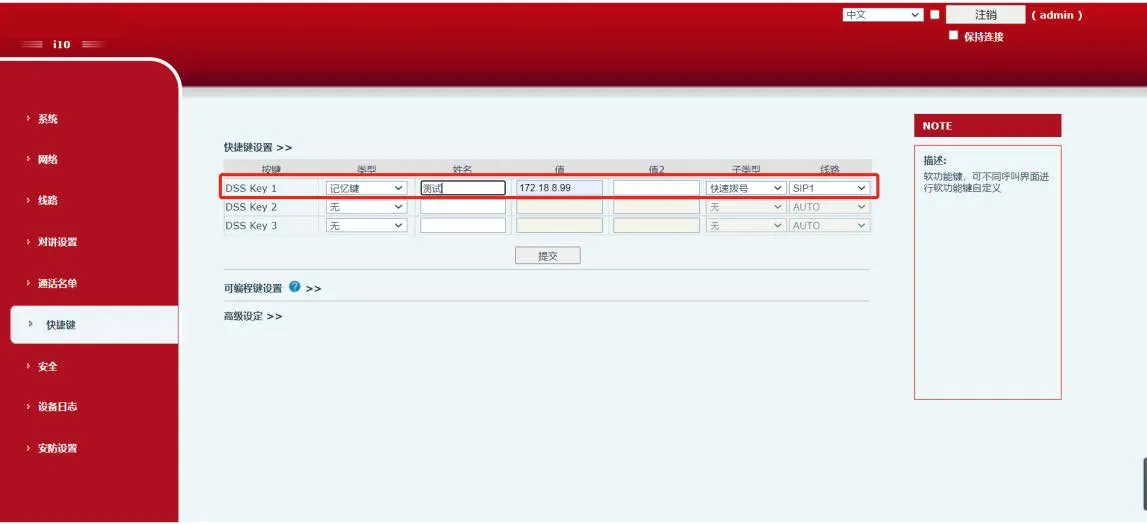

(2) Después de iniciar sesión, navegue hasta Accesos directos -- Configuración de accesos directos y configure como se muestra en la Figura 3;
① Tipo: Seleccionar Tecla de memoria;
② Nombre: Personalizar;
③ Valor: Ingrese la dirección IP del par o la cuenta SIP (se usa la dirección IP como ejemplo aquí);
④ Subtipo: Seleccionar Marcación rápida;
Figura 3 Diagrama de configuración de accesos directos

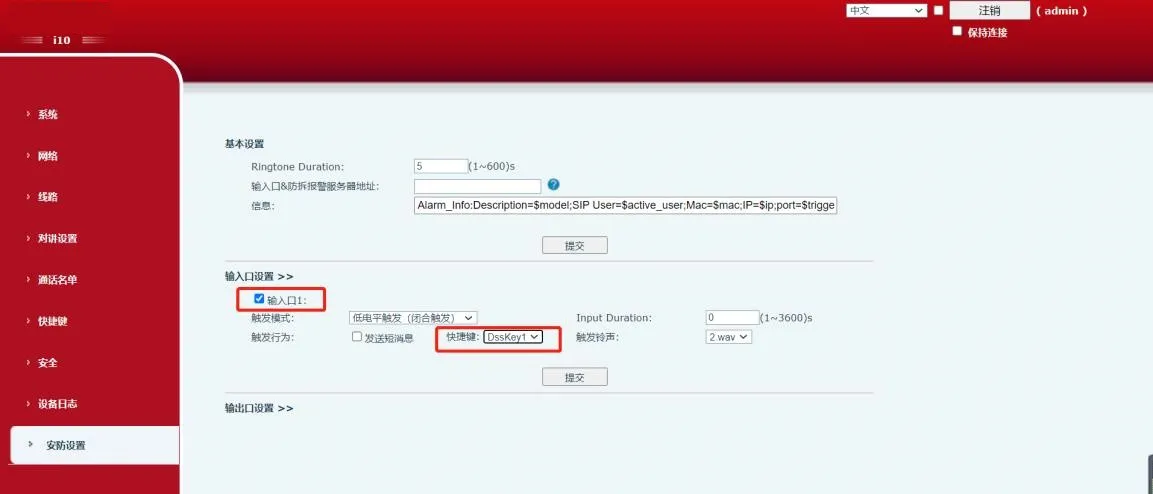

(3) Después de configurar el acceso directo, vaya a Configuración de seguridad -- Configuración del puerto de entrada del dispositivo, marque Entrada 1 y seleccione el DssKey1 configurado en el menú desplegable de accesos directos. La función de marcación rápida se activará después de la configuración, como se muestra en la Figura 4.
Figura 4 Diagrama de configuración del puerto de entrada
