Esta guía explica cómo configurar el marcado rápido a través de un botón externo conectado al puerto de entrada de los dispositivos de intercomunicación de la serie BHP-SOS. Cubre modelos compatibles, herramientas de pre
Al utilizar el dispositivo, si necesita agregar un botón al puerto de entrada para marcación rápida, puede consultar el método de instalación y configuración descrito en este documento.
BHP-SOS11 / BHP-SOS12 / BHP-SOS16 / BHP-SOS18S
① Un dispositivo BHP-SOS11/BHP-SOS12/BHP-SOS16/BHP-SOS18S, un conmutador PoE (o fuente de alimentación DC), conecte el dispositivo al conmutador.
② Un ordenador de depuración conectado al mismo conmutador para garantizar la conectividad de red entre el ordenador y el dispositivo.
③ Un botón conectado al puerto de entrada del dispositivo.
Conecte el BHP-SOS11/BHP-SOS12/BHP-SOS16/BHP-SOS18S al conmutador y conecte el ordenador al mismo conmutador para garantizar la comunicación de red entre el ordenador y el dispositivo. El diagrama de conexión se muestra en la Figura 1.
Figura 1

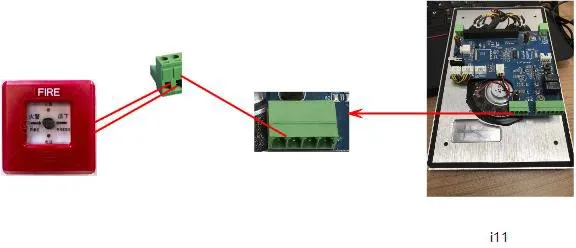

Conecte el botón al puerto de entrada del dispositivo, como se muestra en la Figura 2.
Figura 2

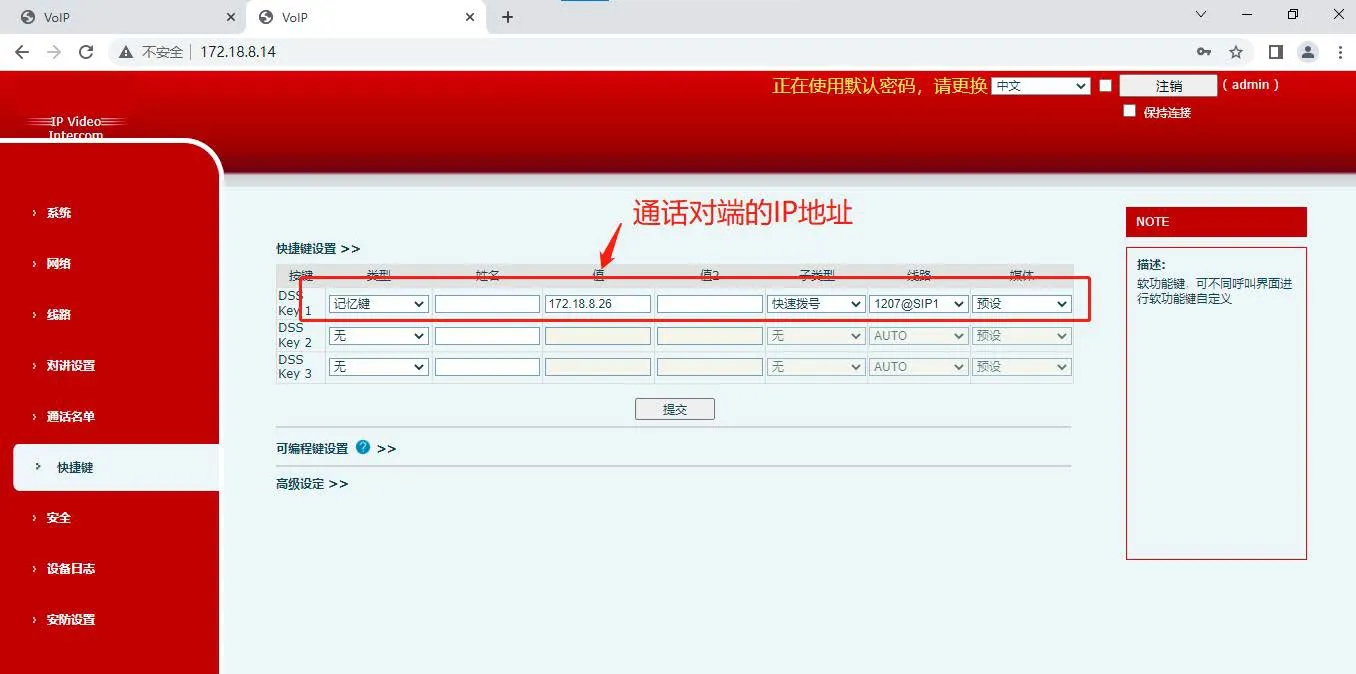

① Después de obtener la dirección IP del dispositivo, ingrese la dirección IP en un navegador para acceder a la interfaz web del dispositivo. Luego navegue a la página Atajos (DSSKey) para la configuración, como se muestra en la Figura 3.
Figura 3

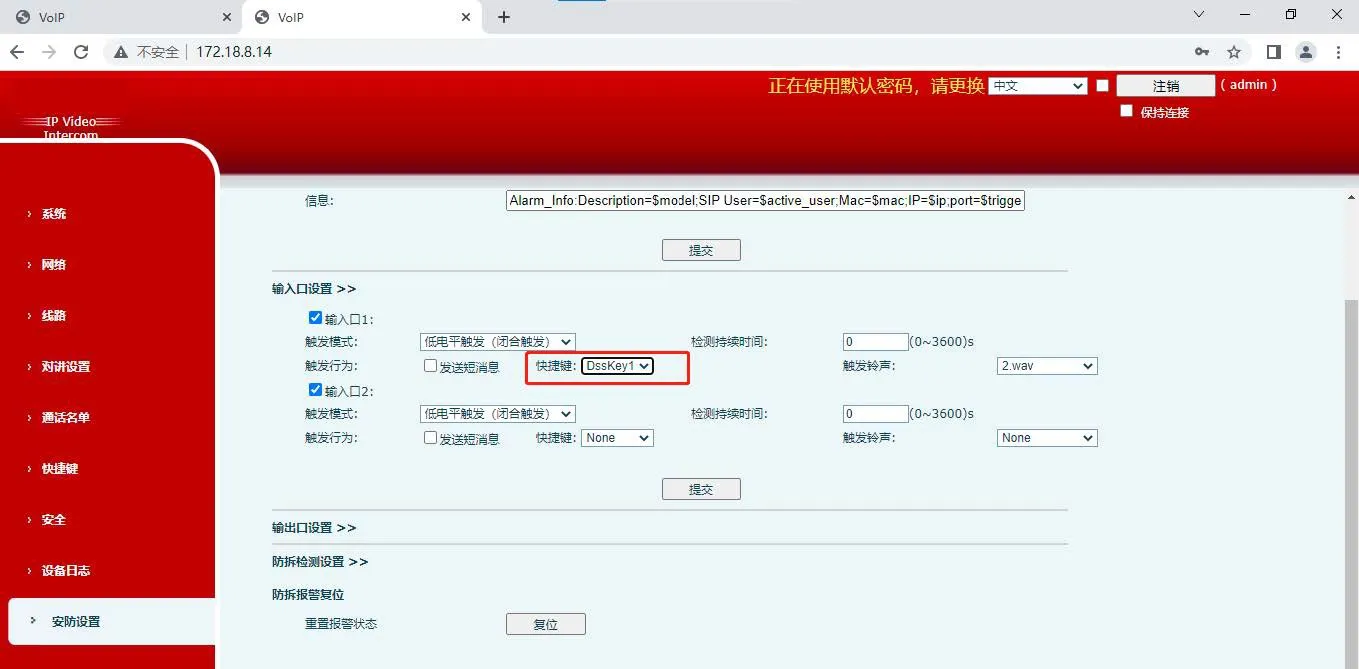

② Vaya a la página Configuración de seguridad - Configuración del puerto de entrada y vincule el puerto de entrada con el botón externo conectado al atajo (DSSkey) configurado en la Figura 3, como se muestra en la Figura 4.
Figura 4
