Esta guía explica cómo configurar la sustitución de marcación rápida en dispositivos de control de acceso utilizando dos métodos: reglas de marcación de pares y reglas de control de acceso. Cubre los modelos compatibles,
Al realizar llamadas desde un dispositivo de control de acceso, las direcciones IP largas o las cuentas SIP son difíciles de recordar. La sustitución de marcación rápida permite utilizar un código corto en lugar de la dirección IP o cuenta completa. Este documento detalla cómo configurar la función de sustitución de marcación rápida en dispositivos de control de acceso.
Bi20S, Bi30, Bi23S, Bi31S, Bi33V, Bi33VF.
① Un dispositivo industrial (se utiliza Bi20S como ejemplo), un conmutador PoE (o fuente de alimentación DC). Conecte el dispositivo al conmutador.
② Un ordenador de depuración conectado al mismo conmutador para garantizar la conectividad de red entre el ordenador y el dispositivo.

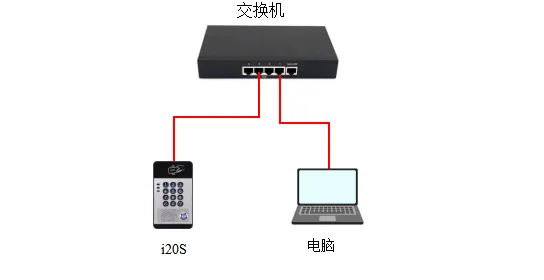

Conecte el i20S al conmutador y conecte el ordenador al mismo conmutador para garantizar la comunicación de red. El diagrama de conexión se muestra en la Figura 1.
Figura 1 Diagrama de conexión del dispositivo y el ordenador
Hay dos métodos para configurar la sustitución de marcación rápida en dispositivos de control de acceso: Reglas de par de marcación y Reglas de control de acceso. A continuación se proporcionan los pasos detallados para ambos métodos.
El método de par de marcación requiere configuración en la interfaz web del dispositivo. Los pasos detallados son los siguientes:
(1) Inicie sesión en la interfaz web: Introduzca la dirección IP del dispositivo en un navegador e inicie sesión con el nombre de usuario y contraseña (predeterminado: admin).

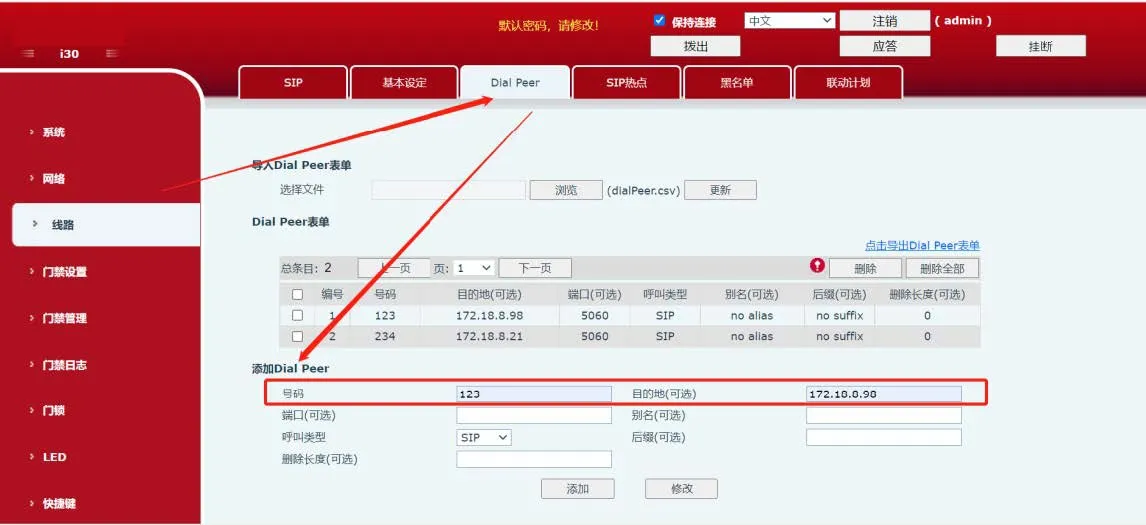

(2) Navegue a Cuenta --- Par de marcación --- Agregar par de marcación y configure como se muestra en la Figura 2:
① Número: Código corto personalizado utilizado para marcar;
② Destino: Dirección objetivo a llamar (dirección IP o cuenta SIP; la cuenta SIP requiere registro). Aquí se utiliza una dirección IP como ejemplo;
Figura 2 Diagrama de agregar regla de par de marcación

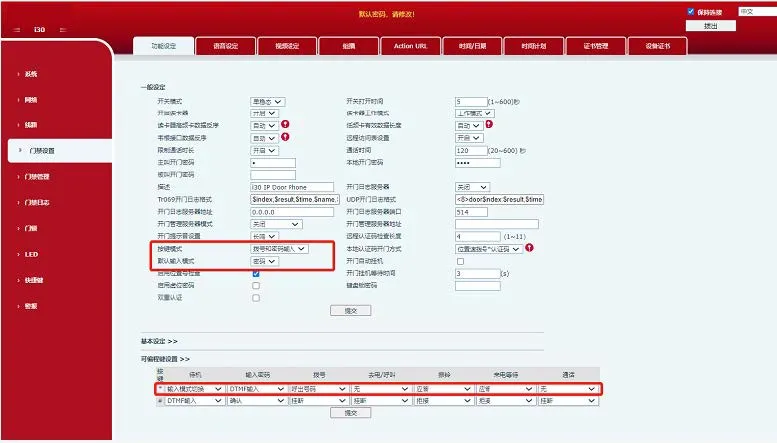

(3) Navegue a Configuración de control de acceso --- Configuración de funciones y configure como se muestra en la Figura 3:
En Configuración general:
① Establezca Modo de tecla en "Marcación y entrada de contraseña": Las teclas se pueden usar para marcar y para ingresar contraseñas;
② Establezca Modo de entrada predeterminado en "Contraseña": La entrada predeterminada es para verificación de contraseña;
En Configuración de teclas programables:
Establezca el estado en espera de la Tecla * en Cambio de modo de entrada, y Marcar en Llamar número;
Figura 3 Diagrama de configuración de modo de tecla y teclas programables

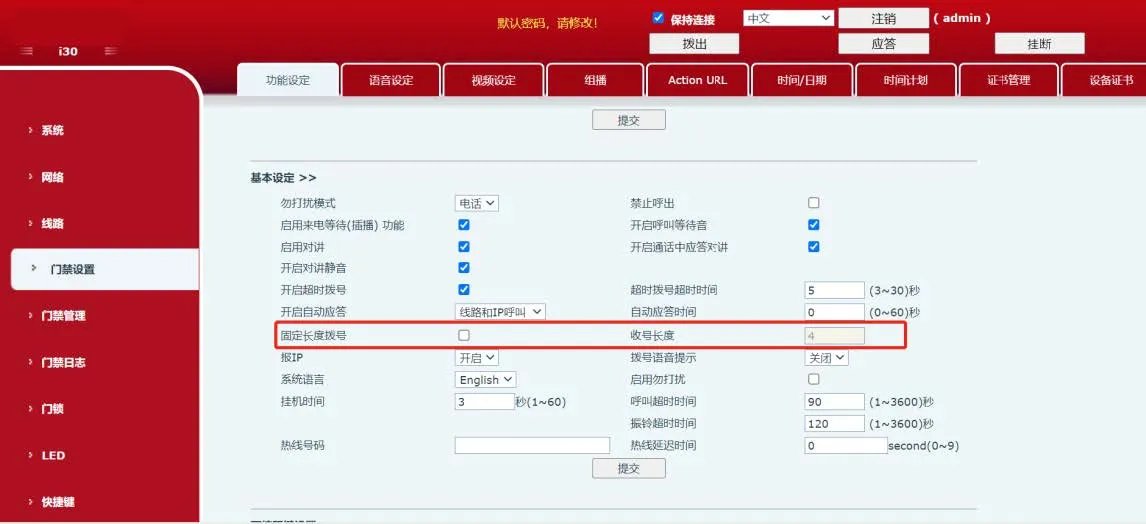

(4) Navegue a Configuración de control de acceso --- Configuración de funciones --- Configuración básica y desmarque Marcación de longitud fija, como se muestra en la Figura 4;
Figura 4 Desmarcar marcación de longitud fija
(5) Después de completar la configuración anterior, ingrese *código_corto_personalizado* en el teclado para llamar inmediatamente, o ingrese *código_corto_personalizado y espere 3 segundos para que marque automáticamente. En este ejemplo, ingrese *123* o *123 para realizar una llamada.
(1) Inicie sesión en el dispositivo: Introduzca la dirección IP del dispositivo en un navegador e inicie sesión con el nombre de usuario y contraseña (predeterminado: admin).

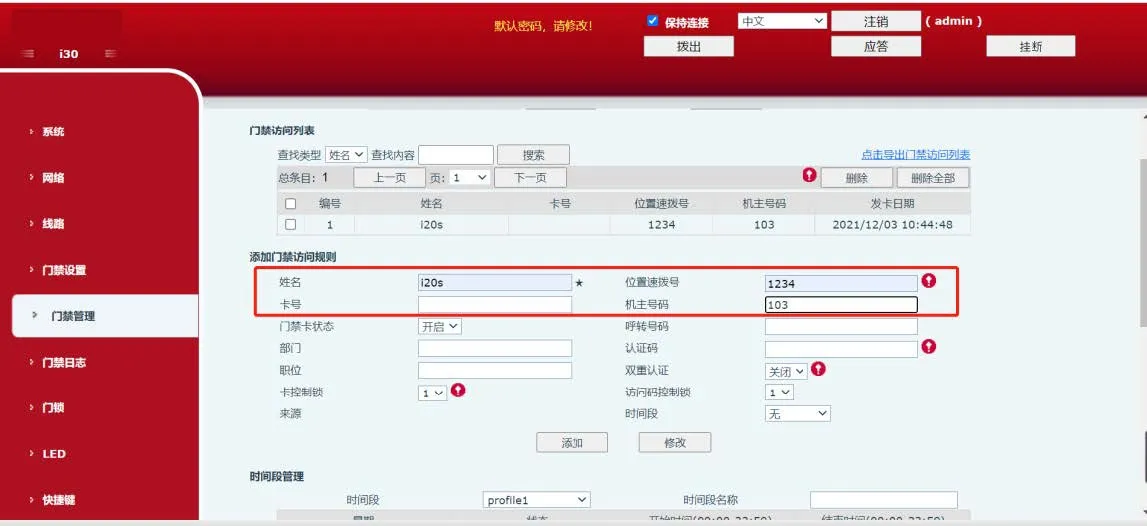

(2) Navegue a Gestión de control de acceso -- Agregar regla de control de acceso y configure como se muestra en la Figura 5:
① Nombre: Nombre personalizado;
② Marcación rápida de ubicación: Código corto personalizado para llamar;
③ Número del propietario: Dirección objetivo (cuenta SIP o dirección IP; aquí se utiliza una cuenta SIP como ejemplo);
Figura 5 Diagrama de agregar regla de control de acceso

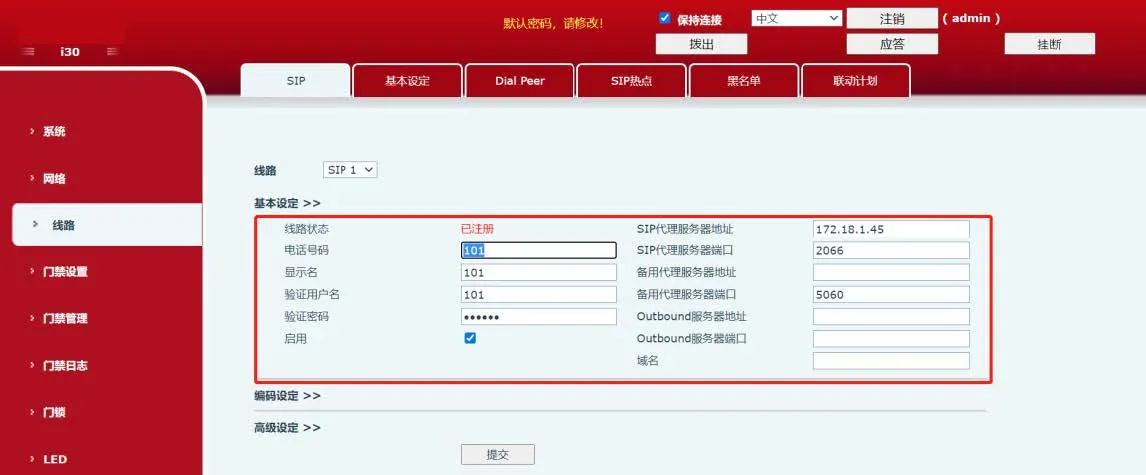

(3) Dado que en este ejemplo se utiliza la llamada con cuenta SIP, debe registrar la cuenta SIP. Navegue a Cuenta -- SIP -- Configuración de registro para registrar la cuenta, como se muestra en la Figura 6.
Figura 6 Diagrama de registro de cuenta SIP
(4) Repita los pasos 3 y 4 de la Sección 2.1. Después de la configuración, ingrese *código_corto_personalizado* para llamar inmediatamente, o ingrese *código_corto_personalizado y espere 3 segundos para que marque automáticamente. En este ejemplo, ingrese *1234* o *1234 para realizar una llamada.
