Esta guía muestra cómo registrar dispositivos de intercomunicación SIP industriales en el servidor PortSIP, incluida la creación de extensiones, la configuración del servidor y los pasos de registro SIP del dispositivo.
Cuando los dispositivos necesitan comunicarse usando cuentas SIP registradas, debe implementar un servidor SIP y registrar las cuentas en los dispositivos. Este documento describe cómo registrar dispositivos de interfono industrial en un servidor PortSIP.
Todos los dispositivos de interfono industrial y SIP.
① Un dispositivo de interfono industrial (BHP-SOS16V como ejemplo), un conmutador PoE (o fuente de alimentación DC), un servidor PortSIP (instalado en una computadora con Windows). Conecte el dispositivo al conmutador.
② Una computadora de depuración conectada al mismo conmutador para garantizar la conectividad de red entre la computadora y el dispositivo.

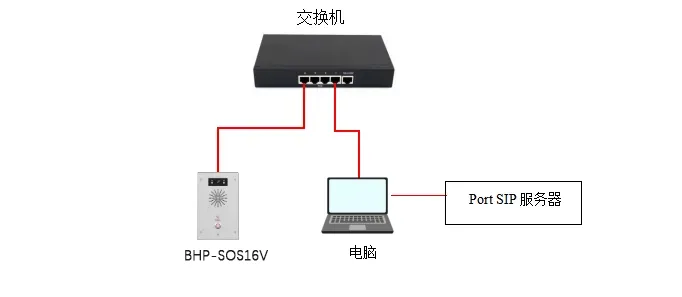

Conecte el BHP-SOS16V al conmutador, conecte la computadora al mismo conmutador e instale PortSIP Server en la computadora. El diagrama de conexión se muestra en la Figura 1.
Figura 1 Diagrama de conexión del dispositivo y la computadora
Para registrar un dispositivo en PortSIP Server, primero debe configurar el entorno del servidor. Esta guía utiliza un servidor PortSIP instalado en Windows como ejemplo.

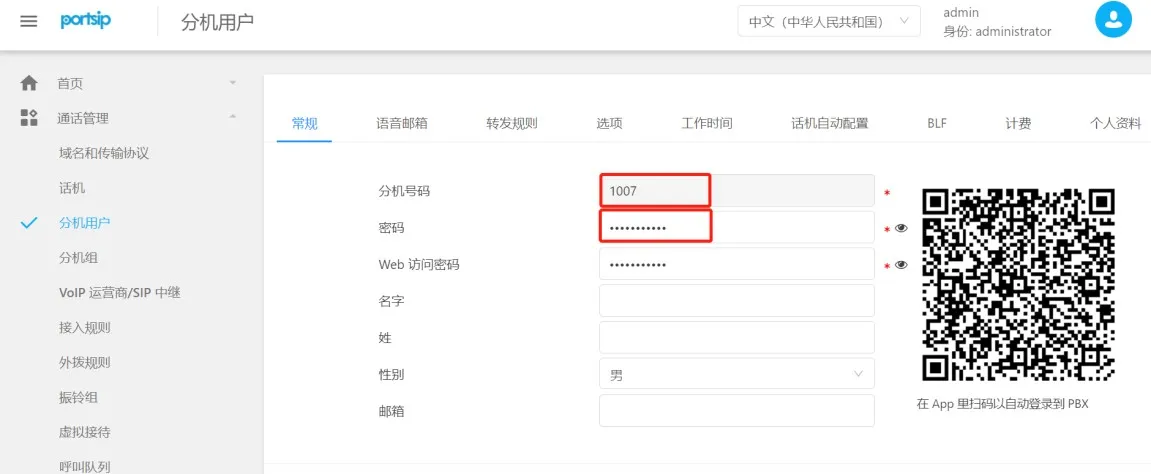

(1) Crear una extensión: Inicie sesión en la interfaz Web del servidor, vaya a Call Manager — Extensions — haga clic en Add para crear una nueva extensión.
Ingrese el número de extensión y la contraseña para completar la creación.
Figura 2 Agregar cuenta de extensión

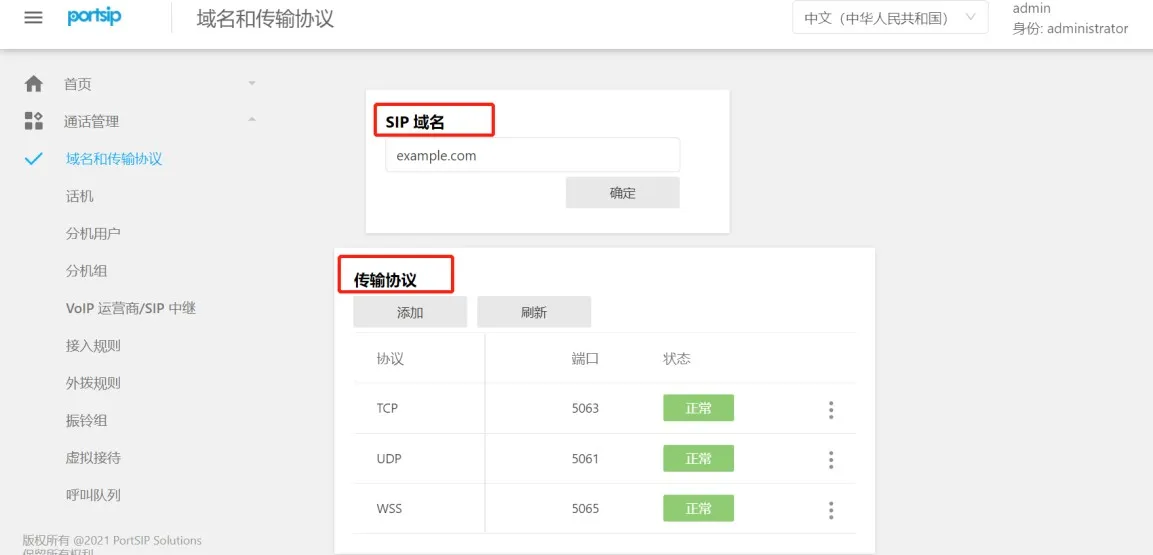

(2) Verificar dominio y protocolo de transporte: Vaya a Call Manager — Domains & Transports para ver el dominio SIP, el protocolo de transporte y el número de puerto, como se muestra en la Figura 3.
Figura 3 Ver dominio del servidor y protocolo de transporte
Después de crear la extensión en el servidor, configure el dispositivo para registrarse. Los pasos son los siguientes:
(1) Inicie sesión en el dispositivo: Ingrese la dirección IP del dispositivo en un navegador, inicie sesión con nombre de usuario y contraseña (predeterminado: admin/admin).

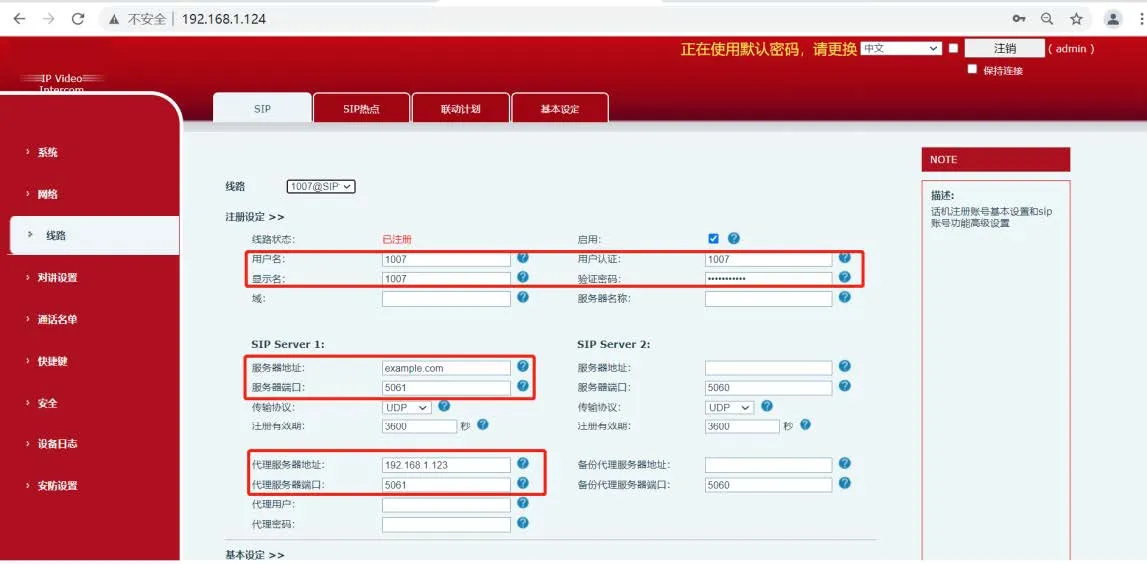

(2) Vaya a la interfaz web del dispositivo: Line — SIP — Registration Settings, configure como se muestra en la Figura 4:
① Nombre de usuario, ID de autenticación, Contraseña: Use el número de extensión y contraseña creados en PortSIP Server;
② Dirección del servidor: Ingrese el dominio SIP de PortSIP;
③ Puerto del servidor y transporte: Ingrese el puerto y el protocolo (UDP como ejemplo);
④ Servidor proxy y puerto: Use la IP estática de la computadora con PortSIP y el puerto correspondiente.
Figura 4 Diagrama de registro SIP
(3) Después de ingresar la información y asegurar la conectividad de red, el Estado de la línea del dispositivo cambiará a Registered, lo que significa que el dispositivo se ha registrado exitosamente en el servidor SIP.
