Esta guía explica cómo controlar la salida de audio del amplificador externo en intercomunicadores SIP industriales utilizando los modos de salida de audio / salida de línea y disparo de relé con cableado completo y conf
Cuando los dispositivos industriales están conectados a un amplificador externo, puede controlar si el audio se envía al amplificador según el escenario de aplicación. Durante las llamadas normales, el amplificador debe estar APAGADO y solo se debe usar el altavoz integrado. Durante los anuncios o emergencias, el amplificador debe activarse. Este documento describe dos métodos de control para diferentes modelos de dispositivos.
BHP‑SOS10, BHP‑SOS10V, BHP‑SOS10D, BHP‑SOS11V, BHP‑SOS11V2, BHP‑SOS16, BHP‑SOS16V, BK‑ROIP‑PA2, BK‑ROIP‑PA2S, BK‑ROIP‑PA3, BHP‑SOS12.
① Un dispositivo compatible (BHP‑SOS16V como ejemplo), conmutador PoE (o fuente de alimentación DC), un amplificador, un altavoz. Conecte el amplificador al dispositivo y el altavoz al amplificador. Conecte el dispositivo al conmutador.
② Un ordenador de depuración conectado al mismo conmutador para garantizar la conectividad de red.
Conecte el BHP‑SOS16V y el ordenador al mismo conmutador. El diagrama de conexión se muestra en la Figura 1.

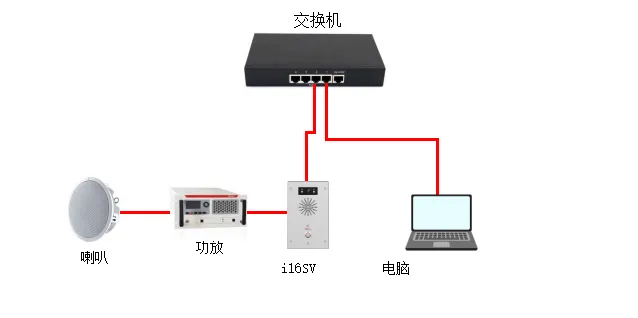

Figura 1 Diagrama de conexión del dispositivo y el ordenador
La salida del amplificador se puede controlar habilitando la interfaz de salida de audio o usando un relé para encender/apagar el amplificador. Ambos métodos se explican a continuación.
Este método aplica a: series BHP‑SOS10, BHP‑SOS11, BHP‑SOS16, BK‑ROIP‑PA2, PA2S, PA3.
Nota: BK‑ROIP‑PA2/PA2S usan la interfaz Headset; PA3 usa Line Out. Las series i10/i11 requieren cableado personalizado de 2 pines MX1.25.
Configure a través de la interfaz web:
(1) Inicie sesión en la interfaz web (usuario/contraseña predeterminados: admin).
(2) Vaya a Configuración de interfono → Configuración de medios → Configuración de medios.
Establezca Habilitar altavoz externo en Manos libres y línea de salida.
Establezca Estado de activación de línea de salida en Receptor de intercomunicación.
Descripciones de parámetros:
Manos libres y línea de salida: Habilita tanto el audio de manos libres como el de línea de salida.
Estado de activación de línea de salida:
Timbre: Activar durante el timbre
Llamante (Hablando): Activar al hacer llamadas
Receptor SIP (Hablando): Activar al recibir llamadas SIP
Receptor Multicast: Activar al recibir multicast
Receptor de intercomunicación: Activar al recibir llamadas de intercomunicación

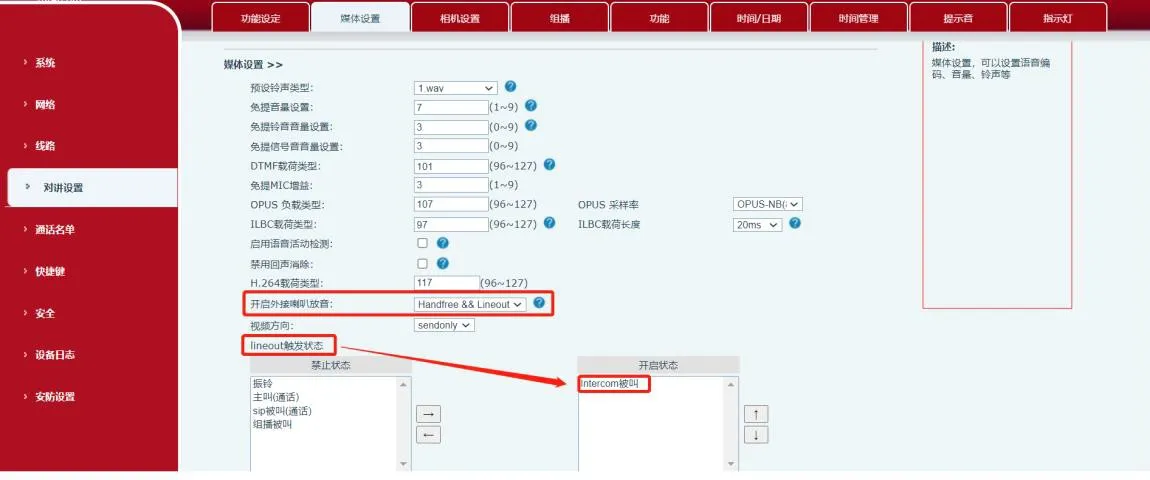

Figura 2 Diagrama de control de salida de audio
Este método aplica a todos los modelos listados, incluido BHP‑SOS12. (1) Especificaciones del puerto de salida
| Modelo | BHP‑SOS12 | BHP‑SOS16/16V | BHP‑SOS10/11V/PA2 | BK‑ROIP‑PA2S |
| Puertos de salida | 2 | 2 | 1 | 1 |
| Capacidad | DC 30V/1A AC 30V/1A | DC 30V/2A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A |
(2) Cableado del amplificador (ejemplo con contacto seco)
① Para el modo de alimentación externa de BHP‑SOS16V: conecte los pines 2‑3 de JP1, deje los pines 1 y 4 sin conectar, como se muestra en la Figura 3.

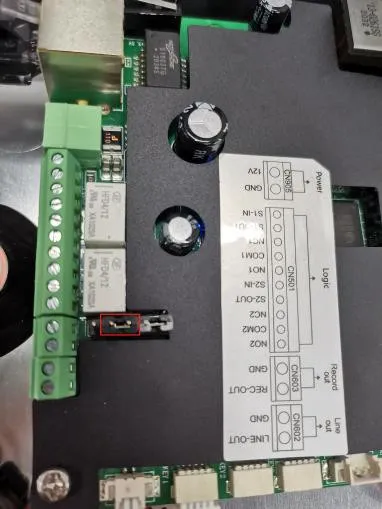

Figura 3 Diagrama de conexión del puente
② Cableado:
- Positivo de alimentación → Positivo del amplificador
- Negativo de alimentación → COM del dispositivo
- Negativo del amplificador → NC del dispositivo

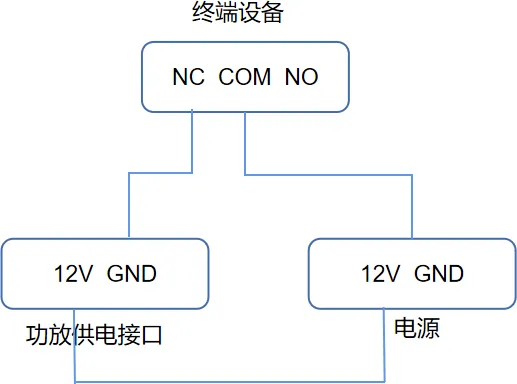

Figura 4 Diagrama de cableado del amplificador
③ Cableado de audio:
- Audio izquierdo del amplificador → Salida de audio + del dispositivo
- GND del amplificador → GND del dispositivo

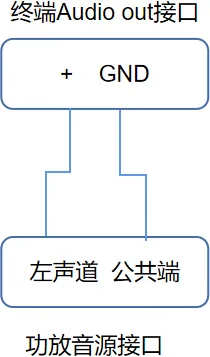

Figura 5 Cableado de entrada de audio
(3) Configuración del puerto de salida
① Vaya a Configuración de seguridad → Configuración del puerto de salida.
② Marque Puerto de salida 1 (o 2).
③ Marque Activar por estado de llamada y habilite Receptor de intercomunicación.

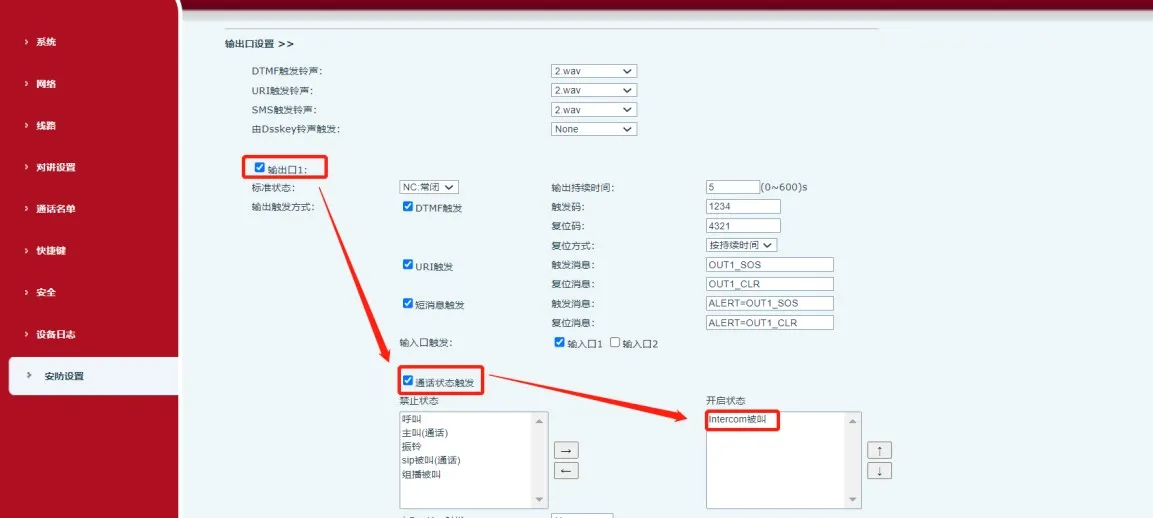

Figura 6 Configuración del puerto de salida
Cuando el dispositivo recibe un evento Receptor de intercomunicación, COM y NC se cierran, encendiendo el amplificador.
