Aprenda a conectar dispositivos de intercomunicación Becke a un amplificador externo o altavoz alimentado, con guía de cableado específica del modelo para unidades de paginación de la serie Bi12, SOS intercomunicadores y
En algunos entornos de aplicación, el altavoz integrado de un interfono puede no proporcionar suficiente volumen para el lugar. En estos casos, se puede agregar un amplificador externo o un altavoz amplificado. Debido a que los puntos de cableado varían según el modelo, esta guía explica cómo conectar diferentes dispositivos de interfono a un amplificador externo o altavoz amplificado.
Bi12, BHP-S0S16, BHP-S0S16V, BK-DAB-PA2, BK-DAB-PA2S, BK-DAB-PA3, BHP-SOS10, BHP-SOS10V, BHP-SOS10SD, BHP-SOS11V, BHP-SOS11V2
1. Un dispositivo interfono Becke (se utiliza BHP-S0S16V como ejemplo en este documento), un conmutador PoE o fuente de alimentación DC, y un altavoz amplificado. Conecte el dispositivo al conmutador.
2. Una PC para configuración y pruebas. Conecte la PC al mismo conmutador y asegúrese de que la PC y el dispositivo puedan comunicarse a través de la red.

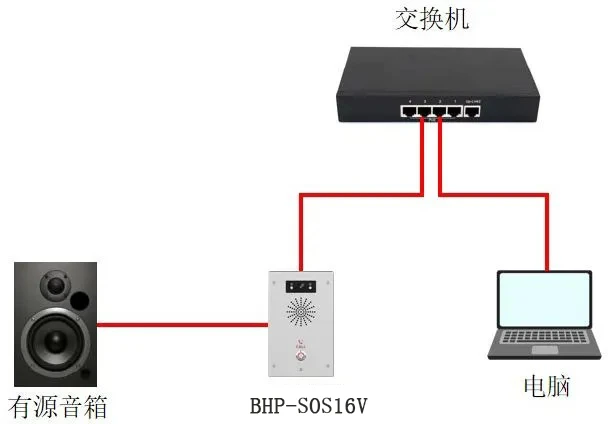

Conecte el BHP-S0S16V al conmutador y conecte la PC al mismo conmutador. Asegúrese de que la red entre la PC y el dispositivo sea accesible. Un ejemplo de conexión típico se muestra en la Figura 1.
Figura 1. Diagrama de conexión del dispositivo y la PC
Diferentes modelos de interfono utilizan diferentes puntos de cableado para altavoces amplificados externos. Las siguientes secciones explican el método de conexión para cada grupo de modelos.

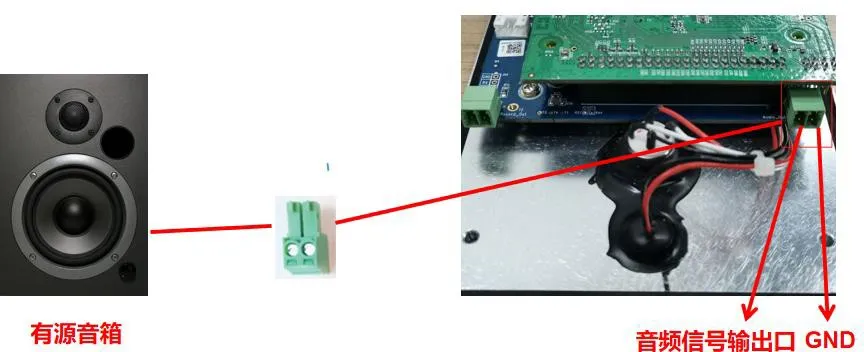

Para el Bi12, use la interfaz Audio_out para conectar un altavoz amplificado, como se muestra en la Figura 2. El terminal de la izquierda es la salida de señal de audio, que debe conectarse al cable de entrada de audio del altavoz amplificado a través del bloque de terminales. El terminal de la derecha es GND, que debe conectarse al terminal de tierra común del altavoz amplificado.
Figura 2. Conexión del Bi12 a un altavoz amplificado

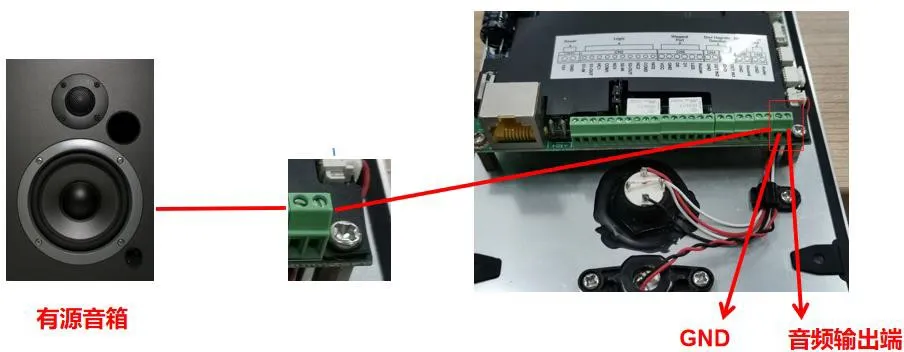

Para el BHP-S0S16V, use la interfaz Line out para conectar un altavoz amplificado, como se muestra en la Figura 3. El terminal de la derecha es la salida de audio y debe conectarse al cable de entrada de audio del altavoz amplificado. El terminal de la izquierda es GND y debe conectarse al terminal de tierra común del altavoz amplificado.
Figura 3. Referencia de cableado de altavoz amplificado para BHP-S0S16V

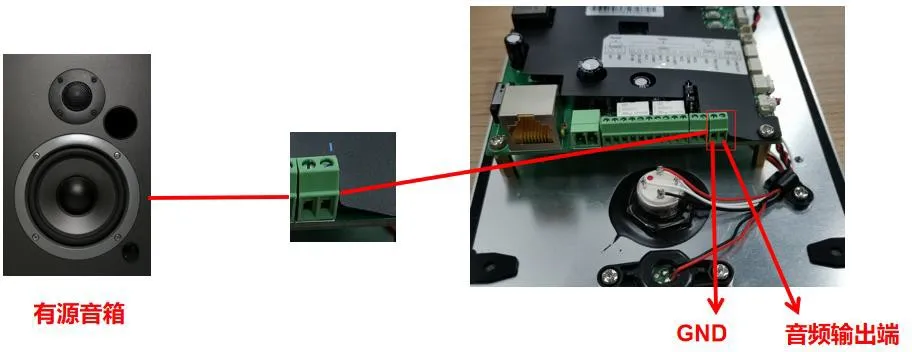

Se muestra una referencia de cableado adicional del BHP-S0S16V en la Figura 4.
Figura 4. Referencia de cableado adicional de altavoz amplificado para BHP-S0S16V

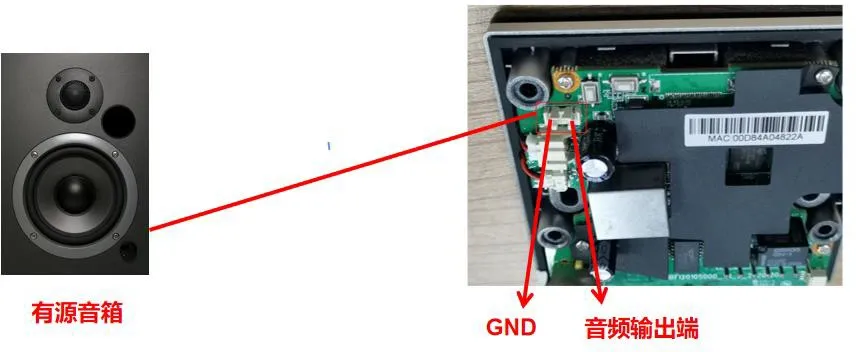

Para las series BHP-SOS10, BHP-SOS10V, BHP-SOS10SD, BHP-SOS11V y BHP-SOS11V2, la posición de cableado del altavoz amplificado se muestra en la Figura 5. Aquí se utiliza el i10SV como ejemplo. El terminal de la derecha es la salida de audio y debe conectarse al cable de entrada de audio del altavoz amplificado. El terminal de la izquierda es GND y debe conectarse al terminal de tierra común del altavoz amplificado. La Figura 6 también se puede utilizar como referencia de cableado en primer plano.
Figura 5. Conexión del i10SV a un altavoz amplificado

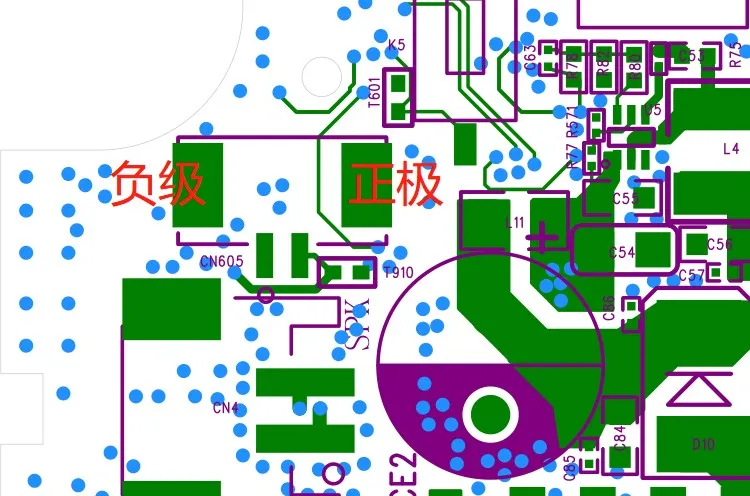

Figura 6. Vista en primer plano del puerto de salida de audio del BHP-SOS10V

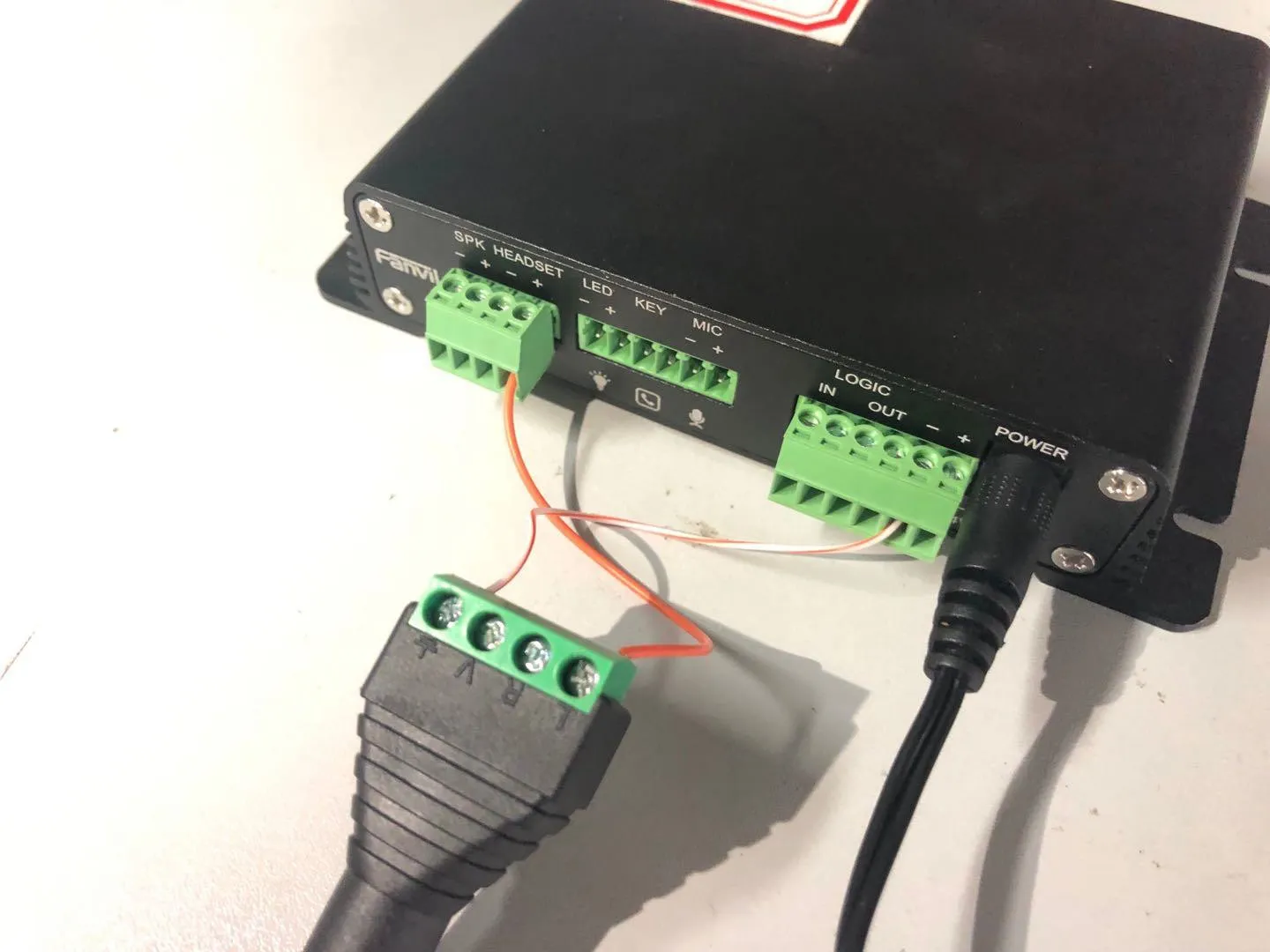

Para el BK-DAB-PA2, la posición de cableado para un altavoz amplificado se muestra en la Figura 7. La interfaz HEADSET se utiliza como salida de señal de audio del altavoz.
La salida HEADSET es diferencial. Si el dispositivo conectado usa una entrada diferencial, conecte HEADSET+, HEADSET- y la tierra de alimentación GND (POWER-). Si el dispositivo conectado usa una entrada de un solo extremo, conecte HEADSET+ y la tierra de alimentación GND (POWER-).
Figura 7. Conexión del BK-DAB-PA2 a un altavoz amplificado

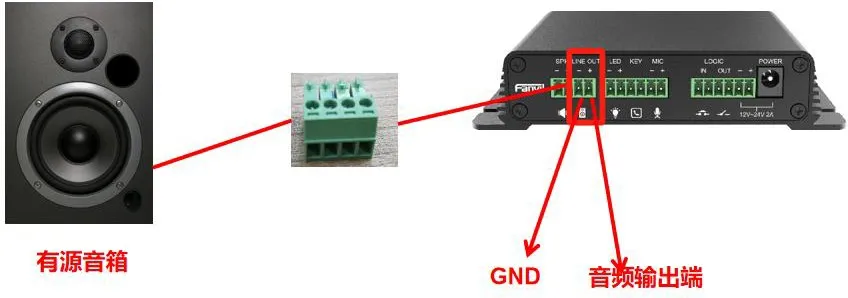

Para el BK-DAB-PA2S, use la interfaz Line out para conectar un altavoz amplificado, como se muestra en la Figura 8. El terminal de la derecha es la salida de señal de audio y debe conectarse al cable de entrada de audio del altavoz amplificado a través del bloque de terminales. El terminal de la izquierda es GND y debe conectarse al terminal de tierra común del altavoz amplificado.
Figura 8. Conexión del BK-DAB-PA2S a un altavoz amplificado

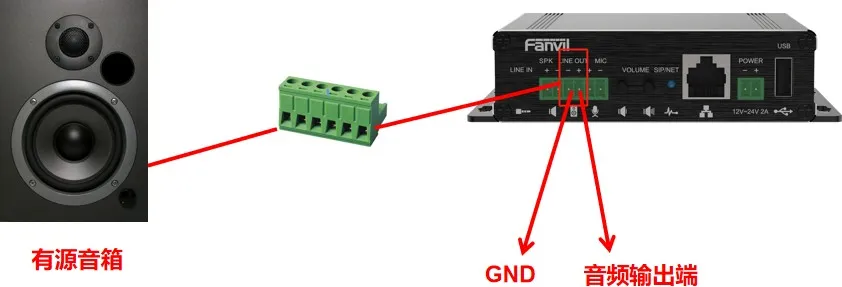

Para el BK-DAB-PA3, use la interfaz Line out para conectar un altavoz amplificado, como se muestra en la Figura 9. La salida de señal de audio debe conectarse al cable de entrada de audio del altavoz amplificado a través del bloque de terminales, y GND debe conectarse al terminal de tierra común del altavoz amplificado.
Figura 9. Conexión del BK-DAB-PA3 a un altavoz amplificado
