Aprenda a conectar una cámara a la puerta de enlace SIP BK-DAB-PA2S para videollamadas, incluidos los modos de conexión local y externa, la configuración de hardware, la autenticación y los pasos de configuración web.
La puerta de enlace SIP BK-DAB-PA2S puede funcionar con una cámara para admitir videollamadas y otras funciones de comunicación visual. Dependiendo del método de instalación, la cámara se puede conectar en modo local o en modo externo. Este artículo explica cómo completar la conexión de hardware y la configuración web para ambas opciones.
Puerta de enlace SIP BK-DAB-PA2S
① Una puerta de enlace SIP BK-DAB-PA2S, un conmutador PoE (o fuente de alimentación DC) y una cámara Hikvision. Conecte los dispositivos al mismo conmutador.
② Un PC de configuración conectado al mismo conmutador, asegurando la comunicación de red entre el PC y el dispositivo.
③ Un BK-DAB-PA2S-KIT conectado al terminal.

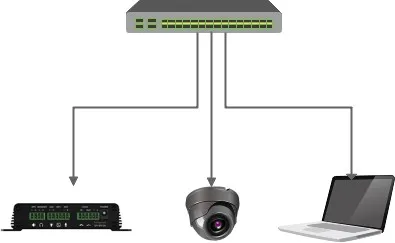

Conecte el dispositivo al conmutador y conecte el PC al mismo conmutador para que el PC y el dispositivo puedan comunicarse a través de la misma red. Ver Figura 1.
Figura 1
Conecte el BK-DAB-PA2S-KIT al dispositivo

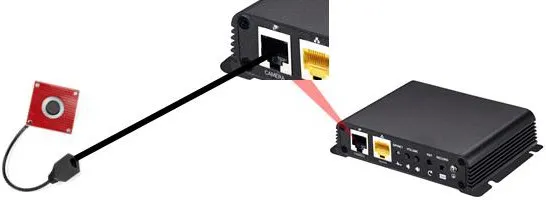

Use un cable Ethernet para conectar el BK-DAB-PA2S-KIT al puerto CAMERA de la puerta de enlace SIP PA2, como se muestra en la Figura 2.
Figura 2
Configure la cámara en modo local
① Después de obtener la dirección IP del dispositivo, inicie sesión en la interfaz web y vaya a Configuración de interfono - Configuración de video. Cambie el tipo de conexión de la cámara a Local. El dispositivo se reiniciará automáticamente.

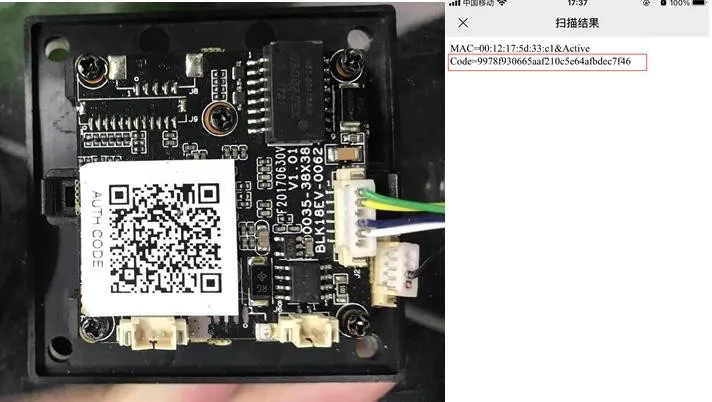

② Hay un código QR en la parte posterior de la puerta de enlace SIP BK-DAB-PA2S. Escanéelo con WeChat para obtener el código de autenticación, como se muestra en la Figura 3.

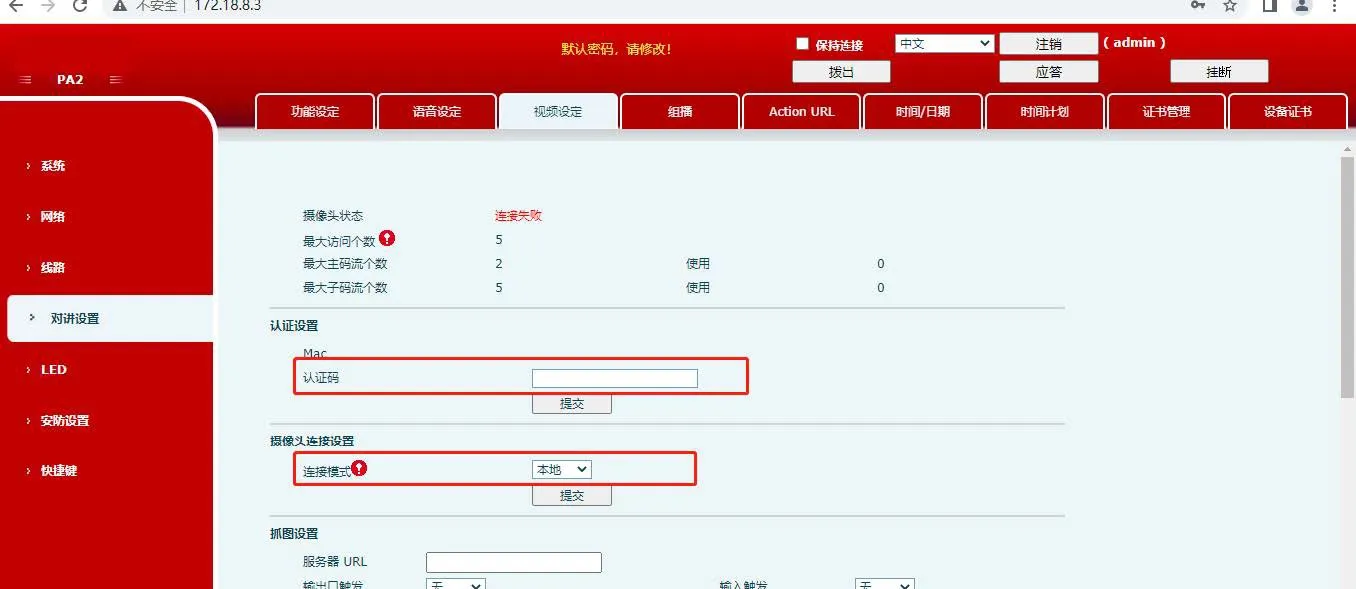

③ En la página Configuración de interfono - Configuración de video, ingrese el código de autenticación en Configuración de autenticación. Ver la Figura 4 para el ejemplo de configuración.
Figura 3
Figura 4
① Después de obtener la dirección IP del dispositivo, inicie sesión en la interfaz web y abra Configuración de interfono - Configuración de video. Cambie el tipo de conexión de la cámara a Externa. El dispositivo se reiniciará automáticamente.

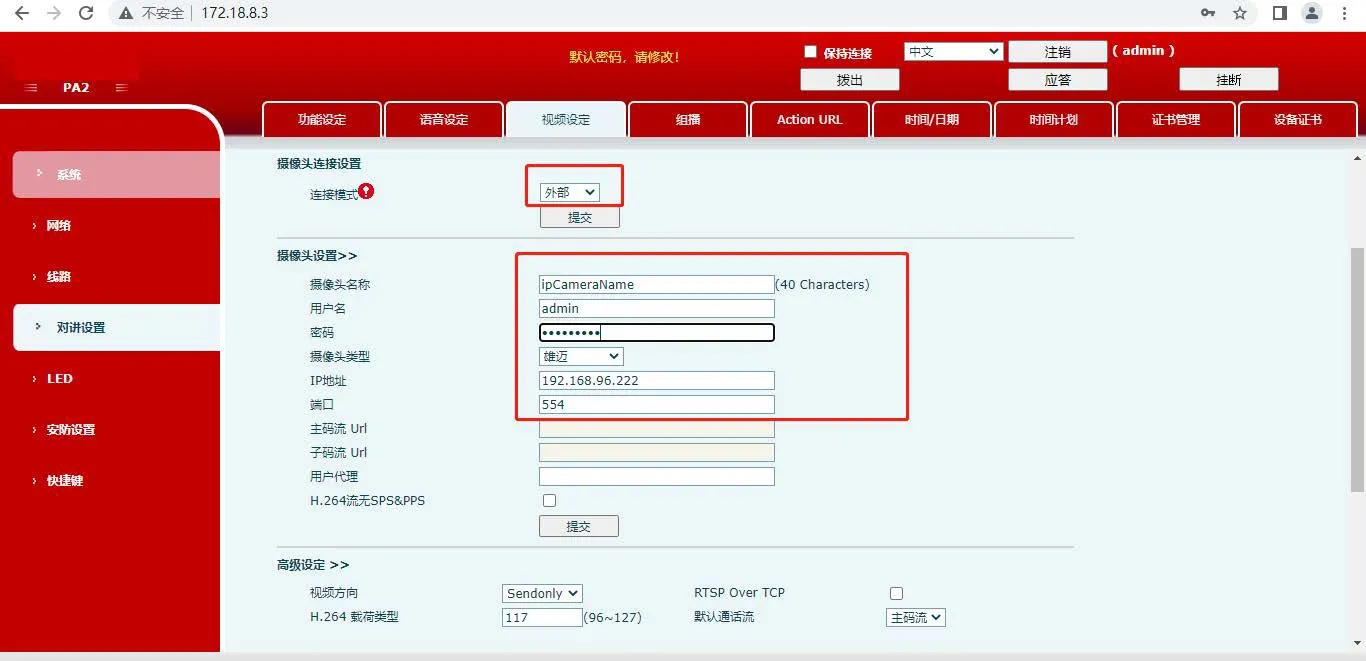

② Después del reinicio, regrese a Configuración de interfono - Configuración de video e ingrese los detalles de la cámara externa, incluida la dirección IP, nombre de usuario, contraseña, número de puerto y marca de la cámara.
El ejemplo de configuración se muestra en la Figura 5.
