Introducción

Visión general

La llamada punto a punto, también conocida como llamada IP o llamada directa IP, se refiere a la llamada directa entre dos dispositivos terminales sin equipos ni servidores de terceros. Es la forma más sencilla de lograr la comunicación de audio y vídeo con bajo costo y configuración sencilla, pero solo funciona en una red LAN y no puede cruzar diferentes redes.

Modelos aplicables

Teléfonos IP: BF600S, BX7A.
Dispositivos industriales: BHP-SOS16V, BHP-SOS10V, BHP-SOS10D.

Herramientas de preparación previa

① Un teléfono IP BX7A/BF600S, un intercomunicador BHP-SOS16V/BHP-SOS10V/BHP-SOS10D, un switch PoE (o fuente de alimentación DC). Conecte todos los dispositivos al switch.
② Un ordenador de depuración conectado al mismo switch para garantizar la conectividad de red entre el ordenador y los dispositivos.

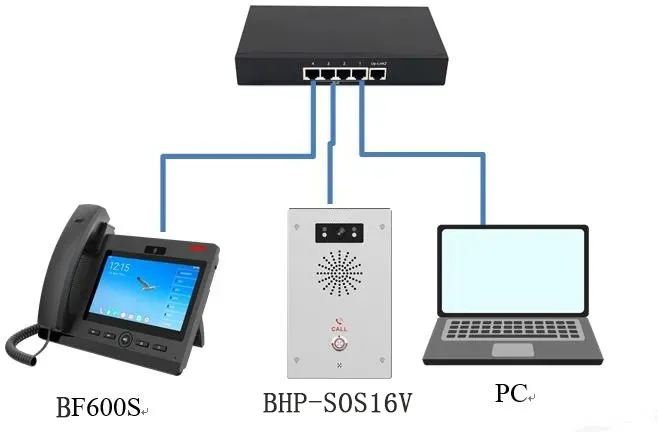

Diagrama de conexión de dispositivos y ordenador

Conecte el intercomunicador BHP-SOS16V/BHP-SOS10V/BHP-SOS10D y el teléfono IP BX7A/BF600S al switch, y conecte el ordenador al mismo switch para garantizar una comunicación de red normal. El diagrama de conexión se muestra a continuación.

Método de configuración punto a punto

Se pueden usar diferentes métodos para las llamadas punto a punto entre teléfonos IP e intercomunicadores en diferentes escenarios. En esta sección se detalla la configuración rápida para llamadas punto a punto.

Establecer dirección IP estática

Para las llamadas punto a punto, los dispositivos terminales deben configurarse con direcciones IP estáticas. A cada terminal de la red se le debe asignar una dirección IP diferente en la misma subred (misma dirección de red, diferentes direcciones de host). Los pasos de configuración detallados son los siguientes:

2.1.1 Consultar dirección IP

① Dispositivos de intercomunicación (BHP-SOS16V/BHP-SOS10V/BHP-SOS10D): DHCP está habilitado de forma predeterminada.

• Si la red admite DHCP: Mantenga presionada la tecla DSS durante aproximadamente 5 segundos en modo de espera. Después de escuchar el tono de aviso, presione la tecla DSS nuevamente, y el dispositivo anunciará la dirección IP actual.

• Si la red NO admite DHCP: Mantenga presionada la tecla DSS durante aproximadamente 5 segundos en modo de espera. Después de escuchar el tono de aviso, presiónela rápidamente 3 veces para cambiar el modo de red. El dispositivo anunciará la dirección IP después de un cambio exitoso.

② Dispositivos de teléfono IP:

• Si la red admite DHCP: Toque el botón Configuración en la pantalla del BX7A/BF600S en modo de espera. Vaya a Estado --- General --- Dirección IP para ver la IP actual.

• Si la red NO admite DHCP: Toque el botón Configuración en la pantalla. Vaya a Ethernet --- Modo de red --- seleccione IP estática para establecer una IP estática.

2.1.2 Configurar dirección IP estática

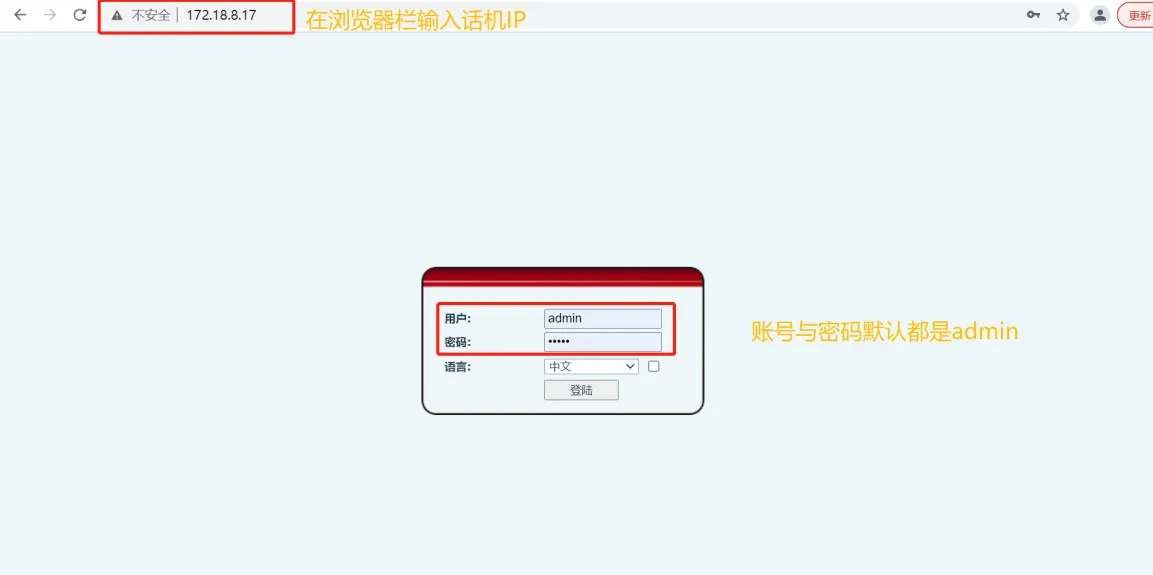

① Ingrese la IP del dispositivo obtenida en el navegador para iniciar sesión en la interfaz web del teléfono IP y el intercomunicador. El nombre de usuario y la contraseña predeterminados son admin. La interfaz de inicio de sesión se muestra en la Figura 2.

Figura 2 Interfaz de inicio de sesión del teléfono IP

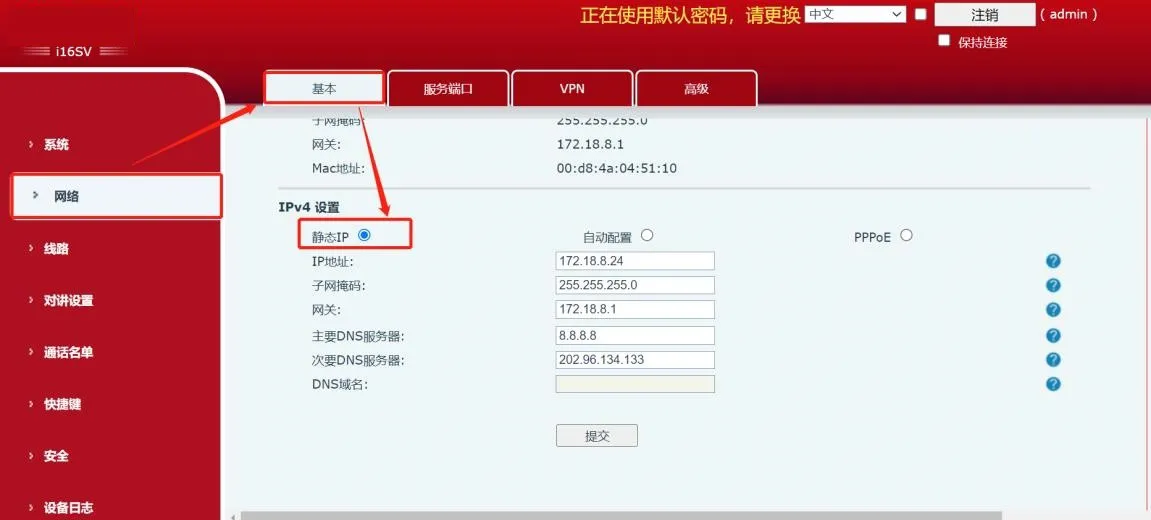

② Ingrese a la interfaz web del dispositivo, navegue hasta Red --- Básico --- Configuración IPv4, seleccione IP estática, y configure los parámetros de IP estática como se muestra en la Figura 3.

Figura 3 Configuración de dirección IP estática

Llamada del teléfono IP al intercomunicador

En modo punto a punto, el teléfono IP puede llamar al intercomunicador. La configuración rápida se detalla a continuación: ① Ingrese la IP del teléfono IP en el navegador e inicie sesión en la interfaz web (admin/admin por defecto).

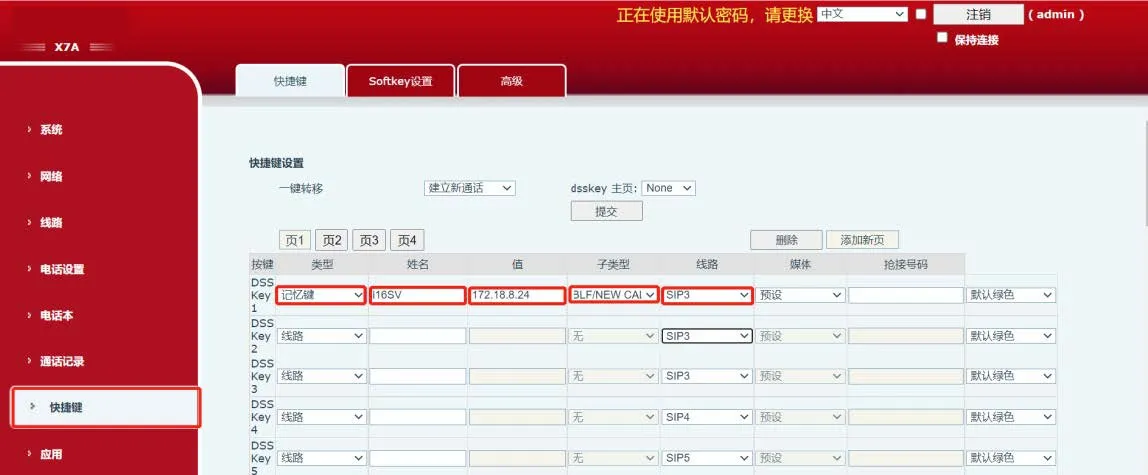

② Haga clic en el botón Accesos directos para ingresar a la página de configuración de accesos directos. Usamos el Acceso directo 1 como ejemplo, configure como se muestra en la Figura 4.

• Tipo: Tecla de memoria

• Nombre: Nombre personalizado (mostrado en la pantalla)

• Valor: Ingrese la dirección IP del intercomunicador (ej: 172.18.8.24)

• Subtipo: BLF/NUEVA LLAMADA

• Línea: SIP1

Figura 4 Configuración de acceso directo del teléfono IP

2.2.2 Notas

① Si el teléfono IP no puede llamar al intercomunicador, modifique la configuración del intercomunicador:

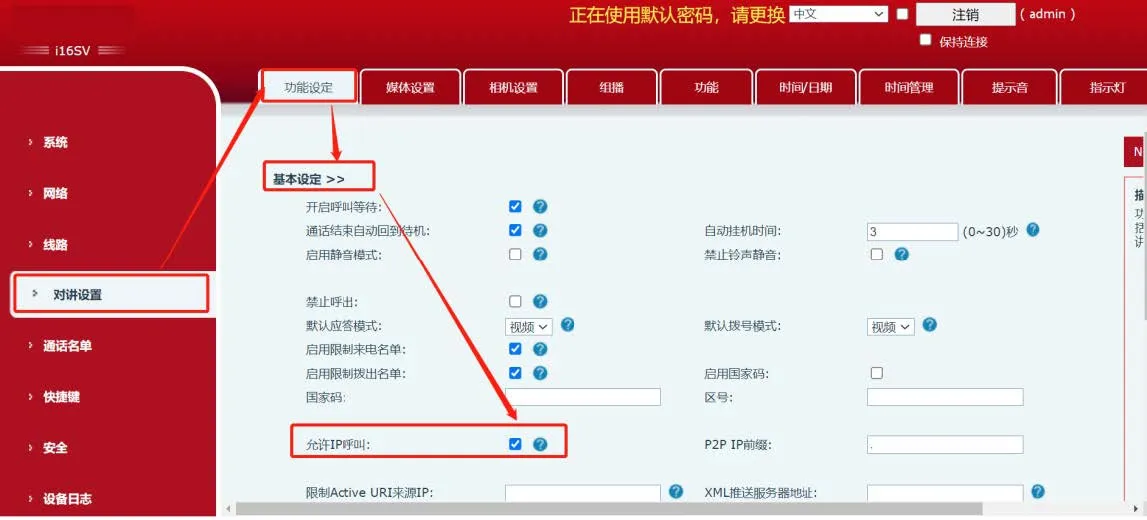

Inicie sesión en la interfaz web del intercomunicador, vaya a Configuración de intercomunicador -- Configuración de funciones -- Configuración básica, y marque Permitir llamada IP como se muestra en la Figura 5.

Figura 5 Configuración de permiso de llamada IP del intercomunicador

Llamada del intercomunicador al teléfono IP

En modo punto a punto, el intercomunicador puede llamar al teléfono IP. La configuración rápida se detalla a continuación:

2.3.1 Configuración rápida

① Ingrese la IP del intercomunicador en el navegador e inicie sesión en la interfaz web (admin/admin por defecto).

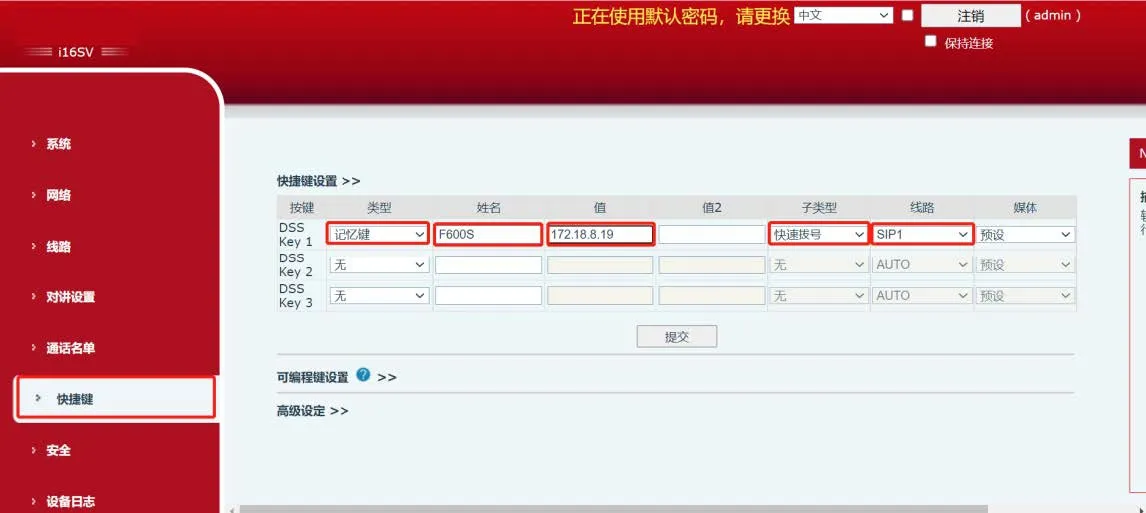

② Haga clic en el botón Accesos directos para ingresar a la página de configuración. Usamos el Acceso directo 1 como ejemplo, configure como se muestra en la Figura 6.

• Tipo: Tecla de memoria

• Nombre: Nombre personalizado

• Valor: Ingrese la dirección IP del teléfono IP (ej: 172.18.8.19)

• Subtipo: BLF/NUEVA LLAMADA

• Línea: SIP1

Figura 6 Configuración de acceso directo del intercomunicador

2.3.2 Notas

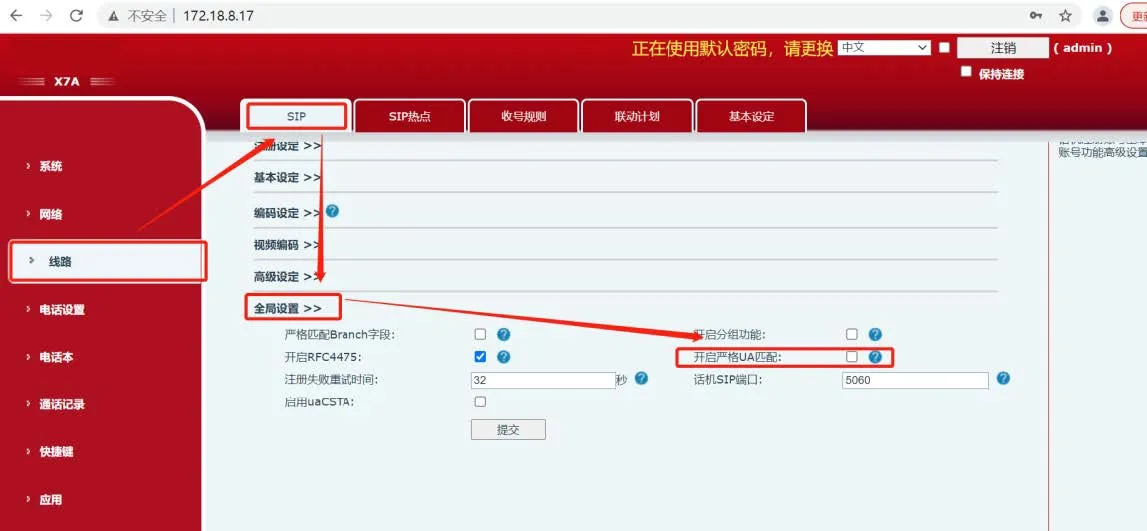

Si escucha un tono de ocupado cuando el intercomunicador llama al teléfono IP, siga estos pasos: ① Inicie sesión en la interfaz web del teléfono IP, vaya a Cuenta -- SIP -- Configuración global, y desmarque Habilitar coincidencia estricta de UA como se muestra en la Figura 7.

Figura 7 Desactivación de coincidencia estricta de UA en el teléfono IP

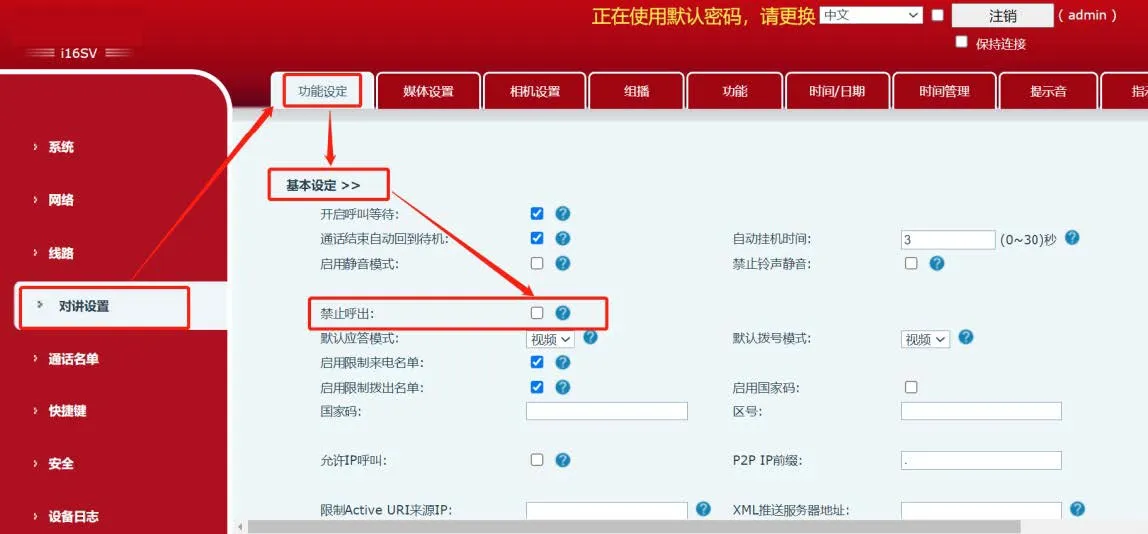

② Inicie sesión en la interfaz web del intercomunicador, vaya a Configuración de intercomunicador -- Configuración de funciones -- Configuración básica, y desmarque Deshabilitar llamadas salientes como se muestra en la Figura 8.

Figura 8 Desactivación de restricción de llamadas salientes en el intercomunicador

③ Después de completar la configuración anterior, el intercomunicador podrá llamar al teléfono IP correctamente.
