Aprenda a configurar la entrada y salida de contacto seco en intercomunicadores industriales, dispositivos de control de acceso y estaciones interiores para activar alarmas, control vinculado, activación DTMF y acciones

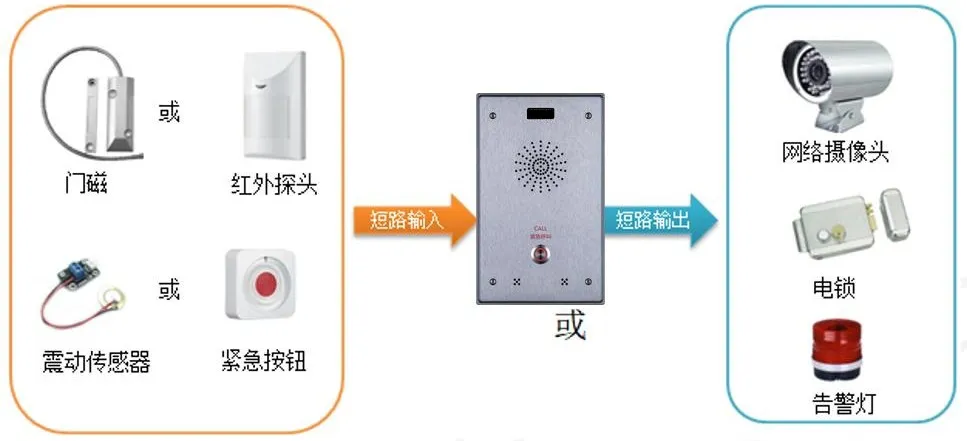

Nuestros interfonos industriales, dispositivos de control de acceso y estaciones internas admiten funciones de entrada y salida de contacto seco. Como se muestra a continuación, se pueden conectar dispositivos externos al sistema de intercomunicación para implementar señales de alarma y acciones de control relacionadas.
Esta guía es válida para todos nuestros productos de control de acceso, interfonos y estaciones internas.
① Un dispositivo (se usa el modelo i12 como ejemplo), además de un conmutador PoE o fuente de alimentación CC.
② Un dispositivo de alarma externo.

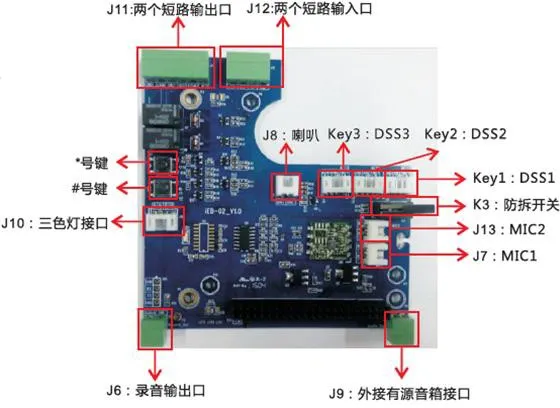

El modelo i12 cuenta con dos grupos de interfaces de entrada y salida de contacto seco, identificadas como J11 y J12 en el diagrama anterior. Los puertos de entrada se pueden conectar a contactos de puerta, detectores infrarrojos, sensores de vibración o botones de emergencia para activar acciones predefinidas. Los puertos de salida permiten conectar cerraduras eléctricas, luces de alarma o la entrada de alarma de una cámara para ejecutar acciones de respuesta vinculada.
Configure los ajustes de entrada o salida según los requisitos de la aplicación real.
Puertos de entrada de contacto seco:
Los puertos de entrada se conectan a contactos de puerta, sensores infrarrojos, detectores de vibración o botones de llamada de emergencia para activar acciones predefinidas.
1. Enviar alertas al servidor mediante mensajes
El usuario puede enviar un mensaje de tipo SMS desde cualquier teléfono compatible al dispositivo. El formato del mensaje es ALERT=[mensaje]. En la configuración predeterminada, por ejemplo, puede enviar ALERT=OUT1_SOS.
2. Acción de activación por entrada
Al conectar un dispositivo externo al puerto de entrada, el sistema detecta dos modos de activación:
Activación de nivel alto (activación por circuito abierto)
Activación de nivel bajo (activación por circuito cerrado)
Puertos de salida de contacto seco:
Los puertos de salida se pueden conectar a cerraduras eléctricas, luces de alarma o la entrada de alarma de una cámara para activar acciones predefinidas.
1. Activar salida mediante mensajes del servidor

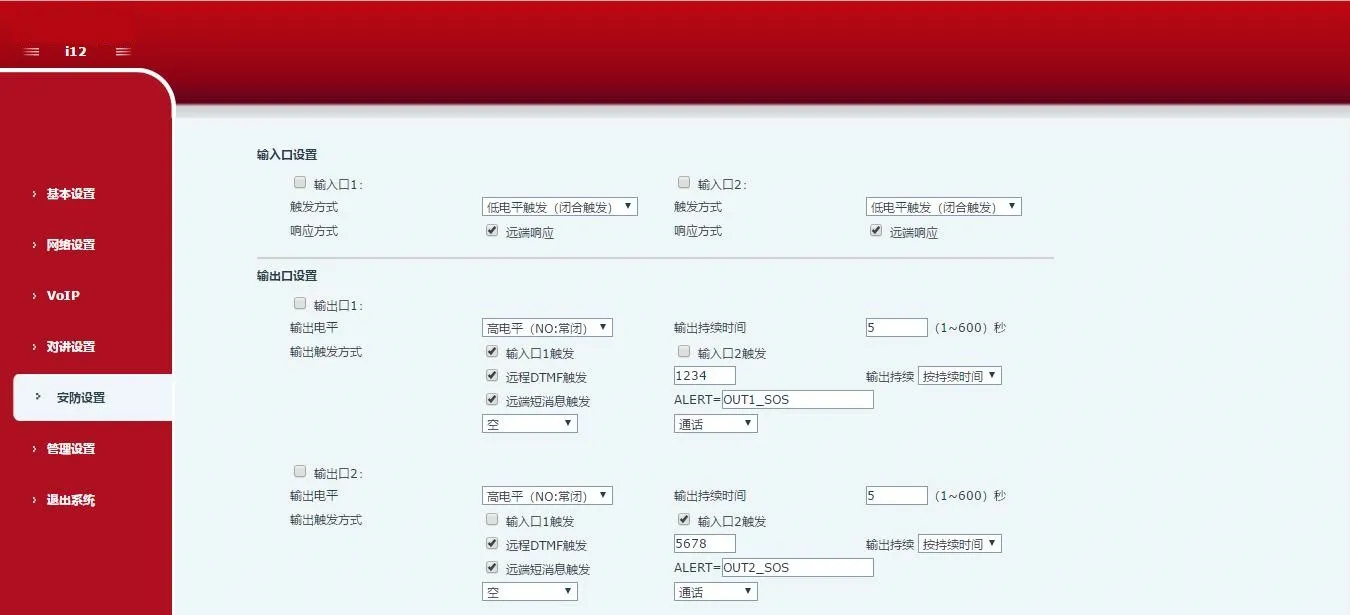

El dispositivo puede recibir mensajes de control de salida desde el servidor y activar el puerto de salida correspondiente. En la interfaz web, habilite la opción de activación remota por SMS. Cuando el dispositivo reciba un mensaje con el formato ALERT=[mensaje], se ejecutará la acción de salida configurada.
2. Vincular salida a un puerto de entrada
El puerto de salida se puede vincular a un puerto de entrada para que un evento de entrada active la salida de forma automática. En la interfaz web, habilite la opción de activación por entrada y asigne la entrada lógica necesaria.
3. Activar salida mediante comandos DTMF remotos

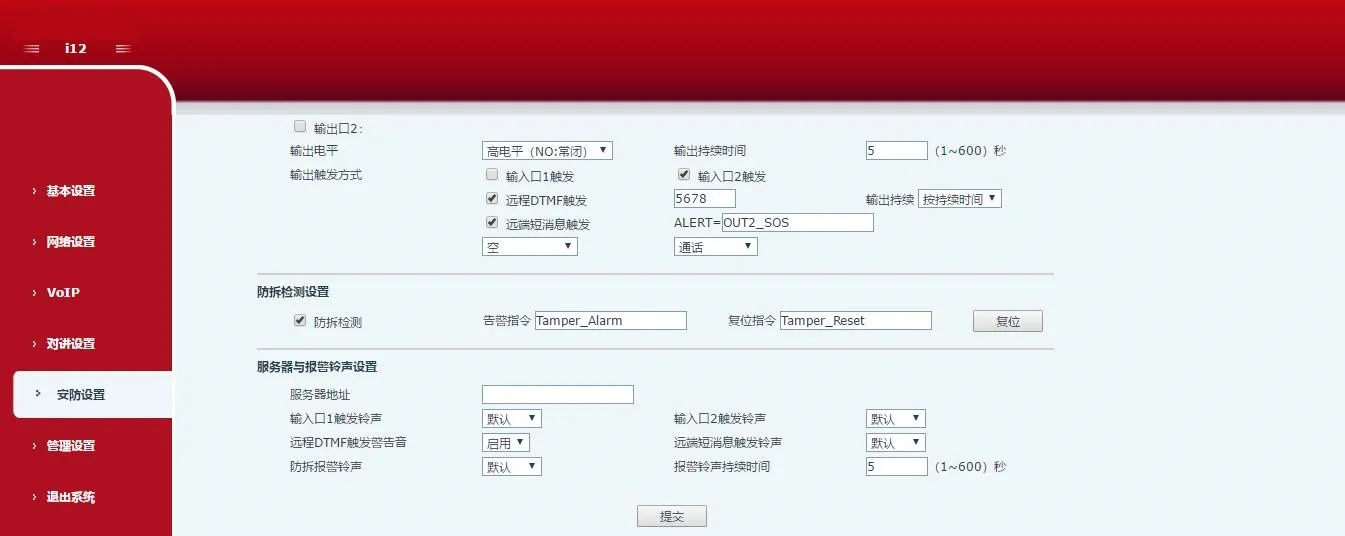

El dispositivo puede recibir códigos DTMF durante una llamada y, tras verificar el código, activar el puerto de salida. En la interfaz web, habilite la activación DTMF remota. En el ejemplo mostrado, el código de activación predeterminado es 1234. Durante una llamada entre el dispositivo y un teléfono, al introducir 1234 se modificará el estado del puerto de salida. Después de introducir el código DTMF, presione # para activar la salida de forma inmediata.
4. Vincular salida al estado de llamada
La acción de salida también se puede asociar al estado de la llamada. Tras seleccionar un estado específico, el dispositivo activa la alarma cuando comienza dicho estado de llamada y la detiene automáticamente al finalizarlo.
