Esta guía muestra dos métodos para comprobar la dirección IP de los dispositivos de la serie BHP-SOS10: transmisión de voz a través de clave DSS y herramienta de escaneo IP. Incluye preparación del dispositivo, conexión
Al usar el dispositivo, primero debe obtener la dirección IP del dispositivo. Puede consultar los métodos descritos en este documento para verificar la dirección IP del dispositivo.
BHP-SOS10 / BHP-SOS10V / BHP-SOS10D
① Un dispositivo BHP-SOS10/BHP-SOS10V/BHP-SOS10D, un switch PoE (o fuente de alimentación DC). Conecte el dispositivo al switch.
② Un ordenador de depuración conectado al mismo switch para garantizar la conectividad de red entre el ordenador y el dispositivo.

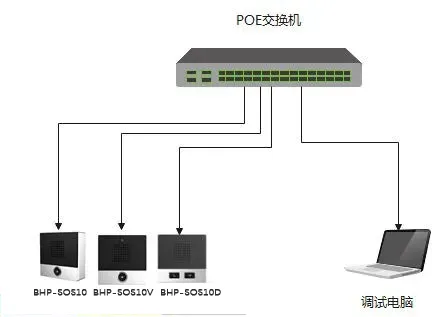

Conecte el BHP-SOS10/BHP-SOS10V/BHP-SOS10D al switch, y conecte el ordenador al mismo switch para garantizar la comunicación de red entre el ordenador y el dispositivo. El diagrama de conexión se muestra en la Figura 1.
Figura 1
Cuando la dirección IP del dispositivo se obtiene de forma dinámica o se olvida, puede consultarla mediante dos métodos: difusión por voz o herramienta de escaneo de IP. A continuación se presenta una introducción detallada a estos dos métodos.
El dispositivo puede difundir y consultar la dirección IP mediante la tecla DSS. Los pasos para consultar la dirección IP usando la difusión por voz son los siguientes:
① Conexión del dispositivo: Conecte el puerto WAN del BHP-SOS10/BHP-SOS10V/BHP-SOS10D al switch PoE según la Figura 1. Espere a que el dispositivo se inicie y entre en modo de espera (30 segundos después de encenderlo).
② Cuando el entorno de red puede obtener una IP de forma dinámica: Mantenga presionada la tecla que se muestra en la Figura 2 durante aproximadamente 5 segundos. Después de escuchar el tono de aviso, presione la tecla rápidamente una vez. El dispositivo difundirá automáticamente la dirección IP actual.
③ Cuando el entorno de red no puede obtener una IP de forma dinámica: Mantenga presionada la tecla que se muestra en la Figura 2 durante aproximadamente 5 segundos. Después de escuchar el tono de aviso, presione la tecla rápidamente tres veces. El dispositivo cambiará su modo de red. Una vez completado el cambio, el dispositivo difundirá automáticamente la dirección IP actual.
Figura 2
Además de la difusión por voz del propio dispositivo, también puede usar una herramienta de escaneo de IP para consultar la IP del dispositivo. A continuación se describe cómo usar la herramienta de escaneo de direcciones IP:
① Visite el sitio web oficial (fanvil.com), descargue la herramienta de escaneo de direcciones IP e instálela en su ordenador.

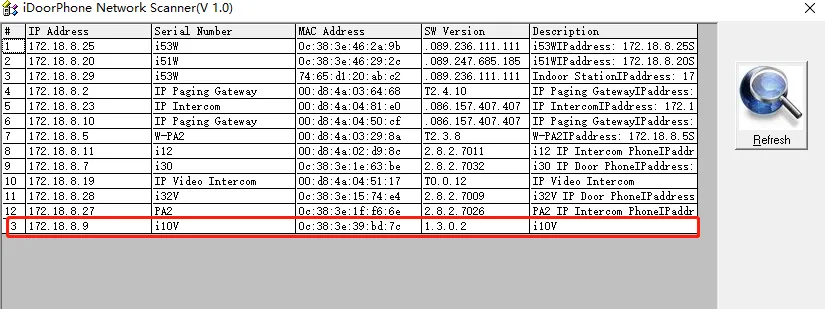

② Configure la dirección IP del ordenador en el mismo segmento de red que el dispositivo. Haga clic en Actualizar para detectar todos los dispositivos industriales en el mismo segmento de LAN y mostrar su modelo y dirección IP correspondientes, como se muestra en la Figura 3.
Figura 3
