La Zona 2 es una clasificación de área peligrosa utilizada para lugares donde es improbable que ocurra una atmósfera explosiva compuesta por gas, vapor o niebla inflamables en condiciones normales de operación y, si ocurre, existirá solo por un período corto. Es un área de riesgo de gas menor que la Zona 0 y la Zona 1, pero aún así requiere una selección controlada de equipos, prácticas de instalación correctas y un mantenimiento disciplinado.
En términos de ingeniería práctica, la Zona 2 es común alrededor de equipos de proceso, puntos de transferencia, salidas de ventilación, áreas de bombas, espacios de manejo de solventes, sistemas de combustible y otras ubicaciones donde no se espera una liberación como parte de la operación rutinaria, pero puede aparecer en condiciones anormales o poco frecuentes. Debido a que la probabilidad y duración de una atmósfera de gas explosivo son menores, el enfoque de protección es diferente al utilizado en zonas de mayor riesgo, sin embargo, permanece firmemente regulado por estándares internacionales y legislación local.
¿Qué es un Área Peligrosa de Zona 2?
Una Zona 2 peligrosa está definida para atmósferas de gas, vapor o niebla. No aplica para riesgos de polvo combustible, los cuales se clasifican por separado como Zonas 20, 21 y 22. La idea clave detrás de la Zona 2 es la frecuencia y duración. No se espera que el área contenga una atmósfera de gas explosiva durante las condiciones normales de operación, pero si ocurre una pérdida de contención, un incidente o un evento de proceso inusual, puede haber una mezcla inflamable presente por un tiempo corto.
Esta definición es importante porque la clasificación de áreas peligrosas no solo se trata de si existen materiales inflamables en un sitio. Se trata de con qué frecuencia pueden formar una atmósfera inflamable en el aire, cuánto tiempo puede permanecer esa atmósfera, y cómo se debe seleccionar el equipo para que no se convierta en una fuente de ignición. La Zona 2 representa, por lo tanto, un entorno controlado pero aún peligroso, no un área industrial de propósito general.
Cómo se diferencia la Zona 2 de la Zona 0 y la Zona 1
La Zona 0 es el nivel de riesgo de gas más alto, donde hay una atmósfera de gas explosiva presente de forma continua, por largos períodos o frecuentemente. La Zona 1 es un área donde es probable que ocurra una atmósfera de gas explosiva ocasionalmente en operación normal. La Zona 2 es la menos severa de las zonas de gas porque la atmósfera explosiva no es probable durante la operación normal y, si ocurre, solo dura brevemente.
Aunque la Zona 2 es la clasificación de zona de gas más baja, nunca debe tratarse como un área no peligrosa. El equipo aún necesita un nivel adecuado de protección contra explosiones, y las decisiones sobre envolventes, entradas de cable, conectores, clase de temperatura, grupo de gas e intervalos de inspección siguen siendo importantes. En muchos proyectos, ocurren errores cuando las personas asumen que una zona de baja probabilidad puede manejarse con hardware industrial ordinario. Esa no es la intención de las normas.
Cómo se Identifican las Áreas de Zona 2
La clasificación de Zona 2 se establece mediante una evaluación de área peligrosa, no por conjeturas o copiando otro sitio. Los ingenieros evalúan la sustancia inflamable, las fuentes de liberación, el grado de liberación, las condiciones de ventilación, la disposición del sitio, la congestión y la posible dispersión del gas o vapor. Este proceso determina si se puede formar una atmósfera peligrosa y qué tan grande debe ser la extensión clasificada.
En muchos casos, la Zona 2 aparece en la periferia de un área de mayor riesgo o alrededor de equipos donde una liberación es posible pero poco frecuente. Ejemplos típicos incluyen el área alrededor de bombas de transferencia de solventes, respiraderos de sistemas de almacenamiento, plataformas de carga, sistemas de mezcla de pintura, refugios de analizadores de gas, equipos auxiliares de GLP o GNL, paquetes de compresores y partes de sistemas de manejo de combustible. El límite exacto siempre depende del proceso y la ventilación, por lo que no hay una distancia fija universal que se aplique a cada instalación.
Normas que Rigen las Áreas Peligrosas de Zona 2
El diseño de la Zona 2 y la selección de equipos generalmente están determinados por una combinación de normas de clasificación de áreas peligrosas, normas de construcción de equipos, reglas de instalación, prácticas de inspección y directivas legales. El marco de referencia más ampliamente citado es la serie IEC 60079, a menudo adoptada directamente o a través de normas regionales. En Europa, la legislación ATEX añade obligaciones en el lugar de trabajo y de producto.
IEC 60079-10-1: Clasificación de áreas peligrosas de gas
La IEC 60079-10-1 es la norma central para clasificar lugares donde pueden estar presentes atmósferas explosivas de gas. Proporciona la base formal para identificar áreas de Zona 0, Zona 1 y Zona 2, y evaluar las características de liberación y ventilación. Cuando los ingenieros determinan que una ubicación es Zona 2, esta clasificación típicamente proviene de una evaluación alineada con esta norma o un equivalente regional derivado de ella.
IEC 60079-0: Requisitos generales para equipos Ex
La IEC 60079-0 establece los requisitos generales para equipos destinados a atmósferas explosivas. Cubre marcado, principios de construcción, fundamentos de prueba y reglas básicas que aplican a múltiples conceptos de protección. Cuando lee la placa de identificación de un producto para área peligrosa, muchas de las convenciones de marcado están vinculadas a este marco general.
IEC 60079-14 e IEC 60079-17: Instalación y mantenimiento
Elegir un dispositivo correctamente certificado es solo parte del cumplimiento. La IEC 60079-14 aborda la selección e instalación, mientras que la IEC 60079-17 aborda la inspección y el mantenimiento. Estas normas son especialmente importantes en proyectos de Zona 2 porque los prensaestopas, métodos de sellado, puesta a tierra, protección mecánica, integridad de la envolvente y rutinas de inspección pueden determinar si un dispositivo certificado permanece seguro en servicio.
Directivas ATEX en Europa
En el marco europeo, la Directiva 1999/92/EC aborda la protección de los trabajadores y la clasificación de lugares de trabajo peligrosos, mientras que la Directiva 2014/34/EU cubre equipos y sistemas de protección destinados a ser utilizados en atmósferas potencialmente explosivas. En la práctica, esto significa que los empleadores deben clasificar las áreas peligrosas y gestionar el riesgo en el lugar de trabajo, mientras que los fabricantes deben asegurar que los equipos puestos en el mercado sean adecuados para su entorno peligroso previsto.

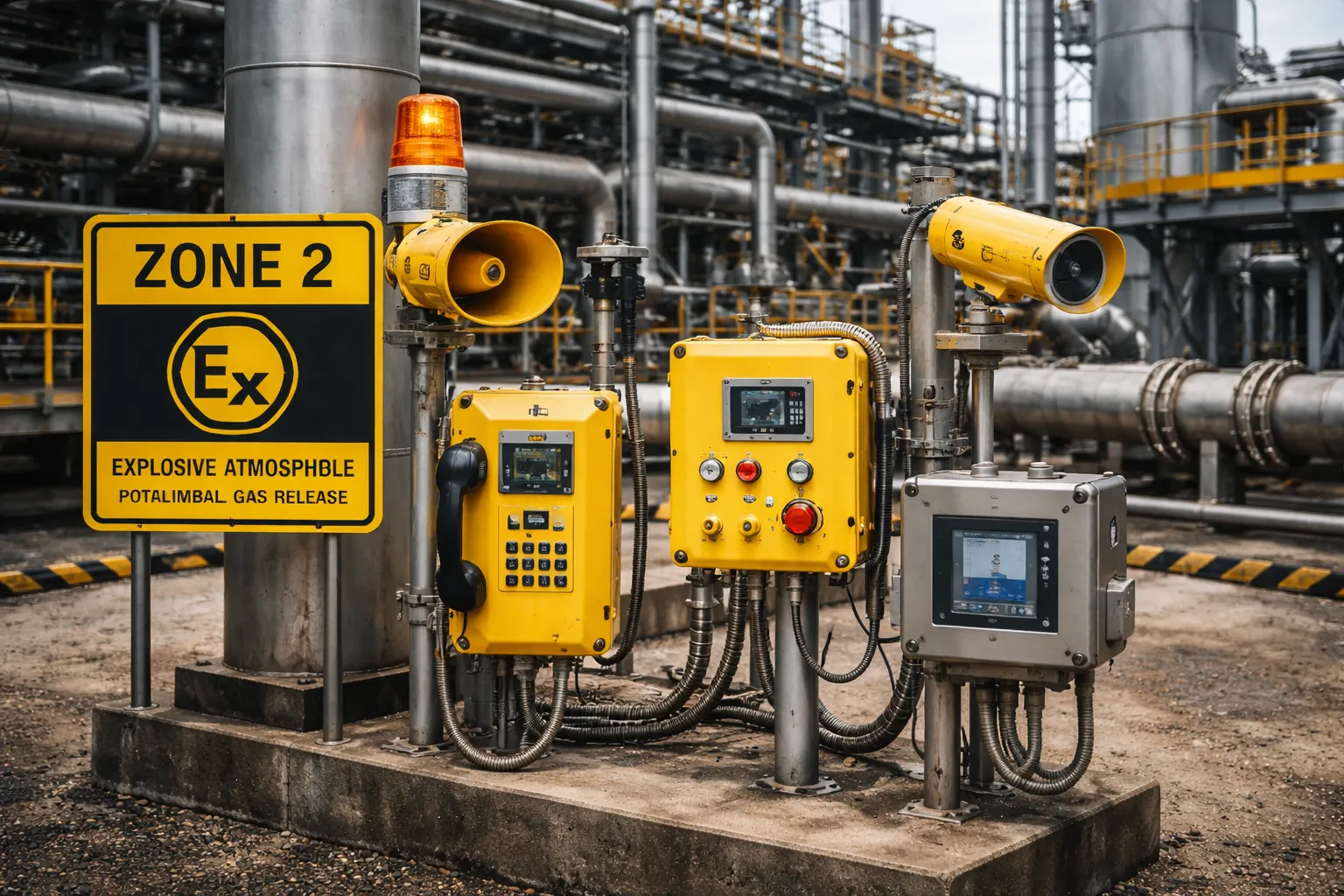

Calificaciones de Protección y Marcado para Equipos de Zona 2
Cuando las personas discuten sobre las calificaciones de protección para Zona 2, pueden estar refiriéndose a más de una cosa. En trabajos de áreas peligrosas, las calificaciones más importantes incluyen la categoría de equipo o EPL, el grupo de gas, la clase de temperatura y el concepto de protección específico utilizado por el dispositivo. En muchos proyectos, también se revisa el grado IP porque la resistencia de la envolvente al polvo y al agua afecta la fiabilidad y la seguridad a largo plazo, aunque el grado IP por sí solo no es protección contra explosiones.
Categoría de equipo y EPL
Bajo la práctica de marcado ATEX, los equipos destinados a áreas de gas Zona 2 se asocian comúnmente con el Grupo II Categoría 3G. En el marcado estilo IECEx, el nivel de protección de equipo correspondiente es generalmente Gc. Esto indica un nivel de protección destinado a lugares donde no es probable una atmósfera de gas explosiva en operación normal y, si ocurre, existe solo brevemente.
Los ingenieros deben recordar que el marcado debe coincidir con el peligro real. Por ejemplo, una ubicación Zona 2 que involucra hidrógeno puede requerir equipos adecuados para el grupo de gas IIC, mientras que un servicio de hidrocarburos menos exigente puede caer en IIA o IIB. La idoneidad de la zona no puede juzgarse solo por el número de zona.
Grupos de gas
Los grupos de gas ayudan a definir la facilidad con la que un gas puede encenderse y la gravedad que puede tener el riesgo de ignición. Para las industrias de superficie del Grupo II, los equipos a menudo se marcan como IIA, IIB o IIC. Generalmente, IIC representa la agrupación de gas más exigente de las tres. Un dispositivo marcado para IIC típicamente puede aplicarse también a servicios IIB y IIA, pero lo contrario no es cierto. Es por esto que la composición del gas debe verificarse al inicio del proceso de selección.
Clases de temperatura
La clase de temperatura limita la temperatura máxima de superficie que el equipo puede alcanzar. Las clases comunes van desde T1 hasta T6, con temperaturas máximas más bajas a medida que aumenta el número de clase. Igualar la clase de temperatura a la temperatura de ignición del gas o vapor es esencial. Si un dispositivo puede funcionar más caliente de lo que la atmósfera permite, puede convertirse en una fuente de ignición incluso si su diseño eléctrico es por lo demás adecuado.
Conceptos de protección comunes en Zona 2
Muchos dispositivos de Zona 2 utilizan conceptos de protección destinados a atmósferas peligrosas de baja probabilidad. Dependiendo del tipo de equipo y las normas aplicables, los marcados pueden incluir conceptos como seguridad aumentada, seguridad intrínseca para uso con EPL más bajo, u otros métodos orientados a Zona 2. En productos modernos, marcados como Ex ec o Ex ic son ejemplos comunes para aplicaciones apropiadas. Los equipos más antiguos o heredados pueden seguir llevando marcados de tipo Ex n, dependiendo de la base de certificación y el historial de servicio.
El punto importante es no confiar únicamente en la abreviatura. Siempre revise la cadena completa del marcado, el rango de temperatura ambiente, las restricciones de instalación y cualquier condición del certificado. Dos productos pueden ser descritos ambos como adecuados para Zona 2, pero diferir significativamente en el grupo de gas, la temperatura superficial, los requisitos de la envolvente o las condiciones de terminación del cable.
Grados IP e integridad de la envolvente
Los grados IP definidos por la IEC 60529 clasifican la protección de las envolventes contra la entrada de sólidos y agua. En proyectos de áreas peligrosas, a menudo se especifican grados como IP65, IP66 o IP67 para mejorar la durabilidad en entornos de lavado, exteriores, polvorientos o corrosivos. Sin embargo, el grado IP y la protección contra explosiones no son lo mismo. Una envolvente con alto IP es útil, pero por sí misma no hace que el equipo sea adecuado para Zona 2.
Esta distinción es especialmente importante en las revisiones de ingeniería. Un producto puede ser robusto y resistente a la intemperie pero totalmente inadecuado para la instalación en un área de gas peligrosa si carece de la certificación Ex y el marcado requeridos. Por el contrario, un equipo certificado para Zona 2 aún necesita un grado de envolvente que coincida con las condiciones ambientales del sitio.
Aplicaciones Típicas de las Áreas Peligrosas de Zona 2
Las áreas de Zona 2 son comunes en industrias que manejan gases, vapores o líquidos volátiles inflamables pero que no mantienen una atmósfera continuamente explosiva en el espacio clasificado. Las siguientes aplicaciones son ejemplos típicos, aunque la zonificación exacta siempre depende del diseño real del proceso y las condiciones de ventilación.
Instalaciones de petróleo y gas
En sitios de upstream, midstream y downstream, la Zona 2 a menudo aparece alrededor de skids, colectores, puntos de carga, estaciones de muestreo, conjuntos de válvulas, auxiliares de compresores y espacios de servicios públicos adyacentes a equipos de proceso. Estos son lugares donde no se espera una liberación de gas en condiciones normales, pero puede ocurrir brevemente debido a fugas, perturbaciones por mantenimiento u operación anormal.
Plantas químicas y petroquímicas
Las áreas de manejo de solventes, sistemas de mezcla, estaciones de llenado de tambores, zonas de soporte de reactores, áreas de bombas de transferencia y alrededores de descarga de venteo pueden clasificarse como Zona 2. La clasificación ayuda a definir motores, cajas de conexiones, dispositivos de señalización, teléfonos, cámaras, iluminación e interfaces de control adecuados.
Manejo y almacenamiento de combustible
Las granjas de tanques, sistemas de suministro de combustible, pórticos de carga, skids de dispensación y espacios cerrados cerca de equipos con líquidos volátiles a menudo incluyen regiones de Zona 2. La extensión depende del comportamiento de venteo, la volatilidad del producto, la disposición y la ventilación natural o forzada. Incluso donde la extensión peligrosa es limitada, el marcado correcto del dispositivo sigue siendo necesario.
Servicios industriales y salas de proceso especiales
Las salas de baterías con potencial de liberación de hidrógeno, refugios de analizadores de gas, sistemas de biogás, instalaciones de tratamiento de residuos y ciertas áreas de solventes en procesos farmacéuticos o alimenticios pueden incluir clasificación Zona 2. En estos entornos, los equipos de soporte como balizas de alarma, teléfonos de campo, terminales de intercomunicación, instrumentación y dispositivos de red pueden necesitar protección apropiada.
Cómo Seleccionar Equipos para Zona 2
Una buena selección de equipos comienza con el expediente de clasificación de áreas, los datos del gas y los requisitos ambientales del sitio. El objetivo no es simplemente encontrar una etiqueta que diga Zona 2, sino verificar que el equipo coincida con el peligro real y las condiciones de servicio del proyecto.
Confirme que el área está clasificada para gas, vapor o niebla en lugar de polvo combustible.
Verifique el grupo de gas requerido, como IIA, IIB o IIC.
Iguale la clase de temperatura a la temperatura de ignición de la sustancia peligrosa.
Verifique el EPL o categoría ATEX prevista, comúnmente Gc o II 3G para aplicaciones de Zona 2.
Revise los límites de temperatura ambiente, las condiciones del certificado y los requisitos de entrada de cable.
Elija un grado IP y un material de envolvente adecuados para lluvia, lavado, corrosión, polvo o exposición exterior.
Asegúrese de que las prácticas de instalación, inspección y mantenimiento sigan las normas Ex relevantes.

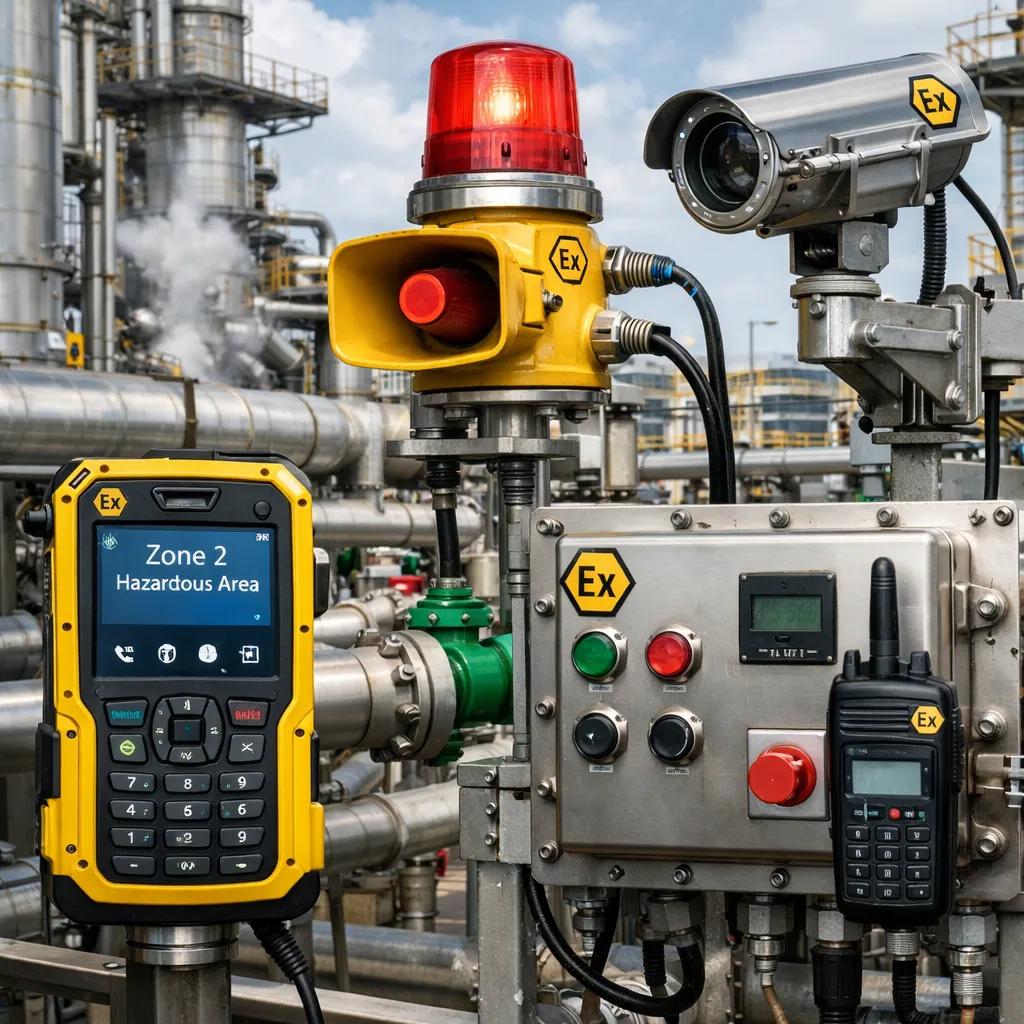

Para dispositivos de campo como teléfonos industriales, altavoces, unidades de señalización, cámaras de red y estaciones de operador, la durabilidad mecánica también importa. Los entornos marinos, costa afuera y químicos pueden necesitar carcasas resistentes a la corrosión, sellos estables y una gestión robusta de cables además de la certificación para áreas peligrosas. Aquí es donde a menudo ocurren errores en las especificaciones: el marcado Ex es correcto, pero el nivel de protección ambiental es demasiado bajo para el sitio real.
Malentendidos Comunes Sobre la Zona 2
Zona 2 no significa que sea seguro para equipos ordinarios. Sigue siendo un área peligrosa y requiere equipos certificados o debidamente aprobados adecuados.
IP66 no es un sustituto de la certificación Ex. IP aborda la protección de ingreso, no el control del riesgo de ignición.
Un certificado de Zona 2 no sirve para todos los servicios de gas. El grupo de gas y la clase de temperatura aún deben verificarse.
Los límites del área no son universales. El tamaño de una zona Zona 2 depende de las características de liberación, las condiciones del proceso y la ventilación.
La calidad de la instalación importa tanto como el marcado de la placa. Entradas de cable deficientes, sellos dañados o un mantenimiento incorrecto pueden socavar un diseño conforme.
FAQ
¿Es la Zona 2 lo mismo que la Zona 22?
No. La Zona 2 se utiliza para atmósferas de gas, vapor o niebla inflamables. La Zona 22 se utiliza para atmósferas de polvo combustible. Están regidas por enfoques de clasificación y marcados de equipos relacionados pero diferentes.
¿Se puede utilizar equipos industriales ordinarios en Zona 2?
No como regla general. La Zona 2 sigue siendo un área peligrosa. El equipo debe ser específicamente adecuado para ese entorno clasificado e instalado de acuerdo con las normas relevantes y las regulaciones locales.
¿Qué marcado se ve comúnmente en los equipos para Zona 2?
En muchas aplicaciones, los equipos para Zona 2 se asocian comúnmente con ATEX Grupo II Categoría 3G y IECEx EPL Gc, junto con el grupo de gas y la clase de temperatura apropiados. El marcado completo siempre debe verificarse en lugar de confiar en un solo elemento.
¿Un grado IP más alto significa una mejor protección contra explosiones?
No. Un grado IP más alto puede mejorar el sellado ambiental contra el polvo y el agua, pero no reemplaza el concepto de protección contra explosiones, la certificación, el grupo de gas o la clase de temperatura requeridos para áreas peligrosas.
¿Quién debe determinar si un área es Zona 2?
La clasificación debe ser determinada a través de una evaluación formal de áreas peligrosas por parte de profesionales competentes utilizando las normas aplicables, los datos del proceso y las condiciones específicas del sitio. Nunca debe basarse en suposiciones o copiarse sin revisión.
Conclusión
Las áreas peligrosas de Zona 2 son ubicaciones de riesgo de gas de baja probabilidad, pero aún así exigen una ingeniería disciplinada. La clasificación se aplica donde no es probable que haya atmósferas explosivas de gas en operación normal y, si ocurren, existen solo brevemente. Desde una perspectiva de proyecto, eso significa que las normas, el marcado, el grupo de gas, la clase de temperatura, el método de instalación y el nivel de protección ambiental deben estar alineados.
Cuando la Zona 2 se entiende correctamente, se vuelve más fácil seleccionar equipos prácticos y conformes para aplicaciones industriales reales, desde plantas de proceso y sistemas de combustible hasta salas de servicios y skids exteriores. El enfoque más seguro es siempre conectar el concepto a nivel de artículo con la evaluación real del sitio: clasificar el área correctamente, verificar el marcado cuidadosamente e instalar el equipo exactamente como lo requieren las normas Ex relevantes.
