El Protocolo de Tiempo de Precisión, comúnmente conocido como PTP, es una tecnología de sincronización horaria en red diseñada para alinear los relojes de los dispositivos con una exactitud muy alta. Se utiliza ampliamente en sistemas donde la sincronización de tiempo ordinaria no es lo bastante precisa, como redes de telecomunicaciones, subestaciones eléctricas, automatización industrial, operaciones financieras, radiodifusión, laboratorios de ensayo, centros de datos y entornos de control en tiempo real.

A diferencia de los métodos básicos de ajuste horario que solo mantienen los dispositivos alineados de forma aproximada, PTP está concebido para entornos donde los microsegundos, nanosegundos o las relaciones de temporización estrechamente controladas son determinantes. Ayuda a que distintos equipos acuerden una misma referencia horaria, reduciendo la deriva temporal y mejorando la coordinación entre sistemas distribuidos.

Por qué el Tiempo Exacto es Importante en las Redes Modernas

Muchos sistemas digitales dependen de la temporización. Una estación base de telecomunicaciones debe coordinar señales de radio. Un dispositivo de la red eléctrica debe registrar eventos con precisión. Un controlador de fábrica puede necesitar disparar acciones en una secuencia exacta. Un estudio de emisión puede requerir que las cámaras, los equipos de audio y los sistemas de producción permanezcan sincronizados.

Si los relojes se desfasan, los sistemas pueden aparentar funcionar al principio, pero los problemas surgen de forma sutil. Los registros pueden mostrar eventos en orden incorrecto, los sistemas de control responder con retraso, las mediciones de red volverse poco fiables y las aplicaciones distribuidas perder la coordinación.

PTP proporciona una forma de distribuir tiempo preciso a través de la red para que los equipos puedan operar bajo una referencia horaria común. Esto resulta especialmente valioso cuando los dispositivos están instalados en múltiples armarios, salas, edificios, subestaciones, fábricas o segmentos de red.

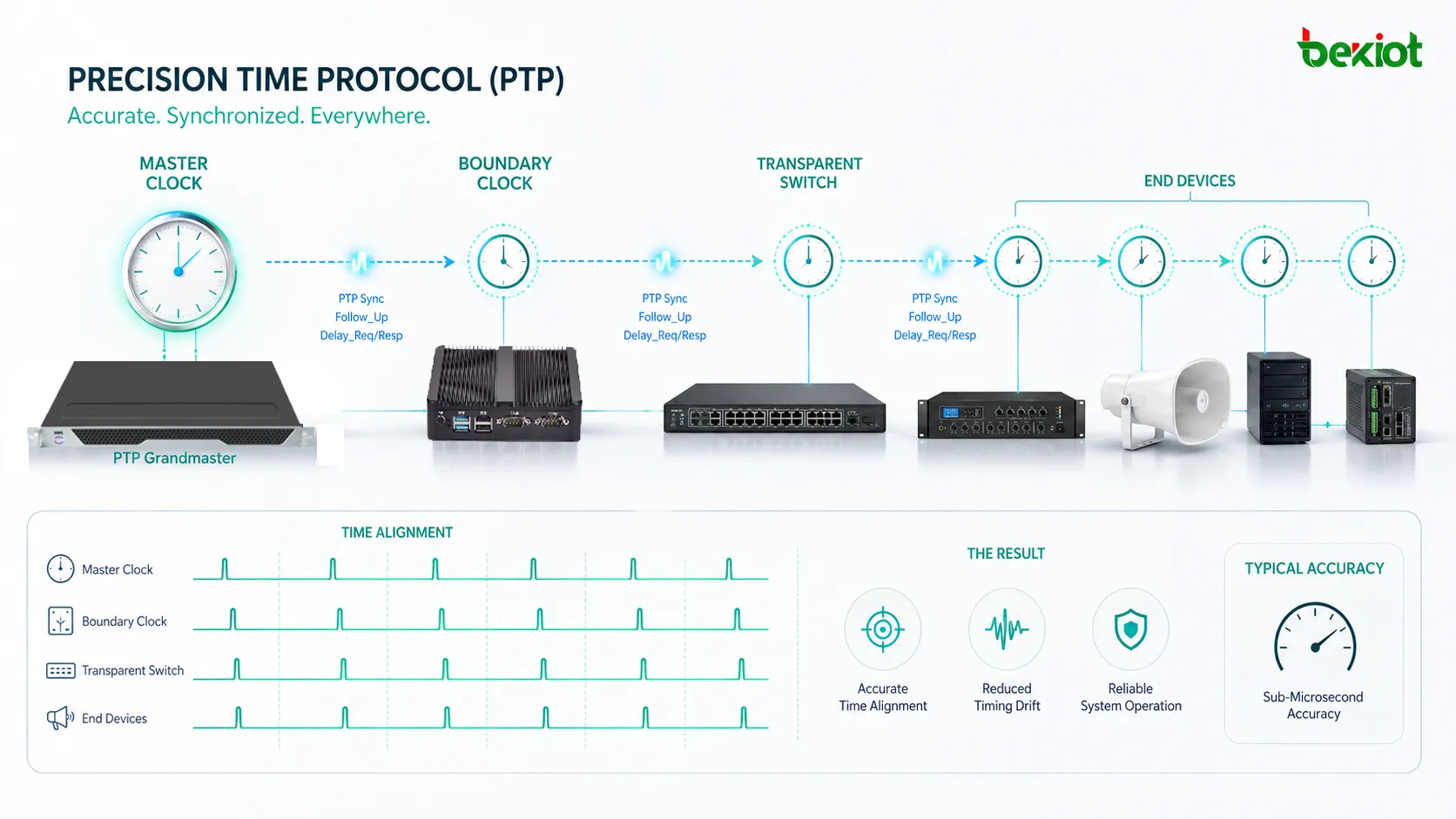

La Cadena de Sincronización

Reloj Gran Maestro

El reloj gran maestro es la fuente de tiempo principal en un sistema PTP. Proporciona el tiempo de referencia que siguen los demás dispositivos. Este reloj puede estar conectado a GNSS, un reloj atómico, una fuente de temporización de telecomunicaciones u otra referencia horaria de confianza.

Cuando hay varias fuentes de tiempo disponibles, la red puede usar reglas de selección para elegir el mejor maestro disponible. Esto ayuda al sistema a mantener una sincronización estable incluso si una fuente de tiempo falla o pierde fiabilidad.

Reloj Ordinario

Un reloj ordinario suele ser un dispositivo final que participa en la sincronización. Puede actuar como maestro en redes simples o como esclavo que sigue el tiempo proporcionado por el gran maestro.

Algunos ejemplos incluyen controladores industriales, dispositivos de medida, servidores, cámaras, equipos de telecomunicaciones, dispositivos de audio o relés de protección. Estos equipos ajustan sus relojes locales basándose en los mensajes de temporización recibidos de la red.

Reloj de Frontera

Un reloj de frontera se utiliza dentro de equipos de red como conmutadores o encaminadores. Recibe la temporización de un maestro aguas arriba y luego actúa como fuente de temporización para los dispositivos aguas abajo.

Esto mejora la escalabilidad y la precisión en redes grandes, porque cada segmento de red puede sincronizarse a través de un nodo local consciente del tiempo en lugar de depender únicamente de rutas de mensajes de extremo a extremo.

Reloj Transparente

Un reloj transparente no se convierte en el maestro para los dispositivos aguas abajo. En su lugar, mide el retardo que experimentan los mensajes de temporización al atravesar el conmutador o dispositivo de red, y después corrige la información de temporización en consecuencia.

Esto ayuda a reducir el error de temporización causado por el tiempo de residencia variable del conmutador. En redes de alta precisión, los relojes transparentes pueden mejorar significativamente la calidad de la sincronización.

Cómo los Mensajes de Temporización Crean Alineación

PTP funciona intercambiando mensajes de temporización entre relojes. Estos mensajes permiten a un dispositivo receptor estimar la diferencia de tiempo entre su reloj local y el reloj de referencia. El dispositivo puede entonces ajustar su tiempo o frecuencia para mantenerse alineado.

El proceso típicamente implica mensajes de sincronización, información de seguimiento, peticiones de retardo y respuestas de retardo. Al comparar las marcas de tiempo de los mensajes, el dispositivo receptor calcula tanto el desfase de reloj como el retardo de red.

En términos sencillos, el sistema plantea dos preguntas: ¿cuánto se aleja mi reloj del reloj maestro, y cuánto tardó el mensaje de temporización en viajar por la red? Una vez estimados estos valores, el dispositivo puede corregir su reloj local.

Roles de Reloj y Elementos de Red Importantes

Qué Hace Preciso al Protocolo

Marcado de Tiempo por Hardware

Una de las razones por las que PTP puede alcanzar alta precisión es el marcado de tiempo por hardware. En lugar de registrar la hora del mensaje solo en software, la interfaz de red o el hardware de temporización registra el instante en que los paquetes entran o salen del dispositivo.

Esto reduce la incertidumbre causada por la planificación del sistema operativo, las colas de software, los retardos de los controladores y el procesamiento de la aplicación. El marcado de tiempo por hardware es especialmente importante cuando se requiere sincronización a nivel de nanosegundos o submicrosegundos.

Medición del Retardo

El protocolo estima el retardo de red entre los dispositivos maestro y esclavo. Esto es relevante porque un mensaje de temporización no llega instantáneamente. Si el receptor ignora el retardo de ruta, puede corregir su reloj incorrectamente.

La medición del retardo funciona mejor cuando la ruta de red es estable y simétrica. Si la ruta cambia con frecuencia o los retardos de subida y bajada son muy diferentes, la precisión puede verse afectada.

Selección del Mejor Reloj Maestro

Las redes PTP pueden utilizar un proceso de selección para determinar qué reloj debe convertirse en el maestro. La decisión puede considerar la precisión del reloj, la prioridad, la clase, la estabilidad y otros valores de calidad de temporización.

Esto es útil cuando hay fuentes de tiempo redundantes disponibles. Si la fuente principal deja de estar disponible, la red puede cambiar a otro reloj adecuado en lugar de perder la sincronización por completo.

Conmutación Consciente del Tiempo

Los conmutadores Ethernet ordinarios pueden reenviar paquetes, pero pueden no manejar el tráfico de temporización con la precisión requerida por aplicaciones exigentes. Los conmutadores conscientes del tiempo con soporte de reloj de frontera o reloj transparente pueden reducir el error de temporización en toda la red.

Para despliegues grandes, la infraestructura de red es tan importante como el soporte de los puntos finales. Un reloj preciso en el origen no puede entregar la hora exacta si la ruta de red introduce una variación de retardo incontrolada.

La sincronización de alta precisión depende de toda la cadena de temporización: fuente de referencia, reloj maestro, conmutadores de red, método de marcado de tiempo, comportamiento del punto final y disciplina de configuración.

Beneficios para Sistemas Críticos

Mayor Exactitud de Eventos

Cuando los dispositivos comparten una base de tiempo precisa, los registros de eventos resultan más fáciles de comparar. Esto es importante para la resolución de problemas, el análisis de fallos, la revisión forense, los registros de automatización, los eventos de protección y la medición del rendimiento.

Las marcas de tiempo exactas ayudan a los equipos a entender el verdadero orden de los eventos. Sin tiempo sincronizado, los registros de diferentes dispositivos pueden crear confusión durante el análisis de incidentes.

Mejor Coordinación

Algunos sistemas necesitan acciones coordinadas entre múltiples dispositivos. PTP permite que el equipamiento distribuido opere según una referencia de tiempo compartida, lo que puede mejorar la precisión del control y el comportamiento del sistema.

Esto es útil en automatización industrial, coordinación radioeléctrica en telecomunicaciones, producción de audio/vídeo y protección de la red eléctrica, donde las relaciones de temporización afectan al rendimiento.

Deriva de Temporización Reducida

Todos los relojes derivan con el tiempo. La temperatura, la calidad del oscilador, el envejecimiento del hardware y las condiciones de alimentación pueden hacer que los relojes locales se alejen de la referencia. PTP corrige continuamente esta deriva intercambiando información de temporización.

La corrección periódica ayuda a que los dispositivos permanezcan alineados incluso cuando funcionan durante largos periodos sin ajuste manual.

Medición de Red Mejorada

La sincronización horaria precisa permite una mejor medición y monitorización de la red. La latencia, la temporización de paquetes, el rendimiento del servicio y los eventos del sistema pueden medirse con mayor precisión cuando los relojes están alineados.

Esto es valioso en telecomunicaciones, finanzas, centros de datos, laboratorios de ensayo y plataformas de servicio en tiempo real.

Soporte para Automatización y Control en Tiempo Real

En sistemas de automatización, la temporización precisa puede respaldar acciones programadas, movimiento coordinado, alineación de medidas y comunicación determinista. Los dispositivos pueden ejecutar operaciones basándose en un reloj compartido en lugar de depender únicamente de la temporización local.

Esto mejora la predictibilidad en entornos donde los errores de temporización pueden afectar a la calidad del proceso o a la seguridad.

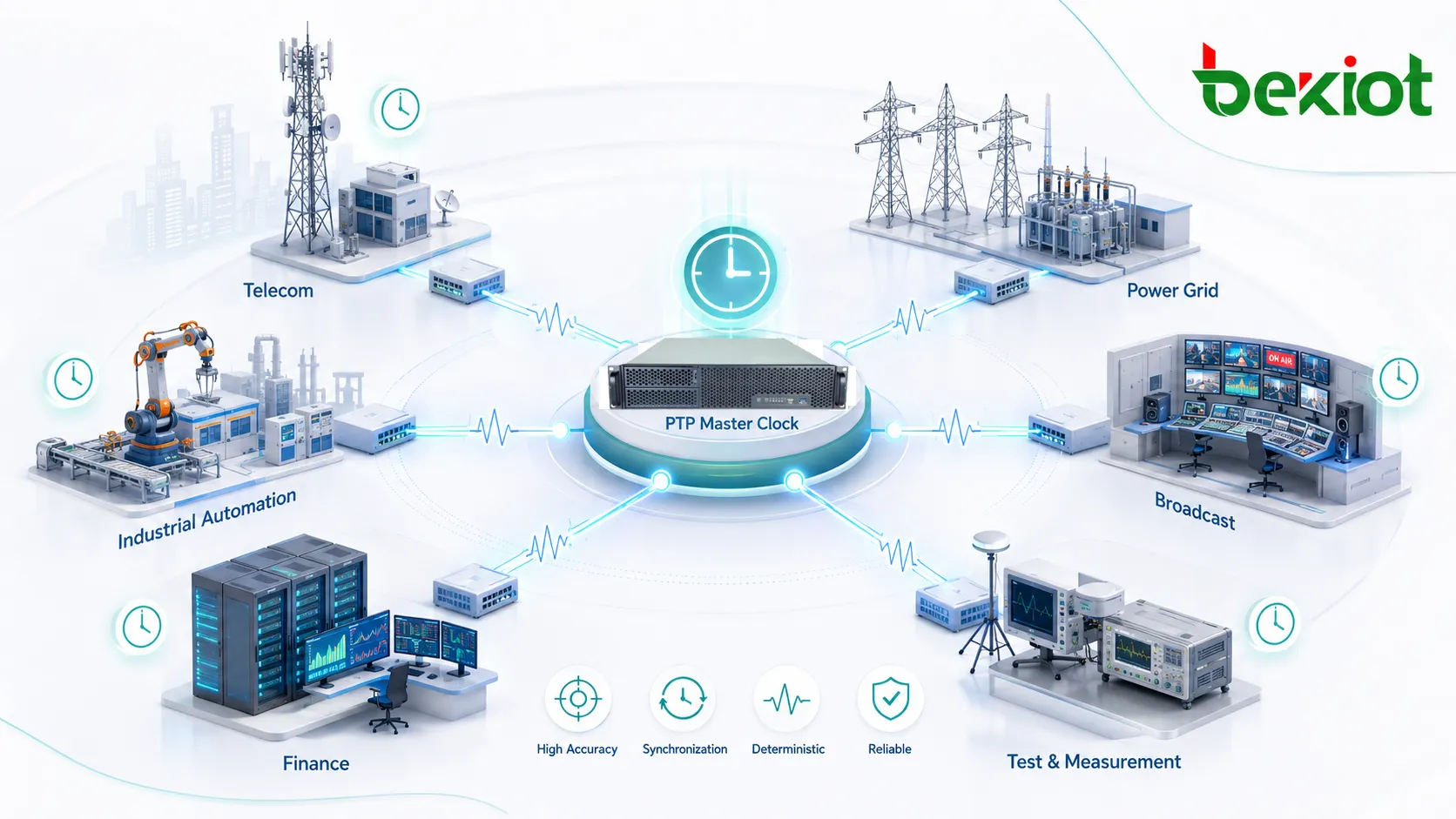

Dónde se Usa el Tiempo de Alta Precisión

Telecomunicaciones

Las redes de telecomunicaciones utilizan temporización precisa para estaciones base móviles, redes de transporte, sincronización de paquetes y alineación de frecuencia. El tiempo exacto ayuda a los sistemas de radio a coordinar las transmisiones y mantener la calidad del servicio.

A medida que las redes se vuelven más definidas por software y basadas en paquetes, la distribución de temporización sobre infraestructura Ethernet e IP cobra cada vez más importancia.

Sistemas Eléctricos y de Energía

Las subestaciones eléctricas y los sistemas de automatización de la red se apoyan en marcas de tiempo precisas para el registro de faltas, la coordinación de protecciones, la medición de sincrofasores y el análisis de eventos. Cuando ocurre una falta, los ingenieros necesitan saber exactamente cuándo la detectaron los distintos dispositivos.

El tiempo preciso mejora el análisis y ayuda a los equipos a comprender el comportamiento de la red entre equipos distribuidos.

Automatización Industrial

Las fábricas y plantas de proceso pueden emplear la sincronización horaria para el control de movimiento, los sistemas de medición, la coordinación de máquinas, el registro de datos y el control distribuido. La hora exacta ayuda a que los dispositivos coordinen acciones y alineen los datos de producción.

En entornos de automatización avanzada, la calidad de la temporización puede afectar directamente a la repetibilidad del proceso y al diagnóstico del sistema.

Radiodifusión y Medios Profesionales

Las instalaciones de radiodifusión usan temporización precisa para alinear audio, vídeo, cámaras, sistemas de producción y redes de medios. La sincronización ayuda a prevenir la deriva, los errores de sincronización labial y los problemas de temporización en la producción.

Los flujos de trabajo de medios basados en IP a menudo dependen de una temporización de red precisa porque los flujos de audio y vídeo pueden atravesar redes de paquetes en lugar de rutas de señal dedicadas tradicionales.

Operaciones Financieras

Los sistemas financieros utilizan marcas de tiempo exactas para la ordenación de transacciones, pistas de auditoría, medición de latencia, informes regulatorios y análisis de negociación. Incluso diferencias de tiempo muy pequeñas pueden importar en entornos de negociación de alta velocidad.

PTP ayuda a la infraestructura de negociación a mantener una base de tiempo más fiable entre servidores, dispositivos de red y sistemas de medición.

Centros de Datos y Laboratorios de Ensayo

Los centros de datos y laboratorios utilizan tiempo preciso para el registro distribuido, las pruebas de rendimiento, el análisis de paquetes, los sistemas de almacenamiento, la monitorización de seguridad y la medición científica. Las marcas de tiempo exactas facilitan la correlación de datos entre muchos dispositivos.

En entornos de prueba, la precisión de la temporización puede ser esencial para validar el comportamiento del equipo y comparar resultados entre instrumentos.

Consideraciones de Diseño de Red

Elegir el Perfil Adecuado

PTP puede configurarse mediante diferentes perfiles para distintos sectores y casos de uso. Una red de telecomunicaciones, una subestación eléctrica, un sistema de radiodifusión y una red de automatización industrial pueden no usar configuraciones idénticas.

El perfil define comportamientos importantes como los intervalos de mensajes, el mecanismo de retardo, el método de transporte, la selección de reloj y las expectativas de rendimiento. Elegir el perfil equivocado puede reducir la interoperabilidad.

Usar Infraestructura Consciente del Tiempo

Para una alta precisión, los conmutadores y encaminadores deben soportar funciones conscientes del tiempo. Los relojes de frontera y los relojes transparentes reducen el error introducido por los dispositivos de red.

Si se utilizan conmutadores ordinarios en un entorno exigente, la variación del retardo de paquetes puede reducir el rendimiento de la sincronización aunque los puntos finales soporten PTP.

Controlar la Carga de Red

Una congestión intensa puede afectar al tráfico de temporización. Aunque los mensajes PTP son pequeños, son sensibles a la variación del retardo. La calidad de servicio, la segmentación de red y una ingeniería de tráfico adecuada pueden ayudar a proteger los paquetes de temporización.

Las redes de temporización críticas deben evitar cambios de ruta innecesarios y comportamientos de difusión o multidifusión descontrolados.

Planificar la Redundancia

La sincronización horaria puede ser crítica para la misión. Si el reloj gran maestro falla, la red debe tener una estrategia de respaldo. Los relojes redundantes, la capacidad de retención (holdover), las múltiples fuentes de referencia y la conmutación por error supervisada pueden mejorar la resiliencia.

La redundancia debe probarse. Un reloj de respaldo solo es útil si los dispositivos pueden cambiar sin problemas, sin grandes saltos de tiempo ni pérdida de sincronización.

Monitorizar la Calidad del Tiempo

Los administradores deben monitorizar el estado del reloj, el desfase, el retardo de ruta, la identidad del gran maestro, el estado de enganche, la condición de retención y las alarmas de temporización. Sin monitorización, los problemas de sincronización pueden pasar desapercibidos hasta que las aplicaciones fallen o los registros se vuelvan inconsistentes.

La calidad del tiempo debe formar parte del monitoreo normal de salud del sistema, especialmente en entornos de telecomunicaciones, energía, radiodifusión, industriales y financieros.

Comparación con NTP

El Network Time Protocol, o NTP, se utiliza ampliamente para la sincronización horaria de propósito general en sistemas informáticos. Es adecuado para muchos servidores, ordenadores, aplicaciones y servicios de red ordinarios. Sin embargo, normalmente no proporciona la misma precisión que PTP en entornos correctamente diseñados con soporte de hardware.

PTP se utiliza cuando se requiere una temporización más estricta. Se beneficia del marcado de tiempo por hardware, equipos de red conscientes del tiempo y perfiles diseñados para sectores específicos. Esto lo hace más adecuado para aplicaciones de telecomunicaciones, automatización, energía, radiodifusión y medición.

La elección no siempre es excluyente. Muchas organizaciones usan NTP para los sistemas informáticos generales y PTP para los sistemas especializados que requieren mayor precisión.

Problemas Comunes y Solución de Problemas

Desfase de Reloj Grande

Un desfase grande significa que un dispositivo no está estrechamente alineado con el reloj de referencia. Las causas pueden incluir ajustes de perfil incorrectos, marcado de tiempo no soportado, retardo de red inestable, baja calidad del reloj o selección de maestro incorrecta.

Verifique si el punto final está enganchado al gran maestro previsto y si el marcado de tiempo por hardware está activo.

Cambios Frecuentes de Maestro

Si los dispositivos cambian frecuentemente de maestro, la red puede tener una selección de reloj inestable, prioridades mal configuradas, fuentes de referencia poco fiables o relojes gran maestro compitiendo.

Los valores de prioridad y calidad del reloj deben planificarse para que el maestro esperado se seleccione de forma consistente y los relojes de respaldo tomen el control solo cuando sea apropiado.

Retardo de Ruta Inestable

La variación del retardo de ruta puede reducir la precisión. Puede deberse a congestión de red, conmutadores no conscientes del tiempo, cambios de ruta, problemas de multidifusión o dispositivos de red sobrecargados.

El tráfico de temporización debe utilizar rutas estables y, cuando se requiera, conmutadores que soporten funciones de reloj de frontera o transparente.

Problemas de Interoperabilidad entre Dispositivos

Diferentes fabricantes y sectores pueden usar distintos perfiles, intervalos de mensajes, modos de transporte y configuraciones predeterminadas. Los dispositivos pueden no sincronizarse correctamente si su configuración no coincide.

Las pruebas de interoperabilidad deben realizarse antes del despliegue a gran escala, especialmente en entornos con múltiples proveedores.

Buenas Prácticas de Despliegue

Comience definiendo el requisito de precisión. No todos los sistemas necesitan sincronización a nivel de nanosegundos. La precisión requerida debe derivarse de la aplicación, no de un deseo genérico por el número más alto posible.

Elija fuentes de tiempo y relojes gran maestro adecuados. El reloj maestro debe tener una referencia fiable, un oscilador estable, un estado monitorizado y una estrategia de respaldo si la aplicación es crítica.

Utilice perfiles compatibles en todos los dispositivos. Mezclar configuraciones de perfil sin planificación puede crear fallos de sincronización o un comportamiento inconsistente.

Proteja el tráfico de temporización. Use conmutadores conscientes del tiempo, QoS, VLANs, enrutamiento estable y monitorización de red donde la aplicación requiera alta precisión.

Pruebe la conmutación por error y la retención. Desconecte la referencia principal en una prueba controlada y observe si el sistema permanece estable. Esto revela si el diseño de la temporización de respaldo funciona según lo previsto.

Un despliegue exitoso no se define solo por elegir un reloj preciso. Se define por mantener toda la cadena de temporización estable, monitorizada y alineada con los requisitos de la aplicación.

Mantenimiento y Operación a Largo Plazo

La sincronización horaria debe mantenerse como cualquier otro servicio de infraestructura crítico. Los administradores deben revisar los registros del reloj, las tendencias de desfase, el estado del gran maestro, las versiones de firmware, los cambios de red y el historial de alarmas.

Los cambios en la red pueden afectar al rendimiento de la temporización. Sustituir un conmutador, cambiar VLANs, añadir rutas de enrutamiento o modificar reglas de QoS puede alterar el comportamiento del retardo. La temporización debe volver a probarse después de cambios importantes en la red.

Los relojes de respaldo y las fuentes de retención también deben comprobarse periódicamente. Un sistema de respaldo que nunca se prueba puede fallar cuando se pierda la fuente primaria.

Preguntas Frecuentes

¿Puede PTP funcionar sobre Wi-Fi?

Técnicamente puede transportarse sobre redes inalámbricas en algunos entornos, pero el Wi-Fi suele introducir un retardo variable que dificulta la sincronización de alta precisión. El Ethernet cableado es preferible para los casos de uso que requieren precisión.

¿Todos los conmutadores necesitan soportar funciones de temporización?

No siempre, pero los conmutadores conscientes del tiempo cobran importancia cuando se requiere alta precisión a lo largo de múltiples saltos de red. Los conmutadores ordinarios pueden ser aceptables para aplicaciones menos exigentes.

¿Qué ocurre si el gran maestro pierde su referencia externa?

Un buen reloj puede entrar en modo de retención (holdover) y continuar proporcionando tiempo basándose en su oscilador interno. La calidad de la retención depende de la estabilidad del oscilador y del tiempo que la referencia externa esté indisponible.

¿Se pueden usar PTP y NTP juntos?

Sí. Muchos entornos usan PTP para sistemas de alta precisión y NTP para sistemas informáticos generales. Debe tenerse cuidado para que cada dispositivo siga la fuente de tiempo correcta según su función.

¿Por qué dos dispositivos muestran diferente precisión incluso en la misma red?

Las diferencias pueden deberse al soporte de marcado de tiempo, la calidad del oscilador, la configuración del perfil, la ruta de conmutación, el comportamiento del firmware, la carga de red o a si cada dispositivo está usando el mismo gran maestro y mecanismo de retardo.
