Power over Ethernet, normalmente abreviado como PoE, se refiere a la capacidad de transportar datos y energía eléctrica a través del mismo cable Ethernet. En términos prácticos, esto significa que un switch de red o un inyector puede alimentar un dispositivo periférico compatible sin necesidad de un adaptador de corriente local separado. El estándar específico que se analiza en este artículo es IEEE 802.3af, el primer estándar PoE ampliamente adoptado que estableció una forma común de suministrar energía de manera segura a través de cableado Ethernet de par trenzado.

Aunque estándares más recientes como 802.3at y 802.3bt admiten niveles de potencia más altos, 802.3af sigue siendo muy relevante. Todavía se utiliza ampliamente para teléfonos IP, puntos de acceso inalámbrico básicos, cámaras IP compactas, interfonos, lectores de tarjetas y muchos otros dispositivos en red que no requieren grandes presupuestos de energía. Para muchas implementaciones empresariales e industriales, 802.3af sigue siendo el equilibrio más práctico entre simplicidad, compatibilidad y costo de instalación.

¿Qué es IEEE 802.3af PoE?

La definición básica

IEEE 802.3af es la forma estandarizada original de PoE para redes Ethernet. Define cómo se detecta, negocia y entrega la energía eléctrica desde el equipo de fuente de alimentación (PSE, por sus siglas en inglés) a un dispositivo alimentado (PD, por sus siglas en inglés) a través de cableado Ethernet estándar. En el lenguaje cotidiano de implementación, el PSE suele ser un puerto de switch PoE o un inyector midspan, mientras que el PD es el dispositivo final como un teléfono IP, cámara o terminal inalámbrico.

El estándar resolvió un importante problema de implementación. Antes de la PoE estandarizada, muchos dispositivos de red necesitaban tanto un cable de datos como una toma de CA cercana. Con 802.3af, los instaladores podían colocar los dispositivos donde fueran más útiles, en lugar de solo donde hubiera enchufes disponibles. Ese cambio ayudó a acelerar la adopción de la telefonía IP, puntos de acceso inalámbrico montados en el techo y dispositivos de edificios basados en red.

Por qué 802.3af todavía importa

Es fácil suponer que el estándar PoE original se ha vuelto obsoleto, pero así no es como funcionan la mayoría de las redes reales. Un gran número de dispositivos periféricos todavía operan dentro del margen de potencia de 802.3af. Si un dispositivo solo necesita una potencia modesta, usar 802.3af puede simplificar la selección del switch, reducir la presión de planificación energética y mejorar la compatibilidad con versiones anteriores en entornos mixtos.

Es por eso que muchos proyectos empresariales, de transporte, industriales y comerciales todavía incluyen puntos finales 802.3af incluso cuando la red más amplia también admite PoE+ o superior. El estándar original sigue siendo parte del fundamento práctico de las redes periféricas modernas, especialmente para dispositivos que priorizan la comunicación estable sobre un alto consumo de energía.

Una implementación típica de 802.3af utiliza un solo cable Ethernet para transportar tanto la conectividad de red como la energía a un punto final compatible, como un teléfono IP.

¿Cómo funciona 802.3af PoE?

Equipo de fuente de alimentación y dispositivos alimentados

Cada implementación 802.3af comienza con dos roles. El primero es el equipo de fuente de alimentación (PSE). Este es el lado que proporciona energía, generalmente un switch Ethernet con capacidad PoE o un inyector independiente. El segundo es el dispositivo alimentado (PD), es decir, el punto final diseñado para aceptar energía a través de Ethernet. El estándar existe para que estos dos lados puedan reconocerse e interactuar de forma segura.

Ese paso de seguridad es importante. Un switch con capacidad PoE no envía energía a todos los puertos de cobre todo el tiempo. Primero comprueba si el dispositivo conectado está diseñado realmente para recibir PoE. Esto evita la entrega accidental de energía a equipos no PoE y facilita la gestión de implementaciones mixtas.

Detección, clasificación y suministro de energía

En términos simplificados, 802.3af funciona en etapas. Primero, el PSE realiza la detección para verificar que hay un dispositivo alimentado válido conectado. Luego puede realizar la clasificación para estimar las necesidades de energía del dispositivo. Después de eso, el puerto aplica la energía operativa y continúa monitoreando el enlace para poder mantener o retirar la energía según sea necesario.

Desde la perspectiva de la implementación, esta es una de las razones por las que PoE resulta tan práctico. Los instaladores pueden conectar un dispositivo compatible y dejar que la red se encargue del resto. El switch determina si el punto final es elegible para recibir energía, asigna un presupuesto adecuado y mantiene el dispositivo en línea sin necesidad de una instalación eléctrica separada en la ubicación del punto final.

Por qué 15,4 W no significa que el punto final reciba 15,4 W

Uno de los malentendidos más comunes sobre 802.3af es la cifra de potencia. El estándar se describe comúnmente como que suministra hasta 15,4 vatios, pero esa cifra se refiere a la potencia máxima disponible en el lado de la fuente. Debido a que parte de la energía se pierde en el cable, la potencia máxima garantizada disponible para el dispositivo alimentado es menor.

En la mayoría de los resúmenes técnicos, ese máximo utilizable en el lado del dispositivo se indica como 12,95 vatios. Esta diferencia es importante en la selección real del producto. Un dispositivo puede describirse como alimentado por PoE, pero si su consumo real en funcionamiento completo supera el límite de 802.3af en el lado del PD, puede necesitar 802.3at en su lugar. Por eso la planificación cuidadosa del presupuesto energético es importante incluso en instalaciones Ethernet aparentemente simples.

Características técnicas de 802.3af

Nivel de potencia y modelo de cableado

IEEE 802.3af se asocia comúnmente con hasta 15,4 vatios desde el PSE y hasta 12,95 vatios disponibles en el PD. En términos de implementación, eso lo hace adecuado para puntos finales de potencia moderada en lugar de dispositivos de alta carga. Fue diseñado en torno al cableado Ethernet de par trenzado estándar y se asoció ampliamente con entornos 10/100 y Gigabit Ethernet a medida que las redes evolucionaron.

En proyectos prácticos, esto significa que 802.3af generalmente funciona bien para terminales de voz, dispositivos de vídeo modestos, componentes de control de acceso, terminales de interfono compactos y puntos finales inalámbricos de bajo consumo. Cuando hay calentadores, mecánicas de paneo-inclinación-zoom, pantallas más grandes o radios más potentes involucrados, los planificadores suelen pasar a PoE+ o superior.

Compatibilidad y coexistencia con nuevas generaciones de PoE

Otra razón por la que 802.3af sigue siendo útil es la compatibilidad del ecosistema. Las redes PoE modernas a menudo contienen una mezcla de dispositivos de varias clases de potencia. Un switch más nuevo puede admitir 802.3af, 802.3at y 802.3bt en diferentes puertos o en la misma plataforma, mientras que muchos puntos finales aún consumen solo potencia de nivel 802.3af.

Esta continuidad hacia atrás ayuda a las organizaciones a actualizarse gradualmente. No necesitan reemplazar cada teléfono, interfono o cámara solo porque la capa de conmutación haya pasado a un estándar más nuevo. Mientras el PSE y el PD negocien correctamente, los dispositivos de baja potencia pueden seguir funcionando normalmente en un entorno de potencia mixta más amplio.

Relación con los inyectores PoE y midspans

No todas las implementaciones 802.3af comienzan con un switch PoE. En muchos escenarios de modernización, un sitio puede tener switches no PoE ya instalados. En ese caso, se puede insertar un inyector midspan entre el switch y el punto final para agregar energía conservando la ruta de datos Ethernet. Esto suele ser útil cuando solo un puñado de dispositivos periféricos necesitan PoE.

Esto hace que 802.3af sea especialmente amigable para actualizaciones por fases. Una organización puede comenzar con unos pocos teléfonos IP o puntos de acceso inyectados, y luego pasar a una conmutación PoE integrada a medida que crece el número de puntos finales alimentados. El estándar admite ambos enfoques sin cambiar la lógica del punto final.

Usos principales de 802.3af PoE

Teléfonos IP y terminales de comunicación

Uno de los usos clásicos de 802.3af es la telefonía IP. Los teléfonos IP se benefician enormemente del despliegue con un solo cable porque necesitan acceso a la red y energía operativa confiable. PoE simplifica las instalaciones de escritorio, ayuda a mantener los tendidos de cable más limpios y permite que la energía esté respaldada por sistemas UPS centralizados a través de la capa de conmutación, en lugar de adaptadores locales en cada escritorio.

Esta es una de las razones por las que PoE se asoció estrechamente con la telefonía empresarial en primer lugar. Incluso hoy en día, muchos teléfonos de escritorio, de pared, interfonos SIP y terminales de megafonía compactos se ajustan cómodamente al margen de potencia de 802.3af.

Puntos de acceso inalámbrico e infraestructura de red ligera

Los puntos de acceso inalámbrico son otra aplicación común de 802.3af, especialmente en las primeras generaciones de Wi-Fi o en implementaciones interiores de baja potencia. La colocación en el techo se vuelve mucho más fácil cuando no se requiere una toma de CA dedicada. Un solo tendido de cableado estructurado puede proporcionar tanto el enlace ascendente como la energía operativa.

No todos los puntos de acceso modernos pueden mantenerse dentro de los límites de potencia de 802.3af, pero muchos modelos más pequeños o con funciones limitadas aún pueden hacerlo. Eso hace que el estándar sea útil en oficinas, escuelas, áreas comerciales, espacios temporales y entornos de sucursales donde se acepta un rendimiento moderado y la simplicidad de instalación es importante.

Cámaras IP, interfonos y puntos finales de control de acceso

802.3af también se utiliza ampliamente para sistemas de seguridad e instalaciones. Las cámaras IP fijas, los interfonos de video o audio compactos, las estaciones de puerta, los lectores de tarjetas y algunas pasarelas de alarma o sensor a menudo usan PoE porque se instalan en ubicaciones periféricas de la red donde la energía local puede ser inconveniente o costosa de proporcionar.

En estos escenarios, el suministro de energía centralizado tiene una segunda ventaja: el mantenimiento se vuelve más fácil. Cuando los puntos finales se alimentan a través de switches gestionados, los administradores pueden monitorear los estados de energía de los puertos, planificar los presupuestos de energía con mayor claridad y, en algunos entornos, reiniciar remotamente los dispositivos problemáticos sin enviar a alguien al sitio.

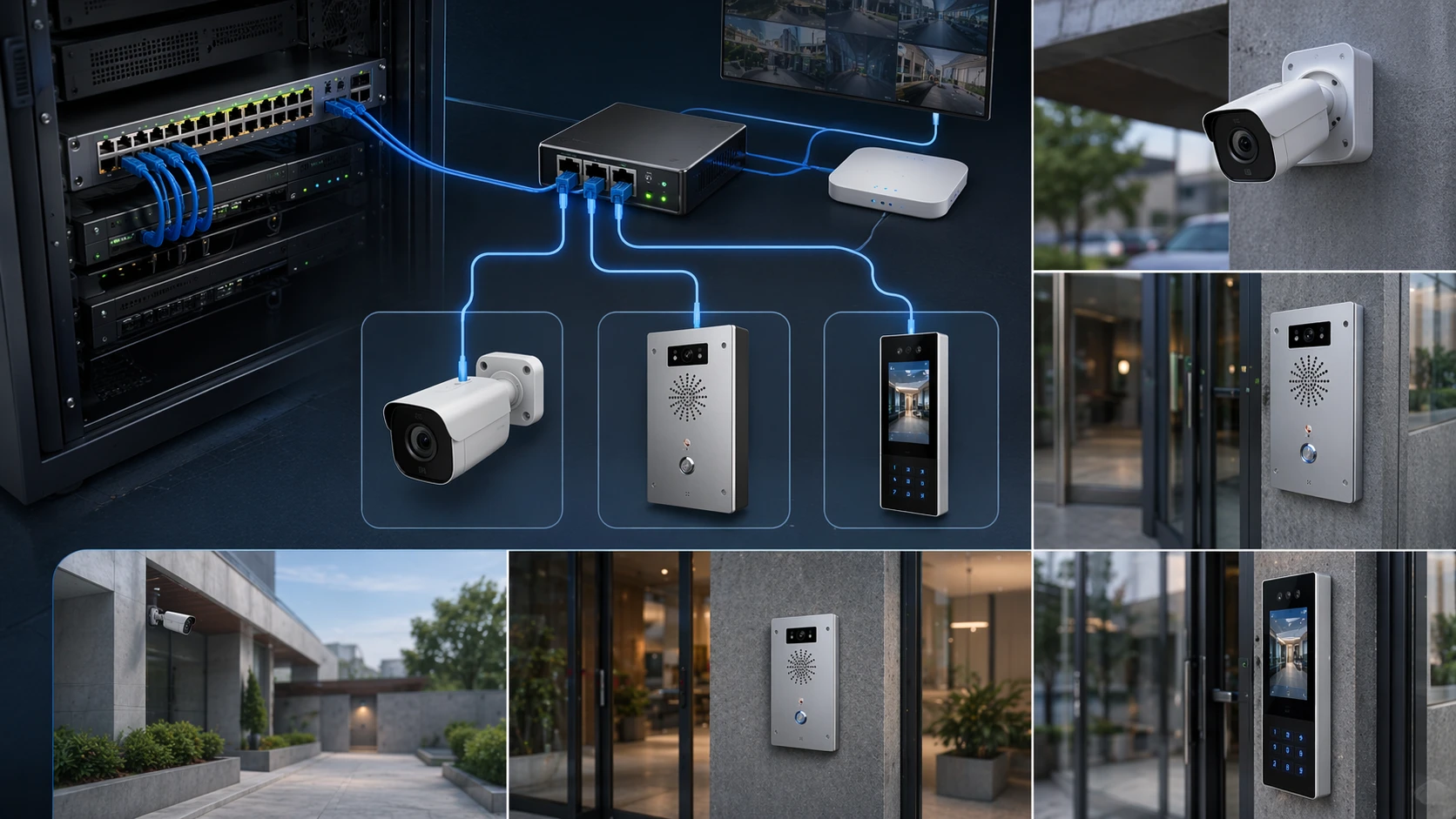

802.3af PoE se utiliza comúnmente para dispositivos periféricos como cámaras fijas, terminales de interfono y lectores de control de acceso, donde la instalación con un solo cable reduce la complejidad en campo.

Beneficios de 802.3af en implementaciones reales

Instalación más sencilla

El beneficio más obvio es también el que más importa en la práctica: menos cables y menos fuentes de alimentación locales. Usar un solo tendido Ethernet para datos y energía reduce el esfuerzo de instalación, evita la dependencia de enchufes de pared cercanos y brinda a los diseñadores más flexibilidad en la ubicación de los dispositivos.

Esto es especialmente valioso en pasillos, vestíbulos, aulas, almacenes, terminales, puntos de control y proyectos de modernización donde agregar infraestructura eléctrica sería más lento o costoso que extender el cableado estructurado.

Gestión centralizada de la energía

PoE traslada gran parte de la lógica de energía de vuelta a la capa de red. En lugar de depender de muchos adaptadores dispersos, la organización puede gestionar la energía desde la infraestructura de switches o inyectores centralizados. Esto puede mejorar la resiliencia cuando la capa de conmutación está respaldada por sistemas UPS y también puede simplificar la resolución de problemas cuando un punto final no arranca.

Para los sistemas de comunicación, la energía centralizada suele ser más valiosa de lo que la gente espera inicialmente. Si los teléfonos de escritorio, interfonos o dispositivos de megafonía se alimentan desde la red y la ruta de conmutación central tiene energía de respaldo, los servicios de voz y alerta pueden permanecer disponibles incluso cuando se interrumpe la energía de CA local en las áreas de usuario.

Escalado más limpio para puntos finales distribuidos

Cuando un proyecto se expande de unos pocos dispositivos a docenas o cientos, 802.3af ayuda a mantener el diseño periférico más consistente. Los instaladores no tienen que planificar la disponibilidad de enchufes separados para cada punto final. En su lugar, pueden calcular los presupuestos de energía del switch y el número de puertos como parte del proceso de diseño de la red.

Esta es una de las razones por las que PoE se convirtió en una parte tan importante de las comunicaciones unificadas modernas y las implementaciones de edificios inteligentes. El valor no está solo en alimentar un dispositivo. Está en dar a los puntos finales distribuidos un modelo de implementación más repetible y sostenible en todo el sitio.

802.3af vs PoE+ y estándares más recientes

Dónde 802.3af es suficiente

802.3af suele ser suficiente cuando el punto final realiza un trabajo específico con un perfil de potencia modesto. Ejemplos típicos incluyen muchos teléfonos de escritorio, estaciones de interfono básicas, puntos de acceso compactos, lectores de tarjetas y cámaras fijas sin funciones auxiliares pesadas. En estos casos, pasar a una clase PoE superior puede no proporcionar ninguna ventaja práctica.

Por esta razón, muchas redes continúan usando puntos finales 802.3af incluso cuando el hardware de conmutación admite estándares de mayor potencia. Hacer coincidir el punto final con el nivel de potencia correcto suele ser más eficiente que asumir que cada dispositivo debe usar el estándar más reciente disponible.

Cuándo 802.3at o 802.3bt es la mejor opción

PoE+ bajo IEEE 802.3at se elige típicamente cuando el dispositivo necesita más potencia de la que 802.3af puede garantizar de manera confiable. Esto suele aplicarse a puntos de acceso de doble radio, cámaras PTZ, paneles de interfono más grandes, videoteléfonos con funciones más exigentes o dispositivos con calefacción o periféricos auxiliares.

Para demandas de energía aún mayores, 802.3bt se vuelve relevante. Esto incluye pantallas más grandes, infraestructura inalámbrica avanzada, dispositivos industriales o equipos de campo especializados. La elección no se trata realmente de qué estándar suena más avanzado. Se trata de si el requerimiento operativo real del punto final se ajusta al presupuesto de energía disponible.

Consejos de diseño e implementación

Compruebe el requisito de potencia del lado del dispositivo, no solo la etiqueta comercial

Al evaluar un dispositivo, no se detenga en la frase “compatible con PoE”. Verifique el consumo de energía real y la clase PoE requerida. Algunos puntos finales pueden arrancar con 802.3af pero deshabilitar ciertas funciones a menos que haya más energía disponible. Otros pueden funcionar en condiciones ideales pero volverse inestables cuando los accesorios, las bajas temperaturas o el funcionamiento con todas las funciones aumentan el consumo de energía.

Por eso es importante la revisión de especificaciones. Una buena planificación de implementación comienza con el requisito de potencia real del PD, y luego retrocede a través de la longitud del cable, el presupuesto de energía del switch, las expectativas de redundancia y las condiciones ambientales.

Planifique los presupuestos de energía del switch con anticipación

En implementaciones pequeñas, PoE puede parecer casi automático. En proyectos más grandes, la planificación del presupuesto de energía se vuelve esencial. Un switch puede tener muchos puertos con capacidad PoE, pero su potencia total disponible aún puede ser menor que el consumo máximo combinado de todos los puntos finales conectados. Los diseñadores deben verificar tanto los límites por puerto como la capacidad total del chasis o de la fuente de alimentación.

Esto es especialmente importante en sistemas de comunicación, escuelas, nodos de transporte e implementaciones de seguridad donde se pueden instalar muchos dispositivos a la vez. Un switch con suficientes puertos Ethernet no es necesariamente un switch con suficiente presupuesto de energía.

Use PoE como parte de una estrategia de fiabilidad más amplia

PoE funciona mejor cuando está vinculado a una planificación más amplia de resiliencia de la red. Eso puede incluir protección UPS para switches PoE, VLAN de voz segmentadas, etiquetado claro de puntos finales críticos y herramientas de monitoreo que puedan mostrar tanto el estado del enlace como el estado de la energía. En entornos con mucha comunicación, esos detalles pueden marcar la diferencia entre un sistema que simplemente funciona y uno que permanece utilizable durante una interrupción.

Para sitios que implementan teléfonos IP, interfonos, estaciones de megafonía o puntos finales industriales ligeros, 802.3af a menudo es más que una característica de conveniencia. Se convierte en parte del diseño operativo de toda la red periférica.

Aplicaciones en diferentes industrias

Oficinas empresariales y redes de campus

En oficinas, escuelas y entornos de campus, 802.3af se asocia más a menudo con teléfonos, interfonos de entrada, dispositivos de pared y puntos de acceso ligeros. Estos son casos clásicos donde el despliegue con un solo cable reduce la complejidad de instalación y facilita la reubicación o reconfiguración con el tiempo.

El estándar también funciona bien en proyectos de infraestructura por fases porque permite a los sitios implementar dispositivos de comunicación y acceso sin esperar a la construcción de energía local adicional en cada rincón del edificio.

Edificios comerciales e instalaciones públicas

Las propiedades comerciales, hospitales, edificios de transporte, hoteles y ubicaciones de servicio público a menudo dependen de puntos finales de red distribuidos de baja potencia. Los lectores de tarjetas, puntos de ayuda, teléfonos de escritorio, dispositivos de megafonía compactos y terminales de monitoreo pueden beneficiarse de la entrega de PoE estandarizada.

En estos entornos, la energía centralizada y el mantenimiento simplificado suelen ser tan valiosos como los ahorros originales en instalación. Los equipos de red pueden gestionar un gran número de dispositivos distribuidos con menos dependencia de adaptadores locales y cambios eléctricos en el lado del campo.

Puntos de comunicación industriales y semi-industriales

Incluso en entornos industriales o reforzados, algunos dispositivos en red aún se encuentran dentro de los límites de 802.3af. Los teléfonos IP industriales, paneles de operador compactos, estaciones de interfono de campo, terminales de monitoreo o pasarelas de sensores ligeras pueden usar 802.3af cuando el diseño del dispositivo está optimizado para un consumo de energía moderado.

Aquí, la ventaja no es solo la conveniencia. Es la implementación controlada. Un solo cable Ethernet puede simplificar los diseños de gabinetes, reducir las piezas accesorias y facilitar la estandarización de cómo se instalan los puntos finales de campo de baja potencia en múltiples ubicaciones.

Preguntas frecuentes

¿Es 802.3af lo mismo que PoE+?

No. 802.3af es el estándar PoE original, mientras que PoE+ se refiere a IEEE 802.3at. El estándar posterior admite un nivel de potencia más alto que 802.3af.

¿Cuánta potencia proporciona 802.3af?

802.3af se describe comúnmente como que proporciona hasta 15,4 vatios en el lado del PSE, con hasta 12,95 vatios garantizados en el dispositivo alimentado después de tener en cuenta la pérdida del cable.

¿Puede un switch 802.3af alimentar un teléfono IP?

Sí, muchos teléfonos IP están diseñados específicamente para funcionar dentro del presupuesto de energía de 802.3af. Sin embargo, algunos teléfonos avanzados con pantallas más grandes o funciones adicionales pueden requerir más potencia.

¿Qué dispositivos suelen usar 802.3af?

Los ejemplos típicos incluyen teléfonos IP, puntos de acceso inalámbrico compactos, cámaras IP fijas, terminales de interfono, lectores de tarjetas y otros puntos finales de red de potencia modesta.

¿PoE reduce la necesidad de adaptadores de corriente locales?

Sí. Ese es uno de sus principales beneficios de implementación. El cable de red puede proporcionar tanto datos como energía eléctrica, lo que a menudo elimina la necesidad de un adaptador local separado en el punto final.

¿Cuándo debo elegir 802.3at en lugar de 802.3af?

Debe optar por 802.3at cuando el requisito de potencia real del punto final supera lo que 802.3af puede proporcionar de manera fiable, o cuando el dispositivo habilita funciones importantes solo bajo una clase PoE superior.
