La entrada/salida de propósito general, normalmente abreviada como GPIO, es una interfaz digital flexible usada por procesadores, controladores, placas embebidas, equipos industriales, sistemas de seguridad y plataformas de comunicación para detectar estados externos o controlar acciones externas. Un pin GPIO suele configurarse por software como entrada o salida, de modo que la misma plataforma de hardware puede admitir botones, sensores, relés, alarmas, indicadores, contactos de puerta, señales de reinicio y muchas tareas simples de control.

Aunque GPIO parece sencillo frente a Ethernet, USB, RS-485, CAN u otras interfaces de comunicación, cumple una función crítica en sistemas reales. Proporciona al equipo una forma directa de relacionar eventos físicos con lógica de software: una puerta se abre, un contacto de fallo cambia, un relé se activa, una luz de alarma se enciende o un controlador recibe una señal de emergencia. Este artículo explica cómo trabaja GPIO, qué funciones ofrece y dónde aporta valor en el diseño práctico de sistemas.

Significado básico de GPIO

GPIO se refiere a un pin o terminal digital que no está asignado de forma permanente a una única función. Los diseñadores de sistemas y desarrolladores de software pueden configurarlo según las necesidades del proyecto. En un microcontrolador puede aparecer como pequeños pines del chip; en equipos industriales puede verse como bornes marcados DI, DO, I/O, entrada de alarma, salida de relé, entrada de disparo o interfaz de contacto seco.

La expresión “propósito general” es importante porque indica que la misma interfaz física puede admitir muchas conexiones externas si los requisitos eléctricos coinciden. Por ejemplo, una entrada GPIO puede leer un pulsador en un diseño y, en otro, detectar un interruptor antisabotaje, un sensor de nivel de líquido o un contacto de estado de puerta.

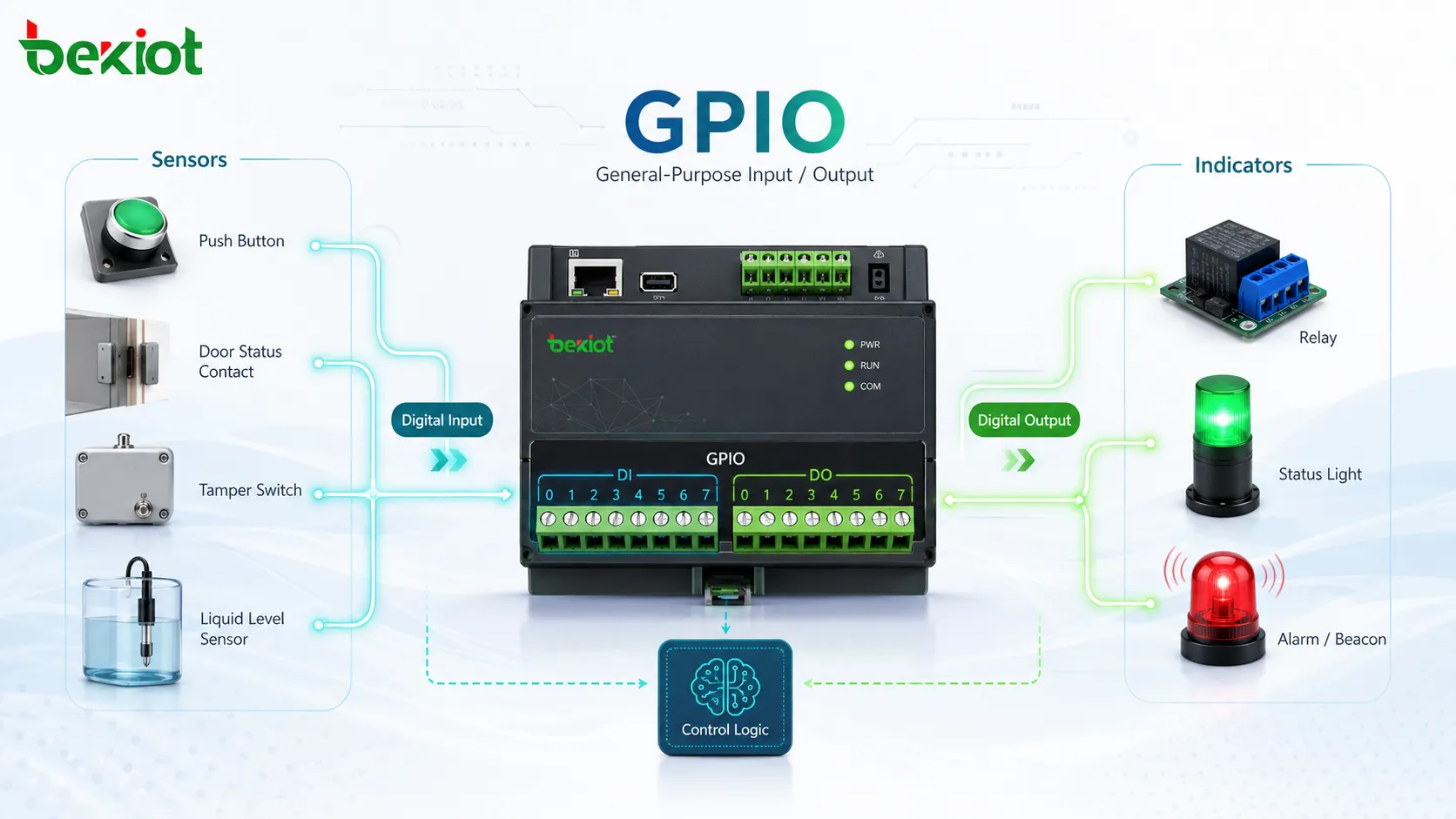

Cómo funciona GPIO en un dispositivo

Modo de entrada

Cuando un pin GPIO se configura como entrada, el dispositivo lee el estado eléctrico del pin. En muchos circuitos digitales ese estado se interpreta como HIGH o LOW. Según el diseño, HIGH puede significar una señal activa, un contacto cerrado o un nivel de tensión detectado, mientras que LOW puede representar una señal inactiva o un contacto abierto.

El modo de entrada se usa habitualmente para pulsadores, contactos magnéticos de puerta, detectores de movimiento, contactos de alarma, finales de carrera, realimentación de parada de emergencia, salidas de sensores y señales de supervisión. Para evitar lecturas flotantes o inestables, los circuitos de entrada suelen usar resistencias pull-up o pull-down, que definen un estado predeterminado cuando el contacto externo no impulsa la señal.

Modo de salida

Cuando un pin GPIO se configura como salida, el dispositivo coloca el pin en un estado digital seleccionado. Esa salida puede controlar un LED, activar un zumbador, disparar un relé, reiniciar otro circuito, habilitar un módulo o enviar una señal de control simple a un equipo conectado.

En instalaciones reales, una salida GPIO rara vez acciona cargas grandes de forma directa. Normalmente controla un transistor, optoacoplador, módulo de relé, relé de estado sólido o circuito controlador. Así se protege el controlador y se permite que la señal GPIO conmuta equipos de mayor tensión o corriente, como sirenas, cerraduras, lámparas de señalización, motores de portón o alarmas externas.

Configuración por software

El comportamiento de GPIO suele definirse mediante software o firmware. Los desarrolladores pueden configurar dirección, estado inicial, interrupciones, antirrebote, polaridad, pull-up o pull-down y, en ocasiones, funciones alternativas del pin. Esta flexibilidad permite adaptar una misma plataforma de hardware a varios productos o requisitos de proyecto.

Algunos sistemas exponen los ajustes GPIO mediante interfaz web, archivo de configuración, plataforma de gestión o API. En esos casos, el instalador puede vincular una entrada física a una regla de evento, como “puerta forzada”, “entrada de fallo activa” o “reinicio de alarma pulsado”, sin reescribir firmware de bajo nivel.

Funciones clave de GPIO

GPIO es valioso porque convierte estados físicos simples en eventos reconocibles por software y transforma decisiones de software en acciones físicas. En muchos sistemas es la interfaz más pequeña y directa entre el equipo y el entorno que lo rodea.

Además del control básico ON/OFF, GPIO puede admitir flujos de trabajo basados en eventos. Un cambio de entrada puede disparar de inmediato una interrupción de software en lugar de esperar un sondeo periódico. Esto importa en supervisión de seguridad, control de acceso, notificación de alarmas, protección de equipos industriales y respuesta de emergencia.

Por qué GPIO aporta valor al sistema

Conecta sistemas digitales con eventos físicos

Muchos sistemas modernos dependen de plataformas de software, redes IP, paneles en la nube e interfaces de datos. Sin embargo, los sitios reales siguen teniendo puertas, botones, sensores, relés, sirenas, portones, gabinetes, bombas y maquinaria. GPIO conecta esos elementos físicos con la capa de control digital sin exigir que cada dispositivo admita un protocolo complejo.

Por eso GPIO resulta especialmente útil en proyectos de modernización. Una salida de contacto antigua de un panel de alarma, controlador de acceso, controlador de máquina o sensor ambiental puede conectarse a una entrada GPIO para que el nuevo software supervise equipos existentes sin sustituirlos todos a la vez.

Simplifica la lógica de control y eventos

Para muchas tareas, GPIO es más eficiente que un protocolo de datos completo. Si un dispositivo solo necesita saber si un contacto está abierto o cerrado, una entrada GPIO puede ser más rápida, económica y sencilla de mantener que una integración serie o de red. Del mismo modo, si el sistema solo debe encender o apagar un relé, una salida GPIO ofrece una ruta de control directa y clara.

La sencillez no significa poco valor. En entornos de misión crítica, la lógica binaria clara se prefiere porque es fácil de probar, documentar y diagnosticar. Un técnico puede medir el estado de un contacto con un multímetro, verificar la activación del relé y aislar problemas de cableado con rapidez.

Mejora la flexibilidad de integración

GPIO permite que un dispositivo participe en muchos sistemas distintos. Un controlador puede recibir entradas de alarma de sensores, enviar disparos a un sistema de megafonía, activar luces de advertencia, informar su estado a una plataforma de monitoreo o coordinarse con equipos de acceso. Esta flexibilidad reduce la necesidad de hardware personalizado en cada proyecto.

En sistemas escalables, GPIO también puede formar parte de una integración por capas. Las señales simples de campo entran por GPIO y luego se convierten en eventos de software, mensajes de red, alertas de panel, registros o flujos automatizados. Así, un estado eléctrico simple se transforma en un evento operativo rastreable.

Consideraciones eléctricas y de diseño

Nivel de tensión y capacidad de corriente

Una de las comprobaciones más importantes en el diseño GPIO es la compatibilidad eléctrica. Muchos pines embebidos trabajan a niveles lógicos de 3,3 V o 5 V, mientras que las señales industriales pueden usar 12 V, 24 V o contactos secos de relé. Conectar tensiones incompatibles directamente puede dañar el dispositivo.

Los diseñadores suelen usar circuitos de interfaz, optoaisladores, adaptadores de nivel, módulos de relé o tarjetas industriales de I/O para separar la electrónica sensible del cableado de campo. En las salidas también debe revisarse la corriente disponible, porque un pin que enciende un LED pequeño quizá no pueda accionar una bobina de relé, cerradura, sirena o entrada de motor sin un driver.

Polaridad de señal y estado predeterminado

La lógica GPIO puede ser activa en alto o activa en bajo. En un diseño activo en alto, HIGH significa que el evento está activo; en uno activo en bajo, LOW indica la condición activa. Ambos enfoques son comunes, por lo que el instalador debe confirmar la polaridad durante la configuración y puesta en marcha.

El estado predeterminado también importa. Algunos diseños de alarma y seguridad prefieren circuitos normalmente cerrados porque un cable cortado o desconectado se detecta como condición anormal. Otros usan circuitos normalmente abiertos para disparos simples. La elección depende de requisitos de seguridad, necesidades de supervisión y capacidad del equipo.

Protección contra ruido y antirrebote

Los contactos mecánicos pueden rebotar al abrirse o cerrarse, generando transiciones rápidas que el software interpreta por error como múltiples eventos. La lógica antirrebote filtra esas transiciones exigiendo que la señal permanezca estable durante un tiempo definido antes de aceptarla.

Los cables largos, entornos industriales, motores, fuentes de alimentación e interferencias electromagnéticas también introducen ruido. En instalaciones duras pueden requerirse cable apantallado, puesta a tierra correcta, protección contra sobretensiones, aislamiento y filtrado de entradas. GPIO debe tratarse como parte del diseño de cableado, no solo como un ajuste de software.

Aplicaciones típicas de GPIO

Sistemas de acceso y seguridad

GPIO se usa ampliamente en sistemas de acceso y seguridad. Las entradas detectan estado de puerta, botones de salida, interruptores antisabotaje, señales de liberación de emergencia, salidas de detectores de movimiento o contactos de alarma de intrusión. Las salidas pueden activar cerraduras, sirenas, luces estroboscópicas, relés o paneles de alarma.

En plataformas de seguridad integradas, una entrada GPIO puede convertirse en un evento que inicia grabación de video, envía una alerta, cambia el estado de una puerta o muestra una cámara. Esto hace útil a GPIO incluso cuando el sistema principal es IP, porque muchos dispositivos de campo aún ofrecen contactos y relés fiables.

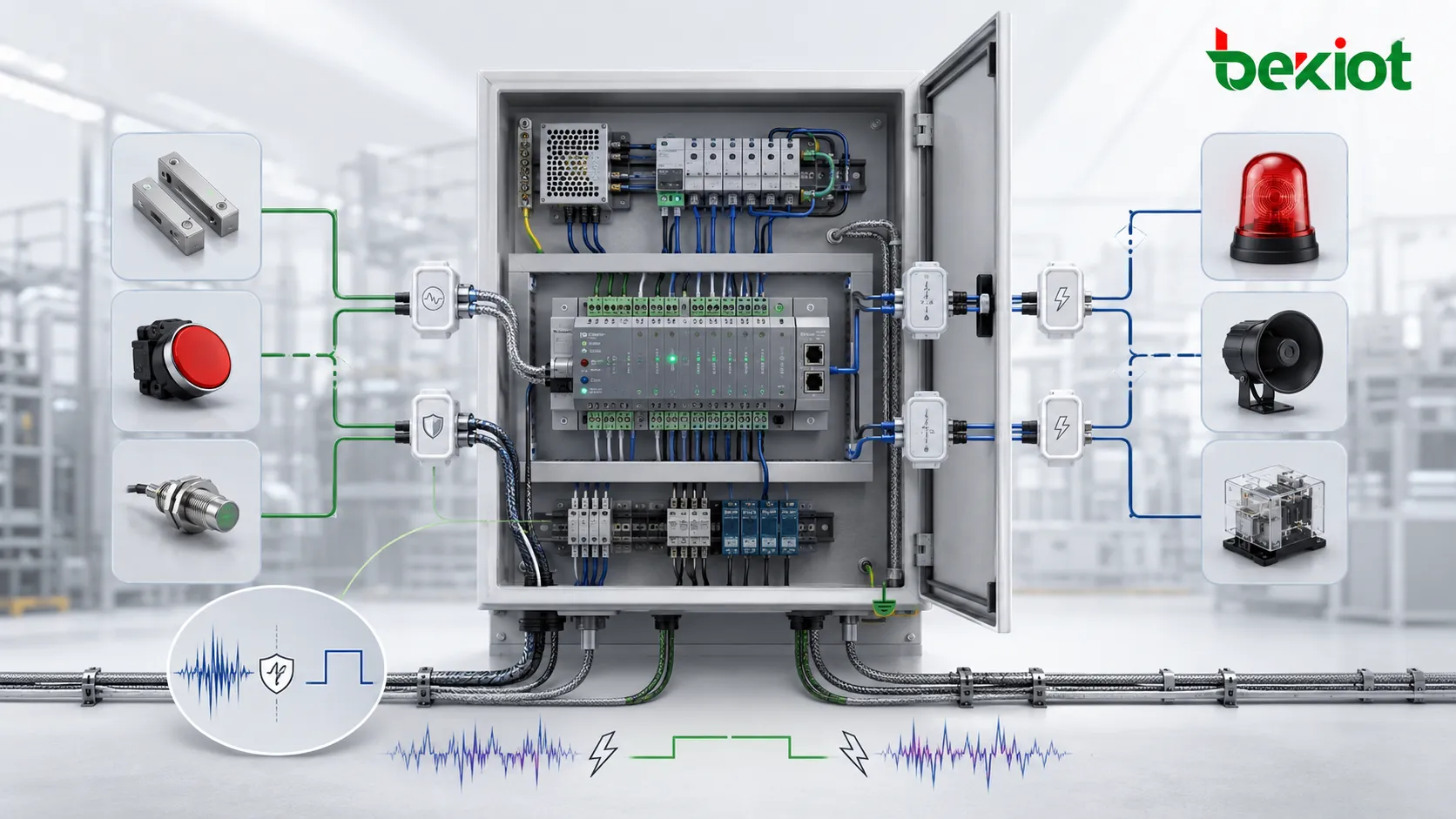

Automatización industrial y maquinaria

Los sistemas industriales usan GPIO para finales de carrera, realimentación de estado de máquina, órdenes de arranque y parada, señales de fallo, enclavamientos, torres luminosas, sensores de transportador y botones de panel. La I/O digital simple sigue siendo común porque es robusta, fácil de inspeccionar y compatible con muchos controladores.

GPIO puede soportar lógica local de control o conectar equipos a una plataforma de monitoreo superior. Por ejemplo, una salida de fallo de una máquina puede conectarse a una entrada de gateway y luego reportarse a un panel de mantenimiento o sistema de notificación de alarmas.

Dispositivos embebidos y productos IoT

GPIO es una de las interfaces más comunes en el desarrollo embebido. Permite que pequeños dispositivos interactúen con LED, botones, sensores, relés, pantallas, módulos de expansión, señales de activación y circuitos de control de energía. Los desarrolladores lo usan tanto en prototipos como en productos finales.

En sistemas IoT, GPIO convierte entradas físicas en eventos conectados. Un sensor de fuga de agua, un interruptor de puerta de gabinete, una alarma de vibración o un botón de emergencia puede entrar por pines digitales antes de ser procesado por firmware y transmitido por la red.

Sistemas de edificios y equipos de instalaciones

Los sistemas de instalaciones usan interfaces tipo GPIO para estado HVAC, alarmas de generador, fallos de UPS, relés de incendio, señales de ascensor, controles de puerta, disparos de iluminación y monitoreo ambiental. Estas señales ayudan a coordinar seguridad, energía y respuesta operativa.

Como muchos dispositivos de edificio proceden de distintos fabricantes y generaciones, GPIO ofrece un denominador común práctico. No entrega datos detallados como un protocolo completo, pero comunica con fiabilidad estados binarios importantes, como alarma activa, fallo presente, equipo en marcha o puerta abierta.

Dispositivos de comunicación y emergencia

Terminales de comunicación, controladores de megafonía, intercomunicadores, gateways, teléfonos de emergencia y equipos de despacho pueden usar GPIO para entradas de alarma, disparos de llamada, salidas de relé, botones externos, luces de advertencia, apertura de puerta o realimentación de estado. Esto permite que voz, aviso visual y control físico trabajen juntos.

Por ejemplo, pulsar un botón de emergencia puede activar una entrada GPIO, iniciar una llamada, disparar un relé y notificar a una plataforma de monitoreo. Una salida de relé también puede controlar una baliza, sirena local, portón o sistema externo de grabación. Estos flujos son útiles en plantas industriales, campus, transporte y seguridad pública.

GPIO frente a otras interfaces

GPIO no debe confundirse con protocolos de comunicación. No transporta mensajes estructurados como Ethernet, Modbus, CAN, RS-485, USB o SIP; principalmente representa estados digitales simples. Por eso es fácil de usar, pero limitado en la cantidad de información transferida.

Si un sistema necesita datos detallados, diagnóstico, direccionamiento, autenticación o comunicación con varios dispositivos, una interfaz basada en protocolo suele ser más adecuada. Si la tarea es detección simple de eventos o control ON/OFF, GPIO suele ser más directo y económico. Muchos sistemas usan ambos: GPIO para disparos físicos locales y protocolos de red para gestión, registro y operación remota.

Buenas prácticas para usar GPIO

Definir la lógica de eventos antes del cableado

Antes de conectar cables, los diseñadores deben definir qué significa cada entrada y salida. Una lista clara de I/O debe indicar nombre de señal, dirección, nivel de tensión, estado activo, estado normal, dispositivo conectado, ruta del cable y acción de software esperada. Esto evita confusiones durante instalación y mantenimiento.

También conviene mapear los eventos GPIO a flujos operativos. Por ejemplo, una entrada de contacto de puerta no debería llamarse solo “DI1”; debe documentarse como “estado de puerta de sala de equipos”, con comportamiento claro para apertura normal, apertura forzada, retardo de alarma, registro y notificación.

Usar aislamiento donde la fiabilidad importa

El aislamiento protege la electrónica sensible frente a picos de tensión, bucles de tierra, fallos de cableado y problemas de equipos externos. En entornos industriales, exteriores, de acceso y emergencia, las entradas aisladas y salidas por relé suelen ser más seguras que conexiones GPIO directas.

Cuando hay cableado de larga distancia, los instaladores deben considerar protección contra sobretensiones, apantallamiento, estrategia de tierra y separación respecto a cables de alta tensión o alta corriente. Estas prácticas reducen falsos disparos y protegen el dispositivo a largo plazo.

Probar todos los estados durante la puesta en marcha

La puesta en marcha de GPIO debe incluir estado normal, estado activo, comportamiento ante cable desconectado, reinicio de alarma, recuperación tras corte de energía y registro de eventos de software. No basta con verificar que una señal funciona una vez; el sistema debe probarse en condiciones realistas.

Para funciones relacionadas con seguridad, las pruebas también deben confirmar el comportamiento fail-safe o fail-secure. Si ocurre una falla de energía, cable roto o reinicio del dispositivo, el sistema debe pasar al estado previsto y generar un registro claro de mantenimiento o alarma cuando corresponda.

Conclusión

GPIO es una interfaz simple pero potente que permite a los sistemas electrónicos detectar eventos físicos y controlar acciones externas. Admite entradas digitales, salidas digitales, relés, contactos, alarmas, indicadores, enclavamientos y muchos flujos prácticos de integración. Desde productos embebidos e IoT hasta control de acceso, automatización industrial, edificios y comunicación de emergencia, sigue siendo una forma muy útil de conectar lógica de software con condiciones reales.

Los mejores diseños GPIO no se limitan a asignar pines. Requieren coincidencia correcta de tensión, lógica de señal clara, cableado fiable, aislamiento, documentación y pruebas completas. Bien diseñado, GPIO hace que los sistemas sean más rápidos, flexibles, mantenibles y fáciles de integrar en entornos con equipos mixtos.

Preguntas frecuentes

¿Puede usarse GPIO con cables largos?

GPIO puede usarse a través de tramos de cable, pero la distancia depende de tensión, calidad del cable, ruido, diseño de entrada y método de protección. Para recorridos largos o ambientes severos, módulos I/O aislados, cable apantallado, protección contra sobretensiones o I/O remota basada en protocolo pueden ser más fiables que el cableado directo.

¿Cuál es la diferencia entre GPIO y un contacto de relé?

GPIO suele ser una entrada o salida digital electrónica de un controlador, mientras que un contacto de relé es una interfaz de conmutación mecánica o de estado sólido eléctricamente aislada. Un relé permite que una salida GPIO de baja potencia controle un circuito de mayor potencia o separado eléctricamente.

¿Por qué una entrada GPIO puede activarse falsamente?

Las activaciones falsas pueden deberse a rebote de contactos, entradas flotantes, mala puesta a tierra, ruido eléctrico, cables largos sin apantallar, ajustes pull-up o pull-down incorrectos o niveles de tensión incompatibles. El filtrado antirrebote y un cableado correcto suelen reducir estos problemas.

¿Deben documentarse los ajustes GPIO tras la instalación?

Sí. Cada entrada y salida debe documentarse con el dispositivo conectado, estado activo, estado normal, nivel de tensión, etiqueta de cable, regla de software y resultado de prueba. Una buena documentación facilita el diagnóstico, la ampliación y el reemplazo de equipos.

¿Puede GPIO sustituir un protocolo de comunicación completo?

GPIO solo puede sustituir un protocolo cuando la información requerida es simple, como ON/OFF, abierto/cerrado, alarma/normal o habilitar/deshabilitar. Si el sistema necesita valores detallados, comandos, direccionamiento, diagnóstico o funciones de seguridad, normalmente se requiere un protocolo de comunicación.
