La Clase I, División 1 es una clasificación norteamericana de ubicaciones peligrosas destinada a lugares donde pueden estar presentes en el aire gases o vapores inflamables en concentración inflamable durante la operación normal, durante tareas de mantenimiento frecuentes o fugas, o bien cuando una avería pueda liberar material peligroso y generar una fuente de ignición al mismo tiempo. En términos sencillos, corresponde a una de las categorías más exigentes de áreas de riesgo por gases y vapores dentro del sistema Clase/División.
Esta denominación suele abreviarse como Clase I, Div 1 o C1D1. Aparece en equipos eléctricos, especificaciones de proyectos, planos de tableros, dibujos de áreas peligrosas y documentos de adquisición en sectores como el petróleo y gas, procesamiento químico, manejo de combustibles, operaciones con disolventes y demás industrias donde las atmósferas explosivas requieren una regulación estricta. Para ingenieros, compradores e integradores, esta clasificación es fundamental, ya que influye en la selección de productos, prácticas de instalación, requisitos de marcado, planificación de mantenimiento y el cumplimiento general de seguridad.
Asimismo, es importante aclarar que la Clase I, División 1 no es una certificación de producto por sí misma, sino una **clasificación de ubicación**. Los equipos instalados en dicha zona deben contar con aprobación, listado o certificación específica para las condiciones peligrosas presentes, incluido el grupo de gases y los límites de temperatura. Por ello, cualquier análisis adecuado de la Clase I, División 1 debe incluir no solo la definición del área, sino también las normativas, marcados y métodos de protección aplicables a los equipos.

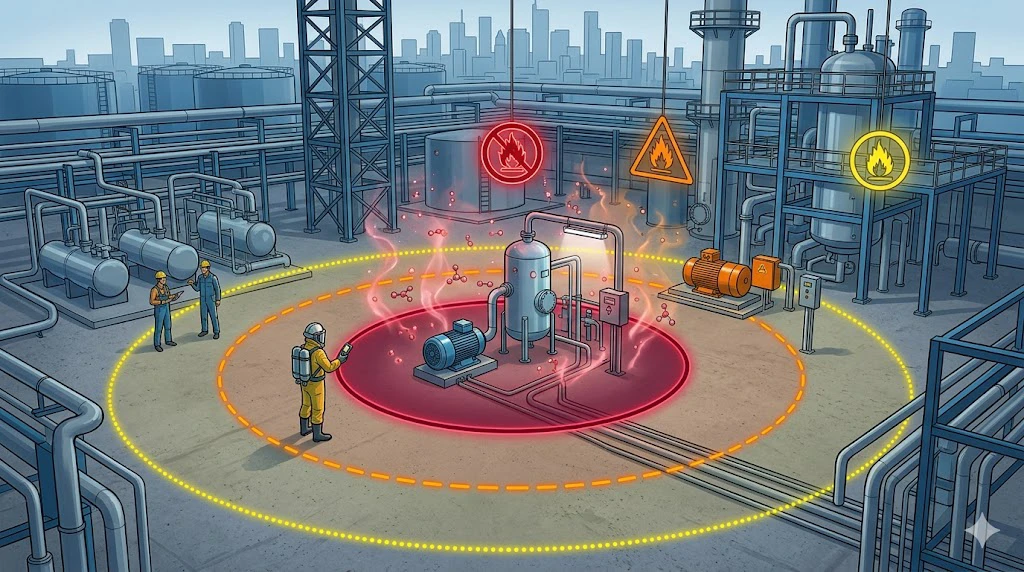

La Clase I, División 1 hace referencia a lugares donde pueden presentarse concentraciones inflamables de gases o vapores inflamables durante la operación normal o en condiciones de emisión frecuente derivadas del proceso.
¿Qué significa Clase I, División 1?
La denominación se divide en dos partes. La **Clase I** define el tipo de riesgo: gases inflamables, vapores generados por líquidos inflamables o vapores de líquidos combustibles. La **División 1** indica la probabilidad de presencia del riesgo: la atmósfera puede volverse inflamable en condiciones de operación estándar, de forma frecuente por mantenimiento o fugas, o aparecer cuando una avería libera vapores y convierte a los equipos eléctricos en una fuente potencial de ignición.
Esto explica por qué la Clase I, División 1 es más severa que la División 2. En una ubicación de División 2, no se espera que existan concentraciones inflamables de gases o vapores durante el funcionamiento habitual. En la División 1, este riesgo forma parte intrínseca del escenario operativo de la zona de proceso.
Además, la Clase I, División 1 nunca debe usarse como etiqueta genérica para toda una planta, a menos que toda la instalación cuente con dicha clasificación oficial. Las ubicaciones peligrosas se evalúan zona por zona. Una sala de almacenamiento, cabina de bombas, punto de llenado, refugio de control y pasillos adyacentes pueden tener clasificaciones distintas según el diseño del proceso, sistemas de contención, ventilación, fuentes de emisión y análisis normativo.
¿Qué normativas definen la Clase I, División 1?
En Estados Unidos, el marco regulatorio base se establece en las normativas de ubicaciones peligrosas de OSHA, especialmente en el 29 CFR 1910.307 y las definiciones del 29 CFR 1910.399. Estas disposiciones explican la metodología de clasificación de áreas peligrosas y los tipos de aprobaciones y marcados obligatorios para los equipos.
En el ámbito práctico de ingeniería e instalaciones, el esquema Clase/División está estrechamente vinculado al Código Eléctrico Nacional (NFPA 70), en especial a los artículos sobre ubicaciones peligrosas que regulan la clasificación, métodos de cableado y selección de equipos. La propia OSHA remite a los empleadores y usuarios a estos requisitos, y gran parte de los procesos de certificación y marcado de productos en Norteamérica se desarrollan bajo este marco normativo.
En cuanto a las normativas de equipos, dos referencias fundamentales son la UL 1203 y la UL 913. La UL 1203 regula los equipos eléctricos a prueba de explosiones y a prueba de ignición por polvo para ubicaciones peligrosas, mientras que la UL 913 establece los requisitos para aparatos de seguridad intrínseca y equipos asociados destinados a divisiones peligrosas tipo 1. Ambas normativas definen dos de los métodos de protección más reconocidos para el diseño de equipos aptos para servicio en Clase I, División 1.
¿Cómo se aplican realmente las normativas?
La normativa de clasificación de zonas y la normativa de productos cumplen funciones distintas. La clasificación de ubicación determina el **nivel de peligrosidad del área**. La normativa de producto define el tipo de construcción, ensayos y marcados necesarios para que el equipo funcione de forma segura en dicha zona.
Por ejemplo, una unidad de proceso que manipula disolventes volátiles puede clasificarse como Clase I, División 1 alrededor de ciertos accesorios, respiraderos, puntos de transferencia abiertos o zonas propensas a fugas por mantenimiento. Una vez definida esta clasificación, los dispositivos instalados en el espacio —teléfonos, cajas de conexiones, paneles de control, sensores, iluminación, accesorios de cableado, dispositivos de señalización o estaciones de control— deben seleccionarse según los requisitos homologados para ubicaciones peligrosas, ajustados a la clase, grupo de gases y código de temperatura correspondiente.
Por ello, se suele hablar de forma coloquial de comprar un “producto Clase I, División 1”, aunque la clasificación de la zona sea el primer paso y la aprobación del equipo sea posterior. Esta simplificación cotidiana es comprensible, pero técnicamente se clasifica primero el área y luego se aprueba el equipo para dicha condición.
Los equipos para servicio en Clase I, División 1 se seleccionan revisando el conjunto completo de marcados, incluida la clase, división, grupo de gases y código de temperatura, en lugar de basarse únicamente en la etiqueta genérica de ubicación peligrosa.
¿Cuáles son los niveles de protección de la Clase I, División 1?
En este contexto, el término niveles de protección no se refiere principalmente a clasificaciones como IP65, IP66 o IK10. Dichas calificaciones son relevantes para la durabilidad ambiental, pero no sustituyen la aprobación oficial para ubicaciones peligrosas. Para la Clase I, División 1, los datos de aprobación relevantes incluyen:
Clase: confirma el tipo de riesgo, en este caso atmósferas de gases o vapores inflamables.
División: verifica que el riesgo pueda estar presente durante la operación normal o en condiciones de emisión frecuente.
Grupo: identifica la familia de gases o vapores para los que el equipo está homologado.
Clasificación de temperatura: limita la temperatura superficial máxima del equipo para mantenerla por debajo del punto de autoignición del material peligroso presente.
Método de protección o base de aprobación: como construcción a prueba de explosiones o seguridad intrínseca, según el diseño y evaluación del producto.
La normativa OSHA exige que los equipos en ubicaciones peligrosas cuenten con aprobación no solo para la clase de zona, sino también para las propiedades inflamables o combustibles del gas, vapor, polvo o fibra específica presente. Asimismo, obliga a marcar los equipos con la clase, grupo y temperatura de funcionamiento o rango térmico aprobado. Por ello, la placa de características de un dispositivo Clase I, División 1 incluye mucha más información que la simple leyenda “Clase I, Div 1”.
Grupos de gases en ubicaciones Clase I
Dentro del sistema de divisiones Clase I, los gases y vapores se dividen en los Grupos A, B, C y D. Estas categorías definen el nivel de riesgo de ignición y el tipo de construcción de producto aceptable para cada atmósfera.
Grupo A: acetileno
Grupo B: hidrógeno y riesgos similares
Grupo C: etileno y riesgos similares
Grupo D: propano y riesgos similares
Esto es crucial en los procesos de adquisición. Un producto apto para el Grupo D no es automáticamente válido para el Grupo B. Si la instalación cuenta con atmósferas ricas en hidrógeno u otros riesgos de alta peligrosidad, la selección de equipos será mucho más exigente. Por ello, los compradores nunca deben limitarse a la etiqueta “Clase I, División 1” e ignorar el marcado de grupo de gases.
Códigos de temperatura y su importancia
La seguridad en ubicaciones peligrosas no solo depende de chispas o arcos eléctricos. Las superficies calientes también pueden inflamar atmósferas inflamables, por lo que la clasificación de temperatura forma parte obligatoria del marcado de aprobación. El equipo debe tener una temperatura superficial máxima lo suficientemente baja para el gas o vapor presente en la zona.
En el ámbito de proyectos prácticos, se utilizan los llamados códigos T: T1, T2, T3, T4, T5 y T6. Cuanto menor sea la temperatura máxima permitida, más restrictiva y exigente será la calificación. Por ejemplo, un dispositivo destinado a entornos con alta concentración de disolventes o hidrógeno requerirá límites térmicos más estrictos que un equipo similar instalado en zonas con materiales peligrosos de mayor punto de autoignición.
Para la selección de equipos, la pregunta correcta no es solo “¿este equipo es a prueba de explosiones?”, sino también “¿su temperatura de funcionamiento marcada es adecuada para los gases o vapores reales del entorno?”. Omitir este detalle puede generar incumplimientos normativos, incluso cuando la envolvente del equipo parezca robusta.
Métodos de protección comunes para equipos Clase I, División 1
Construcción a prueba de explosiones
Uno de los métodos tradicionales para equipos eléctricos de Clase I, División 1 es la construcción a prueba de explosiones. Este diseño de envolvente permite contener cualquier ignición interna, evitando que las llamas se propaguen a la atmósfera peligrosa circundante. Es un sistema ampliamente utilizado en envolventes robustas, dispositivos de control, conjuntos de iluminación, cajas de conexiones y equipos de campo en industrias de proceso.
Seguridad intrínseca
Otro método de protección extendido es la seguridad intrínseca. En lugar de contener una explosión interna, el circuito está diseñado para no liberar energía eléctrica ni térmica suficiente para inflamar la atmósfera peligrosa, incluso bajo condiciones de fallo definidas. El diseño de seguridad intrínseca es especialmente adecuado para bucles de instrumentación, transmisores, circuitos de comunicaciones, dispositivos portátiles, terminales de baja potencia y redes de sensores, donde limitar la energía es más práctico que fabricar envolventes masivas.
Ambos métodos son válidos para servicio en Clase I, División 1, pero resuelven el riesgo de ignición de forma distinta. Los equipos a prueba de explosiones se basan en la resistencia de la envolvente, mientras que la seguridad intrínseca se centra en la limitación de energía del circuito. La elección adecuada depende de la aplicación, estrategia de mantenimiento, restricciones de cableado de campo y el diseño general del sistema.
¿La Clase I, División 1 es equivalente a la Zona 1?
No exactamente. Pertenecen a sistemas de clasificación de áreas peligrosas distintos. La Clase I, División 1 proviene del esquema tradicional norteamericano Clase/División, mientras que la Zona 1 forma parte del sistema de zonificación internacional, también reconocido parcialmente en prácticas norteamericanas.
En muchos proyectos reales existen equipos con marcados dobles o líneas de productos homologadas para ambos sistemas. Esto no significa que los términos sean intercambiables en todos los documentos de diseño. Una comparación precisa depende del marco normativo aplicable, la base de certificación y el marcado exacto del equipo. Como regla general, la opción más segura es adaptar la aprobación del dispositivo al método de clasificación utilizado en la documentación del proyecto y los requisitos de las autoridades locales.
Las aplicaciones típicas de la Clase I, División 1 incluyen zonas donde se liberan vapores inflamables durante tareas rutinarias de transferencia, procesamiento, recubrimiento, bombeo o manipulación de disolventes.
Aplicaciones típicas de la Clase I, División 1
Las notas y ejemplos oficiales de la OSHA detallan los entornos donde predominan las condiciones de Clase I, División 1. Se trata de espacios donde se transfieren líquidos inflamables volátiles o gases licuados inflamables entre contenedores, el interior de cabinas de pulverización y zonas de acabado cercanas que usan disolventes volátiles, tanques abiertos con líquidos inflamables volátiles, salas de secado para evaporación de disolventes, salas de generadores de gas, salas de bombas con ventilación insuficiente para gases inflamables o líquidos volátiles, y otros espacios similares donde se esperan concentraciones de vapor inflamable durante la operación normal.
En la industria moderna, este criterio se aplica en múltiples instalaciones:
Procesamiento de petróleo y gas
Los pozos de extracción, unidades de producción, zonas de separadores, parques de tanques, puntos de carga, refugios de analizadores y áreas de manipulación de hidrocarburos pueden contener sectores clasificados como Clase I, División 1, según las fuentes de emisión y las condiciones de ventilación.
Plantas químicas y petroquímicas
Las áreas de reactores, estaciones de transferencia de disolventes, secciones de mezclado, cabinas de bombas, puntos de llenado de tambores y depósitos de proceso con sustancias químicas volátiles suelen requerir un análisis de Clase I, División 1 en los equipos con mayor riesgo de emisión de vapores inflamables.
Operaciones de pintura, recubrimiento y acabado
Las cabinas de pulverización y zonas de acabado adyacentes son ejemplos clásicos, ya que los disolventes atomizados o evaporados generan atmósferas de vapor inflamable en condiciones de trabajo habituales.
Almacenamiento y dispensación de combustibles
Las instalaciones de almacenamiento masivo de combustibles, pasarelas de carga, sistemas de dispensación y espacios cerrados alrededor de bombas o respiraderos suelen clasificarse como División 1 cuando la emisión de vapores forma parte del funcionamiento rutinario.
Comunicaciones industriales y señalización
Los teléfonos a prueba de explosiones, estaciones de llamada, luces de advertencia, sirenas de alarma, terminales de intercomunicación y dispositivos de comunicación de campo se seleccionan con homologación Clase I, División 1 para garantizar la comunicación segura del personal en zonas de riesgo por gases y vapores en plantas de proceso.
¿Qué ocurre con las clasificaciones IP y las envolventes NEMA?
Este es un error común entre los compradores. Un equipo con clasificación IP66, IP67 o envolvente NEMA 4X puede no ser apto para la Clase I, División 1. La protección contra agentes ambientales y la aprobación para ubicaciones peligrosas cumplen funciones completamente distintas.
La clasificación IP o NEMA indica el nivel de resistencia al agua, polvo, corrosión y condiciones ambientales generales, según su sistema de referencia. La aprobación Clase I, División 1 certifica que el producto ha sido evaluado para no actuar como fuente de ignición en atmósferas peligrosas específicas. En proyectos reales, ambas calificaciones pueden ser necesarias, pero nunca se sustituyen entre sí.
Por ejemplo, una zona de proceso exterior puede requerir un dispositivo de comunicación que cuente con aprobación Clase I, División 1 y, además, sea resistente a la intemperie, corrosión, impactos, lavados industriales o condiciones marinas severas. La homologación de ubicación peligrosa cubre el riesgo de ignición; la clasificación de envolvente ambiental protege contra agentes externos.
Cómo seleccionar equipos para áreas Clase I, División 1
Confirmar el perímetro exacto del área clasificada. No asumir que toda la planta es C1D1 solo por contar con sectores de proceso peligrosos.
Identificar el grupo de gases correspondiente. El equipo debe estar homologado para el material peligroso presente en la instalación.
Verificar el código de temperatura. Asegurarse de que la temperatura superficial máxima del producto sea compatible con la atmósfera local.
Analizar el método de protección. Determinar si el diseño a prueba de explosiones o de seguridad intrínseca se adapta mejor a los requisitos de ingeniería.
Comprobar las condiciones de instalación. Los accesorios de entrada de cableado, sellos, prensacables, barreras y métodos de conexión son tan importantes como el propio equipo.
No confundir clasificaciones ambientales y de riesgo. Las calificaciones IP, IK y NEMA son complementarias, pero no sustituyen la homologación para ubicaciones peligrosas.
Revisar detalladamente el marcado y listado oficial. La etiqueta completa del equipo es más relevante que las denominaciones abreviadas de marketing.
¿Se pueden usar equipos de División 1 en áreas de División 2?
Sí, en general, los equipos aprobados para División 1 pueden instalarse en zonas de División 2 de la misma clase y grupo de gases. Por ello, algunas empresas estandarizan dispositivos críticos con la aprobación más exigente para garantizar uniformidad, simplificar repuestos y ampliar la flexibilidad operativa.
No obstante, no todos los proyectos deben adoptar equipos de División 1 de forma generalizada. Los productos de División 1 suelen ser más voluminosos, pesados, costosos o tener restricciones de instalación y mantenimiento más estrictas. Una ingeniería correcta siempre parte de una clasificación de áreas precisa, evitando sobredimensionamientos innecesarios.
Conceptos erróneos comunes sobre la Clase I, División 1
“Clase I, División 1 solo significa a prueba de explosiones”
No es cierto. La construcción a prueba de explosiones es un método de protección relevante, pero la seguridad intrínseca es otra solución principal para equipos y circuitos aptos para estas zonas.
“Si el equipo es resistente e impermeable, sirve para C1D1”
Falso. La robustez mecánica y resistencia al agua no eliminan automáticamente el riesgo de ignición en atmósferas inflamables.
“La clasificación de zona es lo mismo que la certificación del equipo”
Incorrecto. Se clasifica primero el área y luego se selecciona y aprueba el equipo para dicha condición.
“Una única aprobación cubre todo tipo de atmósferas de gases”
No. El marcado de grupo de gases y código de temperatura siguen siendo indispensables. Un producto válido para una familia de gases puede no ser apto para otra.
Aplicaciones por sectores industriales
Instrumentación de proceso
Los transmisores de presión, interruptores de nivel, analizadores, cajas de conexiones y conjuntos de terminales ubicados cerca de puntos de emisión habitual de vapores se diseñan y seleccionan cumpliendo los requisitos de Clase I, División 1.
Telefonía e intercomunicación en áreas peligrosas
Los teléfonos de campo, estaciones de emergencia, intercomunicadores VoIP, puntos de megafonía y terminales de alarma en zonas con disolventes, combustibles o hidrocarburos requieren soluciones certificadas o aprobadas C1D1.
Iluminación y señalización
Las luminarias a prueba de explosiones, balizas, sirenas y dispositivos de alarma combinados son de uso habitual en zonas de riesgo por gases y vapores, para garantizar alertas visuales y auditivas claras al personal.
Instalaciones de motores y control
Según la distribución y alcance de la clasificación, las estaciones de control local, desconectadores, envolventes de control y accesorios asociados deben cumplir con los requisitos de División 1.
Preguntas frecuentes (FAQ)
¿Cuál es la diferencia entre Clase I, División 1 y Clase I, División 2?
La Clase I, División 1 contempla la presencia de concentraciones inflamables de gases o vapores durante la operación normal, mantenimiento frecuente, fugas o condiciones de fallo. La División 2 establece que el riesgo no suele presentarse en concentraciones inflamables durante el funcionamiento ordinario.
¿La Clase I, División 1 es igual a la Zona 1 ATEX?
No. Pertenecen a sistemas de clasificación distintos. Sus objetivos prácticos pueden coincidir y algunos productos llevan marcados dobles, pero no son términos equivalentes.
¿Se pueden usar equipos de seguridad intrínseca en Clase I, División 1?
Sí. Los equipos de seguridad intrínseca homologados para ubicaciones peligrosas correspondientes son válidos para aplicaciones de Clase I, División 1. Es uno de los métodos de protección más reconocidos para circuitos de baja energía e instrumentación.
¿La etiqueta Clase I, División 1 aporta toda la información necesaria?
No. También se requieren el grupo de gases, código de temperatura, método de protección, requisitos de instalación y, en muchos casos, datos complementarios de resistencia ambiental.
¿Siguen siendo necesarias las clasificaciones IP o NEMA en equipos C1D1?
En la mayoría de los casos, sí. La homologación de riesgo cubre la ignición, mientras que las clasificaciones IP y NEMA protegen la envolvente contra polvo, agua, corrosión y condiciones climáticas adversas.
¿Dónde se usa más comúnmente la Clase I, División 1?
Los ejemplos más habituales son las zonas de acabado por pulverización, espacios de manipulación de disolventes, salas de bombas, puntos de transferencia de combustibles, salas de generadores de gas y secciones de proceso con emisión de gases o vapores inflamables durante la operación normal.
Conclusión
La Clase I, División 1 es una de las clasificaciones de ubicaciones peligrosas más relevantes en la industria norteamericana, ya que regula las atmósferas de gases y vapores que pueden volverse inflamables durante la operación normal o condiciones de emisión frecuente. Comprender su alcance requiere ir más allá de la etiqueta genérica, analizando las normativas, marcados, grupos de gases, códigos de temperatura y métodos de protección que garantizan la seguridad de los equipos en dichos entornos.
Para una selección de equipos eficaz y segura, el procedimiento correcto es sencillo: definir primero la clasificación precisa del área, luego adaptar el equipo a la clase, división, grupo de gases y requisitos térmicos específicos de la instalación. Este método garantiza un mayor cumplimiento normativo, seguridad operativa y fiabilidad a largo plazo, evitando depender de denominaciones abreviadas o características de envolvente exclusivamente comerciales.
