Una pasarela VoIP no es solo un equipo que convierte un tipo de interfaz de voz en otro. En un proyecto real se ubica entre telefonía heredada, plataformas SIP, sistemas PBX, troncales de operador, teléfonos analógicos, circuitos E1/T1, pasarelas de radio, fax, teléfonos de emergencia y redes IP. Si la arquitectura de red se diseña mal, pueden aparecer fallos de registro, audio unidireccional, llamadas inestables, baja calidad de voz, rutas incorrectas, problemas NAT, exposición de seguridad y mantenimiento difícil.
Diseñar la arquitectura de red de una pasarela VoIP significa planificar dónde se coloca el equipo, cómo fluye la señalización, cómo viaja el medio RTP, cómo se enrutan los números, cómo se conecta con PBX y redes de operador, cómo se protegen las líneas heredadas, cómo se aplica QoS, cómo se construyen los límites de seguridad y cómo se supervisa el sistema. Un buen diseño convierte la pasarela en un puente de voz estable, no en un punto de fallo oculto.
Comprender el papel de la pasarela antes de diseñar la arquitectura
La conversión de interfaces es solo la primera función
Para una implantación estable, pasarela VoIP, emergencia, pasarela, analógico, IP PBX, voz, E1/T1, troncal, FXS deben validarse en rutas reales y bajo carga normal. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
El diseño evita fallos cuando señalización, seguridad, enrutamiento, pasarela, medios, voz, códec, DTMF, llamada se documentan, se prueban y se supervisan de forma conjunta. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
La pasarela como punto de frontera
La decisión práctica consiste en equilibrar pasarela VoIP, gestión, operador, enrutamiento, pasarela, analógico, voz, troncal, PSTN con seguridad, calidad y mantenimiento. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
En esta parte se define arquitectura de red, pasarela, medios, voz, llamada, NAT, LAN, SIP, y se explica cómo afecta a la continuidad de las llamadas. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
Los medios y la señalización pueden no seguir la misma ruta
La arquitectura debe tratar pasarela VoIP, señalización, enrutamiento, pasarela, medios, voz, llamada, PBX, REN como elementos relacionados, no como ajustes aislados. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
Para una implantación estable, señalización, cortafuegos, enrutamiento, pasarela, medios, audio, llamada, NAT, RTP deben validarse en rutas reales y bajo carga normal. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.

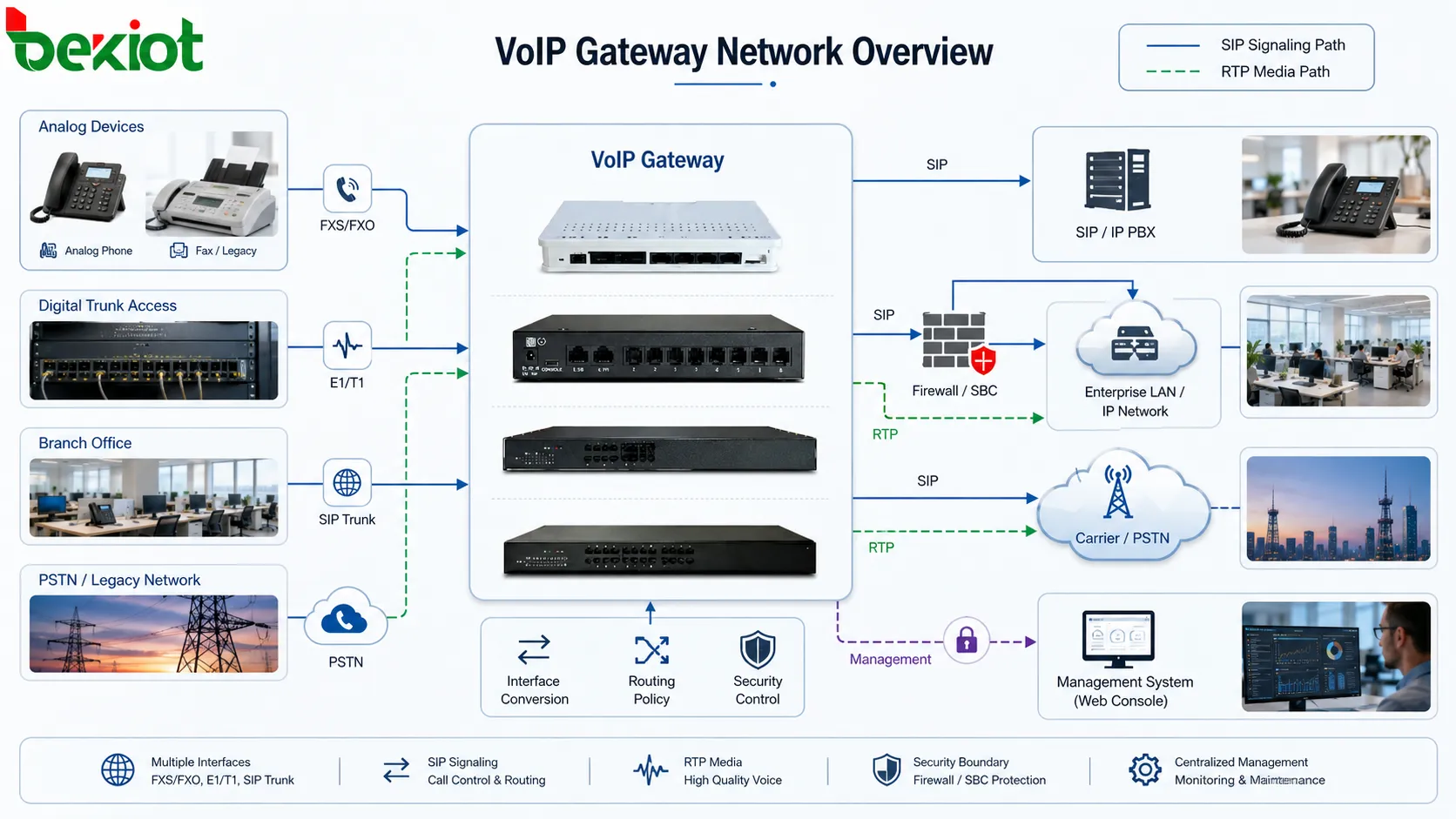

Capas principales de la arquitectura
Capa de acceso
El diseño evita fallos cuando emergencia, pasarela, analógico, voz, E1/T1, troncal, PSTN, PBX, fax se documentan, se prueban y se supervisan de forma conjunta. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
La decisión práctica consiste en equilibrar emergencia, señalización, digital, analógico, troncal, llamada, fax con seguridad, calidad y mantenimiento. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
Capa de servicio de voz
En esta parte se define señalización, operador, pasarela, IP PBX, voz, códec, troncal, llamada, PBX, y se explica cómo afecta a la continuidad de las llamadas. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
La arquitectura debe tratar operador, enrutamiento, pasarela, troncal, PBX, LAN, SIP como elementos relacionados, no como ajustes aislados. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
Capa de red de transporte
Para una implantación estable, cortafuegos, operador, SD-WAN, voz, VLAN, llamada, WAN, PRI, LAN deben validarse en rutas reales y bajo carga normal. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
El diseño evita fallos cuando cortafuegos, enrutamiento, pasarela, voz, QoS se documentan, se prueban y se supervisan de forma conjunta. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
Capa de gestión y monitorización
La decisión práctica consiste en equilibrar gestión, pasarela, respaldo, SNMP, llamada con seguridad, calidad y mantenimiento. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
En esta parte se define gestión, seguridad, pasarela, voz, troncal, llamada, y se explica cómo afecta a la continuidad de las llamadas. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.

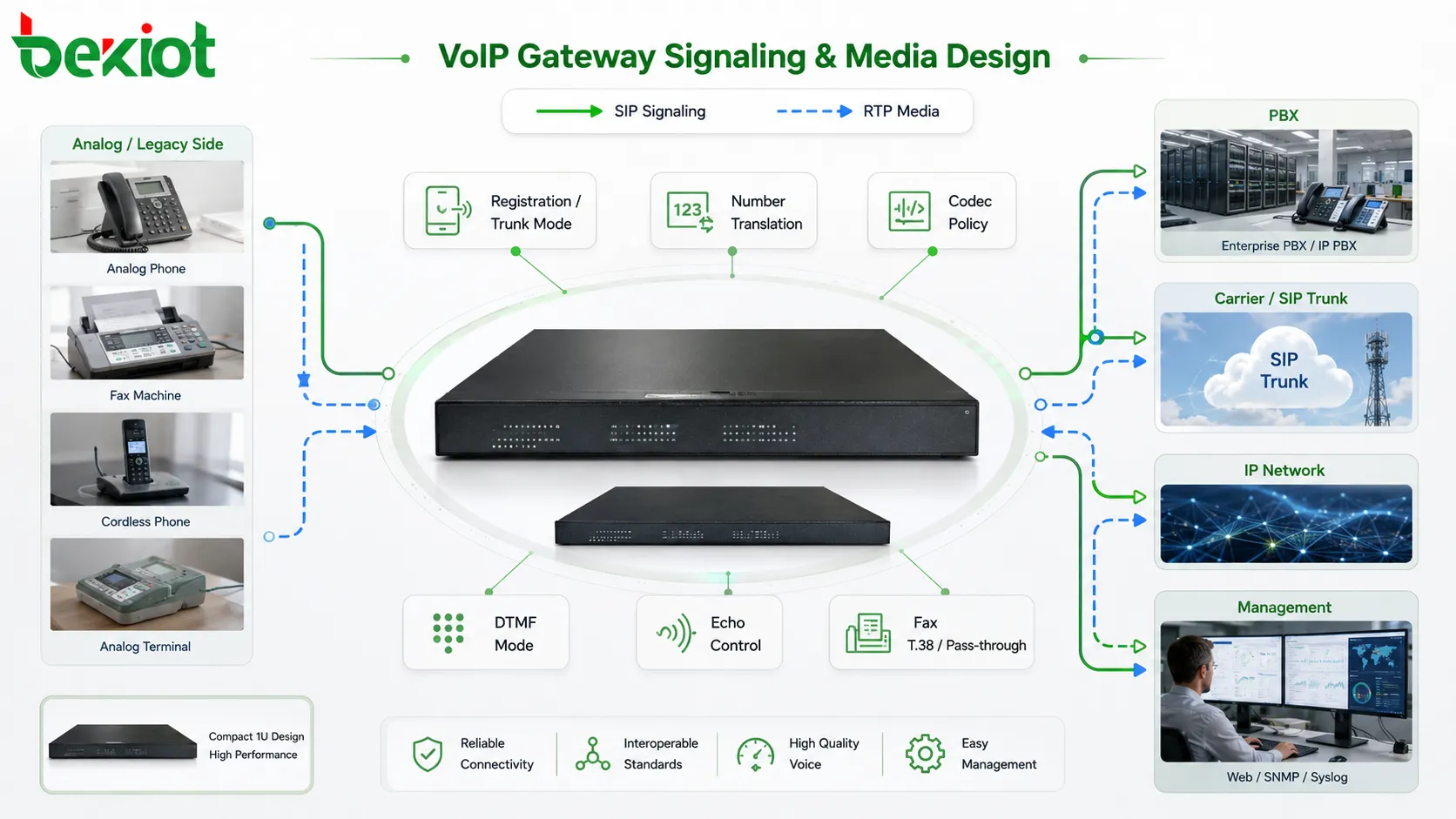

Diseño de la arquitectura de señalización
Registro SIP o modo de troncal entre pares
La arquitectura debe tratar señalización, pasarela, analógico, troncal, llamada, FXS, PBX, SIP como elementos relacionados, no como ajustes aislados. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.
Para una implantación estable, seguridad, operador, pasarela, digital, troncal, llamada, PBX, SIP deben validarse en rutas reales y bajo carga normal. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.
Transformación de números y plan de marcación
El diseño evita fallos cuando operador, pasarela, analógico, troncal, llamada, PBX, NAT se documentan, se prueban y se supervisan de forma conjunta. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.
La decisión práctica consiste en equilibrar emergencia, señalización, enrutamiento, medios, troncal, llamada, DID, LAN, DOD con seguridad, calidad y mantenimiento. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.
Progreso de llamada y asignación de tonos
En esta parte se define pasarela VoIP, señalización, pasarela, digital, analógico, troncal, llamada, NAT, REN, y se explica cómo afecta a la continuidad de las llamadas. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
La arquitectura debe tratar señalización, pasarela, llamada, LAN como elementos relacionados, no como ajustes aislados. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
Transmisión DTMF
Para una implantación estable, señalización, operador, pasarela, voz, códec, DTMF, llamada, PBX, REN deben validarse en rutas reales y bajo carga normal. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
El diseño evita fallos cuando pasarela, troncal, DTMF, PBX, IVR se documentan, se prueban y se supervisan de forma conjunta. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
Diseño de la arquitectura de medios
Planificación de la ruta RTP
La decisión práctica consiste en equilibrar cortafuegos, enrutamiento, pasarela, medios, voz, PBX, NAT, RTP, SBC con seguridad, calidad y mantenimiento. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
En esta parte se define cortafuegos, medios, audio, llamada, QoS, NAT, LAN, RTP, y se explica cómo afecta a la continuidad de las llamadas. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
Selección de códec
La arquitectura debe tratar pasarela, códec, llamada, PSTN, WAN como elementos relacionados, no como ajustes aislados. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
Para una implantación estable, operador, pasarela, audio, códec, llamada, PBX, LAN deben validarse en rutas reales y bajo carga normal. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
Control de eco
El diseño evita fallos cuando pasarela, digital, analógico, eco se documentan, se prueban y se supervisan de forma conjunta. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
La decisión práctica consiste en equilibrar pasarela, analógico, eco con seguridad, calidad y mantenimiento. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
Consideraciones sobre fax y módem
En esta parte se define pasarela VoIP, operador, pasarela, voz, códec, T.38, llamada, PBX, fax, y se explica cómo afecta a la continuidad de las llamadas. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
La arquitectura debe tratar pasarela, voz, códec, T.38, llamada, fax como elementos relacionados, no como ajustes aislados. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
Seguridad y protección de red
Cortafuegos y control de acceso
Para una implantación estable, pasarela VoIP, gestión, cortafuegos, operador, pasarela, SNMP, PBX, SSH, RTP deben validarse en rutas reales y bajo carga normal. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
El diseño evita fallos cuando seguridad, pasarela, llamada, SIP se documentan, se prueban y se supervisan de forma conjunta. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
Atravesamiento NAT y acceso a redes públicas
La decisión práctica consiste en equilibrar cortafuegos, pasarela, medios, audio, SDP, PRI, NAT, RTP, SIP con seguridad, calidad y mantenimiento. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
En esta parte se define monitorización, seguridad, pasarela, SBC, SIP, VPN, y se explica cómo afecta a la continuidad de las llamadas. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.
Cifrado y transporte confiable
La arquitectura debe tratar señalización, medios, SRTP, PRI, RTP, SIP, TLS, VPN como elementos relacionados, no como ajustes aislados. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.
Para una implantación estable, gestión, emergencia, seguridad, voz deben validarse en rutas reales y bajo carga normal. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.
Prevención del fraude tarifario
El diseño evita fallos cuando pasarela VoIP, monitorización, pasarela, troncal, llamada, NAT, CDR se documentan, se prueban y se supervisan de forma conjunta. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.
La decisión práctica consiste en equilibrar emergencia, enrutamiento, pasarela, llamada, NAT, REN con seguridad, calidad y mantenimiento. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.
Diseño de QoS y calidad de voz
Planificación de ancho de banda
En esta parte se define señalización, pasarela, medios, voz, E1/T1, códec, troncal, llamada, FXS, y se explica cómo afecta a la continuidad de las llamadas. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
La arquitectura debe tratar pasarela, respaldo, voz, llamada, LAN como elementos relacionados, no como ajustes aislados. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
Marcado QoS y prioridad
Para una implantación estable, señalización, medios, voz, QoS, PRI, RTP, SIP deben validarse en rutas reales y bajo carga normal. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
El diseño evita fallos cuando cortafuegos, operador, pasarela, WAN, QoS se documentan, se prueban y se supervisan de forma conjunta. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
Control de fluctuación y pérdida de paquetes
La decisión práctica consiste en equilibrar pasarela, audio, llamada con seguridad, calidad y mantenimiento. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
En esta parte se define pasarela, voz, VLAN, WAN, LAN, RTP, y se explica cómo afecta a la continuidad de las llamadas. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
VLAN de voz y segmentación
La arquitectura debe tratar pasarela VoIP, gestión, seguridad, pasarela, voz, VLAN, llamada, QoS, LAN como elementos relacionados, no como ajustes aislados. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
Para una implantación estable, gestión, enrutamiento, voz, RTP, SIP deben validarse en rutas reales y bajo carga normal. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
Alta disponibilidad y planificación de continuidad
Redundancia de la pasarela
El diseño evita fallos cuando redundancia, emergencia, pasarela, respaldo, analógico, voz, troncal, PSTN, fax se documentan, se prueban y se supervisan de forma conjunta. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
La decisión práctica consiste en equilibrar redundancia, emergencia, pasarela, respaldo, analógico, llamada, PBX, PRI con seguridad, calidad y mantenimiento. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
Respaldo de troncales y operadores
En esta parte se define operador, enrutamiento, pasarela, respaldo, E1/T1, troncal, PSTN, PBX, SIP, y se explica cómo afecta a la continuidad de las llamadas. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
La arquitectura debe tratar emergencia, respaldo, analógico, troncal, llamada, SIP como elementos relacionados, no como ajustes aislados. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
Energía y puesta a tierra
Para una implantación estable, emergencia, seguridad, pasarela, respaldo, voz, troncal, UPS deben validarse en rutas reales y bajo carga normal. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
El diseño evita fallos cuando señalización, enrutamiento, pasarela, analógico, E1/T1, FXO se documentan, se prueban y se supervisan de forma conjunta. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
Copia de seguridad y recuperación de configuración
La decisión práctica consiste en equilibrar seguridad, enrutamiento, pasarela, respaldo, códec, troncal, LAN con seguridad, calidad y mantenimiento. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
En esta parte se define respaldo, UPS, y se explica cómo afecta a la continuidad de las llamadas. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.

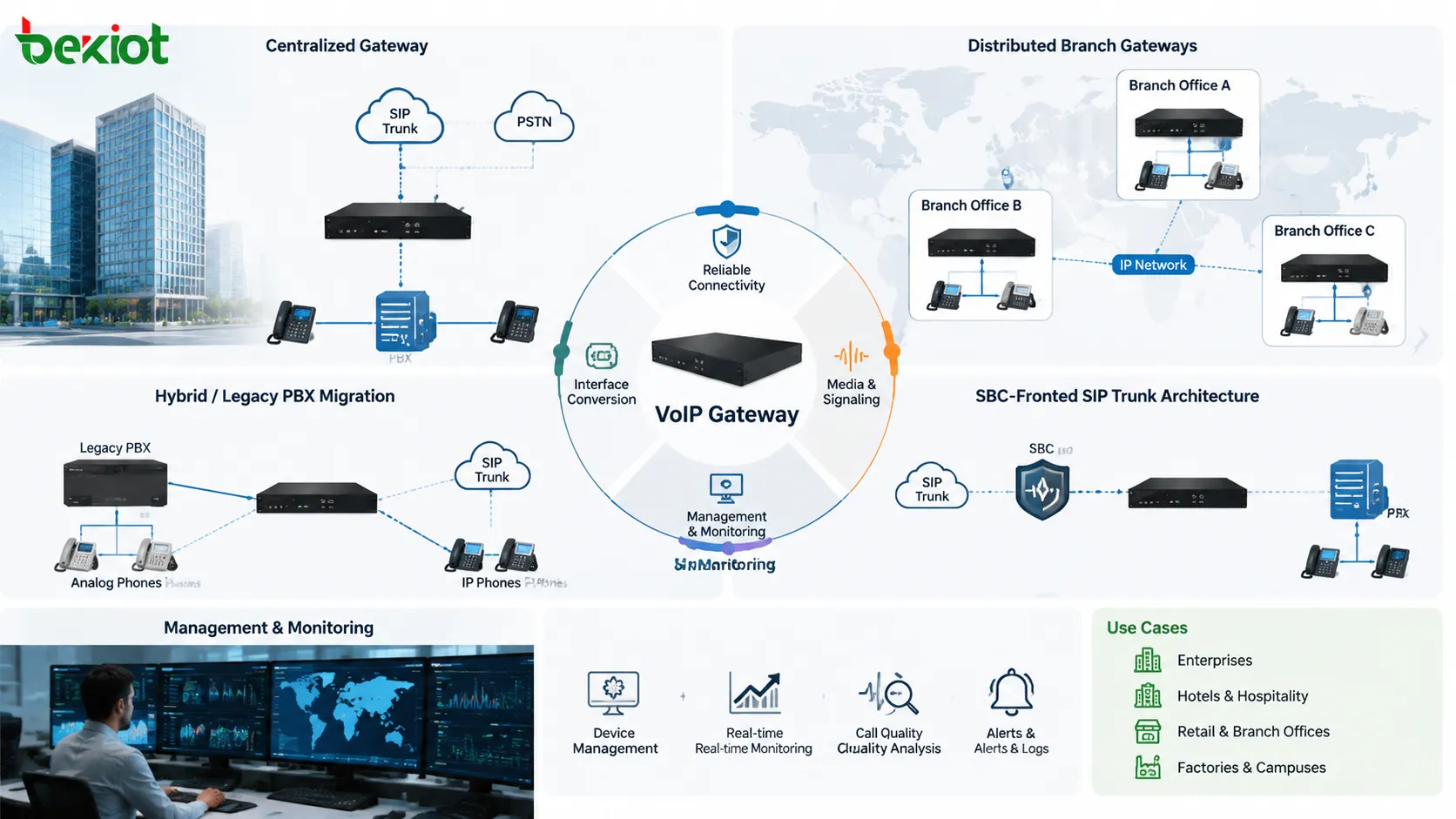

Patrones de despliegue
Arquitectura de pasarela centralizada
La arquitectura debe tratar gestión, operador, pasarela, voz, troncal, PSTN, PBX, PRI como elementos relacionados, no como ajustes aislados. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.
Para una implantación estable, respaldo, analógico, llamada, WAN deben validarse en rutas reales y bajo carga normal. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.
Arquitectura de pasarelas distribuidas
El diseño evita fallos cuando emergencia, pasarela, analógico, troncal, PSTN, REN se documentan, se prueban y se supervisan de forma conjunta. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.
La decisión práctica consiste en equilibrar monitorización, gestión, emergencia, seguridad, enrutamiento, respaldo con seguridad, calidad y mantenimiento. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.
Arquitectura de migración híbrida
En esta parte se define operador, pasarela, analógico, troncal, PBX, SIP, y se explica cómo afecta a la continuidad de las llamadas. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
La arquitectura debe tratar enrutamiento, troncal como elementos relacionados, no como ajustes aislados. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
Arquitectura con SBC al frente
Para una implantación estable, pasarela VoIP, seguridad, operador, enrutamiento, pasarela, medios, voz, NAT, SBC deben validarse en rutas reales y bajo carga normal. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
El diseño evita fallos cuando pasarela, troncal, SIP se documentan, se prueban y se supervisan de forma conjunta. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
Arquitectura de gestión y mantenimiento
Monitorización y visibilidad de alarmas
La decisión práctica consiste en equilibrar monitorización, pasarela, troncal, llamada con seguridad, calidad y mantenimiento. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
En esta parte se define monitorización, pasarela, analógico, troncal, llamada, y se explica cómo afecta a la continuidad de las llamadas. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
Registros y captura de paquetes
La arquitectura debe tratar señalización, enrutamiento, pasarela, medios, códec, DTMF, llamada, RTP, SIP como elementos relacionados, no como ajustes aislados. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
Para una implantación estable, pasarela deben validarse en rutas reales y bajo carga normal. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
Gestión de firmware y configuración
El diseño evita fallos cuando seguridad, pasarela, voz se documentan, se prueban y se supervisan de forma conjunta. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
La decisión práctica consiste en equilibrar gestión, pasarela, respaldo, troncal, llamada, LAN con seguridad, calidad y mantenimiento. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
Pruebas rutinarias
En esta parte se define emergencia, analógico, audio, troncal, DTMF, llamada, fax, y se explica cómo afecta a la continuidad de las llamadas. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
La arquitectura debe tratar emergencia, pasarela como elementos relacionados, no como ajustes aislados. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
Errores comunes de diseño
Diseñar solo SIP e ignorar RTP
Para una implantación estable, señalización, pasarela, medios, voz, audio, llamada, RTP, SIP deben validarse en rutas reales y bajo carga normal. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
Usar planes de marcación predeterminados
El diseño evita fallos cuando emergencia, operador, llamada, WAN, LAN se documentan, se prueban y se supervisan de forma conjunta. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
Exponer pasarelas directamente a redes no confiables
La decisión práctica consiste en equilibrar cortafuegos, seguridad, enrutamiento, pasarela, SBC, SIP, VPN con seguridad, calidad y mantenimiento. Si el entorno cambia, los registros y las copias de configuración deben actualizarse.
Ignorar las condiciones de líneas analógicas
En esta parte se define pasarela, analógico, eco, y se explica cómo afecta a la continuidad de las llamadas. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.
Sin documentación después de la puesta en marcha
La arquitectura debe tratar seguridad, enrutamiento, pasarela, códec como elementos relacionados, no como ajustes aislados. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.
Criterios de evaluación
Corrección del enrutamiento de llamadas
Para una implantación estable, emergencia, analógico, troncal, llamada, DID deben validarse en rutas reales y bajo carga normal. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.
Calidad y estabilidad de voz
El diseño evita fallos cuando voz, códec, DTMF, llamada, eco, fax se documentan, se prueban y se supervisan de forma conjunta. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.
Control de seguridad
La decisión práctica consiste en equilibrar gestión, seguridad, pasarela, troncal, llamada, SIP con seguridad, calidad y mantenimiento. El resultado esperado es una ruta de voz clara, segura y fácil de mantener.
Supervivencia del servicio
En esta parte se define pasarela, respaldo, troncal, PBX, WAN, y se explica cómo afecta a la continuidad de las llamadas. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
Mantenibilidad
La arquitectura debe tratar monitorización, pasarela, respaldo, UPS como elementos relacionados, no como ajustes aislados. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
Notas finales
Para una implantación estable, arquitectura de red, pasarela VoIP, gestión, redundancia, señalización, seguridad, enrutamiento, pasarela, medios deben validarse en rutas reales y bajo carga normal. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
El diseño evita fallos cuando emergencia, operador, pasarela, digital, analógico, troncal, llamada, PBX, fax se documentan, se prueban y se supervisan de forma conjunta. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
La decisión práctica consiste en equilibrar pasarela VoIP, monitorización, pasarela, medios, QoS, LAN con seguridad, calidad y mantenimiento. También deben revisarse permisos, rutas de respaldo y comportamiento durante fallos.
FAQ
¿Cuál es el papel principal de una pasarela VoIP en la arquitectura de red?
En esta parte se define señalización, enrutamiento, digital, analógico, medios, voz, troncal, PSTN, PBX, y se explica cómo afecta a la continuidad de las llamadas. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
¿Por qué algunas llamadas de pasarela VoIP conectan pero no tienen audio?
La arquitectura debe tratar señalización, cortafuegos, enrutamiento, medios, SDP, NAT, RTP, SIP como elementos relacionados, no como ajustes aislados. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
¿Debe colocarse una pasarela VoIP detrás de un SBC?
Para una implantación estable, seguridad, medios, troncal, NAT, SBC, SIP deben validarse en rutas reales y bajo carga normal. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
¿Qué debe considerarse al conectar dispositivos analógicos?
El diseño evita fallos cuando DTMF, eco, FXS, fax, REN, FXO se documentan, se prueban y se supervisan de forma conjunta. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
¿Cómo se puede mejorar la fiabilidad de una pasarela VoIP?
La decisión práctica consiste en equilibrar monitorización, enrutamiento, pasarela, respaldo, troncal, llamada, QoS, UPS con seguridad, calidad y mantenimiento. La comprobación debe incluir señales, medios, numeración y experiencia del usuario.
