En salas de servidores, centros de datos, gabinetes de telecomunicaciones y salas de equipos edge, los ingenieros suelen describir los equipos como 1U, 2U, 4U o 6U. Esta “U” no es un indicador de rendimiento. Es una unidad física de altura usada para planificar cuánto espacio vertical ocupará un servidor, switch, gateway, dispositivo de almacenamiento u otro equipo montado en rack dentro de un gabinete estándar.
Comprender esta unidad es importante para el diseño de proyectos. Ayuda a los equipos a estimar la capacidad del gabinete, reservar espacio para futuros dispositivos, organizar el cableado, mejorar el flujo de aire y evitar conflictos de instalación durante la entrega.
La medida básica detrás de los equipos de rack

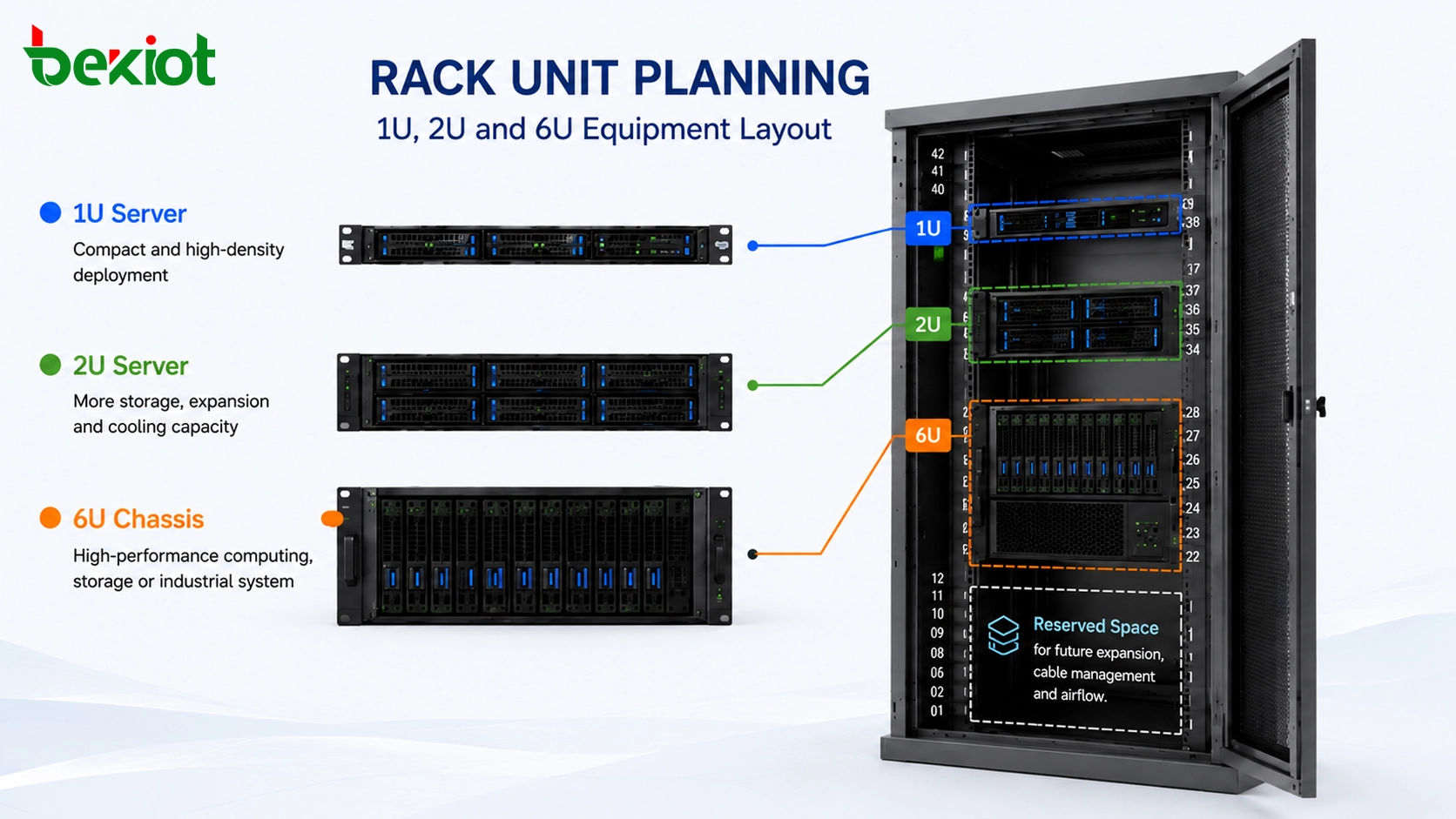

“U” significa “Rack Unit”, una medida estándar de altura usada para equipos montados en rack. Una unidad de rack equivale a 1,75 pulgadas, aproximadamente 4,45 centímetros o 44,45 milímetros. Cuando un dispositivo se describe como 1U, ocupa una unidad de rack de altura vertical. Un dispositivo 2U ocupa dos unidades de rack, y un dispositivo 6U ocupa seis unidades de rack.
Este estándar facilita mucho la planificación de equipos. En lugar de medir manualmente cada chasis de servidor, los ingenieros pueden usar el valor U para entender rápidamente el consumo de espacio del gabinete. Un servidor 1U suele ser compacto y adecuado para despliegues de alta densidad. Un servidor 2U ofrece más espacio interno para discos, tarjetas de expansión, refrigeración o hardware de mayor rendimiento. Chasis más grandes, como 4U o 6U, pueden usarse para almacenamiento, computación GPU, control industrial, procesamiento multimedia o sistemas de propósito especial.
Cómo las marcas del gabinete ayudan a los instaladores

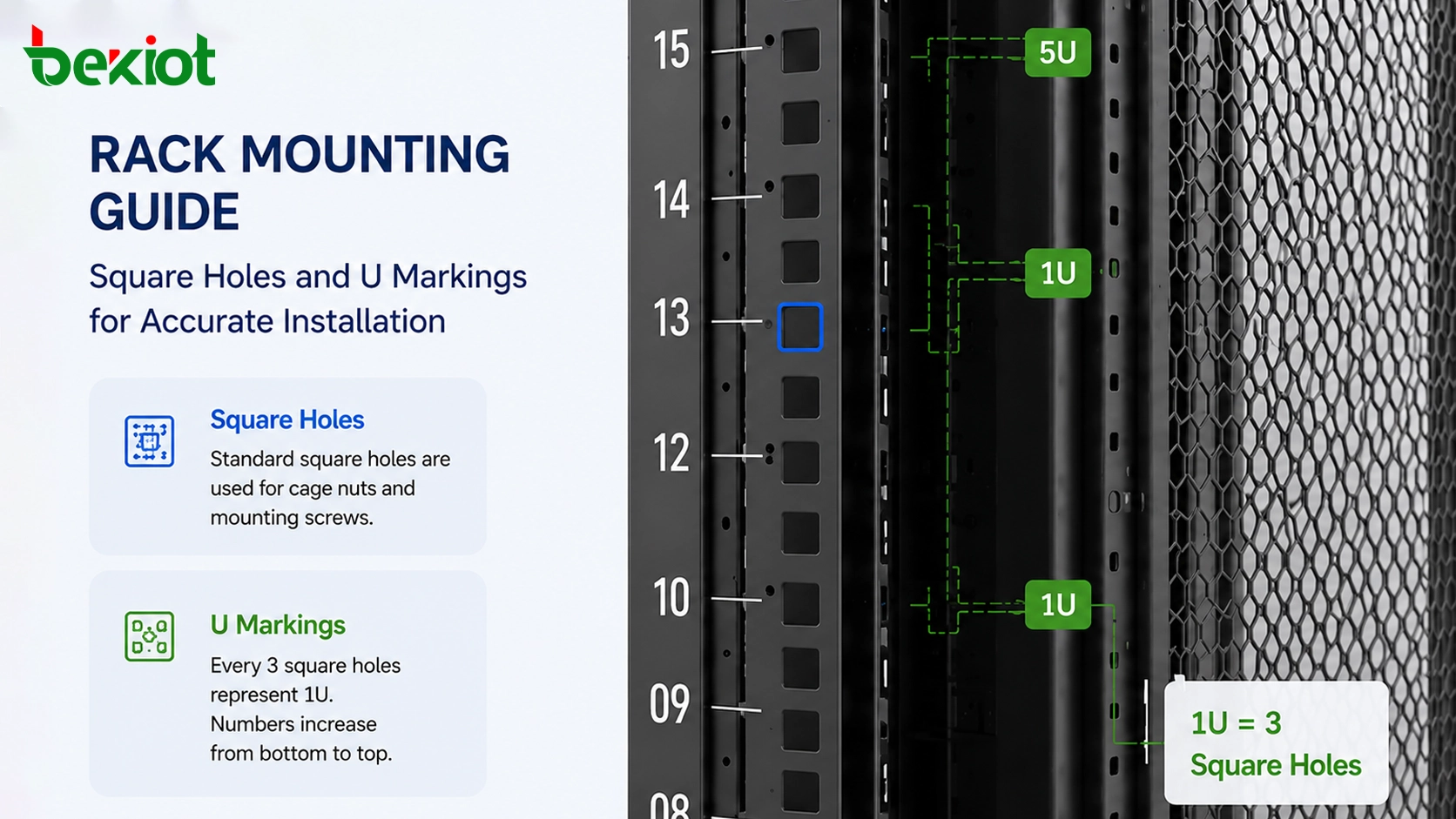

Los gabinetes de servidores estándar normalmente incluyen rieles verticales de montaje con orificios cuadrados repetidos. Estos orificios no son aleatorios. Corresponden al espaciado de unidades de rack, y las marcas numeradas junto a ellos ayudan a los instaladores a ubicar la posición correcta de cada dispositivo.
En muchos gabinetes, cada tres orificios cuadrados representan una unidad de rack. La numeración suele comenzar en la parte inferior del gabinete y aumentar hacia arriba. Esto permite que ingenieros e instaladores sigan con precisión un plano de distribución del rack. Por ejemplo, si el diseño especifica que un servidor 2U debe instalarse desde U10 hasta U11, el equipo de instalación puede identificar los orificios correctos sin adivinar.
Alturas comunes de gabinetes en proyectos reales
El gabinete de servidor de altura completa más común es 42U. Esto significa que el gabinete puede contener teóricamente equipos con una altura vertical combinada de 42 unidades de rack. Si cada dispositivo fuera exactamente 1U y no se reservara espacio, un gabinete 42U podría alojar 42 unidades de equipos 1U.
En la práctica, los equipos de proyecto suelen reservar espacio adicional para paneles de parcheo, organizadores de cables, unidades de distribución de energía, paneles ciegos, rutas de flujo de aire, acceso de servicio y expansión futura. Por eso, el máximo teórico no siempre es la densidad de despliegue recomendada.
| Altura del gabinete | Uso típico | Notas de planificación |
|---|---|---|
| 24U | Salas de servidores pequeñas, sitios edge, sucursales, áreas de equipos junto a pared | Adecuado para despliegues menores donde el espacio y la cantidad de dispositivos son limitados. |
| 42U | Centros de datos estándar, salas de telecomunicaciones, salas de equipos empresariales | La altura de gabinete más utilizada para despliegues generales de servidores y redes. |
| 45U / 48U | Salas de datos de gran capacidad, gabinetes de alta densidad, proyectos que requieren más espacio de cableado | Ofrece espacio vertical adicional para equipos, gestión de cables, flujo de aire y expansión. |
Por qué la planificación U importa antes de comprar
Al seleccionar servidores, switches, gateways de comunicación, dispositivos de almacenamiento, appliances de seguridad o equipos de red industrial, conocer la altura U ayuda a determinar si el equipo puede instalarse en el rack planificado. También ayuda a evitar uno de los errores más comunes: comprar primero los dispositivos y descubrir después que el espacio del gabinete no es suficiente.
En un proyecto bien diseñado, la lista de equipos debe incluir nombre del dispositivo, cantidad, altura U, posición de instalación, requisito de energía, conexión de red, salida de calor y espacio de mantenimiento. Esta información permite calcular si conviene más un gabinete 24U, 42U, 45U o 48U.
El cálculo de espacio es solo el primer paso
El cálculo de unidades de rack indica cuánto espacio vertical ocupan los equipos, pero no resuelve todos los problemas de diseño. Un gabinete también necesita profundidad suficiente, capacidad de carga, capacidad eléctrica, capacidad de refrigeración y espacio para rutas de cableado.
Por ejemplo, un dispositivo 1U puede caber por altura, pero aun así ser inadecuado si es demasiado profundo para el gabinete, demasiado pesado para los rieles o requiere espacio posterior de cableado que no fue reservado.
La expansión futura debe incluirse
Muchos proyectos crecen después de la primera fase. Más servidores, switches, gateways, paneles de parcheo, grabadores, dispositivos de seguridad o unidades de computación edge pueden añadirse más adelante. Si el gabinete queda completamente lleno al inicio, las actualizaciones posteriores pueden requerir un segundo gabinete, cableado extra, nueva distribución eléctrica y más trabajo de instalación.
Un diseño práctico suele reservar unidades de rack libres para expansión futura y flexibilidad de mantenimiento. Esto simplifica las actualizaciones posteriores y reduce el riesgo de rehacer toda la distribución del gabinete.
Planificación para salas de servidores y gabinetes de comunicación
La planificación de unidades de rack no se limita a servidores IT. También es importante para sistemas de telecomunicaciones, plataformas IP PBX, servidores multimedia, plataformas de despacho, servidores de grabación, gateways de video, gateways RoIP, switches de red, routers, firewalls y equipos de energía. Cualquier equipo montado en rack debe evaluarse por su altura U antes de instalarse.

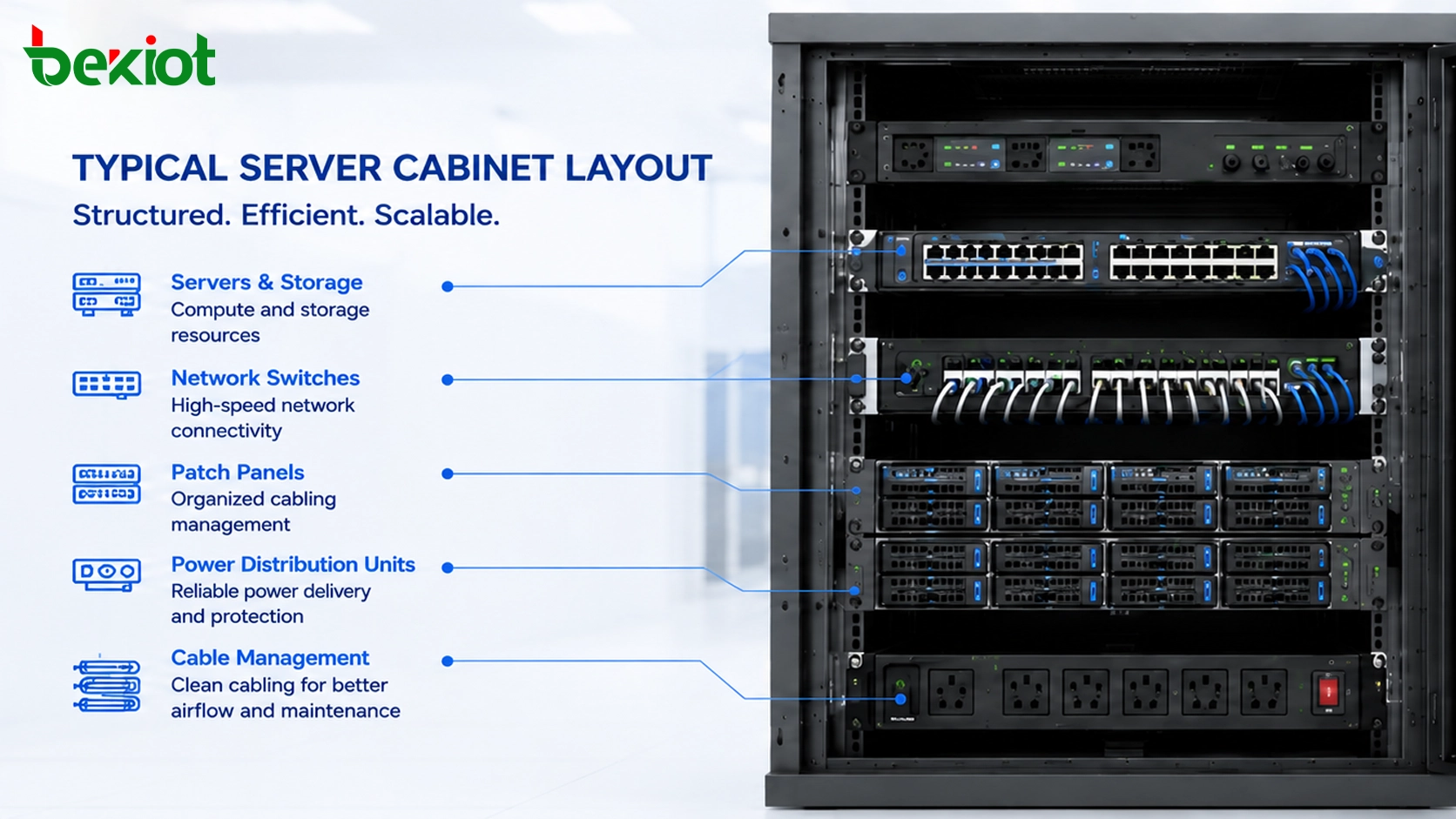

En un proyecto de sistema de comunicación, el gabinete puede contener tanto equipos IT como hardware de comunicación. Por ejemplo, un gabinete puede incluir servidores, plataformas SIP, switches, gateways, almacenamiento, paneles de parcheo y equipos de energía. Una distribución clara reduce errores de cableado y da a mantenimiento una estructura de sistema más legible.
Flujo de diseño recomendado
Un plan de gabinete fiable debe comenzar con la lista de equipos. Cada dispositivo debe revisarse por altura U, profundidad, peso, entrada de energía, dirección de enfriamiento, ubicación de puertos y acceso de mantenimiento. Después, el ingeniero puede crear un dibujo de elevación del rack que defina dónde se instalará cada dispositivo.
Los equipos pesados suelen colocarse en la parte inferior del gabinete para mejorar la estabilidad. Los paneles de parcheo y organizadores de cables deben ubicarse cerca de los dispositivos que sirven. Los dispositivos que requieren operación frecuente o revisión de estado deben colocarse, cuando sea posible, a una altura cómoda de visualización.
Revise detalles de instalación antes de la entrega
Antes de que el proyecto llegue a la instalación, el equipo debe confirmar tamaño de gabinete, tipo de riel, accesorios de montaje, distribución de energía, puesta a tierra, dirección de entrada de cables, ventilación y espacio de servicio alrededor del gabinete. Estos detalles suelen afectar si el diseño funciona bien en sitio.
En proyectos con varios gabinetes, la numeración y el etiquetado consistentes son importantes. ID de gabinete, posición U, nombre del dispositivo, mapa de puertos, etiqueta de cable y etiqueta de circuito eléctrico deben coincidir con la documentación final.
Use paneles ciegos y organizadores de cables correctamente
Los paneles ciegos no son solo decorativos. Ayudan a guiar el flujo de aire y reducir la recirculación de aire caliente en diseños de refrigeración frontal-trasera. Los organizadores mantienen cables de red y energía ordenados, reducen tensión de curvatura y facilitan el mantenimiento futuro.
Aunque el cálculo U parezca correcto, una mala gestión de cables puede hacer que el gabinete sea difícil de mantener. Por eso, el espacio del rack no debe planificarse solo alrededor de dispositivos. Las rutas de cable, el flujo de aire y el acceso de servicio deben planificarse juntos.
Valor para propietarios e integradores
Una planificación U correcta reduce el riesgo del proyecto. Ayuda a los propietarios a estimar cantidad de gabinetes, espacio de sala, distribución eléctrica y capacidad de expansión futura antes de comprar equipos. También ayuda a los integradores a preparar planos más claros, reducir errores de instalación y entregar una distribución de gabinete más profesional.
En proyectos de centros de datos, telecomunicaciones, comunicación industrial, seguridad y edificios inteligentes, el sistema de unidades de rack ofrece un lenguaje compartido entre diseñadores, proveedores, instaladores y equipos de mantenimiento. Cuando todos entienden 1U, 2U, 6U y 42U, la planificación es más precisa y la comunicación más simple.
El mejor diseño de gabinete no es el que llena todas las unidades de rack. Es el que equilibra densidad de equipos, disipación de calor, cableado, energía, mantenimiento y escalabilidad a largo plazo.
FAQ
¿1U siempre es mejor porque ahorra espacio?
No siempre. Un dispositivo 1U ahorra espacio vertical, pero un chasis 2U o mayor puede ofrecer mejor refrigeración, más bahías de disco, más ranuras de expansión o mantenimiento más sencillo. La elección depende de rendimiento, densidad y requisitos de servicio.
¿Pueden equipos de rack de diferentes marcas caber en el mismo gabinete?
Normalmente sí, si siguen dimensiones estándar de rack y son compatibles la profundidad del gabinete, tipo de riel, capacidad de carga y accesorios de montaje. Sin embargo, siempre debe verificarse la profundidad del dispositivo y el espacio posterior de cableado antes de comprar.
¿Los switches de red deben instalarse arriba o en medio del gabinete?
Depende del diseño de cableado. El switching top-of-rack es común en centros de datos, mientras que una posición media o superior puede ser más cómoda en salas pequeñas. La mejor posición debe reducir la longitud de cable y mantener el mantenimiento conveniente.
¿Cuánto espacio de rack sin usar se debe reservar?
No existe una regla fija para todos los proyectos, pero dejar espacio para organizadores de cables, paneles ciegos, futuros dispositivos y flujo de aire suele ser mejor que llenar el gabinete por completo en la primera fase.
¿La altura U incluye patas del equipo o soportes de escritorio?
La altura de unidad de rack normalmente se refiere al tamaño de instalación montada en rack. Patas de escritorio, soportes de pared o accesorios no rack pueden no seguir la misma medida, por lo que el kit de montaje y el dibujo de instalación deben revisarse por separado.
