La protección contra sobretensiones combina dispositivos de protección, puesta a tierra, equipotencialidad, diseño de cableado y métodos de instalación coordinados para limitar la sobretensión transitoria y desviar la corriente de impulso lejos de los equipos sensibles. Se utiliza para proteger sistemas de distribución eléctrica, armarios de control, líneas de telecomunicaciones, redes de datos, sistemas de seguridad, automatización industrial, energías renovables, electrónica de edificios y equipos exteriores.

Una sobretensión puede durar solo microsegundos, pero su impacto puede ser grave. Puede dañar fuentes de alimentación, puertos de comunicación, placas electrónicas, sensores, controladores, switches de red, cámaras, paneles de control de acceso, routers, medidores, alarmas y dispositivos de campo. En casos severos, el resultado no es solo el coste de sustitución, sino también interrupción del servicio, pérdida de datos, riesgos de seguridad y fallos ocultos repetidos.

De dónde procede la sobretensión transitoria

Las sobretensiones suelen asociarse a los rayos, pero el rayo es solo una fuente. Maniobras eléctricas, arranque de motores, operación de transformadores, conmutación de bancos de condensadores, fallos de red, restablecimiento de energía, relés, interrupción de cargas inductivas y equipos grandes cercanos también pueden producir eventos breves de sobretensión.

Las instalaciones exteriores, tramos largos de cable, equipos en azoteas, entradas de servicio, subestaciones, plantas solares, torres de telecomunicaciones, talleres industriales, sistemas de transporte y edificios distribuidos están más expuestos porque el cableado puede captar y transportar energía de sobretensión a largas distancias.

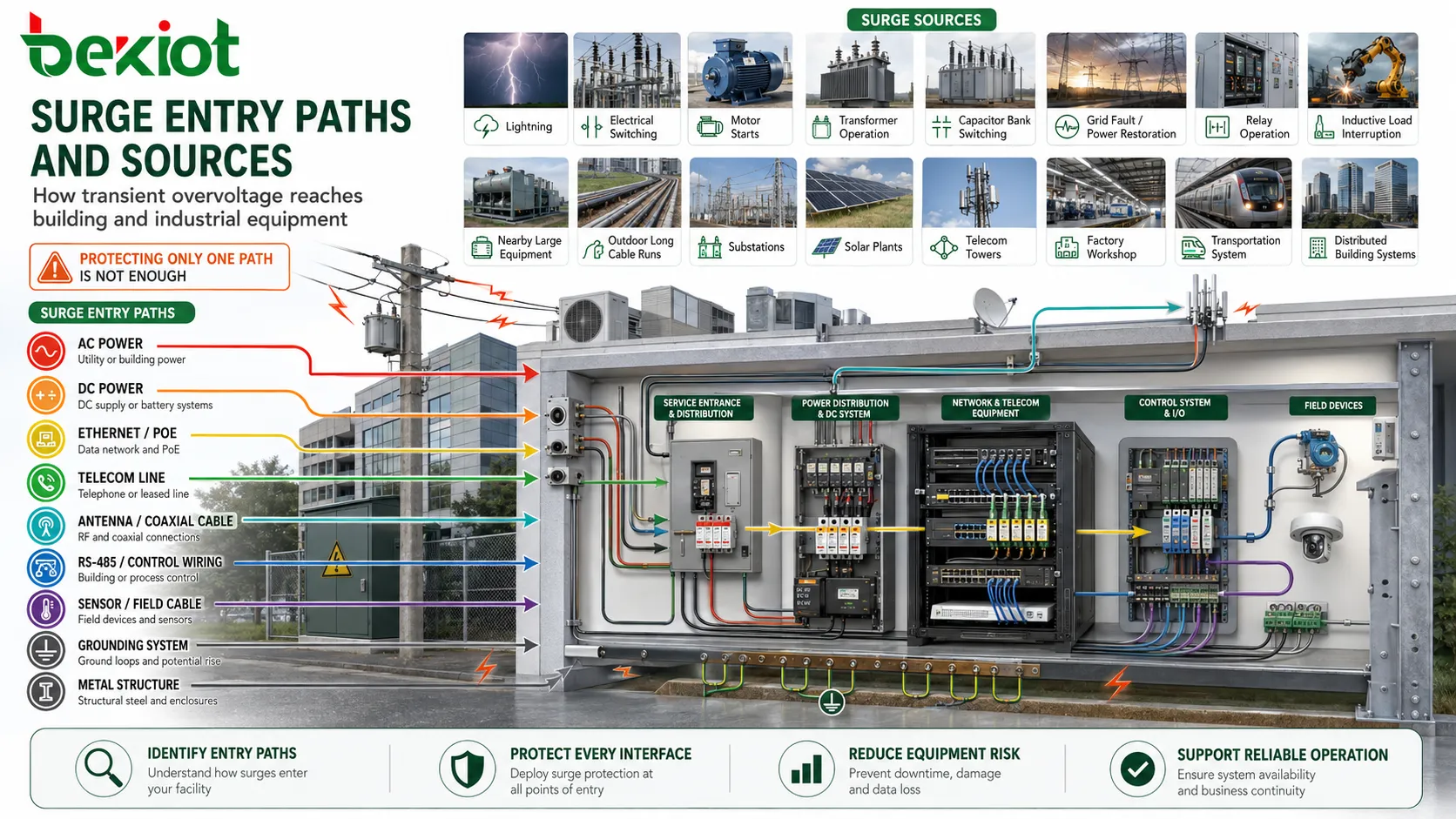

La planificación debe comenzar identificando las rutas de entrada. La energía de sobretensión puede entrar por alimentación CA, alimentación CC, Ethernet, PoE, cable coaxial, RS-485, líneas telefónicas, alimentadores de antena, cableado de control, cables de sensores, conductores de tierra o estructuras metálicas. Proteger solo una ruta puede dejar otra ruta abierta.

Normas que guían la selección del producto

Serie IEC 61643

La serie IEC 61643 se usa ampliamente para dispositivos de protección contra sobretensiones. Sus distintas partes se aplican a diferentes circuitos y aplicaciones. Los sistemas de baja tensión CA, sistemas CC, instalaciones fotovoltaicas, redes de telecomunicaciones, redes de señalización y componentes de protección pueden requerir referencias normativas diferentes.

Para circuitos de potencia CA de baja tensión, IEC 61643-11 define requisitos y métodos de ensayo para dispositivos conectados a sistemas CA. Para redes de telecomunicaciones y señalización, IEC 61643-21 cubre dispositivos usados en líneas de comunicación y señal, incluidas líneas que también pueden transportar energía, como PoE.

UL 1449

UL 1449 es una norma de seguridad importante en Norteamérica para dispositivos de protección contra sobretensiones. Se cita con frecuencia al seleccionar equipos para instalaciones en Estados Unidos o con listado UL. Cubre la seguridad y la evaluación de desempeño de productos destinados a limitar sobretensiones transitorias.

Cuando un proyecto requiere SPD listados por UL, deben verificarse cuidadosamente el tipo de producto, tensión nominal, ubicación de instalación, envolvente, corriente nominal de cortocircuito e información de marcado.

NEC y códigos eléctricos locales

Los códigos eléctricos definen cómo deben instalarse, conectarse, ponerse a tierra y coordinarse los dispositivos de protección en edificios e instalaciones reales. En Estados Unidos, los requisitos del NEC son importantes, aunque su adopción puede variar por estado o autoridad local.

En cualquier región, el instalador debe confirmar el código vigente adoptado, los requisitos de inspección local, el uso del edificio, las condiciones de entrada de servicio y las exigencias especiales para sistemas de emergencia, viviendas, salud, plantas industriales o instalaciones públicas.

EN, CE y reglas regionales

En mercados europeos pueden ser relevantes las versiones EN de normas IEC y las rutas de conformidad CE aplicables. En otras regiones también pueden aplicar reglamentos eléctricos locales, normas de compañías eléctricas, códigos contra incendios, reglas de telecomunicaciones y esquemas de certificación de producto.

Los proyectos internacionales no deben asumir que una certificación satisface automáticamente todos los mercados. La documentación del producto debe coincidir con la región de destino y la categoría de instalación.

Requisitos específicos del sector

Ferrocarriles, marina, fotovoltaica, energía eólica, petróleo y gas, centros de datos, instalaciones médicas, aeropuertos, torres de telecomunicaciones y sistemas de control industrial pueden exigir niveles de protección o prácticas de instalación adicionales. Estos entornos suelen tener mayor exposición, necesidad de continuidad crítica o requisitos de seguridad más estrictos.

Los equipos de proyecto deben revisar tanto las normas del producto como las normas de diseño del sistema. Un SPD cualificado por sí solo no garantiza un sistema de protección cualificado si la puesta a tierra, la equipotencialidad, el tendido de cables y la coordinación son deficientes.

Cómo se expresan normalmente los niveles de protección

El nivel de protección no es un único número. Se describe mediante varias clasificaciones y parámetros, como tensión máxima de funcionamiento continuo, nivel de protección de tensión, corriente nominal de descarga, corriente máxima de descarga, corriente de impulso, corriente nominal de cortocircuito, comportamiento de respuesta, modo de protección y tipo de instalación.

Un valor bajo de protección de tensión puede parecer atractivo, pero debe ser adecuado para la tensión del sistema y la corriente de sobretensión esperada. Un dispositivo con alta capacidad de descarga puede proteger mal si se instala con cables largos, mala tierra o coordinación incorrecta con dispositivos aguas abajo.

Por eso, los niveles de protección deben interpretarse junto con la posición de instalación, protección aguas arriba, tipo de puesta a tierra del sistema, longitud de cable, riesgo de exposición y capacidad de resistencia del equipo protegido.

Coordinación de Type 1, Type 2 y Type 3

Type 1 en la entrada de servicio

Los dispositivos Type 1 se usan comúnmente en el origen de la instalación o entrada de servicio, donde pueden entrar sobretensiones de alta energía al edificio. Suelen seleccionarse cuando existe protección externa contra rayos, líneas aéreas, alta exposición o necesidad de soportar corrientes de impulso mayores.

Su propósito es reducir la energía principal entrante antes de que se propague por el sistema de distribución interno. La ubicación y la equipotencialidad son críticas porque este nivel maneja la primera ruta importante de la sobretensión.

Type 2 en tableros de distribución

Los dispositivos Type 2 se instalan comúnmente en cuadros de distribución, subpaneles, armarios de control y puntos internos de distribución eléctrica. Reducen la energía residual que queda después de la protección aguas arriba o que se genera dentro de la instalación.

En muchos edificios y plantas industriales, la protección Type 2 es la capa central de control de sobretensión en baja tensión. Protege grupos de circuitos aguas abajo y reduce el esfuerzo sobre equipos terminales.

Type 3 cerca de cargas sensibles

Los dispositivos Type 3 se usan cerca de equipos sensibles o cargas finales. Están destinados a limitar la tensión transitoria restante en el punto de uso. Ejemplos son dispositivos de control, computadoras, equipos de datos, paneles de seguridad, instrumentación o terminales de comunicación.

La protección Type 3 normalmente no debe usarse como única capa en instalaciones de alta exposición. Funciona mejor cuando se coordina con dispositivos Type 1 o Type 2 aguas arriba.

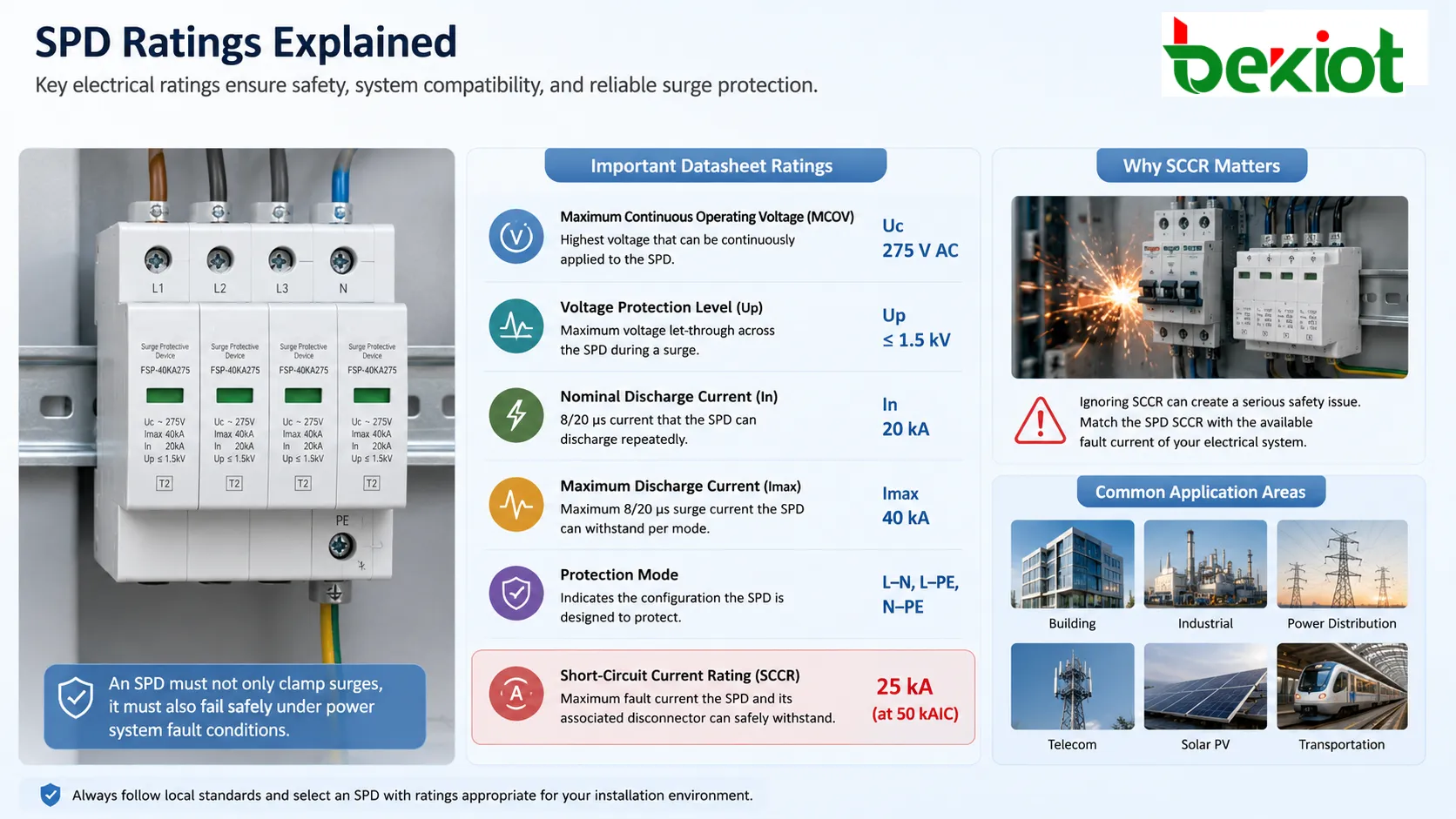

Parámetros clave que leer en una hoja de datos

Tensión máxima de funcionamiento continuo

La tensión máxima de funcionamiento continuo define la tensión normal más alta que el dispositivo puede soportar continuamente sin operar de forma incorrecta. Debe seleccionarse según la tensión del sistema y la variación esperada.

Si este valor es demasiado bajo, el dispositivo puede envejecer rápido, calentarse o fallar con fluctuaciones normales. Si es demasiado alto, el equipo protegido puede ver mayor tensión residual durante una sobretensión.

Nivel de protección de tensión

El nivel de protección de tensión indica la tensión residual que aparece en el lado protegido durante una prueba de sobretensión definida. Una tensión residual menor suele indicar mejor limitación, pero debe evaluarse junto con la corriente de descarga y la longitud de los conductores de conexión.

Los conductores largos pueden añadir tensión durante eventos rápidos. Incluso un buen dispositivo funciona mal si se instala con cables largos, en bucle o mal encaminados.

Corriente nominal y máxima de descarga

La corriente nominal de descarga representa el nivel de corriente de sobretensión que el dispositivo puede manejar repetidamente bajo condiciones de ensayo definidas. La corriente máxima de descarga representa una capacidad mayor para un solo evento especificado.

Estas clasificaciones ayudan a comparar la robustez, pero no deben usarse de forma aislada. También deben considerarse la exposición del sitio, protección aguas arriba, puesta a tierra del sistema y fallos esperados.

Corriente de impulso

La corriente de impulso es especialmente importante para protección de alta energía cerca de la entrada de servicio o zonas expuestas a rayos. Se asocia a menudo con dispositivos diseñados para soportar mayor energía relacionada con descargas atmosféricas.

Los proyectos con sistemas externos contra rayos, alimentación aérea, estructuras exteriores expuestas o líneas críticas de entrada pueden requerir mayor capacidad de corriente de impulso.

Corriente nominal de cortocircuito

La corriente nominal de cortocircuito indica el nivel de corriente de fallo que el dispositivo y su seccionador asociado pueden soportar con seguridad en el punto de instalación. Debe coincidir con la corriente de fallo disponible del sistema eléctrico.

Ignorar esta clasificación puede crear un problema serio de seguridad. Un SPD no solo debe limitar sobretensiones; también debe fallar de forma segura bajo condiciones de fallo del sistema eléctrico.

Modos de protección y rutas de cableado

Línea a neutro

La protección línea-neutro controla sobretensiones en modo diferencial entre conductores activos. Es importante para equipos conectados entre fase y neutro.

Este modo ayuda a reducir el esfuerzo de tensión en entradas de fuente de alimentación, circuitos de control y cargas electrónicas.

Línea a tierra

La protección línea-tierra desvía energía de sobretensión desde conductores activos hacia la ruta de tierra de protección. Suele ser importante para eventos asociados a rayos y modo común.

La calidad de la puesta a tierra y de la equipotencialidad afecta directamente este modo. Una ruta de tierra débil limita el desempeño y aumenta el riesgo para equipos o personas.

Neutro a tierra

La protección neutro-tierra puede ser necesaria según el sistema de puesta a tierra, la configuración de cableado y el diseño del dispositivo. Ayuda a controlar el aumento de tensión entre neutro y tierra durante ciertos eventos.

Este modo debe seleccionarse según el tipo de sistema eléctrico y los requisitos del código local.

Protección de pares de señal

Las líneas de datos y control necesitan protección entre pares de señal y desde conductores de señal hacia tierra. Ethernet, RS-485, teléfono, coaxial, lazos de sensores y circuitos de alarma requieren dispositivos adecuados.

El dispositivo debe coincidir con tensión de señal, velocidad de datos, tipo de conector, impedancia de línea, requisitos PoE y estrategia de tierra. Un SPD de potencia no puede usarse ciegamente en una línea de datos.

Protección de energía, datos y telecomunicaciones

La protección de alimentación CA suele colocarse en tableros principales, subpaneles, armarios de equipos y puntos de carga sensible. Protege contra sobretensiones que entran por conductores de alimentación y perturbaciones internas de conmutación.

La protección de alimentación CC se usa en sistemas fotovoltaicos, baterías, plantas de energía de telecomunicaciones, distribución CC, transporte y equipos remotos. Los SPD de CC deben diseñarse para el comportamiento del arco y las características de tensión en CC.

La protección de datos y telecomunicaciones se usa para Ethernet, PoE, teléfono, comunicación serie, video coaxial, alimentadores de antena, sensores y cableado de control. Debe preservar la integridad de la señal mientras limita la sobretensión transitoria.

Un buen diseño protege todas las rutas conectadas en el mismo límite. Si la alimentación está protegida pero Ethernet no, la energía de sobretensión aún puede dañar el equipo por el puerto de red.

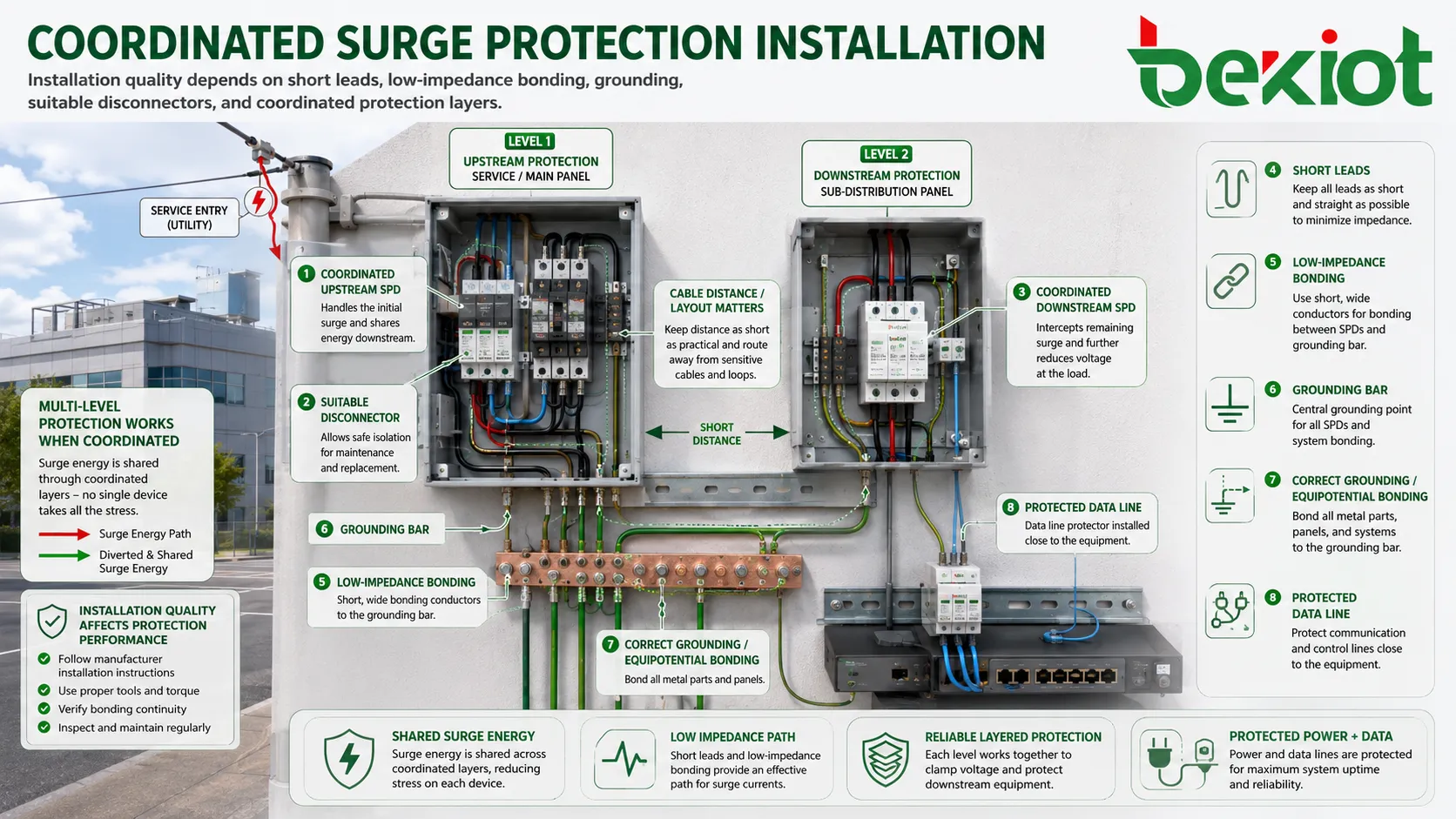

La calidad de instalación determina el desempeño

Longitud corta de conductores

Los conductores de conexión deben ser lo más cortos y rectos posible. Las corrientes rápidas de sobretensión crean tensión sobre la inductancia del cable, por lo que cables largos aumentan la tensión vista por el equipo protegido.

Una instalación ordenada no siempre es una instalación eficaz. La ruta protegida más corta suele ser más importante que la simetría visual del cableado.

Equipotencialidad de baja impedancia

La equipotencialidad conecta partes metálicas, tierra de protección, dispositivos de sobretensión, blindajes y puntos de referencia para que la energía tenga una ruta controlada. Una mala unión puede dejar grandes diferencias de tensión entre equipos.

Los conductores de unión deben estar dimensionados correctamente, conectados con firmeza, ser resistentes a la corrosión y trazarse para reducir impedancia.

Protección aguas arriba correcta

Muchos SPD requieren protección contra sobrecorriente aguas arriba o un seccionador interno/externo. Esto protege frente a fallo de fin de vida, cortocircuitos o estados anormales de operación.

El dispositivo de desconexión debe ajustarse a las instrucciones del fabricante, la corriente de fallo disponible y los requisitos del código eléctrico.

Coordinación entre capas

La protección multinivel solo funciona si los dispositivos están coordinados. Los dispositivos aguas arriba y aguas abajo deben compartir correctamente la energía de sobretensión y evitar que uno solo soporte todo el esfuerzo.

La coordinación depende del tipo de dispositivo, distancia de cable, nivel de protección de tensión, corriente nominal y diseño del sistema. Debe seguirse la guía del fabricante cuando esté disponible.

Dónde se aplica

Edificios comerciales

Torres de oficinas, hoteles, centros comerciales, campus y edificios públicos usan dispositivos de protección para distribución eléctrica, salas IT, ascensores, control de acceso, CCTV, megafonía, interfaces de alarma contra incendios y automatización de edificios.

Estos sitios suelen necesitar protección coordinada en tableros principales, subpaneles, equipos de azotea, cámaras exteriores, sistemas de entrada y armarios de red.

Instalaciones industriales

Fábricas, almacenes, minas, refinerías, centrales eléctricas y plantas de tratamiento de agua contienen motores, variadores, PLC, sensores, redes de comunicación, armarios de control y dispositivos exteriores. Las sobretensiones pueden causar paradas, señales falsas o daños.

La protección industrial debe considerar tanto el riesgo externo por rayos como las perturbaciones internas de conmutación de equipos eléctricos pesados.

Redes de telecomunicaciones y datos

Salas de telecomunicaciones, estaciones base, armarios exteriores, nodos de fibra, switches, routers, equipos PoE, antenas y pasarelas de comunicación requieren protección en rutas de alimentación y señal.

La puesta a tierra y la equipotencialidad son especialmente importantes porque estos sistemas pueden conectar equipos entre edificios, torres, envolventes exteriores y rutas largas de cable.

Seguridad y vigilancia

Cámaras exteriores, controladores de acceso, sistemas de portón, paneles de alarma, intercomunicadores, barreras y equipos perimetrales están expuestos con frecuencia a sobretensiones inducidas por rayos a través de cables de alimentación y señal.

La protección debe instalarse en puntos de entrada del edificio y cerca de dispositivos de campo expuestos cuando sea necesario.

Sistemas de energía renovable

Los sistemas solares fotovoltaicos, almacenamiento en baterías, energía eólica e inversores requieren protección en cadenas CC, salida CA, líneas de comunicación, equipos de monitoreo y redes de tierra.

La protección CC requiere una selección adecuada porque el comportamiento de fallo en CC difiere del de los sistemas CA.

Mantenimiento y monitoreo de fin de vida

Los dispositivos de protección contra sobretensiones son sacrificiales por naturaleza. Absorben o desvían energía transitoria y pueden degradarse con el tiempo. Un dispositivo que ha soportado repetidas sobretensiones puede dejar de ofrecer el mismo nivel de protección.

Muchos productos incluyen ventanas de estado, contactos de alarma, salidas de monitoreo remoto, cartuchos reemplazables o indicadores de fin de vida. Deben revisarse durante el mantenimiento rutinario.

Después de un rayo, un fallo eléctrico importante, una falla inexplicada de equipos o disparos repetidos de interruptores, debe inspeccionarse el sistema de protección. Sustituir dispositivos dañados ayuda a mantener eficaz la capa de protección.

Lista de comprobación de selección

Identifique primero el circuito protegido. Alimentación CA, alimentación CC, Ethernet, PoE, RS-485, teléfono, coaxial, sensor y circuitos de control requieren dispositivos diferentes.

Ajuste la tensión nominal y el tipo de sistema. El dispositivo debe adaptarse a la tensión normal, sistema de puesta a tierra, frecuencia, ruta de corriente y condiciones de fallo.

Elija el nivel de instalación. Entrada de servicio, tablero de distribución, armario de equipo y protección en punto de uso tienen funciones diferentes.

Revise las clasificaciones importantes. Compruebe tensión máxima continua, nivel de protección de tensión, corriente de descarga, corriente de impulso, corriente nominal de cortocircuito, modos de protección y marcas de certificación.

Planifique la instalación física. Longitud de conductores, posición de la barra de tierra, ruta de equipotencialidad, tendido de cables, grado de envolvente y selección del seccionador aguas arriba son tan importantes como el dispositivo.

La protección eficaz contra sobretensiones no es un componente único. Es un sistema coordinado de selección basada en normas, colocación por capas, conexiones cortas, puesta a tierra, equipotencialidad e inspección regular.

Preguntas frecuentes

¿Puede un solo dispositivo proteger todo un edificio?

Un dispositivo en el tablero principal puede reducir la energía entrante, pero los equipos sensibles suelen necesitar protección aguas abajo. Los edificios grandes o complejos normalmente requieren protección por capas.

¿Una corriente nominal de sobretensión más alta siempre significa mejor protección?

No siempre. La corriente nominal muestra capacidad de manejo de energía, pero la tensión residual, la calidad de instalación, la coordinación y el tipo de circuito también determinan el desempeño.

¿Por qué a veces fallan equipos protegidos?

Las causas pueden incluir rutas de señal sin proteger, mala tierra, conductores largos, clasificación insuficiente, tipo de dispositivo incorrecto, módulos agotados o energía de sobretensión superior al nivel de diseño.

¿Deben protegerse por separado Ethernet y PoE?

Sí, cuando existe riesgo de exposición. Ethernet y PoE necesitan protección diseñada para velocidad de datos, nivel de potencia PoE, tipo de conector e integridad de señal.

¿Qué debe revisarse en una inspección rutinaria?

Revise indicadores de estado, contactos de alarma, condición del cartucho, conexiones de tierra, conductores de unión, longitud de cables, decoloración, terminales flojos, entrada de agua y si ocurrió algún evento de sobretensión reciente.
