Los teléfonos industriales instalados en puertos, minas, plantas de fabricación, corredores ferroviarios, áreas de proceso exteriores y otros emplazamientos expuestos trabajan en algunos de los entornos más severos de un sistema de comunicaciones industriales. Después de una tormenta son frecuentes los teléfonos fuera de línea, las líneas analógicas que dejan de detectar el descolgado, los puertos Ethernet averiados en terminales SIP, el funcionamiento anómalo de PoE y, en casos graves, la avería simultánea de varios equipos conectados al mismo switch o a la misma ruta de comunicación.

La experiencia de mantenimiento en campo muestra que muchas de estas averías no se deben al propio teléfono. La causa más habitual es una sobretensión transitoria que alcanza la electrónica sensible a través de largas líneas de comunicación de cobre, cableado PoE, circuitos de alimentación o caminos de puesta a tierra. Proteger un teléfono industrial exterior exige, por tanto, algo más que instalar un único protector contra sobretensiones. Un diseño coordinado debe considerar los métodos de entrada de línea, la ubicación de los SPD, la conexión equipotencial y la puesta a tierra, el tendido de cables, la protección del sistema eléctrico y la ubicación del equipo como un solo sistema.

¿Por qué los teléfonos industriales exteriores están más expuestos a rayos y sobretensiones?

Los teléfonos industriales suelen diseñarse con mayor protección frente a la entrada de polvo y agua, envolventes más robustas y rangos de temperatura de funcionamiento más amplios que los teléfonos de oficina. Algunos modelos también están concebidos para zonas peligrosas o ambientes con polvo. Sin embargo, estas protecciones mecánicas y ambientales no protegen automáticamente la electrónica de comunicaciones frente a la inducción electromagnética o las sobretensiones transitorias.

La principal diferencia entre instalaciones interiores y exteriores es el entorno del cableado. Los recorridos interiores suelen ser cortos y permanecer dentro de los edificios. Los teléfonos industriales exteriores pueden depender de cables de cobre de decenas o cientos de metros que atraviesan bandejas abiertas, postes, límites de planta, estructuras de acero y zonas de proceso expuestas. Durante una actividad eléctrica, estos largos trayectos conductores pueden captar tensiones transitorias importantes.

La mayoría de las averías relacionadas con rayos no requieren un impacto directo sobre el teléfono. Una descarga cercana genera un campo electromagnético que cambia rápidamente y puede acoplar energía a los cables de cobre expuestos. Al mismo tiempo, la corriente del rayo que entra en tierra puede crear diferencias de potencial importantes entre distintos puntos de puesta a tierra. Los cables de comunicaciones y de alimentación pueden convertirse entonces en parte del camino de equilibrado, exponiendo los circuitos electrónicos de baja tensión a corrientes dañinas.

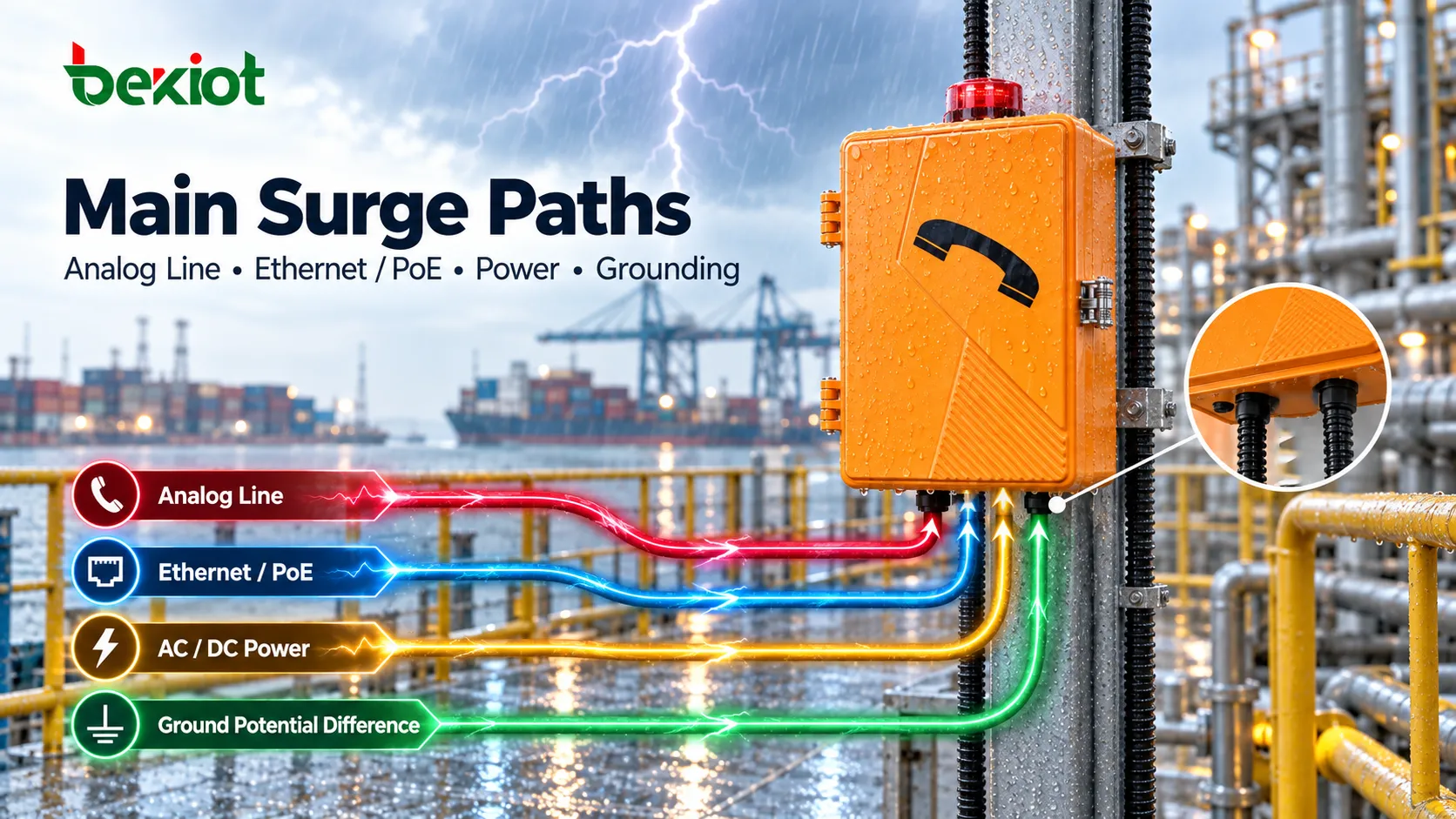

En la práctica, los teléfonos industriales exteriores pueden quedar expuestos por seis vías principales de sobretensión:

• Líneas de cobre tradicionales de voz analógica;

• Cableado de datos Ethernet industrial;

• Pares de alimentación PoE;

• Circuitos independientes de alimentación AC o DC;

• Alarmas acústicas/visuales externas, interfaces de relé o cableado de control remoto;

• Diferencias de potencial entre envolventes metálicas, pantallas de cable y sistemas de puesta a tierra.

Por ello, la protección contra rayos y sobretensiones debe tratarse como un sistema completo. Proteger una sola interfaz y dejar sin protección otras rutas metálicas todavía puede permitir que la energía de la sobretensión llegue al equipo.

¿Qué tipos de sobretensión deben distinguirse primero?

En el mantenimiento de campo, muchas averías por sobretensión transitoria se describen simplemente como «daños por rayo». Esa descripción suele ser demasiado general para diseñar una protección eficaz. Los sistemas de comunicaciones industriales deben distinguir varias fuentes de sobretensión porque el método de protección adecuado puede variar considerablemente.

Impacto directo de rayo

Un impacto directo puede alcanzar un edificio, una torre de comunicaciones, una estructura de soporte de cables, elementos metálicos cercanos o una línea expuesta. La energía implicada puede ser extremadamente alta. No cabe esperar que un pequeño SPD instalado junto a un solo teléfono gestione por sí mismo este tipo de evento. La protección debe trabajar conjuntamente con el sistema externo de protección contra rayos del sitio, los conductores de bajada, la red de tierra y las zonas de protección contra rayos.

Sobretensiones inducidas

Las sobretensiones inducidas se encuentran entre las causas más comunes de avería en teléfonos industriales exteriores y pueden representar más del 80 % de los fallos de equipos asociados a tormentas. Aunque el rayo se produzca a cierta distancia, el campo electromagnético que cambia rápidamente puede inducir una tensión transitoria de alta frecuencia en largas líneas de cobre expuestas.

Cuanto más largo es el cable, mayor es su superficie expuesta y más compleja la infraestructura metálica circundante, mayor es la posibilidad de captar una energía significativa de sobretensión inducida.

Sobretensiones por diferencia de potencial de tierra

Cuando la corriente del rayo se descarga en tierra, distintos puntos del sitio pueden elevarse momentáneamente a potenciales eléctricos diferentes. Un teléfono exterior puede estar conectado a una tierra local mientras que la pasarela o el switch de la sala técnica toma como referencia otro punto. El cable de comunicaciones o de alimentación que une ambas ubicaciones puede formar entonces un camino de corriente entre esos potenciales.

Esta es una de las razones por las que proporcionar a cada equipo una conexión de tierra independiente no elimina necesariamente los fallos relacionados con rayos.

Sobretensiones por maniobra del sistema eléctrico

El rayo no es la única fuente de sobretensión transitoria. Variadores de frecuencia, grandes motores, contactores, equipos de distribución de alta tensión y maniobras de conmutación también pueden generar transitorios eléctricos repetitivos. Aunque su magnitud pueda ser menor que la de un rayo, su mayor frecuencia puede contribuir al envejecimiento de módulos de alimentación, fallos intermitentes de comunicación y ruido audible con el tiempo.

El objetivo de un sistema de protección coordinado es controlar todos estos eventos transitorios antes de que una energía excesiva alcance la electrónica del teléfono.

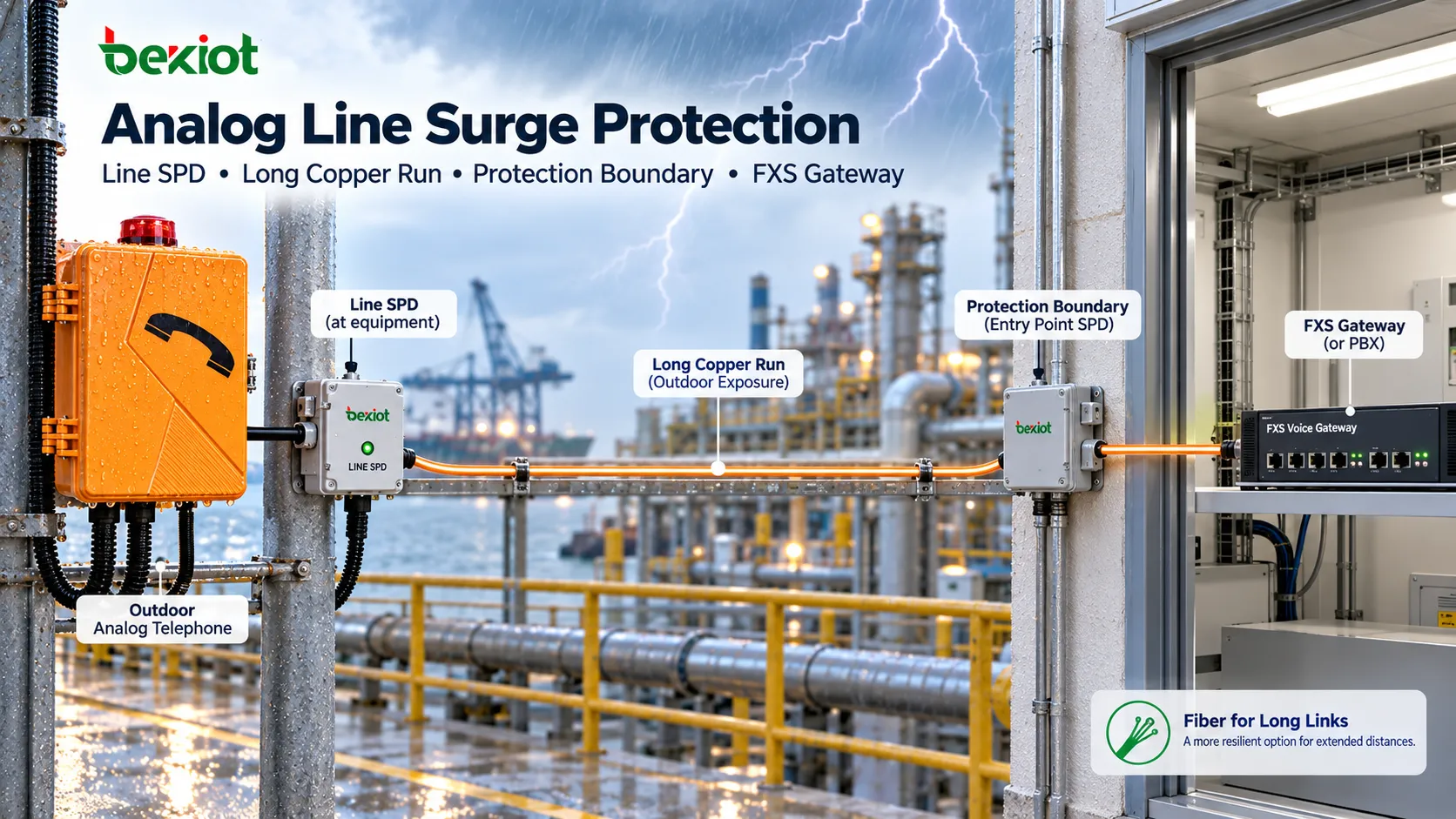

¿Cómo deben protegerse las largas líneas de cobre de los teléfonos industriales analógicos?

Los teléfonos industriales analógicos tradicionales son especialmente vulnerables porque el teléfono, la alimentación de línea, la tensión de timbrado y las señales de voz comparten una ruta metálica continua de cobre. Los largos tendidos exteriores no proporcionan aislamiento galvánico por sí mismos y pueden conducir la energía de la sobretensión directamente tanto al teléfono de campo como al puerto FXS de la sala técnica.

Una ruta típica de un teléfono industrial analógico puede ser:

Teléfono industrial analógico exterior → Cable de cobre de campo → Caja de conexiones exterior → Repartidor → Pasarela de voz FXS / PBX

Sin límites de protección adecuados, la energía transitoria puede propagarse en cualquiera de los dos sentidos a lo largo de esta ruta y dañar tanto el teléfono como el equipo central de voz.

Una solución habitual consiste en instalar SPD para líneas de comunicación en puntos adecuados de entrada de cable, límites de edificios y cerca de equipos sensibles. Según la longitud del cable y el concepto de zonas de protección contra rayos del sitio, pueden utilizarse etapas coordinadas para descargar progresivamente la energía y limitar la tensión residual que llega a los equipos posteriores.

Una regla de ingeniería importante es que un SPD estándar para alimentación AC no debe utilizarse como sustituto de un protector contra sobretensiones diseñado para líneas telefónicas analógicas. Los circuitos de alimentación y voz trabajan con tensiones, impedancias y características de señal diferentes. Un SPD inadecuado puede interferir con el funcionamiento normal del teléfono y aun así no limitar la sobretensión al nivel necesario.

Un SPD utilizado en un circuito telefónico analógico no debe interferir con:

• La alimentación de línea FXS;

• La tensión normal de timbrado;

• La detección de descolgado y colgado;

• La marcación DTMF;

• La transmisión de voz bidireccional;

• Las características de bucle en tendidos largos.

La protección en el lado de la sala técnica es especialmente importante cuando una pasarela FXS multipuerto da servicio a decenas de teléfonos exteriores. Una sobretensión que entre por un circuito de campo puede dañar más de un puerto si llega suficiente energía a la electrónica de la pasarela.

En sitios con alta exposición a rayos, enlaces entre edificios o tendidos muy largos y expuestos, una solución a largo plazo más robusta consiste en reducir, siempre que sea posible, las rutas metálicas continuas. Puede utilizarse fibra en la sección de larga distancia y realizar la conversión eléctrica más cerca del equipo de campo. Como la fibra óptica no crea una ruta conductora metálica, reduce considerablemente la transferencia de sobretensiones debida a la inducción y a las diferencias de potencial de tierra.

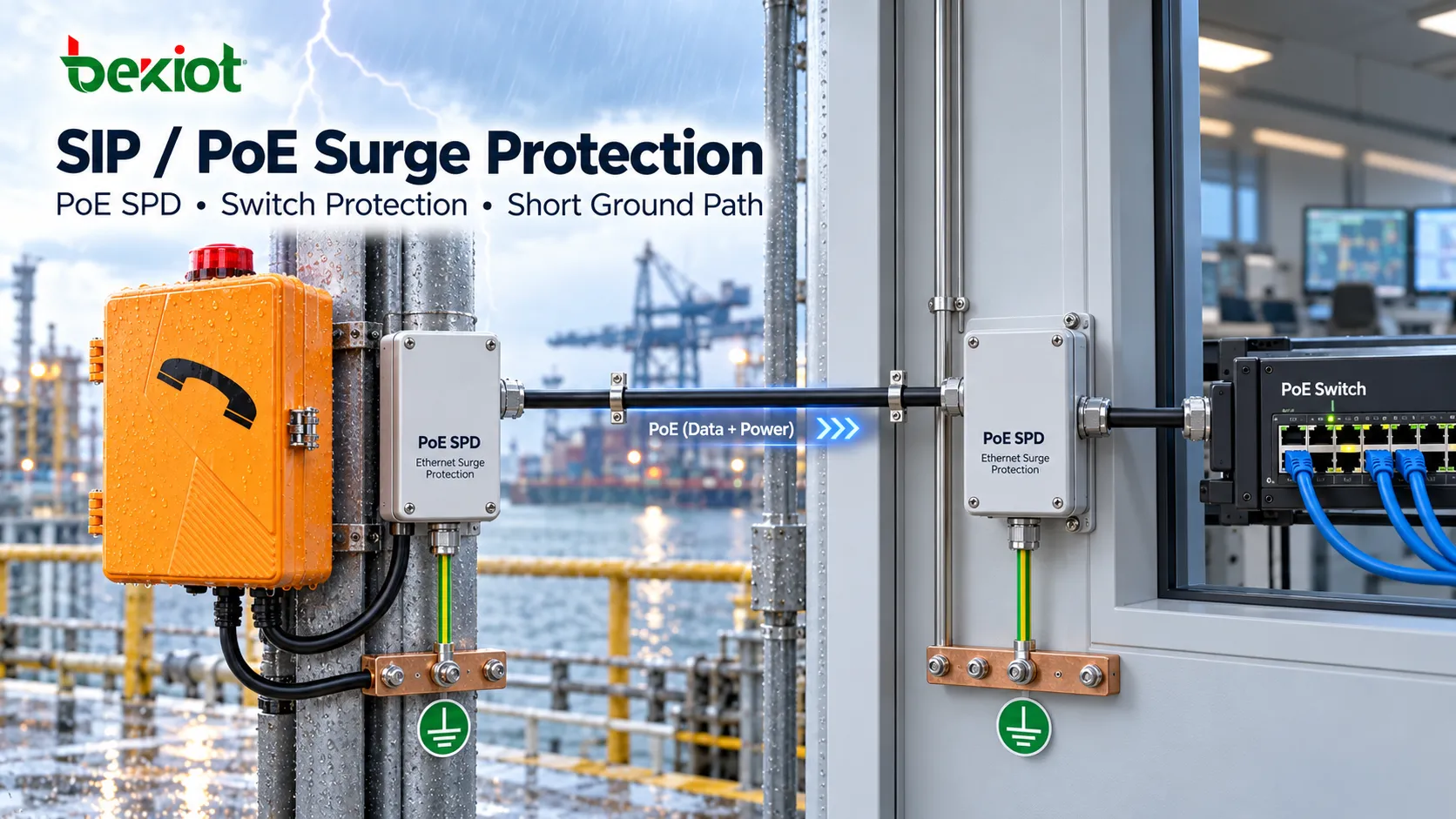

¿Cómo deben protegerse los teléfonos industriales SIP y las líneas PoE?

Sustituir un teléfono analógico por un teléfono industrial SIP no elimina la exposición a sobretensiones. El cable Ethernet de par trenzado sigue siendo un camino metálico conductor, y un tendido exterior largo puede captar energía inducida de forma similar a otras líneas de comunicación de cobre.

Con PoE, el riesgo se vuelve más complejo porque datos y alimentación comparten el mismo cable. Una sola sobretensión puede dañar tanto la interfaz Ethernet del teléfono como el puerto PoE del switch situado aguas arriba.

Un SPD Ethernet/PoE debe cumplir dos requisitos fundamentales. Primero, no debe introducir una pérdida de inserción inaceptable ni degradar la velocidad Ethernet requerida. Segundo, sus características eléctricas deben corresponder al sistema PoE utilizado, incluida la tensión de funcionamiento y la configuración de pares aplicable.

Por ejemplo, Fast Ethernet, Gigabit Ethernet y distintas configuraciones PoE pueden exigir características diferentes al circuito de protección. El hecho de que exista un conector RJ45 no significa que un protector sea adecuado para cualquier aplicación industrial Ethernet o PoE.

Hay tres ubicaciones que requieren especial atención.

Protección en la entrada de cable del lado del teléfono

Cuando un cable exterior largo entra en un teléfono industrial o armario de campo, el punto de entrada constituye un límite importante de protección. Puede instalarse un SPD Ethernet/PoE compatible con la red y el sistema PoE existentes en el punto apropiado, según el diseño de zonas de protección contra rayos.

Protección en el lado de la sala técnica o del switch

Cuando un cable Ethernet exterior entra en una sala de control, sala de comunicaciones o edificio, también debe considerarse la protección de la red interna. El objetivo no es solo proteger un teléfono, sino impedir que la sobretensión alcance un switch PoE y otros equipos conectados a la misma infraestructura de red.

El camino de puesta a tierra del SPD

Seleccionar el SPD correcto es solo una parte de la solución. Un conductor de tierra largo, enrollado o con dobleces innecesarios puede reducir notablemente la eficacia de desvío de la sobretensión. En un transitorio de alta frecuencia, la inductancia del conductor adquiere gran importancia.

El SPD debe instalarse cerca del límite de protección previsto y conectarse al sistema de unión equipotencial mediante una ruta corta, directa y de baja impedancia, conforme al diseño eléctrico y de protección contra rayos general del sitio.

Si un teléfono industrial SIP utiliza fibra en la ruta de comunicaciones, el enlace óptico proporciona un aislamiento galvánico útil para la transmisión de datos. Sin embargo, el teléfono o el equipo local de conversión de medios sigue necesitando alimentación, por lo que la ruta de alimentación AC, DC o PoE debe evaluarse por separado.

¿Qué más debe protegerse en teléfonos industriales con alimentación AC o DC independiente?

Los teléfonos industriales exteriores pueden alimentarse mediante PoE, red AC o fuentes dedicadas de 24 VDC o 48 VDC. Proteger únicamente la línea de comunicaciones deja una vulnerabilidad evidente cuando el terminal utiliza un circuito de alimentación independiente.

Los sistemas eléctricos industriales están expuestos tanto a sobretensiones inducidas por rayos como a transitorios de conmutación. Por ello, la protección en el lado de alimentación debe formar parte del esquema coordinado de protección eléctrica del sitio, no tratarse como un accesorio aislado instalado únicamente junto al teléfono.

Para teléfonos industriales alimentados desde un armario de campo o una fuente centralizada, el diseño debe comprobar:

• Si existen SPD adecuados aguas arriba en el sistema de distribución;

• Si se requiere protección adicional en el armario de campo o a nivel de equipo;

• Si la tensión máxima continua de funcionamiento del SPD DC coincide con el sistema DC real;

• Si la polaridad y el esquema de puesta a tierra son compatibles con el dispositivo de protección;

• Si el estado de fallo del SPD puede indicarse localmente o notificarse de forma remota.

En instalaciones grandes con exposición importante a rayos son necesarias etapas coordinadas de protección. La etapa aguas arriba está destinada a gestionar eventos de mayor energía, mientras que la protección más cercana al equipo limita aún más la tensión transitoria residual.

Instalar varios SPD no relacionados sin comprobar su coordinación no es necesariamente más seguro. Etapas mal combinadas pueden producir interacciones no deseadas, impedancias anómalas o un funcionamiento poco fiable.

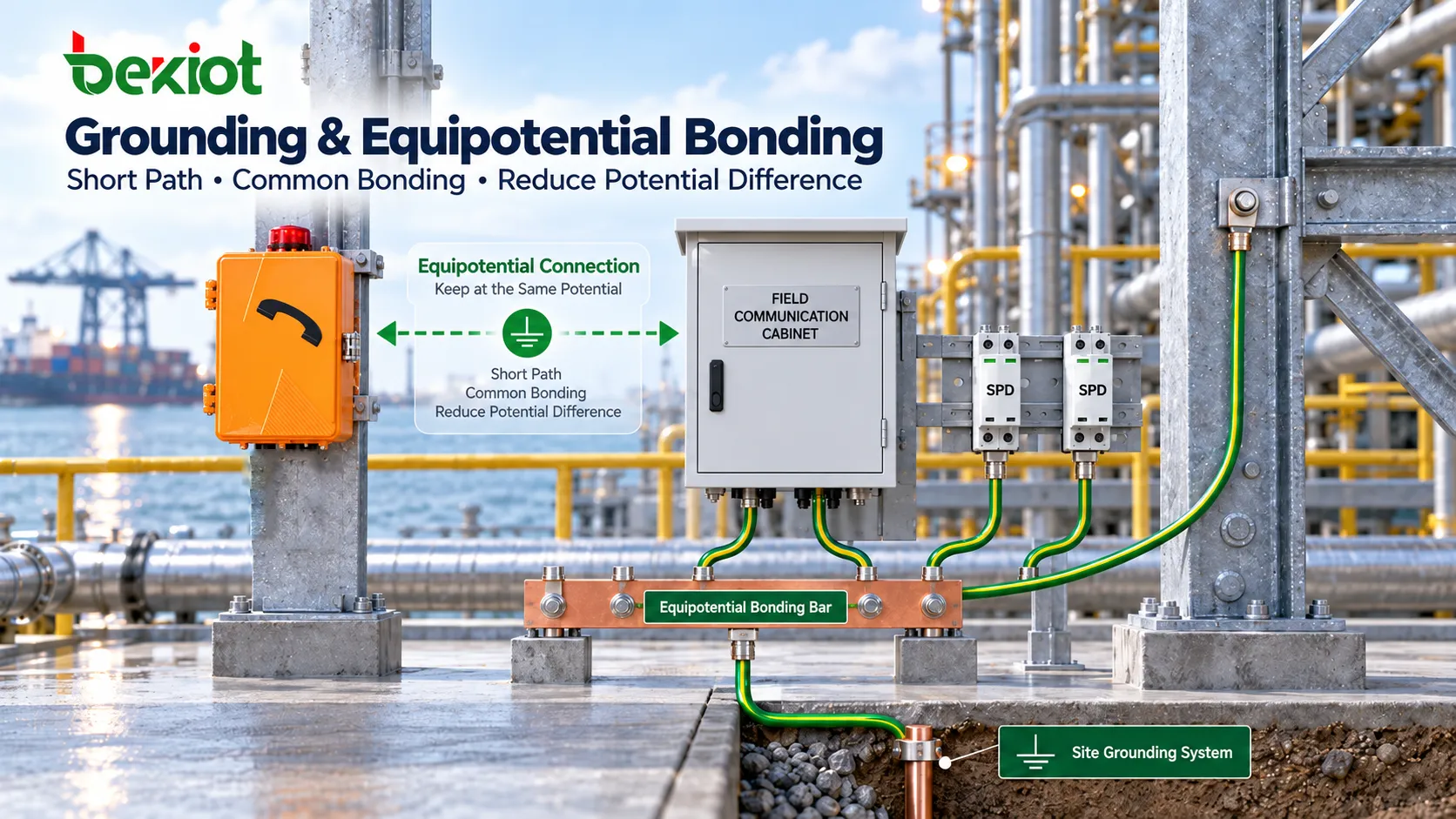

¿Por qué la puesta a tierra y la unión equipotencial pueden ser más importantes que comprar un SPD más caro?

Un dispositivo de protección contra sobretensiones funciona proporcionando a la energía transitoria una ruta controlada de baja impedancia. Si el sistema de puesta a tierra y unión no ofrece una ruta eficaz, incluso un SPD de altas prestaciones puede no limitar la tensión en el equipo protegido como se esperaba.

Un problema frecuente en instalaciones industriales exteriores es la puesta a tierra fragmentada. Postes telefónicos, cajas de conexiones exteriores, armarios de comunicaciones, SPD y switches de sala técnica pueden estar conectados a tierra de manera independiente sin un sistema equipotencial claramente coordinado.

Durante un rayo, estos puntos de tierra separados pueden elevarse a potenciales diferentes. La diferencia de tensión resultante puede impulsar corriente por los cables de comunicación o alimentación, lo que ayuda a explicar por qué el equipo puede averiarse aunque haya protectores individuales instalados.

Un diseño más eficaz integra el teléfono industrial y los equipos asociados en un sistema común de unión equipotencial y puesta a tierra en lugar de tratar cada componente como un problema de protección independiente.

Entre los aspectos importantes se incluyen:

• Unir de forma fiable las envolventes metálicas del teléfono y las carcasas de protección al sistema de tierra de protección;

• Proporcionar unión equipotencial para armarios exteriores, cajas de conexiones y estructuras metálicas;

• Mantener lo más cortas posible las conexiones de tierra del SPD a la barra equipotencial;

• Terminar las pantallas de cable de acuerdo con el diseño de apantallamiento y puesta a tierra del proyecto;

• Coordinar la puesta a tierra de comunicaciones con el sistema de puesta a tierra de protección contra rayos del edificio;

• Evitar bucles de tierra innecesariamente grandes que puedan introducir corrientes circulantes e interferencias.

Los enlaces de cobre entre edificios requieren especial atención porque los dos edificios pueden experimentar potenciales de tierra distintos durante un rayo. Cuando sea viable, sustituir el enlace metálico entre edificios por fibra proporciona un límite eléctrico mucho más claro.

¿Cómo influye el tendido de cables en el riesgo de rayo?

La protección contra rayos de teléfonos industriales exteriores no es solo una cuestión de selección de equipos. El trazado del cable y las prácticas de instalación pueden influir de forma material en la cantidad de energía de sobretensión acoplada al circuito de comunicaciones.

Los cables largos instalados como tendidos aéreos aislados o recorridos durante grandes distancias por el exterior de estructuras de acero pueden quedar más expuestos al acoplamiento electromagnético. Un buen trazado puede reducir este riesgo antes incluso de considerar un SPD.

Reducir la longitud innecesaria de cable de cobre exterior

Cuando el sitio ya dispone de una red troncal de fibra, la red IP puede extenderse hasta un armario de campo protegido cercano, utilizando solo una conexión corta de cobre entre el armario y el teléfono industrial. Generalmente es preferible a tender cientos de metros de cobre Ethernet expuesto directamente desde una sala técnica central.

Evitar largos recorridos paralelos con cables de alta potencia

Los cables de comunicaciones y de potencia deben tenderse y separarse de acuerdo con los requisitos eléctricos y de baja tensión del sitio. Evitar recorridos paralelos innecesariamente largos con circuitos de alta potencia ayuda a reducir el acoplamiento electromagnético y las interferencias.

Crear un límite de protección claro en las entradas de los edificios

El punto donde un cable de cobre exterior entra en una sala de control o edificio de comunicaciones constituye un límite natural de protección. La ubicación del SPD, la terminación del cable, la puesta a tierra y la disposición del armario deben coordinarse en este punto.

No confundir una alta clasificación IP con protección contra sobretensiones

Una clasificación IP66 o IP67 describe la protección frente a la entrada de polvo y agua. No significa que las interfaces Ethernet, PoE, analógicas o de alimentación puedan soportar los niveles de sobretensión esperados en una línea exterior.

De igual manera, una envolvente antideflagrante está diseñada principalmente para controlar riesgos de ignición en zonas clasificadas. La protección contra explosiones no debe confundirse con la inmunidad frente a rayos o sobretensiones.

¿Qué cuestiones adicionales se aplican a los teléfonos industriales antideflagrantes?

Cuando un teléfono industrial se instala en una zona peligrosa, como una planta petroquímica, una instalación de petróleo y gas, un complejo carboquímico o un ambiente con polvo combustible, los trabajos de protección contra sobretensiones también deben conservar el diseño antideflagrante.

No debe añadirse simplemente una caja plástica SPD estándar dentro de una zona peligrosa, ni modificarse la disposición original de las entradas de cable sin considerar el efecto sobre la instalación certificada.

Una solución de ingeniería habitual es situar switches PoE, pasarelas de voz, dispositivos de protección contra sobretensiones y otros equipos de comunicaciones de uso general en una zona segura o en un armario con certificación adecuada, manteniendo el propio teléfono antideflagrante dentro del área peligrosa.

Cualquier protección adicional contra sobretensiones debe conservar:

• Las entradas de cable protegidas contra explosiones;

• La disposición de los prensaestopas de sellado;

• La integridad de la envolvente;

• La conexión de puesta a tierra;

• El método de instalación requerido por la certificación del equipo.

La protección contra rayos de teléfonos en zonas peligrosas se sitúa en la intersección de la ingeniería de comunicaciones, la ingeniería eléctrica y los requisitos de protección contra explosiones. Por ello, las instalaciones críticas deben diseñarse según la clasificación real de la zona peligrosa y el concepto de protección contra rayos del sitio, en lugar de modificarse de forma improvisada durante la instalación.

Si el teléfono sigue funcionando después de una tormenta, ¿significa que el sistema de protección está bien?

No necesariamente. Los dispositivos de protección contra sobretensiones sufren esfuerzos acumulativos. Después de repetidos eventos de sobretensión, sus características de protección pueden degradarse aunque el teléfono continúe funcionando normalmente.

Los transitorios de menor energía también pueden causar daños parciales o latentes en lugar de un fallo completo inmediato. Los síntomas habituales incluyen:

• Reinicios intermitentes de teléfonos SIP;

• Negociación PoE inestable;

• Enlaces Ethernet negociando a menor velocidad;

• Reducción del rendimiento de timbrado en circuitos FXS analógicos;

• Aparición de ruido durante las llamadas;

• Funcionamiento anómalo de relés o puertos de E/S externos;

• Equipos que quedan fuera de línea con mayor frecuencia durante o después de tormentas.

En instalaciones industriales propensas a rayos, el estado de los SPD debe incluirse en el mantenimiento rutinario de comunicaciones. La inspección puede abarcar indicadores de estado del SPD, contactos remotos de fallo, apriete de terminales, conexiones de tierra, estado del cableado, entrada de agua en armarios y llamadas de prueba reales.

Si una zona sufre repetidamente daños en puertos Ethernet o FXS, sustituir una y otra vez el teléfono o la pasarela puede no resolver la causa. Deben revisarse la longitud de los cables, la ubicación de los SPD, las prácticas de puesta a tierra y las diferencias de potencial entre ubicaciones como parte del sistema completo.

FAQ

¿Un teléfono industrial con clasificación IP66 o IP67 sigue necesitando protección contra sobretensiones?

Sí. La protección contra sobretensiones debe evaluarse según el entorno de instalación. Las clasificaciones IP definen la protección de la envolvente frente a polvo, agua y objetos extraños. No protegen las interfaces de comunicación y alimentación frente a transitorios inducidos por rayos, diferencias de potencial de tierra o sobretensiones de conmutación del sistema eléctrico.

Si un teléfono industrial SIP utiliza PoE, ¿basta con proteger el switch?

No. El cable Ethernet exterior puede transportar energía de sobretensión tanto hacia el teléfono como hacia el switch. Según la longitud del cable y las zonas de protección contra rayos, puede ser necesaria protección en la entrada de cable del lado de campo, en la entrada del edificio y en el lado de la sala técnica, de modo que se consideren ambos extremos del circuito.

¿Pueden las líneas telefónicas analógicas y Ethernet utilizar el mismo SPD?

Normalmente no deben tratarse como aplicaciones intercambiables. La voz analógica, Ethernet/PoE y los circuitos de alimentación trabajan con tensiones, frecuencias, impedancias y características de señal diferentes. Los dispositivos de protección deben seleccionarse específicamente para el tipo de circuito protegido.

¿El uso de fibra significa que un teléfono industrial ya no necesita protección contra rayos?

La fibra elimina la ruta metálica continua de datos y es muy eficaz para reducir la transferencia de sobretensiones causada por inducción electromagnética y diferencias de potencial de tierra. Sin embargo, el teléfono, convertidor de medios, switch o armario de campo sigue necesitando alimentación. La protección contra sobretensiones en el lado eléctrico y la puesta a tierra siguen siendo necesarias.

¿Siempre es mejor un conductor de tierra del SPD más grueso?

La sección del conductor es importante, pero no es el único factor. Durante un transitorio rápido, la longitud de conexión, el trazado, los dobleces y la inductancia pueden ser igualmente importantes. La conexión entre el SPD y el sistema equipotencial debe mantenerse generalmente corta y directa, utilizando al mismo tiempo la sección especificada por el fabricante y el diseño de protección contra rayos del proyecto.

¿Debe inspeccionarse un SPD aunque el teléfono industrial no se haya dañado después de una tormenta?

Para puntos de comunicación críticos y zonas propensas a rayos es aconsejable realizar inspecciones periódicas. Un SPD puede deteriorarse sin provocar inmediatamente un fallo del teléfono. Comprobar el estado del SPD, la ruta de puesta a tierra, el cableado y las funciones reales de comunicación permite detectar problemas antes del siguiente evento de sobretensión.
