Un arreglo de micrófonos es un sistema de captura de audio que utiliza dos o más micrófonos trabajando juntos, en lugar de depender de un único elemento de captación. Al comparar el sonido recibido en distintas posiciones de micrófono, el sistema puede estimar de dónde viene el sonido, enfocarse en un hablante objetivo, reducir el ruido de fondo, suprimir el eco y mejorar la claridad de la voz.
Esta tecnología se utiliza ampliamente en sistemas de conferencia, altavoces inteligentes, portátiles, barras de video, asistentes de voz, audífonos, audio de vigilancia, control de voz automotriz, salas de control, robótica, telemedicina, aulas y terminales industriales de voz. Su valor surge de combinar la colocación física de los micrófonos con el procesamiento digital de señales.
Por qué varios puntos de captación cambian la captura de audio
Un solo micrófono capta el sonido desde su propia posición. Puede recoger al hablante, el ruido de la sala, teclas, aire acondicionado, ventiladores, tráfico, eco y otras voces al mismo tiempo. No puede distinguir con facilidad qué sonido es importante y cuál debe reducirse.
Cuando varios micrófonos se colocan a distancias conocidas entre sí, el sistema obtiene información espacial. El mismo sonido llega a cada micrófono con tiempos y niveles ligeramente distintos. Esas diferencias minúsculas permiten al procesador inferir la dirección y separar la voz útil del sonido no deseado.
Esta es la razón principal por la que un arreglo puede superar a un solo micrófono en entornos complejos. No solo capta sonido; analiza cómo llega el sonido.
El tiempo de llegada del sonido como primera pista
El sonido viaja por el aire a una velocidad finita. Si una persona habla desde un lado del dispositivo, el micrófono más cercano recibe el sonido un poco antes que los micrófonos más alejados. El retraso puede ser muy pequeño, pero el procesamiento digital puede medirlo.
Este retraso suele llamarse diferencia de tiempo de llegada. Al comparar el tiempo de llegada entre pares de micrófonos, el sistema puede estimar la dirección de la fuente sonora. Cuantos más micrófonos haya y mejor sea la geometría, más información espacial útil puede obtener el sistema.
La distancia entre micrófonos importa. Si están demasiado cerca, las diferencias de tiempo son pequeñas y más difíciles de medir. Si están demasiado separados, el sistema puede sufrir aliasing espacial o captación inconsistente en frecuencias altas. El diseño práctico debe equilibrar tamaño, rango de frecuencia, coste y precisión.
La cadena de procesamiento de señales
Muestreo de audio
Cada micrófono convierte la presión sonora en una señal eléctrica. Después, esas señales se muestrean mediante convertidores analógico-digitales. Para que el arreglo funcione correctamente, los canales deben estar sincronizados, de modo que las diferencias de tiempo tengan significado.
Si los canales se desplazan o no están alineados, el sistema puede estimar mal la dirección o reducir la calidad de la voz. Por eso la sincronización es una base técnica clave.
Calibración de canales
Distintos micrófonos pueden tener pequeñas diferencias de sensibilidad, respuesta de fase, nivel de ruido y respuesta en frecuencia. La calibración compensa esas diferencias para que el procesador pueda comparar los canales con mayor precisión.
Sin calibración, un micrófono puede parecer más fuerte o retrasado por motivos que no tienen relación con la fuente real. Esto puede reducir el rendimiento de la formación de haces y de la reducción de ruido.
Estimación de dirección
El procesador analiza las señales entrantes y estima de dónde procede el sonido dominante. Puede usar retardo temporal, diferencia de fase, correlación, distribución de energía o algoritmos más avanzados.
La estimación de dirección es útil para seguimiento de voz, encuadre de cámara, localización de hablantes, sistemas automáticos de reunión y control de captación direccional.
Formación de haces
La formación de haces es el proceso de combinar las señales de los micrófonos para reforzar el sonido de una dirección deseada y reducir el sonido de otras direcciones. El sistema aplica retardos, pesos y filtros a cada canal antes de combinarlos.
Esto crea una dirección de escucha virtual. En lugar de mover físicamente un micrófono hacia el hablante, el procesador orienta electrónicamente el foco de captación.
Posprocesamiento
Después del procesamiento direccional, el sistema puede aplicar cancelación de eco, supresión de ruido, control automático de ganancia, desreverberación, ecualización, detección de actividad de voz y mejora de voz.
Estos pasos adicionales hacen que el audio final sea más útil para escucha humana, grabación, transcripción, reconocimiento de voz o plataformas de comunicación.

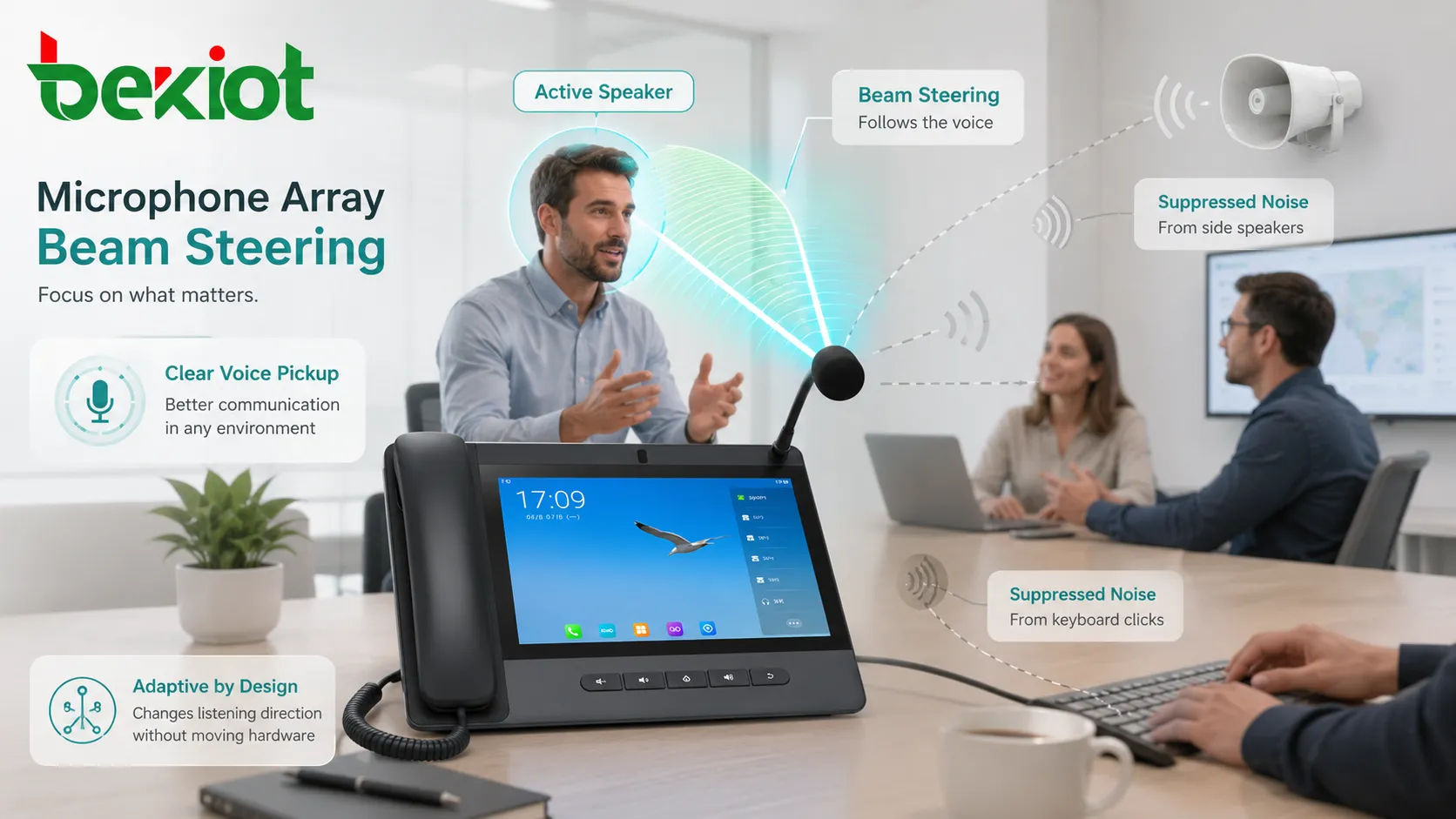

Dirección del haz y escucha enfocada
La dirección del haz permite al sistema cambiar su orientación de escucha sin mover el hardware. Si un hablante se desplaza del lado izquierdo de una sala hacia el frente, el sistema puede ajustar el haz virtual para seguirlo.
En una sala de conferencias, esto ayuda a que los participantes remotos escuchen con mayor claridad al hablante activo. En un altavoz inteligente, ayuda al dispositivo a detectar una palabra de activación incluso con música o ruido de sala. En un vehículo, puede enfocarse en el conductor o en un pasajero según el origen del comando.
La dirección del haz no es magia. Funciona mejor cuando la colocación de micrófonos, la acústica de la sala, la potencia de procesamiento y la distancia al objetivo son adecuadas. Salas muy ruidosas, eco intenso, varios hablantes simultáneos o mala ubicación del hardware pueden limitar el rendimiento.

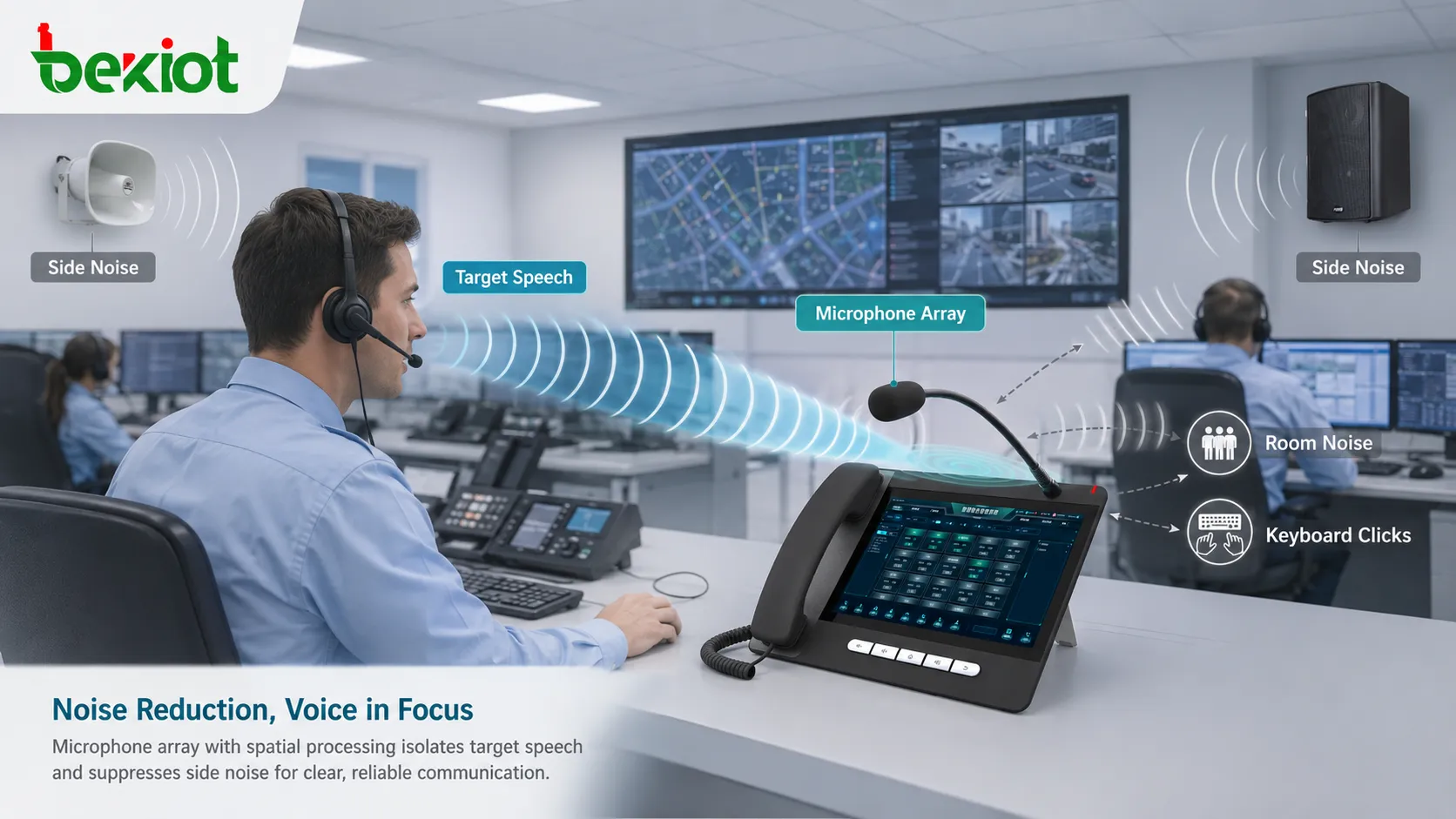

Reducción de ruido en espacios reales
La reducción de ruido es una de las razones principales para usar arreglos. Los sonidos de fondo suelen provenir de direcciones distintas a la del hablante. Al identificar la dirección objetivo, el sistema puede reducir ruido lateral, ruido posterior, ventiladores, teclados y algunos sonidos ambientales.
Algunos ruidos son direccionales y otros son difusos. El ruido direccional suele reducirse con mayor eficacia porque el sistema puede formar un nulo espacial o bajar la sensibilidad en esa dirección. El ruido difuso, como la reverberación de sala o el murmullo de una multitud, es más difícil de eliminar por completo.
La reducción de ruido debe equilibrarse con cuidado. Si el procesamiento es demasiado agresivo, la voz puede sonar poco natural, metálica o recortada. Los buenos sistemas conservan la calidad de la voz mientras reducen el sonido no deseado.
Control de eco y audio del extremo remoto
En dispositivos de conferencia, los micrófonos pueden captar el sonido del propio altavoz del dispositivo. Esto genera eco para el participante remoto. La cancelación acústica de eco estima la señal reproducida por el altavoz y la elimina de la señal del micrófono.
Los arreglos hacen más compleja esta tarea porque cada micrófono recibe el sonido del altavoz de forma diferente. El procesador debe manejar varios canales, reflejos de la sala, posición del altavoz, cambios de volumen y voz del usuario al mismo tiempo.
Un buen control de eco permite conversaciones full-duplex, es decir, ambos lados pueden hablar con naturalidad sin que uno se corte. Un mal control de eco causa realimentación, voz repetida o comunicación incómoda.
Diferentes diseños y sus usos
Diseño lineal
Un diseño lineal coloca los micrófonos en línea recta. Es común en barras de sonido, portátiles, dispositivos de videoconferencia y paneles estrechos. Sirve para enfocar la captación en un campo horizontal.
Su limitación es que la estimación de dirección puede ser más fuerte en una dimensión que en otra. La localización vertical o 3D compleja puede requerir otros diseños.
Diseño circular
Un diseño circular coloca los micrófonos alrededor de un dispositivo. Es común en altavoces inteligentes, unidades de conferencia de mesa y dispositivos de audio de sala. Puede detectar sonido desde muchas direcciones alrededor del equipo.
Este diseño es útil cuando los hablantes pueden sentarse alrededor de una mesa o moverse por una sala.
Diseño planar
Un diseño planar usa micrófonos distribuidos sobre una superficie. Puede admitir procesamiento direccional más avanzado y emplearse en dispositivos de techo, paneles, sistemas de audio profesional o equipos de detección espacial.
Una apertura física mayor puede mejorar la selectividad espacial, pero la instalación y la calibración se vuelven más importantes.
Diseño distribuido
Algunos sistemas usan micrófonos colocados por toda una sala o un vehículo, en lugar de integrarlos en un único dispositivo. Esto puede mejorar la cobertura, pero requiere sincronización de red, ubicación cuidadosa y procesamiento más complejo.
Los sistemas distribuidos son útiles en salas de reunión grandes, auditorios, espacios de supervisión y entornos especializados de análisis acústico.
Aplicaciones en dispositivos y sistemas
Salas de conferencias
Las salas de reunión usan arreglos para captar a los participantes sin exigir que cada persona sostenga un micrófono de mano. El sistema puede enfocarse en el hablante activo, reducir el ruido de la sala y mejorar la calidad de las reuniones remotas.
La colocación importa. Una unidad de mesa, de techo, una barra de video o un dispositivo mural captarán la sala de maneras distintas.
Asistentes de voz y altavoces inteligentes
Los asistentes de voz dependen de arreglos para detectar palabras de activación y comandos desde el otro lado de una habitación. Deben separar la voz del usuario de música, televisión, ruido de cocina o varios hablantes.
La captación de campo lejano es especialmente importante porque los usuarios pueden hablar desde varios metros de distancia.
Control de voz automotriz
Los vehículos contienen ruido de motor, ruido de carretera, aire acondicionado, pasajeros y reflejos de las ventanas. Los arreglos ayudan a enfocarse en el conductor o en un pasajero seleccionado, mejorando las llamadas manos libres y la precisión de comandos de voz.
Los sistemas automotrices pueden combinar el procesamiento de micrófono con posición de asiento, señales de infoentretenimiento y modelos de ruido.
Robótica y dispositivos inteligentes
Los robots pueden usar arreglos para localizar personas, seguir comandos de voz, orientarse hacia fuentes sonoras y mejorar la interacción. Los dispositivos inteligentes pueden usar un procesamiento similar para detectar alarmas, comandos o sonidos ambientales.
La localización sonora ayuda a las máquinas a responder con más naturalidad en entornos humanos.
Seguridad y monitoreo
Los sistemas de monitoreo de audio pueden usar arreglos para estimar la dirección del sonido, detectar eventos anómalos o enfocarse en áreas específicas. Esto puede apoyar la revisión de incidentes, la vigilancia perimetral o la conciencia situacional en salas de control.
Los requisitos de privacidad y legales siempre deben considerarse cuando se usa captura de audio en espacios públicos o lugares de trabajo.
Factores de diseño que afectan el rendimiento
Separación entre micrófonos
La separación determina cuánta diferencia temporal puede observar el sistema. También afecta el rango de frecuencias donde el procesamiento direccional funciona bien. Los diseñadores deben elegir la separación según el tamaño del dispositivo y el uso previsto.
Número de canales
Más micrófonos pueden aportar información espacial más rica, pero también aumentan coste, carga de procesamiento, consumo de energía y complejidad de calibración. Más canales no significan automáticamente mejor audio si el algoritmo y la colocación son deficientes.
Acústica de la sala
Paredes duras, superficies de vidrio, techos altos y mesas reflectantes pueden crear eco y reverberación. Materiales blandos, tratamiento acústico y buena colocación del dispositivo pueden mejorar la calidad de captura.
Distancia del hablante
La captación de campo lejano es más difícil que la de campo cercano. A medida que el hablante se aleja, la voz objetivo se vuelve más débil frente al ruido de sala y los reflejos.
Latencia de procesamiento
El procesamiento de señales requiere tiempo. Las conferencias y la comunicación en tiempo real exigen una latencia suficientemente baja para que la conversación siga siendo natural.
Problemas comunes y solución de fallos
La voz suena lejana
Esto puede ocurrir cuando el hablante está demasiado lejos de la zona de captación, el dispositivo está mal colocado, la ganancia del micrófono es baja o la sala tiene demasiada reverberación.
La reducción de ruido corta la voz
Una supresión agresiva puede confundir voz baja con ruido. Ajustar sensibilidad, control de ganancia, configuración de haz o ubicación del dispositivo puede ayudar.
Eco durante las llamadas
El eco puede provenir de mala cancelación de eco, volumen de altavoz demasiado alto, superficies reflectantes, enrutamiento de audio incorrecto o varios dispositivos usados en la misma sala.
Se sigue al hablante equivocado
El sistema puede enfocarse en otro interlocutor, una fuente de ruido fuerte o un sonido reflejado. Esto es común cuando varias personas hablan a la vez o cuando una fuente de ruido está más cerca que el hablante previsto.
La detección de palabra de activación es inestable
El reconocimiento inestable puede deberse a reproducción de fondo, distancia, variación de acento, retraso de red, problemas de firmware u obstrucción de micrófonos.
Un arreglo de micrófonos funciona mejor cuando la geometría del hardware, la ubicación en la sala, el procesamiento de audio y el comportamiento esperado del usuario se diseñan en conjunto.
Guía de despliegue y mantenimiento
Coloque el dispositivo donde tenga un camino acústico claro hacia los hablantes previstos. Evite ocultarlo detrás de monitores, situarlo cerca de ventiladores ruidosos o montarlo donde las paredes creen reflejos fuertes.
Mantenga limpias las aberturas de los micrófonos. Polvo, tela, cinta, protectores de pantalla o bloqueos accidentales pueden reducir la calidad de captación y alterar el equilibrio entre canales.
Actualice el firmware cuando sea apropiado. Muchos sistemas mejoran la formación de haces, la cancelación de eco y la detección de voz mediante actualizaciones de software.
Pruebe en el entorno real. Un dispositivo puede funcionar bien en una sala de pruebas silenciosa, pero comportarse de forma distinta en una gran sala de reunión, cabina de vehículo, aula, almacén u oficina abierta.
FAQ
¿Puede un arreglo de micrófonos oír solo a una persona?
Puede enfocarse en una dirección o en un hablante, pero no puede aislar perfectamente una voz en todas las situaciones, especialmente cuando varias personas hablan al mismo tiempo.
¿Más micrófonos siempre significan mejor rendimiento?
No. La colocación, la sincronización, los algoritmos de procesamiento, la acústica de la sala y el diseño del dispositivo importan tanto como la cantidad de micrófonos.
¿Por qué el mismo dispositivo funciona de forma diferente en distintas salas?
El tamaño de la sala, los materiales de las paredes, la altura del techo, la forma de la mesa, el ruido de fondo y la colocación del dispositivo afectan la llegada y la reflexión del sonido.
¿Puede funcionar sin acceso a internet?
La captura y el procesamiento local de audio pueden funcionar sin conexión, pero el reconocimiento de voz en la nube, los servicios de reunión remota o las funciones de IA pueden requerir acceso a la red.
¿Qué debe revisarse si la precisión del reconocimiento de voz es baja?
Revise obstrucciones de micrófono, ubicación, ruido de fondo, distancia del hablante, eco, versión de firmware, ganancia de entrada, estado del servicio de red y si se seleccionó la entrada de audio correcta.
