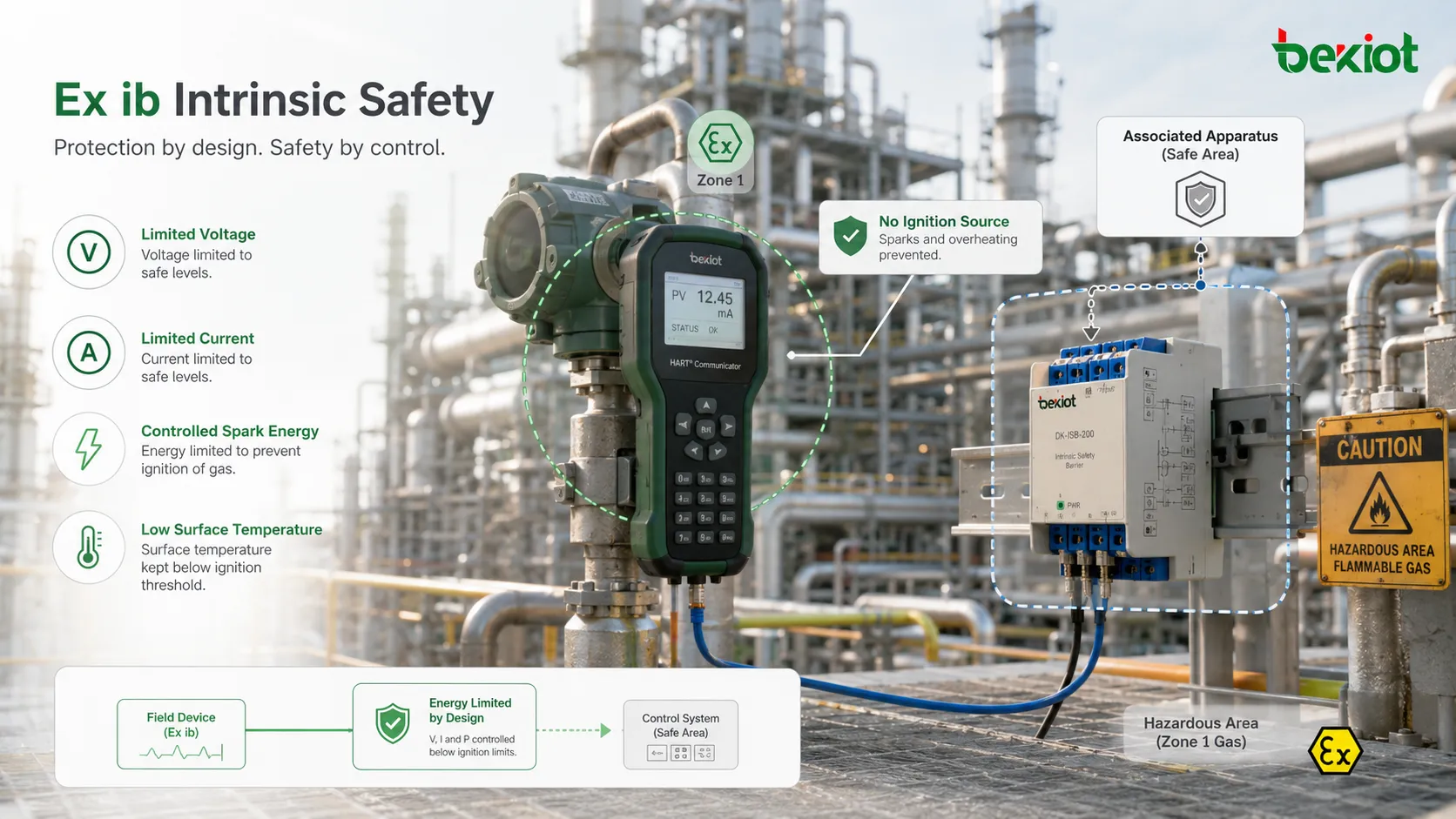

Ex ib es un nivel de protección de seguridad intrínseca usado para equipos y circuitos eléctricos destinados a áreas peligrosas donde pueden aparecer atmósferas explosivas de gas durante la funcionamiento normal. El objetivo de este método de protección es limitar la energía eléctrica y térmica para que chispas, arcos o superficies calientes no puedan inflamar la atmósfera circundante bajo condiciones definidas.

A diferencia de la protección antideflagrante, que contiene una explosión interna, la seguridad intrínseca busca impedir que la energía de ignición esté disponible desde el inicio. Por eso resulta especialmente útil para instrumentación, sensores, transmisores, equipos portátiles, circuitos de control, interfaces de comunicación de baja potencia, lazos de medida y dispositivos de campo instalados en plantas de proceso, zonas químicas, refinerías, parques de tanques, servicios auxiliares y sistemas de automatización industrial.

La calidad empieza con la prevención de la ignición

El objetivo de calidad de un diseño Ex ib no es solo que el equipo funcione eléctricamente. Debe seguir siendo incapaz de producir ignición durante la funcionamiento normal y bajo las condiciones de fallo exigidas por este nivel de protección. Esto significa que cada circuito, componente, conductor, interfaz de envolvente, borne, batería, conector y aparato asociado debe evaluarse como parte de un sistema de control del riesgo de ignición.

Por tanto, las normas de calidad van más allá del rendimiento ordinario del producto. Revisan si el equipo puede limitar tensión, corriente, potencia, energía almacenada, temperatura superficial y energía de fallo antes de que esos valores sean peligrosos en una atmósfera explosiva definida.

Por esa razón los productos Ex ib requieren diseño certificado, fabricación controlada, evaluación documentada, marcado correcto e instalación verificada. Un dispositivo no puede considerarse intrínsecamente seguro solo porque sea de baja tensión o de baja potencia.

Marco normativo detrás del cumplimiento

Requisitos generales del equipo

Los requisitos generales de protección contra explosiones definen cómo deben construirse, ensayarse, marcarse y documentarse los equipos Ex. Cubren temas como grupo de equipo, clasificación de temperatura, formato de marcado, diseño mecánico, idoneidad ambiental, instrucciones y condiciones del certificado.

Para fabricantes y compradores, esto significa que la calidad debe verse en la identidad del producto. El marcado debe indicar el concepto de protección, grupo de gas, clase de temperatura, nivel de protección del equipo, referencia del certificado y, cuando corresponda, condiciones especiales de uso.

Requisitos de seguridad intrínseca

La norma de seguridad intrínseca se centra en cómo se mantienen los circuitos sin capacidad de ignición. Trata parámetros eléctricos, riesgo de ignición por chispa, riesgo térmico, distancias de separación, componentes de protección, almacenamiento de energía, baterías, transformadores, optoaisladores, semiconductores, conectores y aparatos asociados.

Para Ex ib, el circuito debe cumplir el nivel de protección requerido en la condición de fallo definida. El diseño no debe depender de suposiciones ni del comportamiento del usuario. Debe demostrarse mediante cálculo, evaluación, selección de componentes, reglas constructivas y ensayos.

Normas de instalación y de sistema

La seguridad intrínseca suele ser un concepto de sistema. Un dispositivo de campo, cable, barrera, aislador, método de puesta a tierra, bornera e interfaz de sala de control deben ser compatibles. Las normas de instalación guían cómo instalar, separar, identificar, conectar a tierra y mantener los circuitos intrínsecamente seguros.

Un dispositivo de campo certificado puede instalarse de forma incorrecta si el aparato asociado no coincide, si los parámetros del cable superan los valores permitidos o si el cableado intrínsecamente seguro se mezcla con circuitos no intrínsecamente seguros.

Esquemas regionales de certificación

Los proyectos pueden exigir IECEx, ATEX, UKCA, aprobaciones norteamericanas para ubicaciones peligrosas u otros sistemas locales de certificación. El mismo concepto técnico puede aparecer con formatos de certificado, convenciones de marcado, requisitos de inspección y obligaciones legales diferentes.

Por ello, la revisión de calidad debe incluir tanto la norma técnica como el mercado de destino. Un producto adecuado para un régimen de certificación puede necesitar documentación adicional o aprobación para otra región.

Nivel de protección e idoneidad del área

Ex ib se usa generalmente cuando se requiere un alto nivel de protección, comúnmente asociado a entornos de gas Zona 1 y equipos EPL Gb. En la práctica, significa que la atmósfera no es explosiva de forma continua, pero puede aparecer gas explosivo durante la funcionamiento normal.

Es importante no confundir Ex ib con Ex ia o Ex ic. Ex ia ofrece un nivel superior de seguridad intrínseca y puede ser adecuado para zonas más severas cuando está debidamente certificado. Ex ic ofrece un nivel inferior y suele asociarse a condiciones menos peligrosas. El nivel correcto debe coincidir con la clasificación del área.

La idoneidad del área debe determinarse por la clasificación de zonas peligrosas, grupo de gas, clase de temperatura, nivel de protección del equipo, método de instalación y evaluación completa del lazo. El marcado del producto es solo una parte de la decisión.

Requisitos de diseño con limitación de energía

Control de tensión y corriente

El núcleo de la seguridad intrínseca es limitar la tensión y la corriente en el circuito del área peligrosa. Esto puede lograrse mediante resistencias, fusibles, diodos Zener, aislamiento galvánico, circuitos limitadores de corriente, fuentes de alimentación controladas o aparatos asociados certificados.

La calidad depende de un comportamiento predecible bajo condiciones de fallo. Los componentes usados para protección deben tener valores nominales, fiabilidad, separación y supuestos de fallo adecuados. Los márgenes ordinarios de diseño de circuitos no son suficientes cuando el objetivo es prevenir la ignición.

Limitación de energía almacenada

Los condensadores e inductores pueden almacenar energía. Aunque la tensión de alimentación sea baja, esa energía almacenada puede descargarse como chispa en ciertas condiciones. Por ello, la capacitancia y la inductancia deben evaluarse cuidadosamente.

La evaluación incluye valores de componentes internos y parámetros de cables externos. Los cables largos pueden añadir capacitancia e inductancia, por lo que los parámetros certificados del lazo no deben superarse durante la instalación.

Control de disipación de potencia

La potencia eléctrica puede generar calor. El calor puede aparecer en resistencias, semiconductores, baterías, bobinas, bornes o componentes en fallo. El diseño debe asegurar que la temperatura superficial permanezca por debajo de la clase de temperatura permitida bajo las condiciones requeridas.

Por eso la evaluación térmica forma parte del control de calidad. Un circuito que no produce chispa puede seguir siendo inseguro si genera una superficie caliente capaz de provocar ignición.

Fiabilidad de los componentes de protección

Los componentes de protección deben seleccionarse y aplicarse con cuidado. Una resistencia, fusible, diodo, optoacoplador, transformador o aislador de protección no debe tratarse como una pieza común sin considerar su función de seguridad.

La revisión de calidad debe verificar desclasificación de componentes, modo de fallo, idoneidad de certificación, líneas de fuga y distancias de aislamiento, aumento de temperatura y si el componente puede contarse como infalible o relacionado con la seguridad según las reglas aplicables.

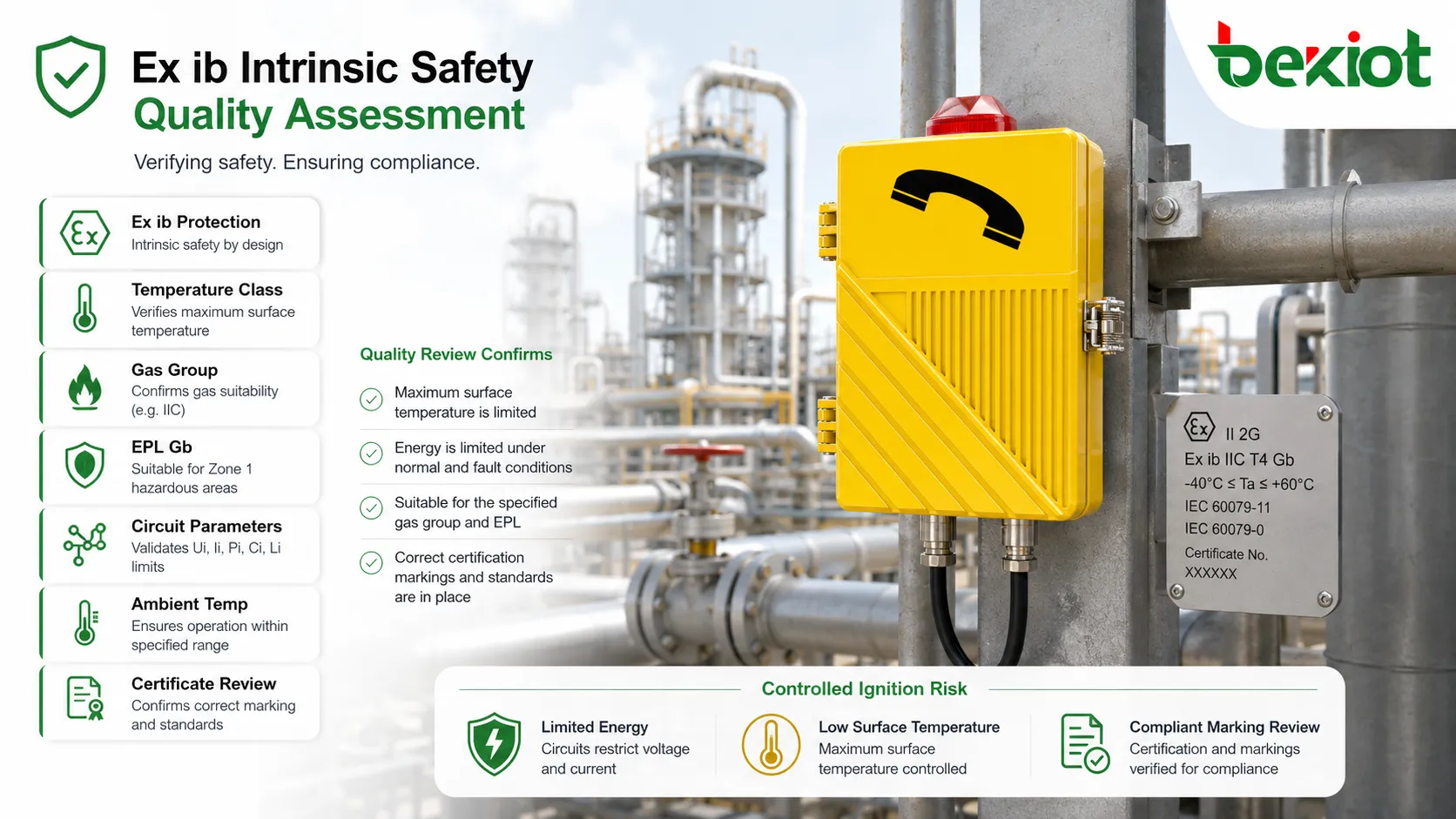

Clase de temperatura y seguridad de superficie

La clase de temperatura es uno de los marcados más importantes en los equipos Ex. Indica el límite máximo de temperatura superficial bajo condiciones definidas. El equipo seleccionado debe tener una clase de temperatura adecuada para la temperatura de ignición del gas o vapor presente en el sitio.

En equipos Ex ib, la seguridad térmica debe evaluarse durante la funcionamiento normal y la condición de fallo requerida. Los componentes no deben superar la temperatura permitida incluso si un fallo provoca mayor disipación en una parte limitada del circuito.

El rango de temperatura ambiente también importa. Un dispositivo certificado para un rango ambiente puede no ser adecuado para una ubicación más caliente o más fría si el certificado y el marcado no lo permiten.

Grupo de gas y sensibilidad de ignición

Los grupos de gas clasifican las atmósferas explosivas según sus características de ignición. Un equipo marcado para un grupo de gas más exigente puede ser adecuado para grupos menos exigentes, pero debe verificarse en el marcado y el certificado.

En seguridad intrínseca, el grupo de gas afecta la energía eléctrica permitida. Los gases que se inflaman con mayor facilidad requieren una limitación de energía más estricta. Por eso el mismo circuito puede ser aceptable para un grupo de gas y no para otro.

Las normas de calidad exigen que el fabricante y el instalador hagan coincidir el marcado del producto con la sustancia peligrosa real del sitio. Elegir un grupo de gas incorrecto puede hacer que un producto certificado sea inadecuado para la aplicación.

Parámetros certificados para lazos de campo

Valores de entrada y salida

Los lazos de seguridad intrínseca suelen comprobarse con parámetros como tensión máxima de entrada, corriente máxima de entrada, potencia máxima de entrada, capacitancia interna máxima, inductancia interna máxima y parámetros de salida correspondientes del aparato asociado.

Estos valores ayudan a determinar si un dispositivo de campo, cable y barrera o aislador pueden conectarse con seguridad. El lazo debe evaluarse como un sistema completo, no como elementos aprobados por separado.

Capacitancia e inductancia del cable

Los cables forman parte del cálculo de seguridad. Su capacitancia e inductancia pueden aumentar con la longitud y el tipo de construcción. Si se ignoran los parámetros del cable, la energía almacenada total puede superar el límite certificado.

La documentación de instalación debe registrar tipo de cable, longitud, ruta y parámetros calculados o especificados cuando sea necesario.

Compatibilidad del aparato asociado

Las barreras y los aisladores suelen ubicarse en una zona segura, pero se conectan a circuitos que entran en un área peligrosa. Deben ser compatibles con el dispositivo de campo y con los parámetros del circuito.

Una barrera no convierte automáticamente cualquier circuito en intrínsecamente seguro. La combinación completa debe cumplir los valores permitidos y las reglas de instalación.

Fabricación y control de calidad

Proceso de producción controlado

El equipo certificado debe fabricarse de forma consistente. El proceso de producción debe asegurar que piezas relacionadas con la seguridad, diseño de PCB, distancias de separación, valores de componentes, encapsulado, conectores, etiquetas y materiales de envolvente coincidan con el diseño certificado.

Sustituir componentes sin evaluación puede invalidar los supuestos de seguridad. Incluso un pequeño cambio de componente puede afectar el comportamiento ante fallos, el aumento de temperatura o la energía almacenada.

Inspección rutinaria

La inspección rutinaria puede incluir comprobaciones visuales, verificación de etiquetas, verificación de componentes, inspección de PCB, integridad de envolvente, revisión de bornes, pruebas de aislamiento, control de versión de firmware y ensayos funcionales.

Estas comprobaciones ayudan a asegurar que cada unidad de producción coincide con el diseño certificado, no solo el prototipo ensayado durante la certificación.

Trazabilidad

La trazabilidad vincula cada producto con sus registros de producción, certificado, lotes de componentes, resultados de prueba, firmware y datos de inspección de calidad. Es importante cuando aparece un problema de campo, retirada, actualización de diseño o cambio de certificado.

Sin trazabilidad, resulta difícil saber qué unidades pueden estar afectadas por un problema de producción o de componentes.

Control de cambios

Cualquier cambio en componentes relacionados con la seguridad, diseño de PCB, material de envolvente, tipo de batería, conector, entrada de cable, comportamiento del firmware o marcado debe pasar por una revisión formal. Si afecta al diseño certificado, puede requerir actualización del certificado o reevaluación.

El control de cambios es una norma clave de calidad porque la seguridad Ex depende de la construcción exacta que fue evaluada.

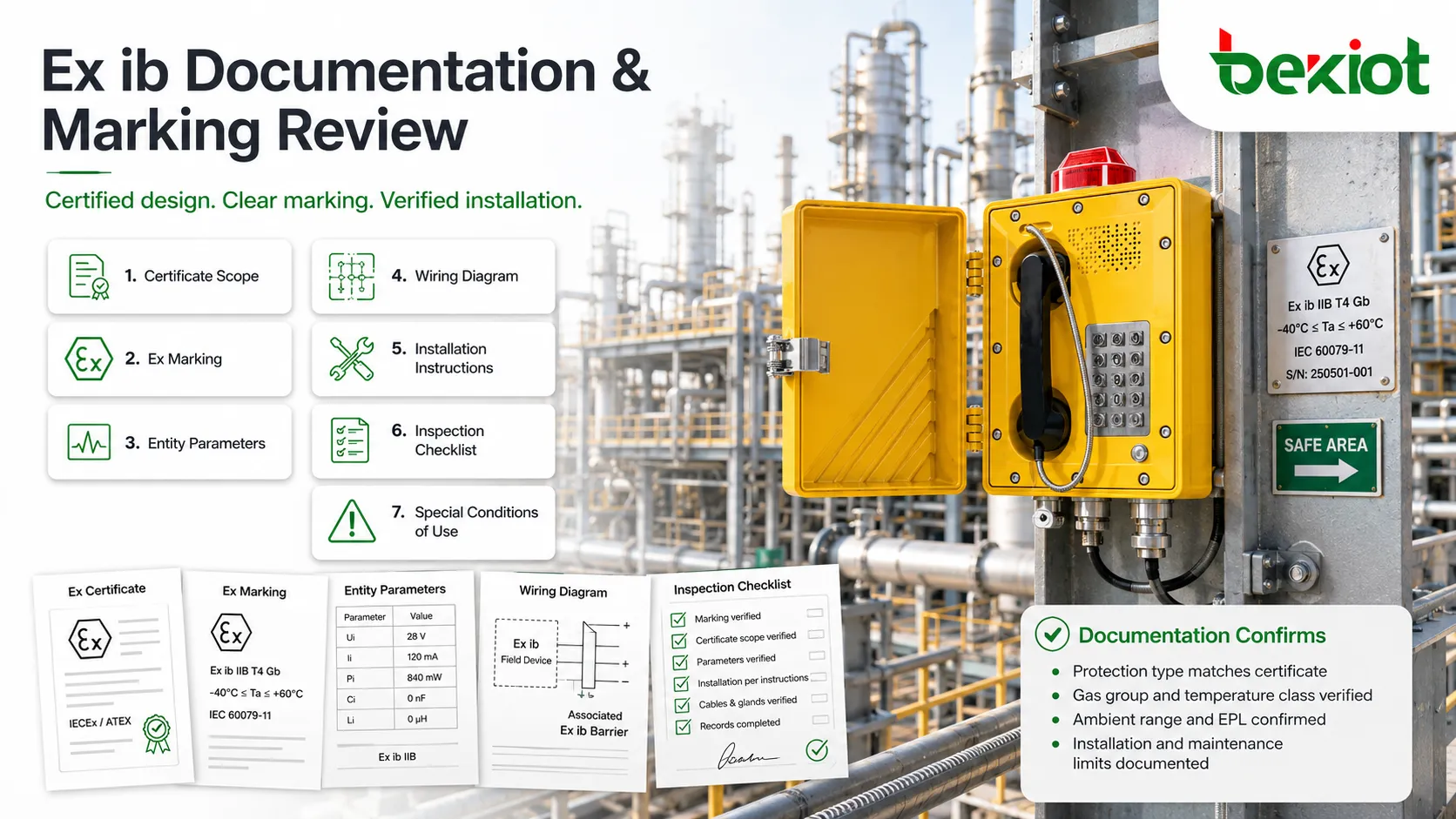

Revisión de marcado y documentación

El marcado Ex debe ser claro, duradero y coherente con el certificado. Debe comunicar tipo de protección, grupo de equipo, grupo de gas, clase de temperatura, EPL, número de certificado, rango ambiente si aplica y condiciones especiales cuando sean necesarias.

La documentación debe incluir instrucciones de instalación, parámetros de seguridad, parámetros de entidad, diagramas de cableado, límites de mantenimiento, condiciones especiales de uso, límites ambientales y restricciones de reparación.

Para los usuarios finales, la documentación no es papel opcional. Forma parte del sistema de seguridad. Los instaladores la usan para decidir dónde y cómo puede utilizarse el equipo, y los inspectores para verificar el cumplimiento.

Requisitos de calidad de instalación

Separación respecto de circuitos no IS

Los circuitos intrínsecamente seguros deben separarse de los circuitos no intrínsecamente seguros según las reglas de instalación. Una separación deficiente puede permitir que energía peligrosa entre en el circuito protegido.

La separación puede implicar distancia física, particiones, bandejas de cable dedicadas, bornes marcados, prácticas de cableado azul, barreras certificadas o métodos de instalación aprobados.

Puesta a tierra y equipotencialidad

Algunos sistemas de barrera Zener requieren una puesta a tierra fiable para funcionar correctamente. Los aisladores galvánicos pueden reducir esa dependencia, pero la puesta a tierra y la unión equipotencial siguen necesitando revisión en el sistema completo.

Una puesta a tierra incorrecta puede comprometer la protección, crear problemas de ruido o producir diferencias de tensión inseguras entre circuitos.

Entradas de cable y bornes correctos

Prensaestopas, bornes, conectores y entradas de envolvente deben coincidir con la certificación y el entorno de instalación. Un dispositivo certificado puede dejar de cumplir si se usan entradas de cable inadecuadas.

Los instaladores deben seguir las condiciones del certificado, el grado ambiental, los requisitos de protección mecánica y las reglas de cableado para áreas peligrosas.

Inspección antes de energizar

Antes de aplicar energía, la instalación debe verificarse en marcado correcto del dispositivo, idoneidad del área, ruta de cables, compatibilidad de barrera, parámetros de lazo, puesta a tierra, separación, apriete de bornes y disponibilidad documental.

Esta inspección ayuda a detectar errores antes de que el sistema opere en un área peligrosa.

Dónde se aplica este nivel de protección

Instrumentación de proceso

Transmisores de presión, sensores de temperatura, caudalímetros, instrumentos de nivel, detectores de gas y lazos de medida usan comúnmente seguridad intrínseca porque suelen requerir señales de baja potencia en áreas peligrosas.

Ex ib puede seleccionarse cuando la clasificación del área y el nivel de protección lo permiten, especialmente en aplicaciones de Zona 1 que requieren cableado de campo robusto pero práctico.

Interfaces de automatización industrial

Módulos de entrada/salida de PLC, aisladores de señal, convertidores de comunicación, indicadores de operador e interfaces de control de baja potencia pueden usar circuitos intrínsecamente seguros para conectar dispositivos de campo en zonas peligrosas.

El sistema debe evaluarse desde el armario de control hasta el dispositivo de campo, incluidos cables y aparatos asociados.

Equipos portátiles y de mano

Probadores de mano, dispositivos portátiles de comunicación, herramientas de inspección, instrumentos de calibración y equipos de mantenimiento pueden requerir certificación Ex cuando se usan en áreas peligrosas.

La seguridad de la batería, durabilidad de la envolvente, restricciones de carga e instrucciones de usuario son especialmente importantes en dispositivos portátiles.

Monitoreo remoto y telemetría

Parques de tanques, tuberías, áreas de almacenamiento químico, instalaciones de aguas residuales y sitios energéticos pueden usar equipos de telemetría de baja potencia en ubicaciones peligrosas. La seguridad intrínseca puede apoyar la comunicación de sensores mientras limita el riesgo de ignición.

Los dispositivos inalámbricos aún requieren evaluación cuidadosa de batería, antena, potencia de radiofrecuencia, envolvente y temperatura.

No conformidades comunes

Usar el nivel de protección equivocado

Usar equipos certificados para un área menos exigente en una zona más peligrosa es un error grave. El nivel de protección debe coincidir con el área clasificada y la sustancia peligrosa.

Mezclar componentes certificados y no certificados

Reemplazar una barrera, conector, batería o conjunto de cable certificado por una pieza común puede invalidar la evaluación de seguridad intrínseca.

Ignorar los parámetros del cable

Los cables de campo largos pueden añadir capacitancia e inductancia. Si esos valores superan los parámetros permitidos, el lazo puede dejar de cumplir los requisitos de seguridad.

Omitir condiciones especiales de uso

Los certificados pueden incluir condiciones especiales. Pueden referirse a orientación de instalación, riesgo electrostático, protección contra impacto, temperatura ambiente, entradas de cable o restricciones de mantenimiento.

Poca durabilidad de las etiquetas

Si los marcados se vuelven ilegibles, inspectores y personal de mantenimiento quizá no puedan verificar la idoneidad del equipo. El marcado duradero forma parte del cumplimiento de calidad.

La calidad Ex ib se demuestra mediante una cadena completa: diseño certificado, fabricación controlada, marcado correcto, parámetros de lazo compatibles, instalación adecuada e inspección documentada.

Mantenimiento y verificación periódica

El mantenimiento debe preservar la condición de seguridad certificada. Los técnicos no deben modificar circuitos, sustituir componentes, cambiar baterías, alterar entradas de cable ni reparar placas salvo que el certificado y las instrucciones del fabricante lo permitan.

La inspección periódica debe confirmar que las etiquetas siguen legibles, la envolvente es aceptable, los prensaestopas están intactos, los bornes son seguros, las barreras son correctas, la separación de cableado permanece y no hay daño ambiental.

Cuando el equipo se traslada, reutiliza o conecta a un sistema diferente, la evaluación del lazo debe repetirse. Un dispositivo adecuado en un circuito puede no serlo en otro si cambian el aparato asociado o los parámetros del cable.

Preguntas frecuentes

¿Puede usarse equipo Ex ib en Zona 0?

Normalmente no. La Zona 0 suele requerir un nivel de protección superior, como Ex ia, cuando se usa seguridad intrínseca. Siempre revise el certificado, el marcado y la clasificación del área.

¿Baja tensión significa automáticamente seguridad intrínseca?

No. La seguridad intrínseca depende de limitación de energía certificada, evaluación de fallos, control de temperatura, reglas constructivas y compatibilidad del sistema, no solo de una tensión nominal baja.

¿Puede seguir usándose un dispositivo intrínsecamente seguro dañado?

No. Daño visible, marcado ilegible, envolvente agrietada, bornes flojos o sospecha de fallo interno deben investigarse antes de devolver el dispositivo al servicio.

¿Por qué se incluyen parámetros de cable en los cálculos de lazo?

Los cables añaden capacitancia e inductancia, que pueden almacenar energía. El circuito completo debe permanecer dentro de los límites certificados para el dispositivo de campo y el aparato asociado seleccionados.

¿Quién debe verificar una instalación Ex ib?

La verificación debe realizarla personal competente familiarizado con clasificación de áreas peligrosas, lazos de seguridad intrínseca, normas aplicables, condiciones del certificado y reglas locales de instalación.
