KVM significa teclado, video y mouse. En las salas de equipos tradicionales, un sistema KVM permite a los operadores controlar múltiples servidores o computadoras a través de pantallas, teclados y mouse compartidos. Esto reduce la implementación repetida de hardware y hace que la operación de servidores sea más centralizada.

Un sistema KVM distribuido amplía esta idea al combinar el control KVM con la codificación, decodificación y transmisión por red de audio y video. En lugar de limitarse a una conexión de corta distancia dentro de un solo gabinete, las señales de video y los datos de control se pueden transmitir a través de una red IP o una red de fibra óptica. Esto hace posible compartir, conmutar, visualizar y controlar fuentes de computadora en centros de comando, salas de control, salas de reuniones y entornos de pantalla grande.

Del KVM tradicional a la operación basada en red

Un sistema KVM tradicional suele estar diseñado para la administración local de servidores. Un operador puede controlar varias computadoras o servidores conmutando las señales de teclado, mouse y pantalla. Esto es útil en salas de servidores, pero la distancia, la flexibilidad y la capacidad de visualización son limitadas.

Una arquitectura distribuida cambia la estructura. En el lado de la fuente de video, un codificador convierte la señal de la pantalla de la computadora en un flujo de red. Por ejemplo, la salida HDMI de una computadora se puede conectar a un codificador y transmitirse a través de la red. En el lado de la visualización, un decodificador recibe el flujo de video de red y lo envía a un monitor, una videowall o una pantalla grande.

Con este diseño, las fuentes de video ya no necesitan estar físicamente cerca del lugar de visualización. Los operadores pueden llamar a diferentes pantallas de computadora, mostrarlas en diferentes pantallas, copiar la misma fuente a múltiples ubicaciones o administrar fuentes remotas a través de una interfaz centralizada.

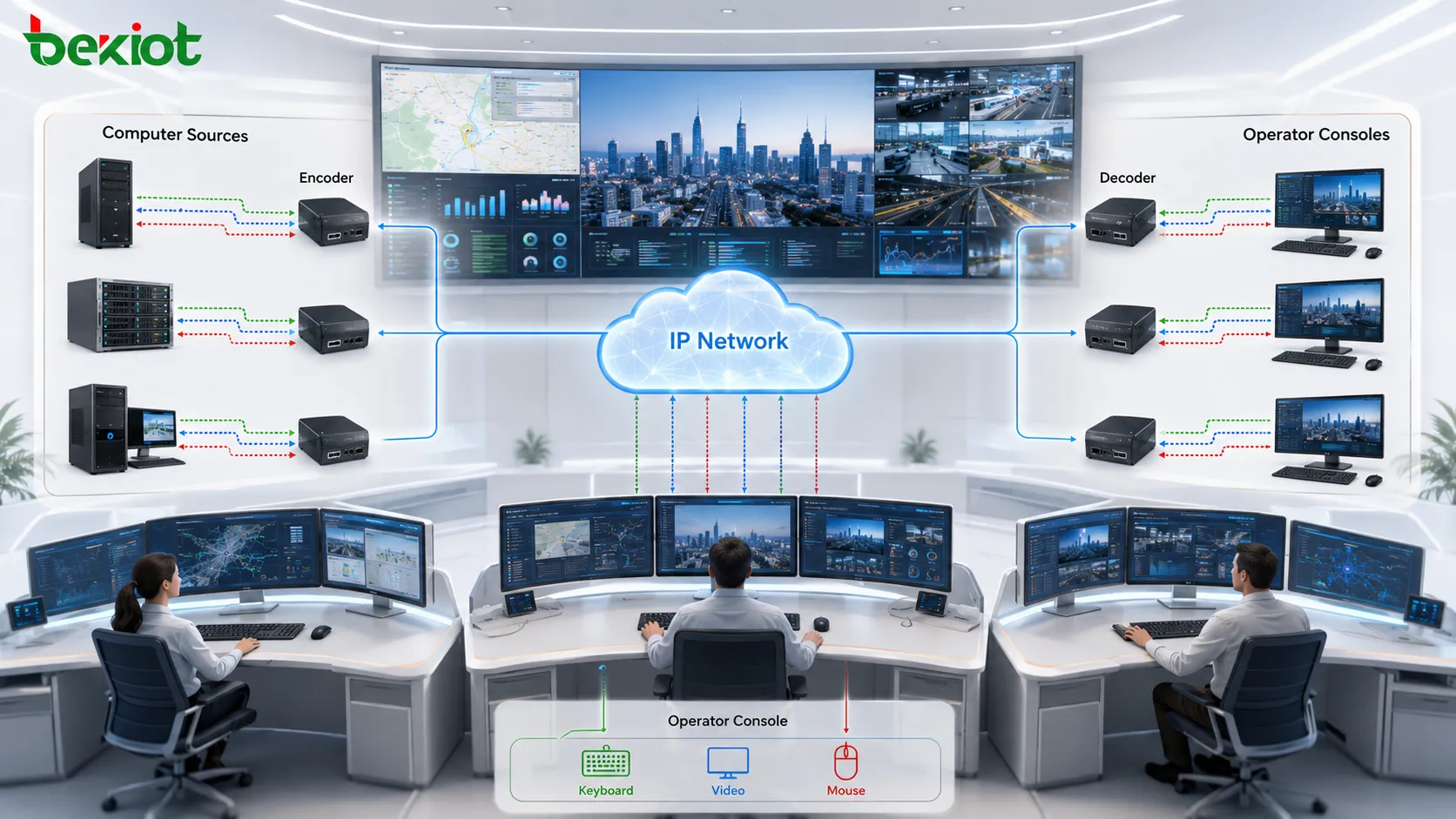

Los componentes básicos

La estructura básica de un sistema KVM distribuido se compone de codificadores, decodificadores y una red de transmisión. Los codificadores se colocan cerca de la computadora, servidor, estación de trabajo o fuente de señal. Los decodificadores se colocan cerca de los dispositivos de visualización. La red conecta ambos lados y transporta video, audio, teclado, mouse y datos de control.

En un proyecto simple, esto puede ser suficiente para completar la transmisión de señal punto a punto o punto a multipunto. En un proyecto más grande, el sistema también incluirá software de gestión, control de matriz de video, procesamiento de videowall, control centralizado, gestión de permisos, enrutamiento de señales e integración con plataformas de terceros.

Por eso no se debe entender un sistema KVM distribuido como solo un grupo de codificadores y decodificadores. En entornos de comando y control, se convierte en una plataforma de colaboración visual completa que combina la conmutación de video, el control remoto, la visualización en pantalla grande, la vinculación de sistemas y la gestión del flujo de trabajo del operador.

Opciones de transmisión IP y fibra óptica

Muchos sistemas distribuidos utilizan redes IP porque son flexibles, escalables y más fáciles de integrar con la infraestructura de red existente. La transmisión basada en IP permite que los dispositivos se implementen en diferentes habitaciones, pisos, edificios o áreas de control, siempre que el diseño de la red admita el ancho de banda y la latencia requeridos.

Para proyectos que requieren mayor ancho de banda, menor latencia y una transmisión de larga distancia más estable, también se pueden utilizar sistemas distribuidos basados en fibra óptica. La transmisión por fibra es común en salas de comando, entornos de visualización de alta resolución y grandes centros de control donde la calidad de la señal y la velocidad de respuesta son importantes.

Sin embargo, la implementación con fibra generalmente requiere cableado dedicado y un costo de construcción más alto. Por lo tanto, la elección entre IP y fibra debe basarse en la resolución de la señal, los requisitos de latencia, la escala del proyecto, las condiciones del edificio y los planes de expansión a largo plazo.

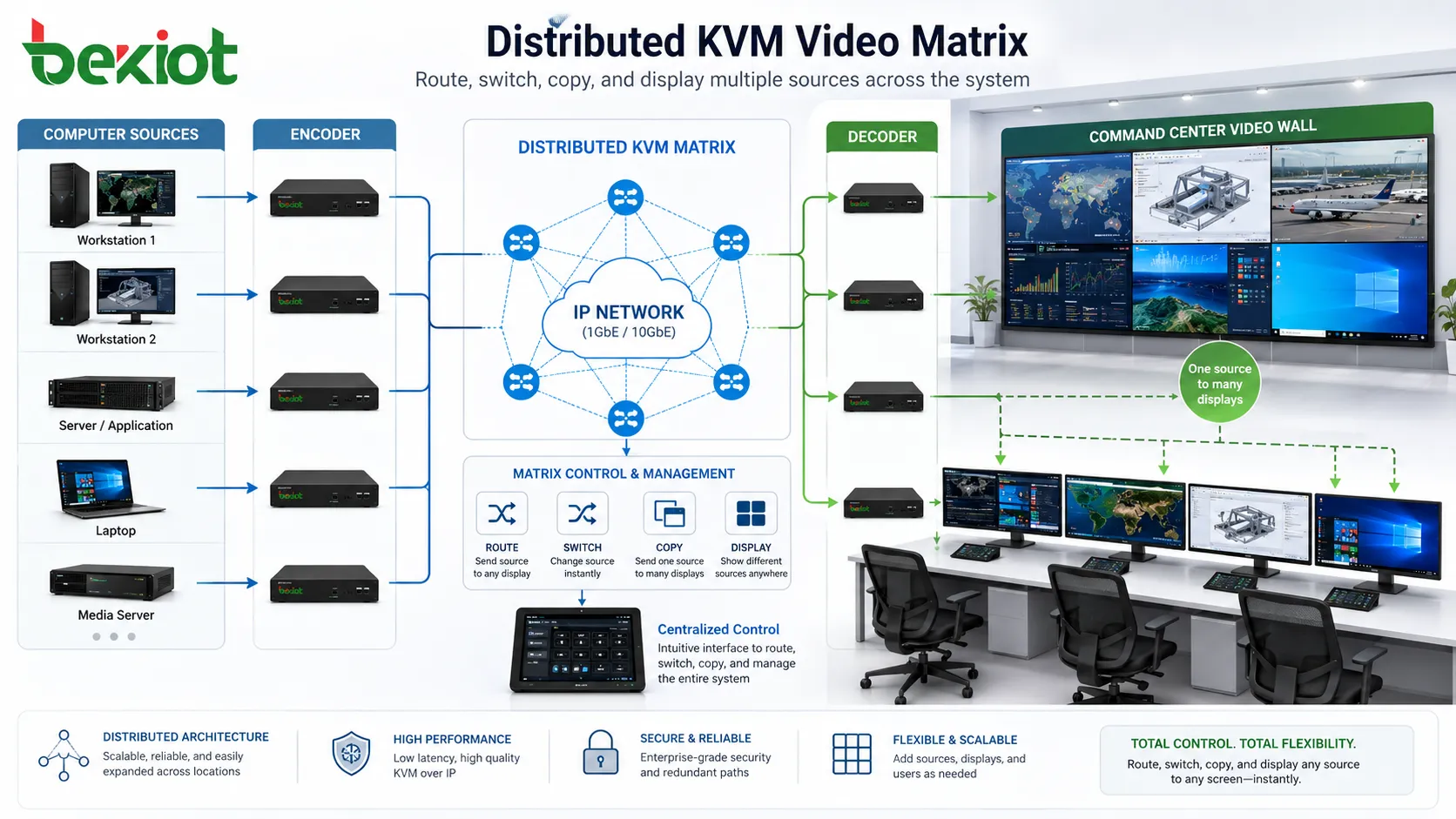

Conmutación unificada mediante control de matriz de video

Cuando un proyecto incluye muchas entradas y salidas de video, el sistema necesita una forma de gestionar el enrutamiento de las señales. Aquí es donde el control de matriz de video se vuelve importante. Una matriz de video organiza diferentes fuentes de video y dispositivos de visualización en una estructura de entrada-salida controlable.

A través del control de matriz, los operadores pueden enviar cualquier fuente de video autorizada a cualquier pantalla dentro del sistema distribuido. Pueden cambiar fuentes, duplicar una fuente en múltiples pantallas, asignar pantallas a diferentes usuarios o gestionar la asignación de fuentes según las necesidades operativas.

Esta capacidad es especialmente útil en centros de comando, salas de control de tráfico, centros de despacho de energía, salas de monitoreo de seguridad y centros de operaciones industriales. Los operadores a menudo necesitan comparar múltiples fuentes, compartir información clave en una pantalla grande o cambiar rápidamente del monitoreo de rutina a la respuesta de emergencia.

Procesamiento de pantalla grande y diseño visual

Los sistemas KVM distribuidos se utilizan a menudo en centros de comando y salas de control, donde la visualización en pantalla grande es un requisito principal. En estos entornos, los operadores pueden necesitar mostrar varios sistemas en una misma pared de visualización, dividir la pantalla en múltiples ventanas o mover ventanas de video libremente por la pantalla.

Los equipos o software de procesamiento de videowall pueden admitir funciones como unión, ventanas, roaming, sondeo, cambio de diseño y presentación multifuente. Esto permite que una pantalla grande muestre simultáneamente video de vigilancia, escritorios de computadora, mapas SIG, paneles de datos, contenido de conferencias e información de emergencia.

En comparación con la simple proyección de pantalla, el procesamiento de videowall le da al centro de comando una organización visual más flexible. Durante la operación de rutina, la pantalla puede mostrar paneles estándar. Durante un incidente, el diseño se puede cambiar rápidamente para resaltar las transmisiones de cámaras clave, las pantallas de las estaciones de trabajo, los mapas o el contenido de consulta remota.

Capa de control para dispositivos y flujos de trabajo del operador

Un sistema completo también necesita una capa de control. Parte de esta capa de control proviene de los sistemas de control central tradicionales. A través de puertos serie, control IP, RS-485 u otros métodos de control, el sistema puede gestionar equipos de audio y video, luces, aire acondicionado, proyectores, pantallas de visualización y otros dispositivos de la sala.

Otra parte de la capa de control se centra en los flujos de trabajo del operador KVM. Los usuarios pueden necesitar recuperar fuentes de video, controlar computadoras de forma remota, copiar una pantalla a otra visualización, iniciar comunicación de audio o video, cambiar diseños o asignar fuentes a diferentes puestos de operador. Estas funciones generalmente requieren software dedicado y un servidor de gestión.

La gestión de permisos también es importante. No todos los operadores deberían controlar todas las computadoras o mostrar todas las fuentes. Un sistema bien diseñado debe admitir roles de usuario, permisos de acceso, agrupación de fuentes, registros de operación y políticas de gestión para que el control sea seguro y rastreable.

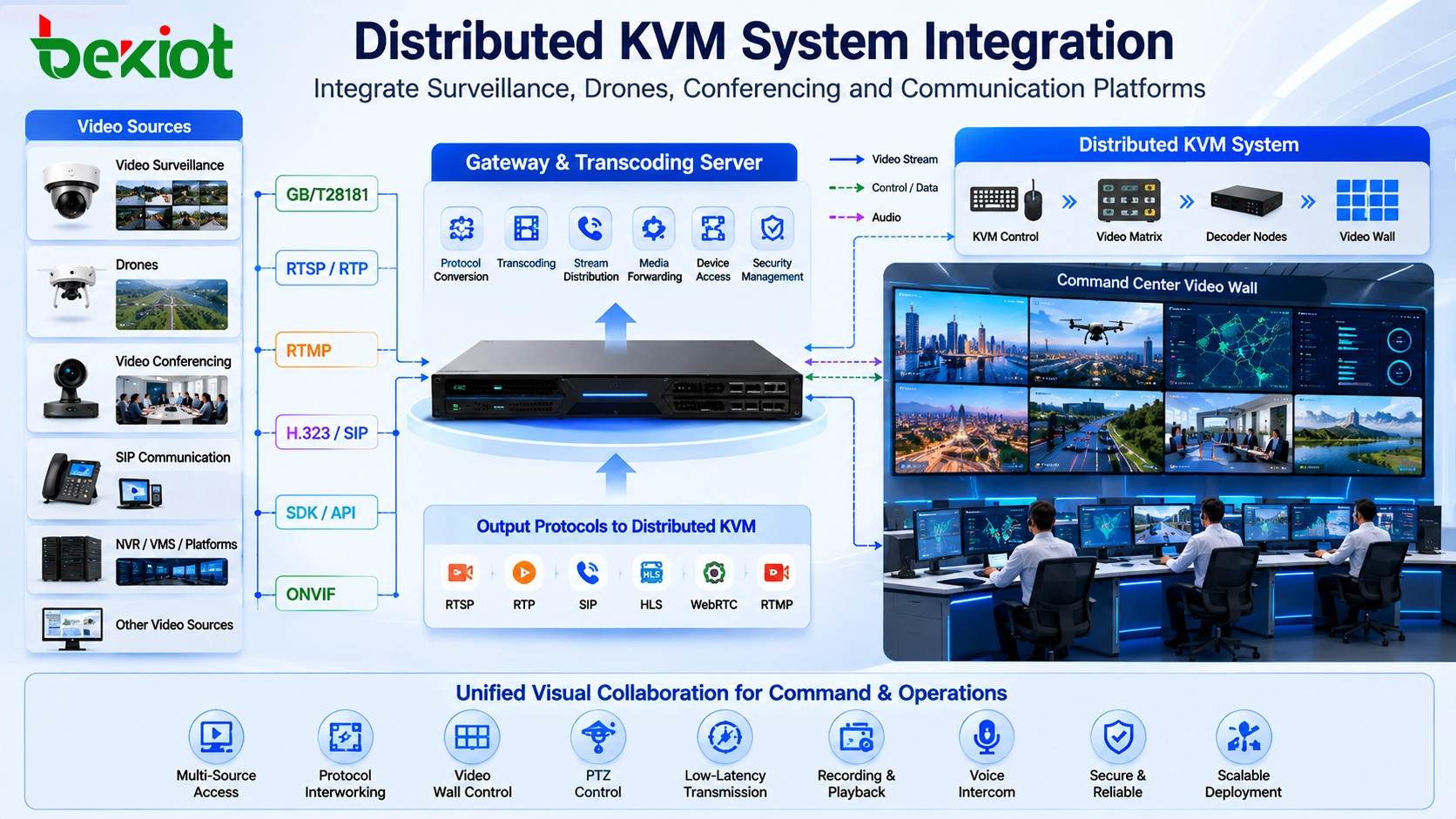

Integración con sistemas de video y comunicación externos

En proyectos reales de centros de comando, un sistema KVM distribuido rara vez funciona solo. Puede necesitar conectarse a plataformas de videovigilancia, sistemas de videoconferencia, video de drones, sistemas de comunicación de emergencia, plataformas de despacho y otras aplicaciones de terceros.

Estos sistemas externos a menudo utilizan diferentes formatos de medios y protocolos de transmisión. Por ejemplo, la videovigilancia y el video de drones pueden entregarse como flujos RTSP o RTP. Las plataformas de comunicación pueden usar SIP. Algunos sistemas pueden usar flujos de video más pequeños o comprimidos, mientras que los sistemas de visualización distribuida a menudo requieren flujos de mayor calidad para la presentación en pantalla grande.

Una puerta de enlace de video o un servidor de transcodificación puede ayudar a resolver este problema. Puede recibir fuentes de video externas, convertir formatos de flujo, adaptar las velocidades de bits y proporcionar conversión de protocolos como SIP a RTSP o RTSP a SIP. Esto facilita que el sistema KVM distribuido muestre y controle video de diferentes plataformas.

Por qué la transcodificación es importante en entornos de comando

La transcodificación de video es útil cuando diferentes sistemas tienen diferentes requisitos de flujo de video. Un sistema de comunicación o despacho puede usar un flujo de menor velocidad de bits para la comunicación en tiempo real, mientras que una videowall distribuida puede necesitar un flujo de mayor calidad para una visualización clara en una pantalla grande.

Al usar una capa de transcodificación, el proyecto puede reducir los problemas de compatibilidad entre sistemas. El video externo se puede convertir en un formato que el sistema KVM distribuido pueda decodificar y mostrar. Al mismo tiempo, el video del sistema distribuido se puede adaptar para plataformas de comunicación, usuarios remotos u otras aplicaciones comerciales.

Esto es importante para los centros de comando que combinan visualización local, colaboración remota, videoconferencia, vigilancia y comunicación de despacho. El objetivo no es solo mostrar video, sino hacer que los recursos de video sean utilizables en diferentes flujos de trabajo operativos.

Dónde es más útil esta arquitectura

Los sistemas KVM distribuidos son adecuados para centros de comando, centros de despacho, salas de control, centros de datos, salas de videoconferencia, centros de operaciones de emergencia, salas de control de tráfico, centros de operaciones energéticas, salas de monitoreo industrial y centros de gestión de seguridad.

Estos entornos suelen compartir varias necesidades comunes. Requieren muchas fuentes de computadora, múltiples puestos de operador, visualización en pantalla grande, conmutación rápida, control seguro e integración con otros sistemas de audio y video. Una arquitectura distribuida puede satisfacer estas necesidades mejor que el cableado de señal local tradicional.

El sistema también es útil cuando los operadores necesitan acceso flexible a diferentes estaciones de trabajo. Un usuario puede sentarse en una consola y convocar diferentes computadoras o fuentes de video según sus permisos. Esto mejora la utilización del espacio, reduce la complejidad del cableado y favorece la gestión centralizada.

Puntos de planificación antes de la implementación

Antes de diseñar un sistema KVM distribuido, el equipo del proyecto debe confirmar la cantidad de fuentes de señal, terminales de visualización, puestos de operador, escala de la videowall, requisitos de control, condiciones de red, requisitos de resolución y expectativas de latencia.

La planificación de la red es especialmente importante. La transmisión de video de alta resolución puede requerir un ancho de banda grande y un rendimiento de conmutación estable. Si el sistema utiliza redes IP, se deben evaluar cuidadosamente los conmutadores, la planificación de VLAN, la estrategia de multidifusión o unidifusión y las políticas de seguridad de red.

Los requisitos de integración también deben aclararse al principio. Si el sistema necesita conectarse a vigilancia, videoconferencia, drones, comunicación SIP o plataformas de despacho, los protocolos requeridos, los formatos de flujo y los métodos de transcodificación deben confirmarse antes de la construcción.

Beneficios de un diseño distribuido

El primer beneficio es la flexibilidad. Las fuentes de video y las pantallas se pueden colocar en diferentes ubicaciones y conectarse a través de la red. Esto facilita la expansión y modificación del sistema.

El segundo beneficio es el control centralizado. Los operadores pueden administrar muchas fuentes y pantallas a través de software, control de matriz y configuraciones de permisos, en lugar de depender solo de un cableado físico fijo.

El tercer beneficio es una colaboración visual más sólida. El procesamiento de pantalla grande, los diseños de ventanas, la copia de fuentes y la visualización en múltiples pantallas ayudan a los equipos de comando a compartir información de manera más efectiva.

El cuarto beneficio es una mejor integración del sistema. A través de puertas de enlace y servidores de transcodificación, la videovigilancia externa, las conferencias, los videos de drones, la comunicación SIP y los flujos RTSP/RTP se pueden conectar al mismo entorno de operación visual.

Conclusión

Un sistema KVM distribuido combina el control de teclado, video y mouse con la transmisión de audio y video basada en red. Sus componentes principales incluyen codificadores, decodificadores, infraestructura de red, control de matriz de video, procesamiento de videowall, software de control, servidores de gestión y puertas de enlace de integración.

En comparación con los sistemas KVM tradicionales, una arquitectura distribuida proporciona mayor flexibilidad, mayor distancia de transmisión, más opciones de visualización y una mayor capacidad de integración. Es especialmente adecuada para centros de comando, salas de control, salas de reuniones y otros entornos profesionales que necesitan operación centralizada y visualización en pantalla grande.

Una solución exitosa depende de más que la selección de dispositivos. Requiere una comprensión clara de las fuentes de video, los requisitos de visualización, los flujos de trabajo de control, la capacidad de la red, los objetivos de latencia, la integración de sistemas externos y la expansión futura. Con una planificación adecuada, un sistema KVM distribuido puede convertirse en la base visual y operativa de un entorno de comando moderno.
