Los teléfonos antideflagrantes se utilizan donde los equipos de comunicación ordinarios pueden introducir un riesgo inaceptable. Refinerías, estaciones de combustible, plantas petroquímicas, almacenes químicos, plataformas marinas, minas, túneles, zonas de procesamiento de grano, instalaciones de pintura, centrales eléctricas y otras áreas industriales peligrosas pueden contener gases, vapores, nieblas inflamables, polvo combustible u otras atmósferas explosivas. En estos entornos, el equipo debe servir para comunicarse sin convertirse en una fuente de ignición.
El principio de diseño de la estructura antideflagrante consiste en controlar la relación entre el equipo eléctrico y la atmósfera peligrosa circundante. Un teléfono puede incluir interruptores, circuitos de timbre, micrófonos, altavoces, terminales, placas electrónicas, cableado del auricular e interfaces de comunicación. Una chispa, una superficie caliente, un arco, una conexión floja o un calentamiento anormal pueden ser peligrosos si alcanzan una atmósfera combustible. Una estructura adecuada gestiona estos riesgos mediante resistencia de la envolvente, contención de la llama, sellado, control de temperatura, protección de cables, selección de materiales e instalación disciplinada.
En proyectos de comunicación industrial, esta estructura no es una carcasa decorativa, sino parte de la función de seguridad. Un teléfono antideflagrante bien diseñado debe mantener su función de comunicación y cumplir al mismo tiempo la lógica de protección exigida por el sitio. Becke Telcom EX-BH621 es un ejemplo de teléfono de campo para zonas peligrosas que puede considerarse cuando un proyecto requiere comunicación de voz fija en entornos industriales exigentes. La selección final debe corresponder a la clasificación del área, al método de instalación y a los requisitos de integración.

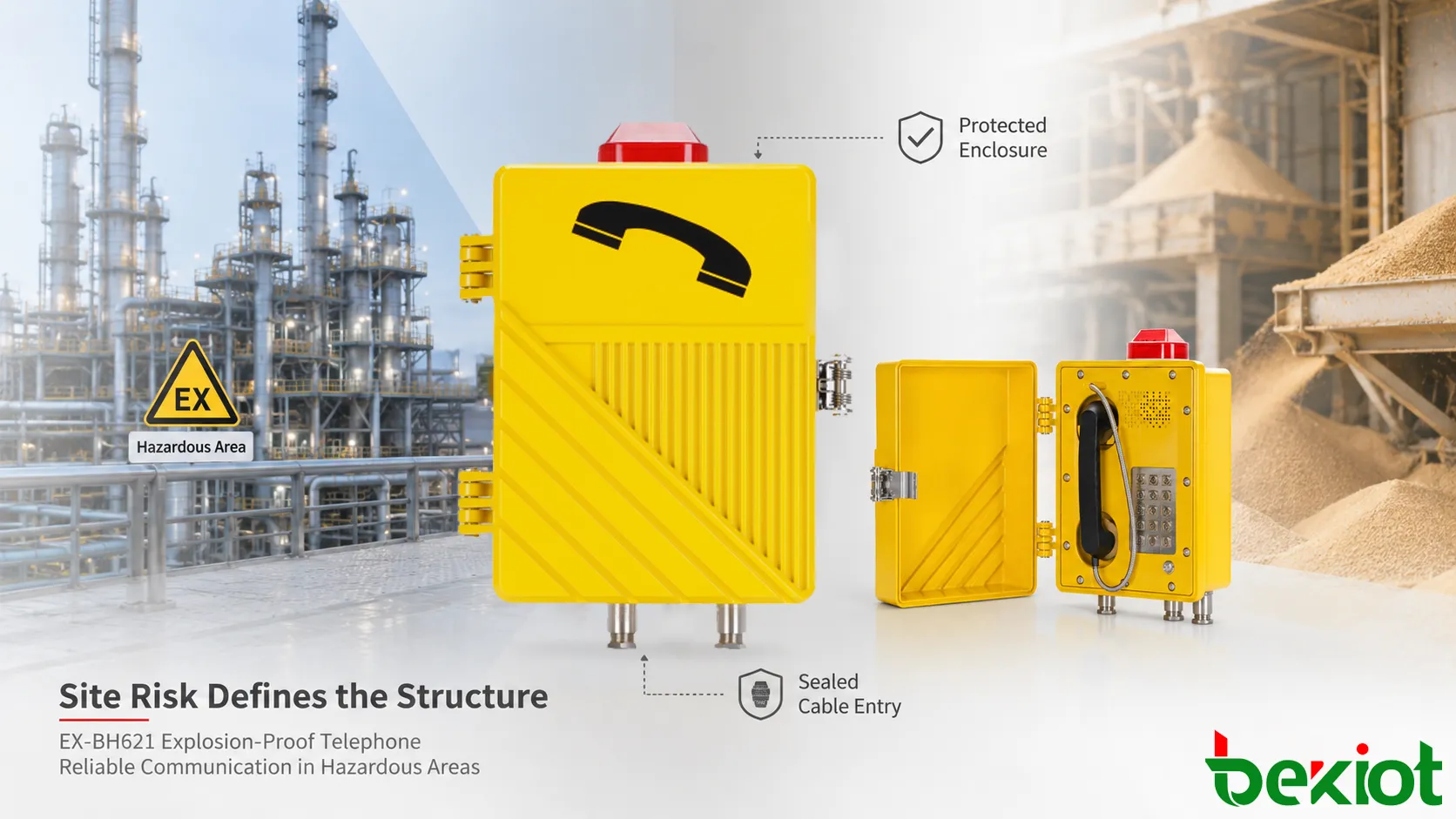

El riesgo del sitio define la estructura
El diseño comienza con el entorno de riesgo. El ingeniero debe saber si el lugar puede contener gas, vapor, polvo o fibras inflamables, con qué frecuencia puede aparecer la atmósfera peligrosa y qué sustancias pueden estar presentes. La estructura necesaria en una zona de proceso petroquímico puede diferir de la requerida en una planta de grano polvorienta, un túnel, un taller de materiales para baterías o una zona de carga marítima.
El modelo básico de riesgo suele describirse mediante tres elementos: sustancia combustible, oxígeno y fuente de ignición. Un teléfono no puede eliminar todos los combustibles de un sitio industrial ni retirar el aire del entorno. Por eso el diseño estructural se concentra en controlar las fuentes de ignición y evitar que los fallos internos enciendan la atmósfera exterior.
Este principio afecta a todas las partes del producto. La carcasa no debe agrietarse con facilidad. La entrada de cable no debe permitir el paso incontrolado de gas o polvo. El botón y el interruptor de colgado no deben exponer chispas inseguras. Las aberturas del altavoz y del micrófono no deben convertirse en puntos débiles. El circuito interno debe organizarse para que el funcionamiento normal y los fallos previsibles no produzcan efectos peligrosos en el exterior.
Como el riesgo nace del sitio, la estructura antideflagrante nunca debe seleccionarse solo por su aspecto. Una carcasa metálica de apariencia robusta no es automáticamente adecuada. El dispositivo debe corresponder a las condiciones de la zona peligrosa y al concepto de protección requerido por el proyecto.
Los métodos de protección controlan la ignición
Las fuentes de ignición deben controlarse
El principio central es el control de la ignición. Aunque el teléfono parezca un equipo de baja potencia, contiene contactos eléctricos, circuitos de señal, circuitos de timbre, componentes de audio, módulos de red y terminales. En funcionamiento normal pueden conmutar, calentarse, vibrar o transportar corriente; en condiciones anormales pueden cortocircuitarse, aflojarse, sobrecalentarse o producir chispas.
La estructura antideflagrante reduce la posibilidad de que esos comportamientos internos enciendan la atmósfera exterior. Los métodos de protección lo consiguen de formas distintas. Algunos contienen una explosión interna y evitan la propagación de la llama. Otros limitan la energía eléctrica para impedir la ignición bajo condiciones definidas. Otros evitan la entrada de sustancias peligrosas en partes críticas o aumentan aislamiento, distancias y seguridad mecánica para reducir el riesgo de fallo.
En un teléfono, el principio estructural también debe proteger la facilidad de uso. El usuario sigue necesitando auricular, micrófono, altavoz, botón de llamada, teclado, etiqueta, interruptor de colgado y conexión de cable. Cada elemento accesible debe funcionar sin debilitar el concepto de seguridad. Un botón cómodo pero mal sellado puede ser un riesgo; una abertura de altavoz potente pero sin protección puede dañar el concepto de envolvente; una entrada de cable fácil de conectar pero no apta para la zona puede comprometer toda la instalación.
El confinamiento depende de juntas controladas
En muchas envolventes antideflagrantes, el confinamiento es fundamental. Si se produce una ignición interna, la estructura debe soportar la presión y evitar que la llama escape de una forma capaz de encender la atmósfera exterior. Por eso importan la resistencia de la envolvente, el ajuste de la tapa, el diseño de las juntas, el acoplamiento de los tornillos, el espesor de pared y la geometría de la trayectoria de llama.
Una trayectoria de llama no es una separación aleatoria. Es una junta o paso de dimensiones controladas que enfría los gases calientes y evita la transmisión de la llama al ambiente exterior. La calidad superficial, la longitud, la holgura, la fijación y la protección contra la corrosión determinan su eficacia. Una tapa floja, una junta dañada o una superficie pintada, rayada, perforada o contaminada incorrectamente pueden debilitar la protección.
En un teléfono, el diseño de estas trayectorias puede ser más complejo que en una caja sellada simple porque el equipo requiere interacción y aberturas acústicas. La cuna del auricular, las juntas de la tapa, la cámara de terminales, la zona de entrada de cable, la estructura del altavoz y la tapa de servicio pueden necesitar un diseño mecánico cuidadoso. El producto debe permitir mantenimiento y conservar la junta controlada después del montaje.
El sellado mantiene alejados los peligros
El sellado es otro principio estructural. Gases peligrosos, vapores, polvo, humedad, niebla salina, líquidos de limpieza y aire corrosivo pueden entrar por puntos débiles. Deben evaluarse cuidadosamente prensaestopas, juntas de tapa, aberturas de micrófono, pasos de altavoz, zonas de teclado, interruptores de colgado, elementos de drenaje e interfaces de montaje.
En ambientes de gas, el sellado puede ayudar a evitar el movimiento incontrolado de mezclas inflamables hacia zonas sensibles, según el concepto de protección. En ambientes con polvo es especialmente importante, porque las capas de polvo combustible pueden acumularse, bloquear la disipación térmica, contaminar contactos y crear riesgos de ignición. Las estructuras estancas o protegidas contra polvo deben impedir una entrada peligrosa sin afectar la claridad de funcionamiento.
El sellado también favorece la fiabilidad a largo plazo. La entrada de agua, la niebla de aceite, los vapores químicos o la acumulación de polvo pueden dañar circuitos y reducir la calidad de audio. Un teléfono que falla con frecuencia se convierte en un problema de seguridad porque deja indisponible la comunicación de emergencia. El sellado estructural protege tanto el desempeño antideflagrante como el servicio de comunicación.
Materiales y acústica deben resistir
Los circuitos deben permanecer seguros
La estructura antideflagrante no es solo mecánica. El diseño eléctrico interno forma parte del principio de seguridad. Los circuitos deben disponerse para reducir el riesgo de chispas, limitar el calentamiento anormal, mantener el aislamiento y proteger frente a cortocircuitos o conexiones flojas. La estructura y el circuito deben apoyarse mutuamente.
Los circuitos telefónicos pueden incluir tensión de timbre, amplificación de audio, electrónica de red SIP, interfaces de línea analógica, relés, indicadores, teclados, interruptores de colgado y entradas de alimentación. Cada parte debe evaluarse según el concepto de protección. Los circuitos de mayor energía pueden necesitar mejor aislamiento o protección de envolvente; incluso las rutas de baja energía requieren separación y terminales seguros.
El control de temperatura es especialmente importante. Las superficies externas no deben superar la clase de temperatura permitida para el sitio. Los componentes internos que generan calor deben colocarse y gestionarse para que el calor no sea una fuente de ignición. El material, la superficie, la conducción térmica, el consumo y la temperatura ambiente influyen en el resultado.
La protección eléctrica también puede incluir protección contra sobretensiones, puesta a tierra, equipotencialidad, fusibles o limitación de corriente y conexiones de terminal estables. En zonas industriales exteriores, los rayos, las maniobras eléctricas, los cables largos y las diferencias de tierra pueden dañar los equipos. Un circuito dañado puede crear fallos o riesgos, por lo que la robustez eléctrica respalda la estructura antideflagrante.

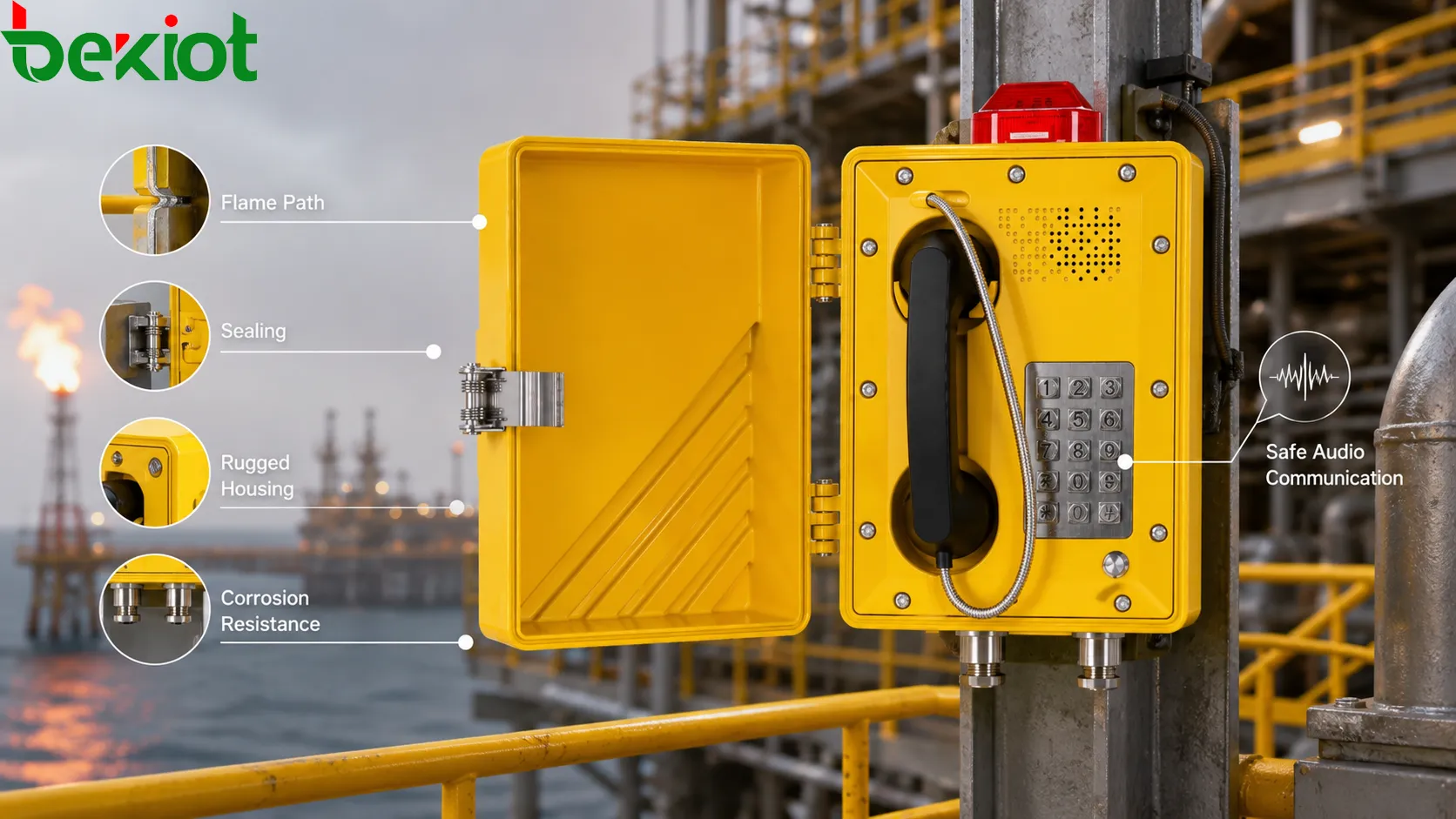

Los materiales deben resistir el sitio
La selección de materiales es esencial. Los sitios peligrosos suelen presentar gases corrosivos, niebla salina, aceite, radiación ultravioleta, polvo, vibraciones, impactos, cambios de temperatura y productos de limpieza. La envolvente debe conservar con el tiempo su forma protectora, precisión de juntas, calidad de sellado y estabilidad de montaje.
Los metales empleados deben aportar resistencia, estabilidad dimensional y compatibilidad con el entorno. Los tratamientos superficiales pueden reducir la corrosión, pero no deben dañar las trayectorias de llama ni las juntas críticas. Las piezas no metálicas deben evaluarse por su resistencia mecánica, envejecimiento, riesgo electrostático, resistencia al calor y compatibilidad ambiental.
También importan auriculares, cordones, botones, etiquetas, juntas y entradas de cable. Se tocan con frecuencia y permanecen expuestos. Si un auricular se agrieta, una junta se endurece, un botón se afloja o un prensaestopas se corroe, el producto puede perder fiabilidad o integridad de seguridad. La estructura solo es tan fuerte como su detalle más vulnerable.
En exteriores o ambientes marinos, la resistencia a la intemperie gana importancia. Lluvia, humedad, aire salino y sol degradan materiales inadecuados. En plantas químicas, la resistencia a la corrosión puede decidir la selección; en minas o industria pesada, pueden pesar más el impacto y el polvo. El diseño debe seguir el entorno, no asumir que un material sirve para todos los lugares.
El sonido debe seguir pasando con claridad
Un teléfono se diferencia de otros equipos antideflagrantes porque debe manejar sonido. El usuario debe hablar por un micrófono y escuchar mediante auricular o altavoz. La estructura debe permitir la transmisión de voz sin abrir caminos inseguros hacia la atmósfera.
El diseño de micrófono y altavoz requiere protección acústica cuidadosa. Si la estructura bloquea demasiado el sonido, la voz se vuelve apagada y la comunicación de emergencia puede fallar. Si el paso acústico queda demasiado abierto, se debilita el concepto de envolvente. Un buen diseño emplea canales protegidos, membranas apropiadas, aberturas controladas y auriculares robustos para equilibrar claridad y seguridad.
Las condiciones de ruido también afectan al diseño. Estos teléfonos suelen instalarse cerca de bombas, compresores, generadores, transportadores, ventiladores, vehículos y alarmas. La forma del auricular, la posición del micrófono, el nivel del receptor y la disposición de la carcasa deben mantener la inteligibilidad. En zonas muy ruidosas, un auricular de habla cercana mejora la relación señal-ruido.
La fiabilidad acústica debe mantenerse después de años de uso. Polvo, humedad, aceite, corrosión o impactos pueden obstruir aberturas y pasos acústicos. El mantenimiento debe comprobar la claridad de audio, no solo el aspecto. Un teléfono estructuralmente intacto pero acústicamente inutilizable no puede apoyar eficazmente la comunicación de seguridad.
La entrada de cable exige disciplina
La entrada de cable es una de las partes más importantes de la instalación. Cables de comunicación, alimentación, red, conductores de tierra y líneas externas de altavoz o relé pueden atravesar el límite de la envolvente. Si ese límite se diseña o instala mal, la protección puede quedar comprometida.
Los prensaestopas, entradas de conducto, accesorios de sellado, cámaras de terminales, alivio de tensión y puntos de tierra deben cumplir los requisitos de la zona. La entrada debe evitar que la tracción dañe terminales internos y ayudar a conservar sellado, contención de llama, protección contra polvo y resistencia ambiental.
El tipo correcto de cable también es importante. Las ubicaciones exteriores, químicas, marinas, subterráneas o de alta temperatura pueden requerir cubiertas y protecciones especiales. Si el cable se degrada, se agrieta o permite migración de humedad, el teléfono puede fallar aunque la envolvente sea correcta. La planificación del cableado forma parte de la estructura antideflagrante.
La modificación en campo es un riesgo frecuente. Perforar orificios adicionales, sustituir prensaestopas certificados por accesorios ordinarios, usar tapones flojos o dejar entradas sin sellar debilita la seguridad. La instalación debe seguir métodos aprobados y todo cambio debe revisarse por personal cualificado.
Esta zona también está ligada a la fiabilidad del servicio. Un prensaestopas flojo puede debilitar la protección y causar comunicación intermitente, entrada de agua, ruido de línea, corrosión o daños de terminales. En teléfonos analógicos, el cable afecta timbre, nivel de voz y estabilidad; en equipos SIP o IP afecta registro de red, alimentación PoE, transmisión de paquetes y estado en línea.
En proyectos de zonas peligrosas, la entrada de cable debe documentarse claramente. El registro debe identificar tipo de cable, tipo de prensaestopas, método de sellado, punto de tierra, tratamiento de entradas sin usar y resultado de inspección. Así se mejora la seguridad del mantenimiento y se evitan modificaciones no autorizadas.

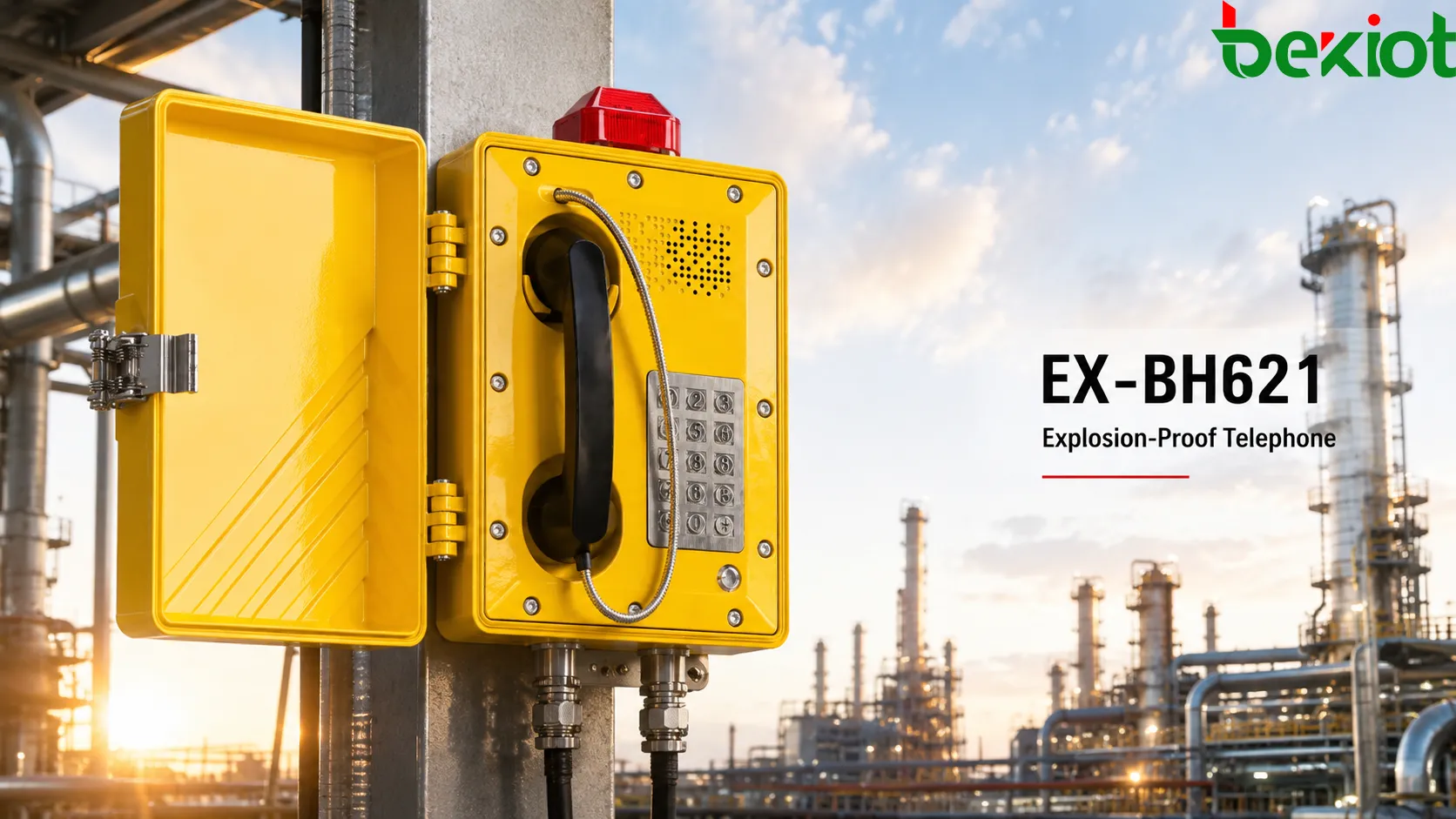

La instalación completa el sistema
El montaje afecta la seguridad y el uso
Un teléfono antideflagrante no está completo hasta quedar instalado correctamente. Incluso un producto bien diseñado pierde su valor si la tapa no está apretada, la junta está dañada, el prensaestopas es incorrecto, falta la tierra o la carcasa se monta fuera de su clasificación ambiental. La instalación forma parte de la cadena de seguridad.
El montaje debe apoyar seguridad y facilidad de uso. El teléfono debe ser accesible durante una emergencia, visible para los trabajadores y, cuando sea posible, protegido de impactos directos. No debe instalarse donde se acumule agua, se tiren los cables, exista pulverización química constante o el usuario no pueda permanecer y hablar con seguridad.
La puesta a tierra y la equipotencialidad deben seguir el diseño del proyecto. Una mala tierra aumenta sobretensiones, ruido eléctrico y riesgos. En sistemas de comunicación también afecta la estabilidad de audio y la protección. Deben coordinarse la estructura, las pantallas de cable, los protectores contra sobretensión y el plan de tierra de la plataforma.
La integración mantiene útiles las llamadas
Los teléfonos antideflagrantes suelen conectarse a sistemas mayores: centrales analógicas, plataformas SIP, sistemas IP PBX, consolas de despacho, megafonía, llamadas de emergencia, alarmas o grabación. La estructura protege el terminal de campo y la integración protege la continuidad de la comunicación.
En equipos SIP o IP deben comprobarse estabilidad de red, diseño PoE o de alimentación, registro, códecs y rutas de plataforma. En equipos analógicos importan tensión de línea, corriente de bucle, timbre, distancia de cable y protección contra sobretensiones. El teléfono debe permanecer localizable cuando el trabajador lo necesite.
En emergencias, el teléfono puede activar o apoyar flujos de alarma. Una llamada desde una zona peligrosa puede necesitar mostrar ubicación, grabar audio, alertar a la sala de control o enlazarse con vídeo y despacho. El diseño estructural permite que el equipo exista con seguridad en campo; el diseño del sistema garantiza una respuesta útil.
Becke Telcom EX-BH621 puede posicionarse como punto de comunicación de campo en estos escenarios, especialmente cuando deben combinarse comunicación en zona peligrosa, envolvente robusta y acceso operativo de voz. El proyecto debe verificar que la versión, el cableado y la interfaz de plataforma coincidan con el sitio.
Las pruebas demuestran la preparación
Las pruebas y la inspección son necesarias porque el desempeño depende de detalles que no se ven a distancia. La carcasa puede parecer fuerte, pero también deben ser correctos la junta de la tapa, el prensaestopas, la junta elástica, el par de tornillos, la tierra y el cableado interno. La inspección confirma que el principio estructural se conserva tras la instalación.
Las pruebas funcionales deben incluir establecimiento de llamada, timbre, claridad de audio, funcionamiento del auricular, respuesta de botones, estabilidad de línea, salida del altavoz y comunicación con la sala de control. La inspección de seguridad debe revisar envolvente, accesorios de entrada, sellos, fijaciones, corrosión, daños y legibilidad de etiquetas. Si hay red, también registro y supervisión.
La inspección periódica es importante porque los sitios cambian con el tiempo. La vibración afloja accesorios, la corrosión daña superficies, el polvo se acumula en aberturas, el mantenimiento puede mover entradas de cable y el exterior envejece juntas o etiquetas. Un dispositivo seguro durante la puesta en marcha puede necesitar atención años después.
Las pruebas deben incluir el flujo de emergencia. Si el teléfono forma parte del plan de seguridad, hay que confirmar quién responde, si la ubicación se muestra correctamente, si se graba cuando corresponde y si los procedimientos son claros. Seguridad estructural y disponibilidad de comunicación deben revisarse juntas.
Los cambios incorrectos debilitan la protección
Un error común es creer que cualquier teléfono metálico pesado es antideflagrante. El verdadero diseño depende de principios aprobados, juntas controladas, materiales adecuados, entradas correctas, seguridad eléctrica e instalación conforme. Un teléfono industrial robusto no es automáticamente apto para zona peligrosa.
Otro error es modificar la envolvente en campo. Perforar, cambiar prensaestopas o fijaciones, pintar trayectorias de llama, usar tapones incorrectos o reparar sin revisión puede comprometer la protección. La comodidad de campo nunca debe superar al diseño de seguridad.
El mantenimiento deficiente también es un riesgo. Corrosión, tornillos ausentes, auriculares agrietados, cordones dañados, tapas flojas, aberturas bloqueadas y entrada de agua pueden debilitar el teléfono gradualmente. La inspección regular debe formar parte de la gestión de seguridad.
Un cuarto error es ignorar la clasificación. Un teléfono válido para una zona puede no serlo para otra. Grupo de gas, condición de polvo, clase de temperatura, temperatura ambiente, corrosión y método de instalación influyen en la selección. El equipo debe corresponder al riesgo específico.
La selección debe ser sistemática
La selección debe seguir un proceso sistemático. Primero, identificar condiciones de la zona: gas o polvo, zona o división, temperatura ambiente, corrosión y entorno de instalación. Segundo, definir la comunicación: analógica o SIP, línea directa o teclado, auricular o manos libres, timbre, altavoz, grabación, conexión de despacho y enlace de alarma.
Tercero, comprobar la aptitud estructural. Envolvente, entradas, montaje, material, nivel de protección, acústica y acceso de servicio deben coincidir con el lugar. Cuarto, evaluar alimentación y cableado. Deben incluirse recorridos largos, rutas exteriores, rayos, switches de red y tierras.
Quinto, planificar el mantenimiento antes de instalar. Los técnicos deben saber inspeccionar la carcasa, limpiar, probar audio, verificar prensaestopas, revisar tierra y confirmar conectividad. Una buena selección incluye gestión del ciclo de vida, no solo compra.
Para proyectos que consideren Becke Telcom EX-BH621 debe aplicarse el mismo método sistemático. El modelo puede evaluarse como parte de una solución de comunicación en zona peligrosa, pero la configuración final debe reflejar las condiciones, requisitos de seguridad y arquitectura reales.
Preguntas frecuentes
¿Qué significa estructura antideflagrante en un teléfono?
Significa que el teléfono está diseñado estructuralmente para controlar riesgos de ignición mediante protección de envolvente, trayectorias de llama, entradas selladas, circuitos seguros, materiales adecuados e instalación correcta.
¿Un teléfono impermeable es igual que uno antideflagrante?
No. La impermeabilidad protege principalmente contra agua. El diseño antideflagrante trata el riesgo de ignición en atmósferas peligrosas. Un equipo puede ser impermeable y no apto para gas o polvo explosivo.
¿Por qué son importantes los prensaestopas?
Los prensaestopas protegen el límite por el que el cable entra en la carcasa. Un prensaestopas incorrecto, una conexión floja o una entrada sin usar pueden comprometer sellado, protección mecánica y desempeño antideflagrante.
¿Puede modificarse la envolvente en campo?
Debe evitarse la modificación en campo salvo revisión y aprobación de personal cualificado. Perforar, sustituir accesorios o fijaciones o dañar trayectorias de llama puede debilitar la estructura.
¿Qué debe comprobarse durante el mantenimiento?
El mantenimiento debe comprobar carcasa, tornillos, juntas de tapa, entradas, tierra, corrosión, auricular, micrófono, altavoz, etiquetas, funcionamiento de comunicación y conectividad del sistema.
Notas finales para proyectos
El principio de diseño consiste en controlar el riesgo de ignición manteniendo una comunicación fiable. La estructura debe proteger las partes eléctricas, gestionar peligros de llama o energía, resistir ambientes severos, conservar entradas selladas y controladas, ofrecer audio claro y seguir siendo mantenible mediante instalación e inspección correctas.
Un buen diseño no se define por una sola característica. Es el resultado de detalles coordinados: resistencia de la envolvente, precisión de las trayectorias de llama, durabilidad de materiales, seguridad eléctrica, control térmico, protección acústica, diseño de entradas, tierra, montaje, mantenimiento e integración. Ignorar un detalle puede reducir seguridad y fiabilidad.
Para sitios industriales peligrosos que necesitan comunicación fija, Becke Telcom ofrece el teléfono antideflagrante EX-BH621 como opción donde importan una estructura robusta, un diseño orientado a la seguridad y un acceso de voz fiable. La solución debe elegirse tras revisar clasificación, instalación, plataforma, cableado y mantenimiento a largo plazo.
